UPS、直流系统设备安装施工方案

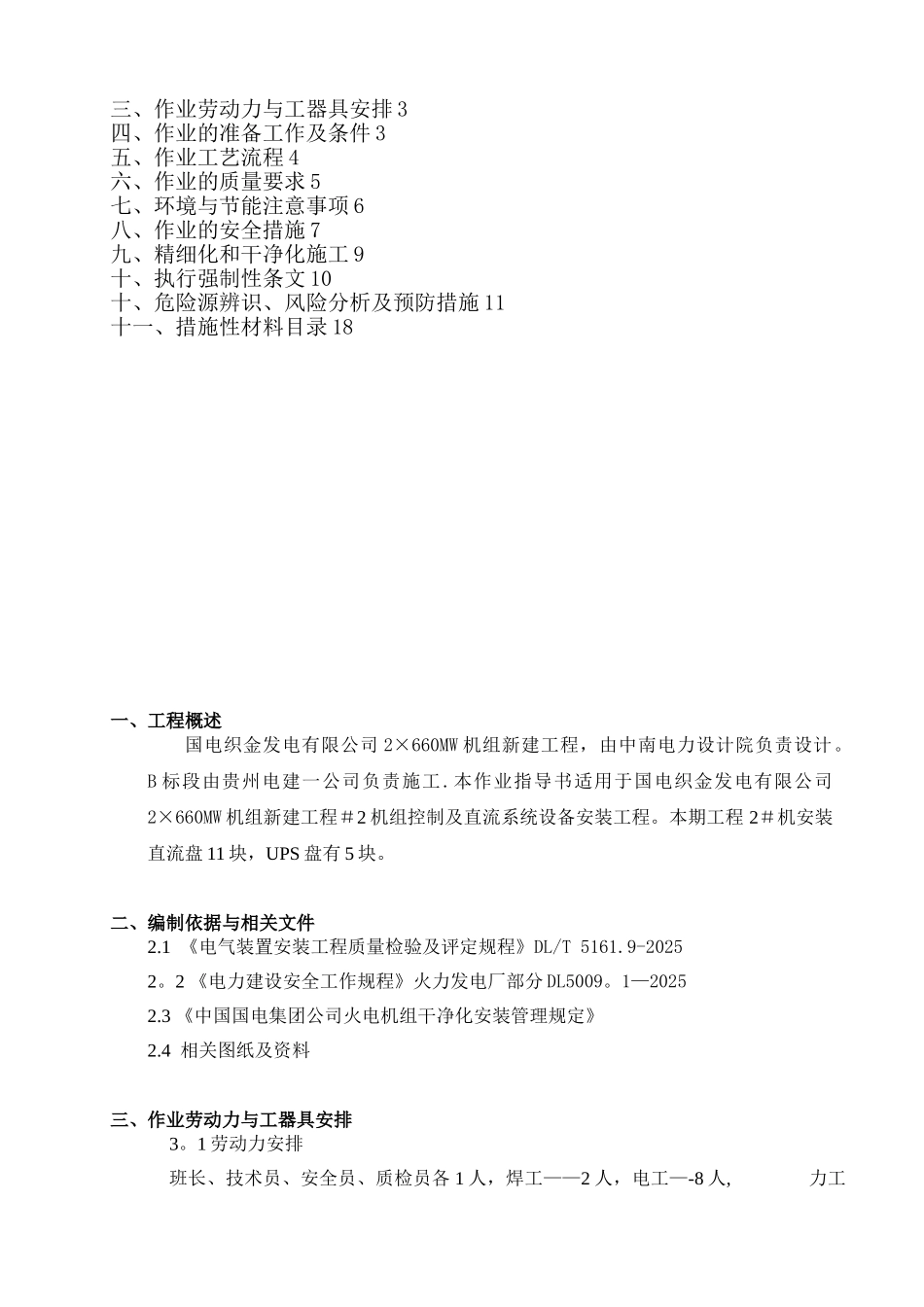

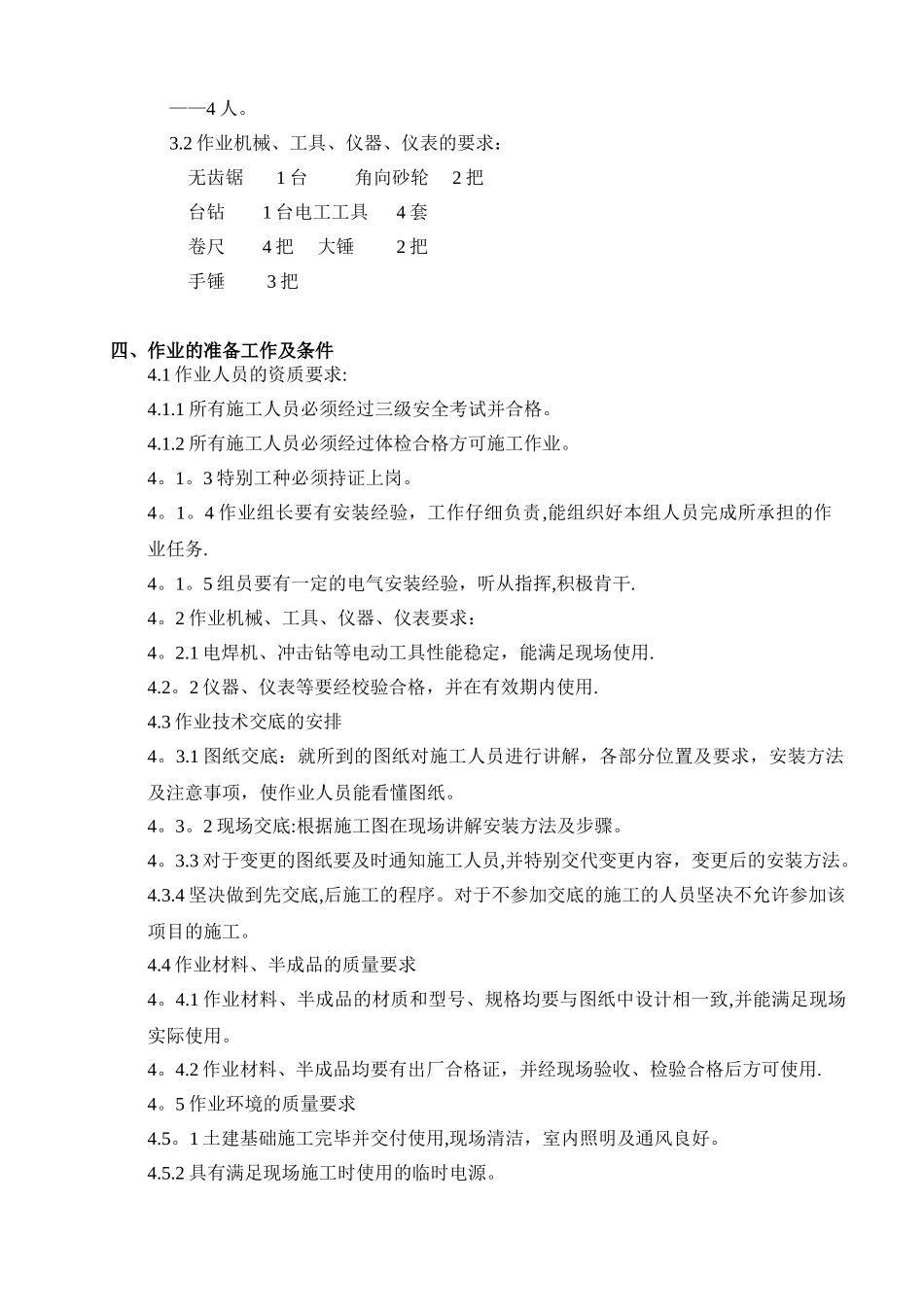

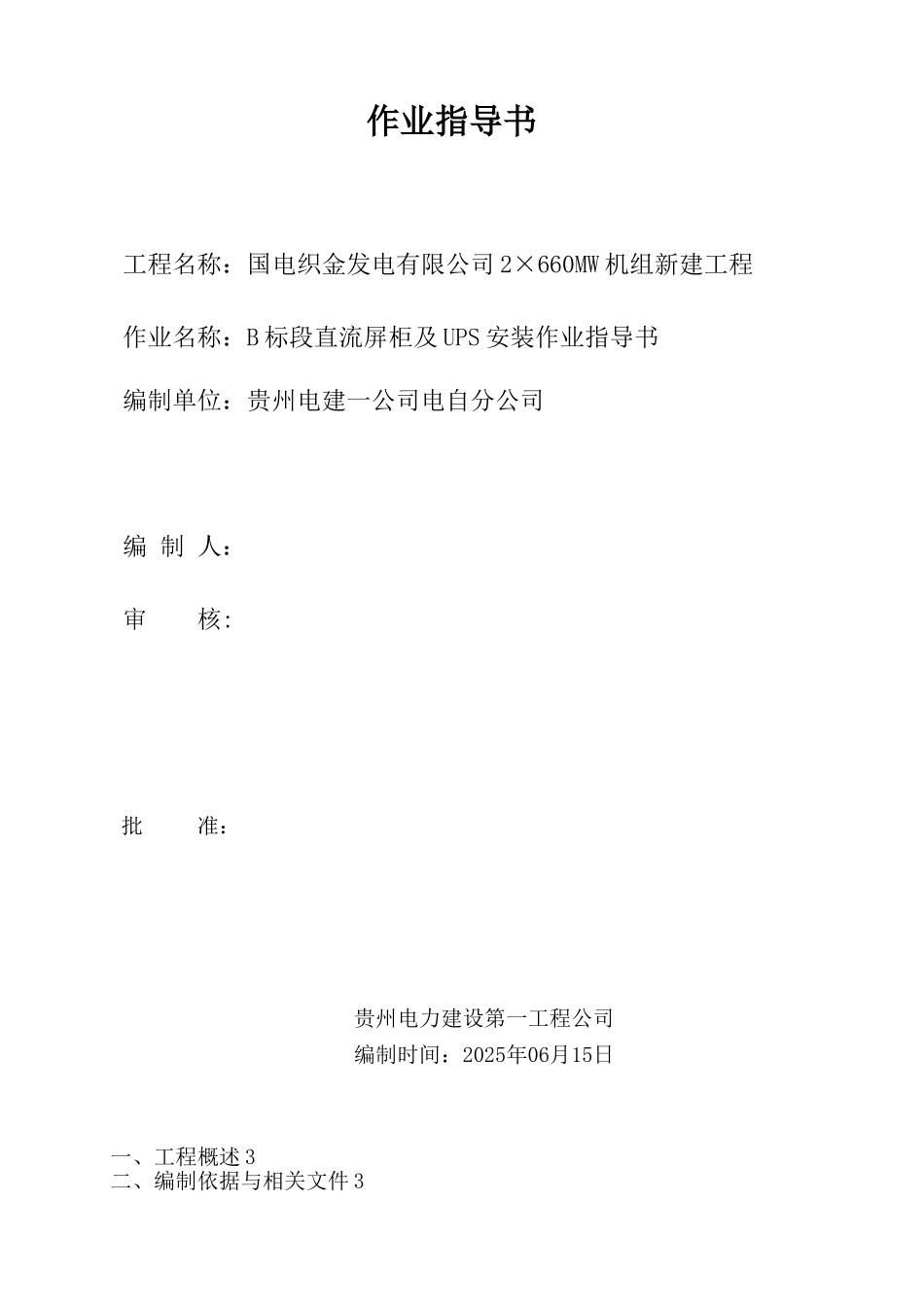

作业指导书工程名称：国电织金发电有限公司 2×660MW 机组新建工程作业名称：B 标段直流屏柜及 UPS 安装作业指导书编制单位：贵州电建一公司电自分公司编 制 人：审 核:批 准：贵州电力建设第一工程公司编制时间：2025年06月15日一、工程概述 3二、编制依据与相关文件 3三、作业劳动力与工器具安排 3四、作业的准备工作及条件 3五、作业工艺流程 4六、作业的质量要求 5七、环境与节能注意事项 6八、作业的安全措施 7九、精细化和干净化施工 9十、执行强制性条文 10十、危险源辨识、风险分析及预防措施 11十一、措施性材料目录 18一、工程概述国电织金发电有限公司 2×660MW 机组新建工程，由中南电力设计院负责设计。B 标段由贵州电建一公司负责施工.本作业指导书适用于国电织金发电有限公司2×660MW 机组新建工程＃2 机组控制及直流系统设备安装工程。本期工程 2＃机安装直流盘 11 块，UPS 盘有 5 块。二、编制依据与相关文件2.1 《电气装置安装工程质量检验及评定规程》DL/T 5161.9-20252。2 《电力建设安全工作规程》火力发电厂部分 DL5009。1—20252.3 《中国国电集团公司火电机组干净化安装管理规定》2.4 相关图纸及资料三、作业劳动力与工器具安排3。1 劳动力安排班长、技术员、安全员、质检员各 1 人，焊工——2 人，电工—-8 人, 力工——4 人。3.2 作业机械、工具、仪器、仪表的要求：无齿锯 1 台 角向砂轮 2 把 台钻 1 台电工工具 4 套卷尺 4 把 大锤 2 把手锤 3 把四、作业的准备工作及条件4.1 作业人员的资质要求:4.1.1 所有施工人员必须经过三级安全考试并合格。4.1.2 所有施工人员必须经过体检合格方可施工作业。4。1。3 特别工种必须持证上岗。4。1。4 作业组长要有安装经验，工作仔细负责,能组织好本组人员完成所承担的作业任务.4。1。5 组员要有一定的电气安装经验，听从指挥,积极肯干.4。2 作业机械、工具、仪器、仪表要求：4。2.1 电焊机、冲击钻等电动工具性能稳定，能满足现场使用.4.2。2 仪器、仪表等要经校验合格，并在有效期内使用.4.3 作业技术交底的安排4。3.1 图纸交底：就所到的图纸对施工人员进行讲解，各部分位置及要求，安装方法及注意事项，使作业人员能看懂图纸。4。3。2 现场交底:根据施工图在现场讲解安装方法及步骤。4。3.3 对于变更的图纸要及时通知施工人员,并特别交代变更内容，变更后的安装方法。4.3.4 坚决做到先交底,后...
