带平衡电抗器的双反星形可控整流电路VIP免费

带平衡电抗器的双反星形可控整流电路_第1页
1/26
带平衡电抗器的双反星形可控整流电路_第2页
2/26
带平衡电抗器的双反星形可控整流电路_第3页
3/26

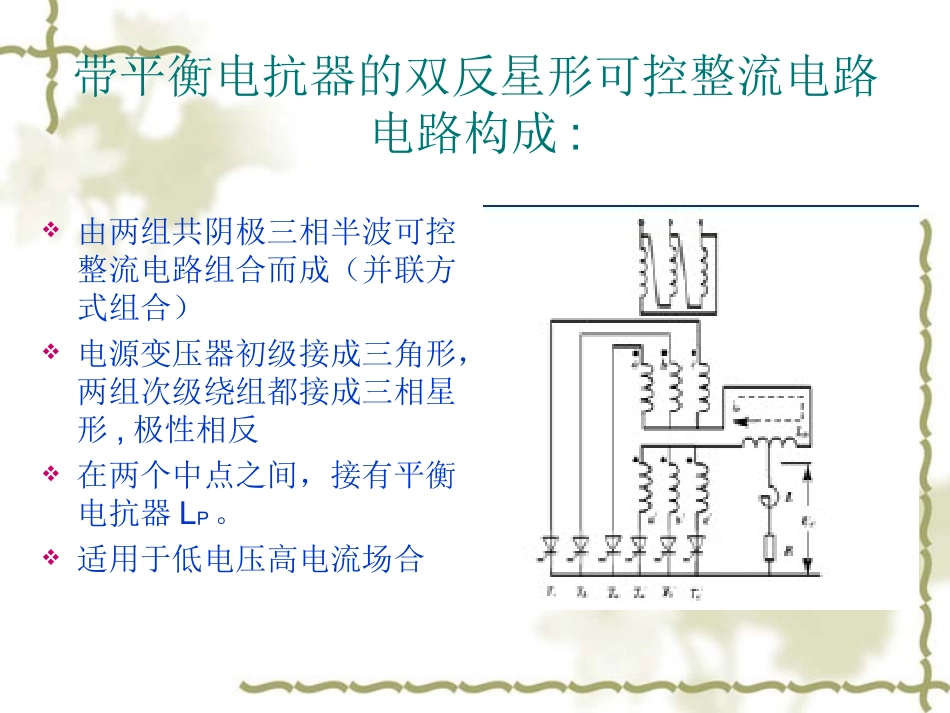

可控整流电路带平衡电抗器的双反星形可控整流电路带平衡电抗器的双反星形可控整流电路电路构成:由两组共阴极三相半波可控整流电路组合而成(并联方式组合)电源变压器初级接成三角形,两组次级绕组都接成三相星形,极性相反在两个中点之间,接有平衡电抗器LP。适用于低电压高电流场合带平衡电抗器的双反星形可控整流电路工作特点:两组次级绕组相位差180度-双反星形电路有LP后,负载电流由两组各分担一半。由于每相是反星形结构,磁芯内磁通方向相反,没有直流磁化问题两组器件的工作过程与三相半波独立时一样。带平衡电抗器的双反星形可控整流电路双反星形电路中并联的两组三相半波电路输出整流电压相位差60在同一控制角下,虽然两组输出电压平均值相同,但瞬时电位不等。没有平衡电抗器的电路分析无LP时波形*六相半波可控整流电路*任一瞬间,只有相电压最高的那一相SCR可以触发导通*SCR最大导通角60度;*每管平均电流为Id/6;*ud为六相电压波形包洛线没有平衡电抗器的电路分析无LP时波形(六相半波可控整流电路)平衡电抗器的作用平衡电抗器补偿了两组输出Ud1和Ud2的瞬时电压之差使二组的晶闸管可同时导通,并联向负载提供电流。平衡电抗器的工作原理分析以ωt1时刻来分析,此时:ua>uc'Id1上升,平衡电抗器会产生感应电势平衡电抗器的工作原理分析平衡电抗器总的感应电势等于两相电压瞬时值的差值负载两端瞬时电压ud为平衡电抗器的工作原理分析平衡电抗器的作用:将使电压较高的相ua减小uP/2,电压较低的相uc’增加uP/2.而使Ta和Tc’同时导通,向负载供电。平衡电抗器的工作原理分析ωt2:uc'=uauP=(ua-uc')=0Ta和Tc’继续同时导通平衡电抗器的工作原理分析ωt2之后uc'>ua,uP=(ua-uc')<0此时平衡电抗器上感应电势极性反向id1减小,id2增大。数量分析左边电路回路方程:右边电路回路方程:由此可得:数量分析关系分析:感应电势产生环路电流:定义为IP对于瞬时电压高的支路:Id/2+IP对于瞬时电压低的支路:Id/2-IP当环流过大时,会只有单路供电IP=IPmax=Id/2所以一般会有:IPmax=Idmin/2电路工作小结两个直流电源并联时,只有当电压平均值和瞬时值均相等时,才能使负载均流。双反星形电路中,两组整流电压平均值相等,但瞬时值不等两个星形的中点O1和O2间的电压等于ud1和ud2之差。该电压加在LP上,产生电流iP,它通过两组星形自成回路,不流到负载中去,称为环流或平衡电流。考虑到iP后,每组三相半波承担的电流分别为Id±iP。为了使两组电流尽可能平均,一般使LP足够大,以便限制环流在负载额定电流的1%---2%以内。双反星形电路如不接Lp,即成为六相半波整流电路平衡电抗器的参数计算ud1和ud2的计算:2.输出电压平均值Udud波形特点谐波含量减小,最低次谐波为六次输出平均电压与三相半波整流相同(波形续)带平衡电抗器的所以双反星结构等效于两组三相半波并联,输出电压平均值不变平衡电抗器的参数计算1.Lp计算:以α=0时感应电势up的大小来估算平衡电抗器的参数计算1.Lp计算:由于uP主要谐波为三次,所以感抗为2wlp而最大环流为所以有:进一步化简双反星整流电路的外特性双反星整流电路的外特性如图当Id>Idmin时,两组三相半波电路同时并联供电当Id
