CL1100中文版VIP免费

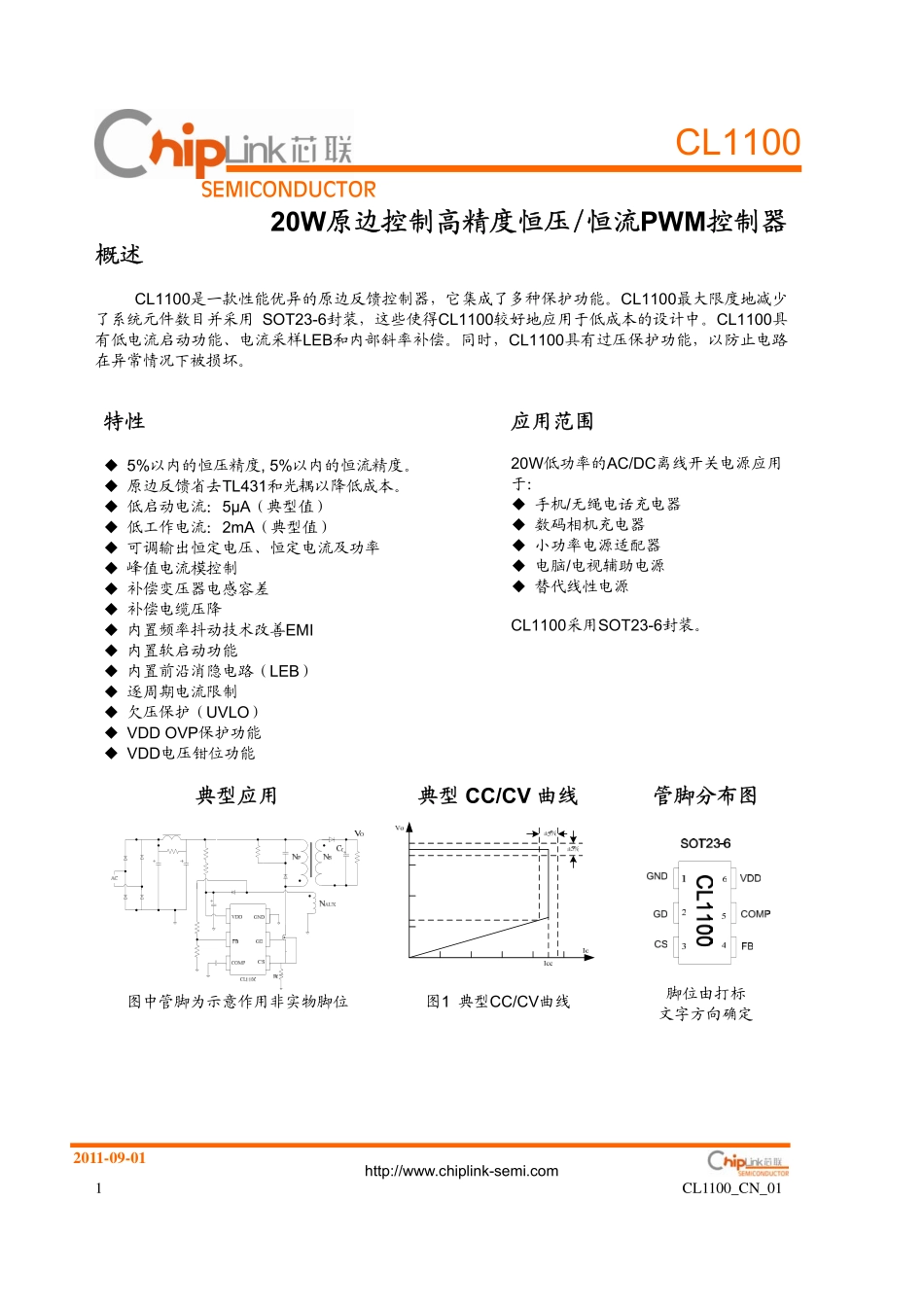

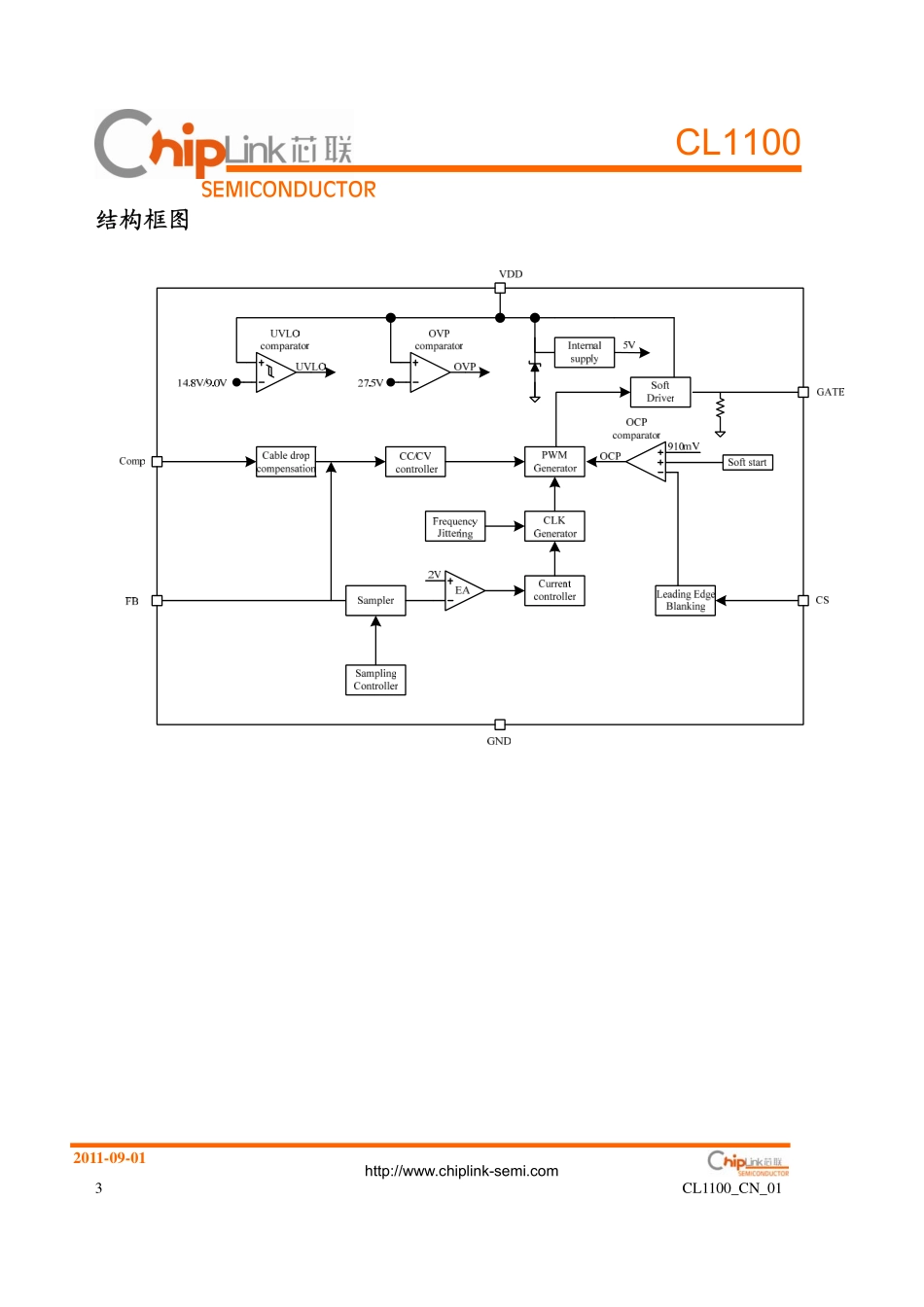

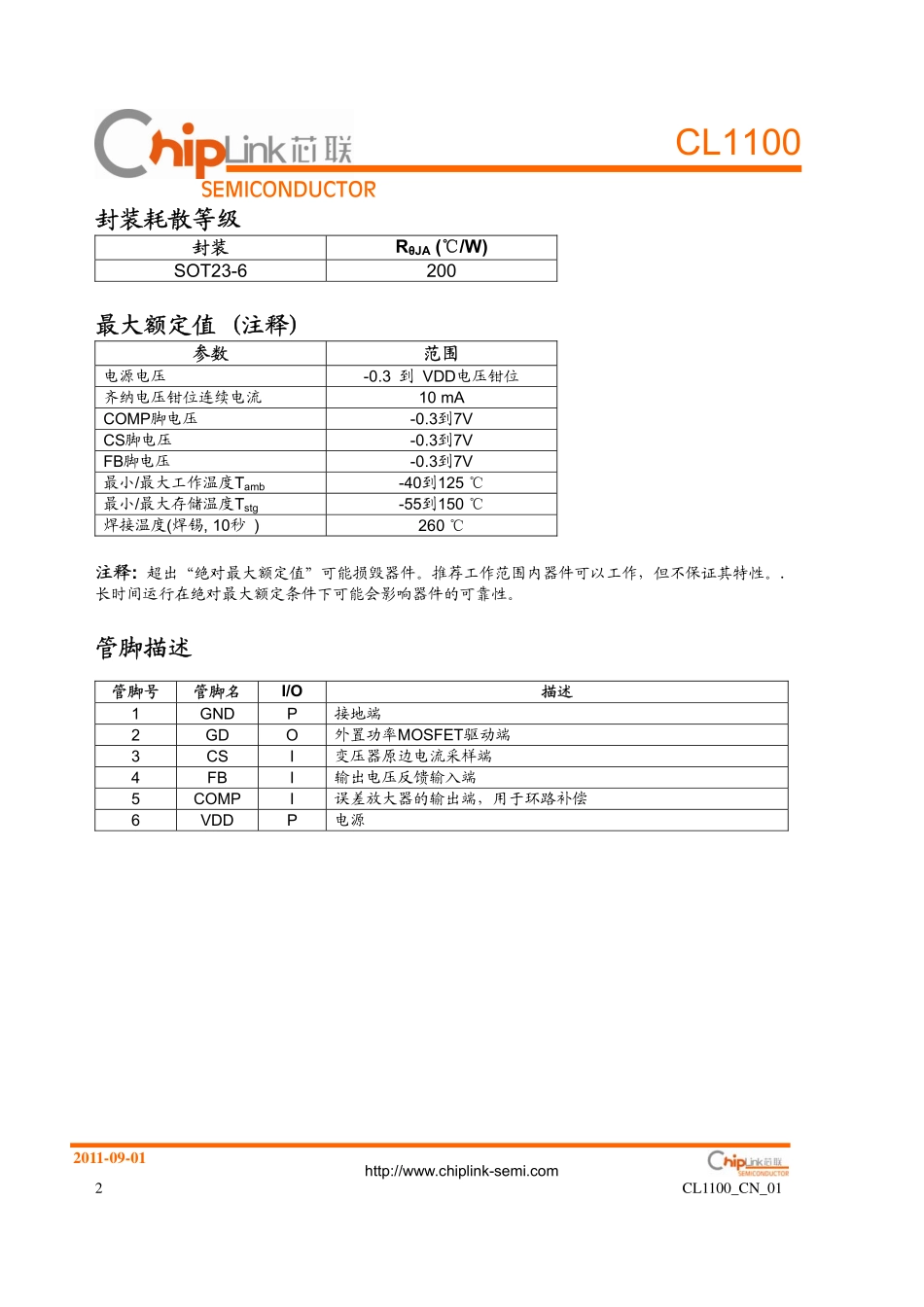

http://www.chiplink-semi.com1CL1100_CN_01SEMICONDUCTORCL11002011-09-0120W原边控制高精度恒压/恒流PWM控制器概述CL1100是一款性能优异的原边反馈控制器，它集成了多种保护功能。CL1100最大限度地减少了系统元件数目并采用SOT23-6封装，这些使得CL1100较好地应用于低成本的设计中。CL1100具有低电流启动功能、电流采样LEB和内部斜率补偿。同时，CL1100具有过压保护功能，以防止电路在异常情况下被损坏。特性◆5%以内的恒压精度,5%以内的恒流精度。◆原边反馈省去TL431和光耦以降低成本。◆低启动电流：5μA（典型值）◆低工作电流：2mA（典型值）◆可调输出恒定电压、恒定电流及功率◆峰值电流模控制◆补偿变压器电感容差◆补偿电缆压降◆内置频率抖动技术改善EMI◆内置软启动功能◆内置前沿消隐电路（LEB）◆逐周期电流限制◆欠压保护（UVLO）◆VDDOVP保护功能◆VDD电压钳位功能应用范围20W低功率的AC/DC离线开关电源应用于：◆手机/无绳电话充电器◆数码相机充电器◆小功率电源适配器◆电脑/电视辅助电源◆替代线性电源CL1100采用SOT23-6封装。典型应用图中管脚为示意作用非实物脚位典型CC/CV曲线图1典型CC/CV曲线管脚分布图脚位由打标文字方向确定http://www.chiplink-semi.com2CL1100_CN_01SEMICONDUCTORCL11002011-09-01封装耗散等级封装RθJA(/W)℃SOT23-6200最大额定值(注释)参数范围电源电压-0.3到VDD电压钳位齐纳电压钳位连续电流10mACOMP脚电压-0.3到7VCS脚电压-0.3到7VFB脚电压-0.3到7V最小/最大工作温度Tamb-40到125℃最小/最大存储温度Tstg-55到150℃焊接温度(焊锡,10秒)260℃注释:超出“绝对最大额定值”可能损毁器件。推荐工作范围内器件可以工作，但不保证其特性。.长时间运行在绝对最大额定条件下可能会影响器件的可靠性。管脚描述管脚号管脚名I/O描述1GNDP接地端2GDO外置功率MOSFET驱动端3CSI变压器原边电流采样端4FBI输出电压反馈输入端5COMPI误差放大器的输出端，用于环路补偿6VDDP电源http://www.chiplink-semi.com3CL1100_CN_01SEMICONDUCTORCL11002011-09-01结构框图http://www.chiplink-semi.com4CL1100_CN_01SEMICONDUCTORCL11002011-09-01电气特性(如果没有特殊说明,环境温度=25℃,输入电压=16V)符号参数测试条件最小值典型值.最大值单位电源电压(VDD电压)IDDST待机电流VDD=13V520uAIDDop工作电流FB=2V,CS=0V,VDD=18V-23mAUVLO(ON)进入欠压锁定电压VDD电压下降8.29.010.5VUVLO(OFF)退出欠压锁定电压VDD电压上升13.514.816.0VVDD_clamp电源最大工作电压IDD=10mA2728.530VOVP过电压保护电压使VDD上升至栅极关断2627.529V电流检测输入TLEB前沿消隐时间625nsVth_oc过电流阈值880910940mVTd_oc过流动作延迟110nsZSENSE_IN输入阻抗50KohmT_ss软启动时间17ms频率Freq_MaxNote1IC最高频率657075kHzFreq_Nom系统额定开关频率50KHzFreq_startupFB=0V,Comp=5V14KHzf/Freq频率抖动范围+/-6%误差放大器Vref_EAEA参考电压1.9722.03VGainEA直流增益60dBI_COMP_MAX当前最大输出线压降补偿FB=2V,Comp=0V355065uA栅极驱动器输出VOL输出低电平Io=20mA1VVOH输出高电平Io=20mA8VV_clamp输出钳位电压16VT_r输出上升时间CL=0.5nF650VT_f输出下降时间CL=0.5nF40V注释:1.Freq_Max显示集成电路内部最大时钟频率。在系统的应用中，最高运行频率70kHz。它出现在最大输出功率或者恒压与恒流的过渡点上。http://www.chiplink-semi.com5CL1100_CN_01SEMICONDUCTORCL11002011-09-01使用说明CL1100是一款高集成度的原边反馈PWM控制芯片，其可有效提高低功率反激变换器的性能。原边反馈拓扑结构可简化控制器电路设计，特别在电池充电器应用中。由于CL1100采用原边采样和校准，因此不需要TL431和光耦合器。在无二次反馈电路下，准确地实现恒压和恒流控制。CL1100具有频率抖动功能，其可提高系统的EMI性能。结果，相比与常规充电器设计或线性变压器，采用CL1100的充电器具有更轻的质量、更小的体积和更低的成本。●欠压保护CL1100采用一个欠压保护比较器实现检测VDD脚位的电压。以保证供应电源足够运行CL1100PWM控制器和驱动功率MOSFET。欠压保护为了在启动时电源电压出现骤降的情况下保护...
