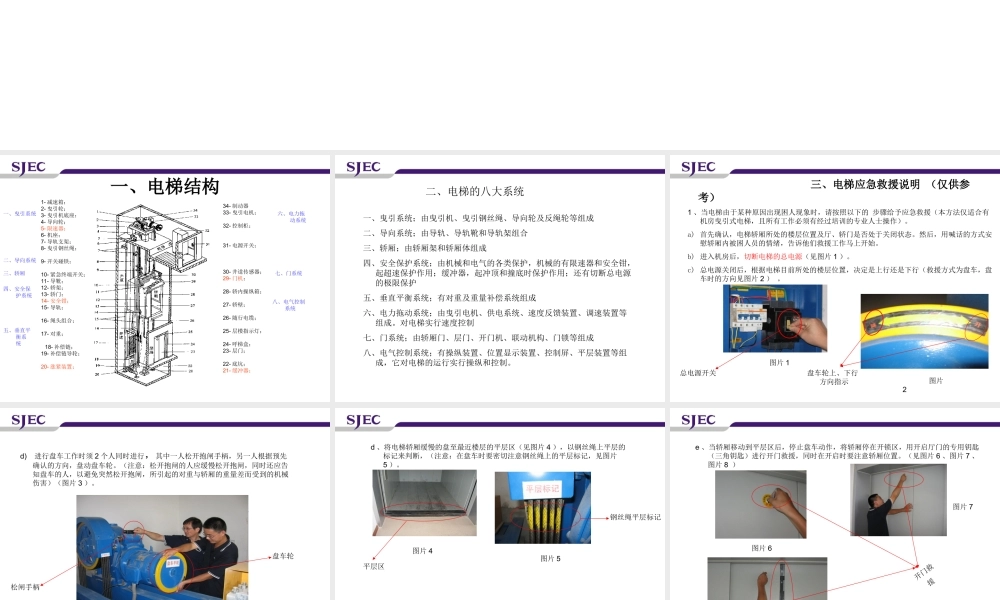

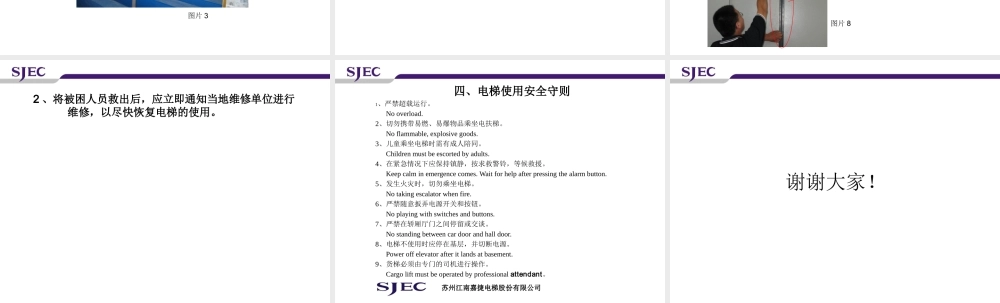

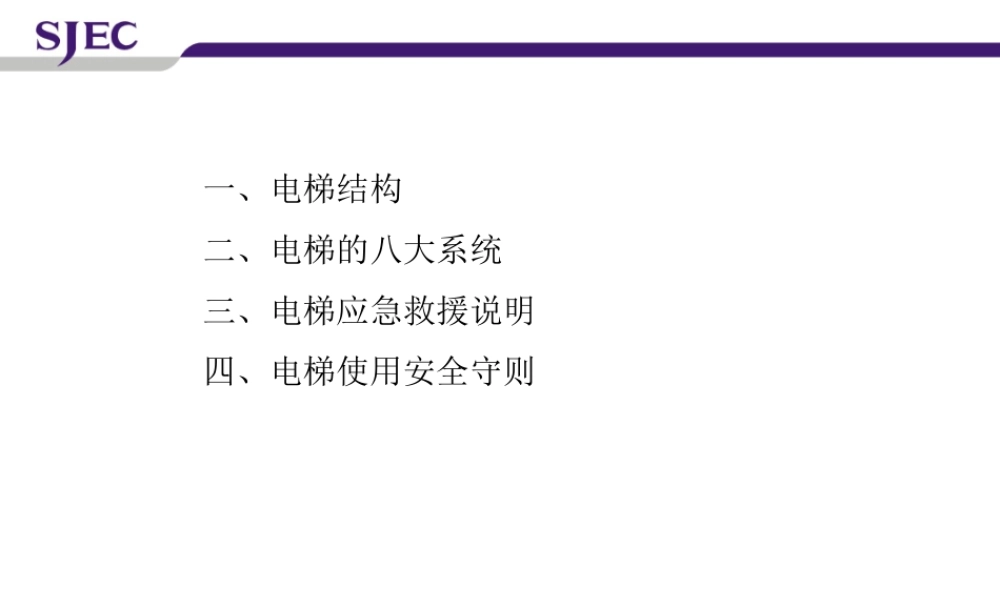

一、电梯结构二、电梯的八大系统三、电梯应急救援说明四、电梯使用安全守则 一、电梯结构1- 减速箱；2- 曳引轮；3- 曳引机底座；4- 导向轮；5- 限速器；6- 机座；7- 导轨支架；8- 曳引钢丝绳；9- 开关碰铁；10- 紧急终端开关；11- 导靴；12- 轿架；13- 轿门；14- 安全钳；15- 导轨； 16- 绳头组合；17- 对重； 18- 补偿链；19- 补偿链导轮；20- 涨紧装置；34- 制动器33- 曳引电机；32- 控制柜；31- 电源开关；30- 井道传感器；29- 门机；28- 轿内操纵箱；27- 轿壁；26- 随行电缆；25- 层楼指示灯；24- 呼梯盒；23- 层门；22- 底坑；21- 缓冲器；一、曳引系统二、导向系统三、轿厢四、安全保护系统五、垂直平衡系统六、电力拖动系统七、门系统八、电气控制系统 二、电梯的八大系统一、曳引系统；由曳引机、曳引钢丝绳、导向轮及反绳轮等组成二、导向系统；由导轨、导轨靴和导轨架组合三、轿厢；由轿厢架和轿厢体组成四、安全保护系统；由机械和电气的各类保护，机械的有限速器和安全钳，起超速保护作用；缓冲器，起冲顶和撞底时保护作用；还有切断总电源的极限保护五、垂直平衡系统；有对重及重量补偿系统组成六、电力拖动系统；由曳引电机、供电系统、速度反馈装置、调速装置等组成。对电梯实行速度控制七、门系统；由轿厢门、层门、开门机、联动机构、门锁等组成八、电气控制系统；有操纵装置、位置显示装置、控制屏、平层装置等组成，它对电梯的运行实行操纵和控制。 三、电梯应急救援说明 （仅供参考）1 、当电梯由于某种原因出现困人现象时，请按照以下的 步骤给予应急救援（本方法仅适合有机房曳引式电梯，且所有工作必须有经过培训的专业人士操作）。a) 首先确认，电梯轿厢所处的楼层位置及厅、轿门是否处于关闭状态。然后，用喊话的方式安慰轿厢内被困人员的情绪，告诉他们救援工作马上开始。b) 进入机房后，切断电梯的总电源（见图片 1 ）。c) 总电源关闭后，根据电梯目前所处的楼层位置，决定是上行还是下行（救援方式为盘车，盘车时的方向见图片 2 ） 。 图片 1 图片2总电源开关盘车轮上、下行方向指示 d) 进行盘车工作时须 2 个人同时进行，其中一人松开抱闸手柄，另一人根据预先确认的方向，盘动盘车轮。（注意：松开抱闸的人应缓慢松开抱闸，同时还应告知盘车的人，以避免突然松开抱闸，所引起的对重与轿厢的重量差而受到的机械伤害）（图片 3 ）。 图片 3 松闸手柄盘...
