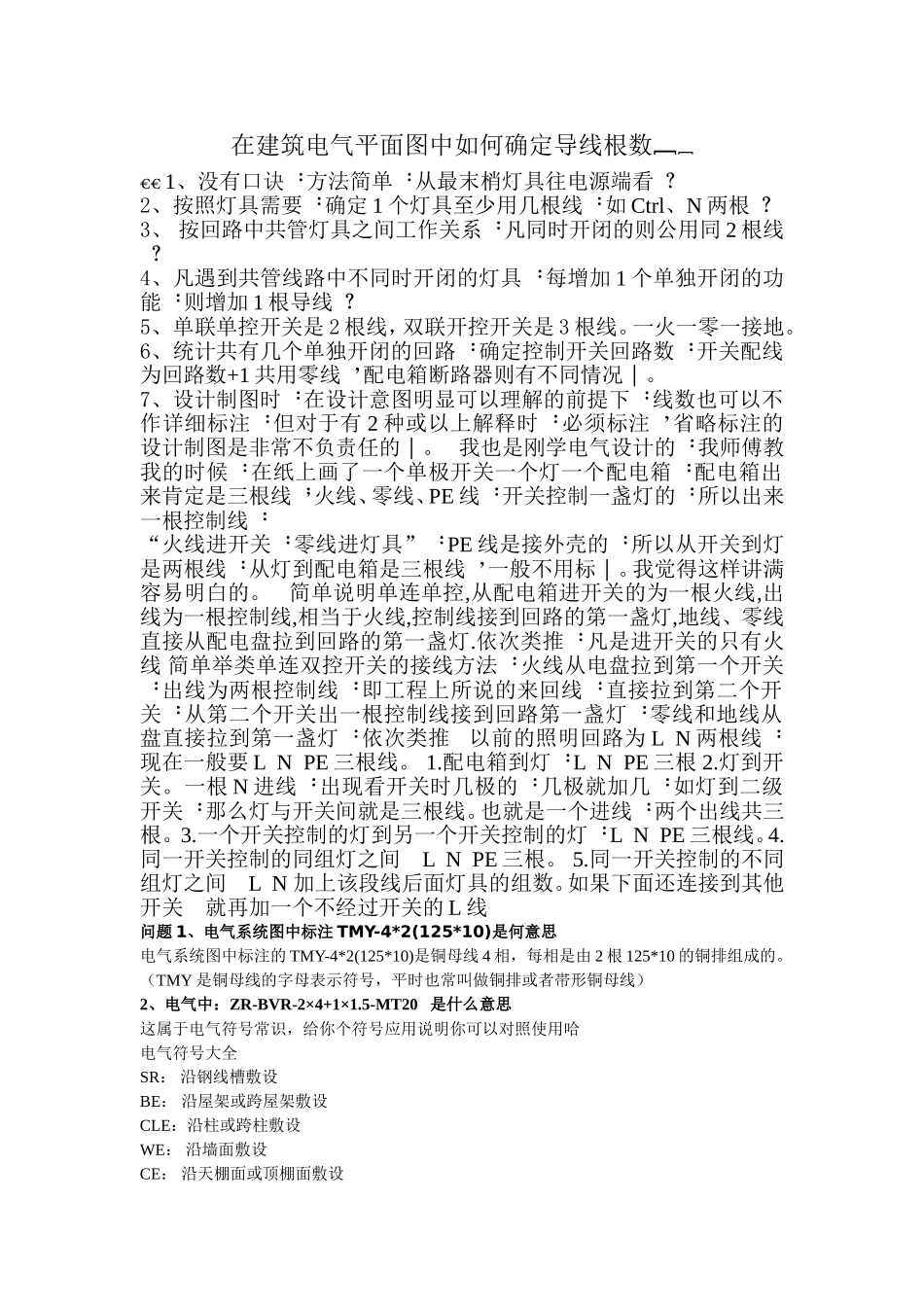

在建筑电气平面图中如何确定导线根数1、没有口诀方法简单从最末梢灯具往电源端看2、按照灯具需要确定1个灯具至少用几根线如Ctrl、N两根3、按回路中共管灯具之间工作关系凡同时开闭的则公用同2根线4、凡遇到共管线路中不同时开闭的灯具每增加1个单独开闭的功能则增加1根导线5、单联单控开关是2根线，双联开控开关是3根线。一火一零一接地。6、统计共有几个单独开闭的回路确定控制开关回路数开关配线为回路数+1共用零线配电箱断路器则有不同情况。7、设计制图时在设计意图明显可以理解的前提下线数也可以不作详细标注但对于有2种或以上解释时必须标注省略标注的设计制图是非常不负责任的。我也是刚学电气设计的我师傅教我的时候在纸上画了一个单极开关一个灯一个配电箱配电箱出来肯定是三根线火线、零线、PE线开关控制一盏灯的所以出来一根控制线“火线进开关零线进灯具”PE线是接外壳的所以从开关到灯是两根线从灯到配电箱是三根线一般不用标。我觉得这样讲满容易明白的。简单说明单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推凡是进开关的只有火线简单举类单连双控开关的接线方法火线从电盘拉到第一个开关出线为两根控制线即工程上所说的来回线直接拉到第二个开关从第二个开关出一根控制线接到回路第一盏灯零线和地线从盘直接拉到第一盏灯依次类推以前的照明回路为LN两根线现在一般要LNPE三根线。1.配电箱到灯LNPE三根2.灯到开关。一根N进线出现看开关时几极的几极就加几如灯到二级开关那么灯与开关间就是三根线。也就是一个进线两个出线共三根。3.一个开关控制的灯到另一个开关控制的灯LNPE三根线。4.同一开关控制的同组灯之间LNPE三根。5.同一开关控制的不同组灯之间LN加上该段线后面灯具的组数。如果下面还连接到其他开关就再加一个不经过开关的L线问题1、电气系统图中标注TMY-4*2(125*10)是何意思电气系统图中标注的TMY-4*2(125*10)是铜母线4相，每相是由2根125*10的铜排组成的。（TMY是铜母线的字母表示符号，平时也常叫做铜排或者帯形铜母线）2、电气中：ZR-BVR-2×4+1×1.5-MT20是什么意思这属于电气符号常识，给你个符号应用说明你可以对照使用哈电气符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下YJV22--4*16代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠...
