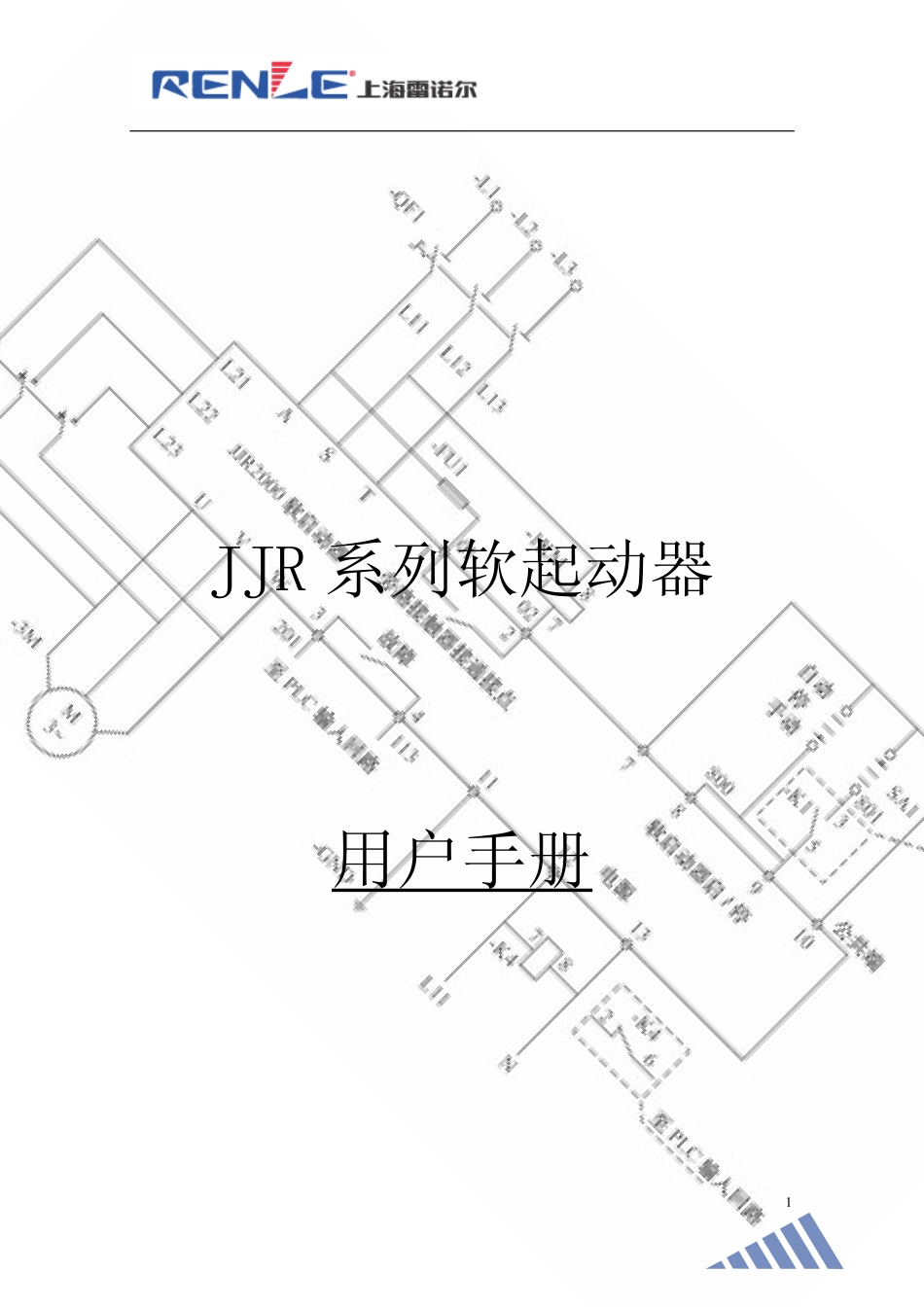

JJR系列电机软起动器最新用户手册(清晰版)VIP免费

1JJR系列软起动器用户手册1目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介……………………………………………………………………………………JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………2安全注意事项警告！只有专业技术人员允许安装JJR。警告！必须保证电动机与JJR匹配合适，安装时，请务必按用户手册操作。警告！不允许将11、12端子输入380V。警告！不允许将输入端（R、S、T）接到输出端（U、V、W）。警告！不允许软起动器输出端U、V、W线接电容器，否则会损坏起动器。警告！JJR安装后将输入和输出端的铜线鼻用绝缘胶带包好。警告！远程控制时必须锁定键盘控制。警告！软起动器和机器必须牢固接地。警告！维修设备时，必须断开进线电源。警告！不得私自进行拆装、维修本产品。安装准备安装前的准备安装JJR请准备以下工具：螺丝刀、剥线钳、板钳等。使用前请仔细阅读JJR安装说明。如果不认真阅读有关说明，违反有关安全规定，有可能影响软起动器的正常使用。警告！安装之前，请务必阅读“安全注意事项”。3使用及环境条件【进线电源】交流380V±15％（660V）50/60Hz【控制电源】交流220V±15％50Hz0.15A【适用电机】鼠笼式三相异步电动机【起动频度】每小时不超过12次【自然风冷】自然风冷【使用温度】-30℃~55℃【使用湿度】90%无结霜【使用场所】室内无腐蚀性气体无导电尘埃通风良好【标高振动】海拔在3000米以下,振动力装置0.5G以下1．概述交流鼠笼型电动机软起动技术，在发达国家已应用多年，它成功地解决了交流电动机起动时造成的较大起动电流，对供电电压质量的影响和供电线路损耗增大以及对机械设备冲击等问题。JJR系列全数字软起动控制器正是以先进的微处理器为核心，控制大功率晶闸管...
