6061合金的热处理特性VIP专享VIP免费

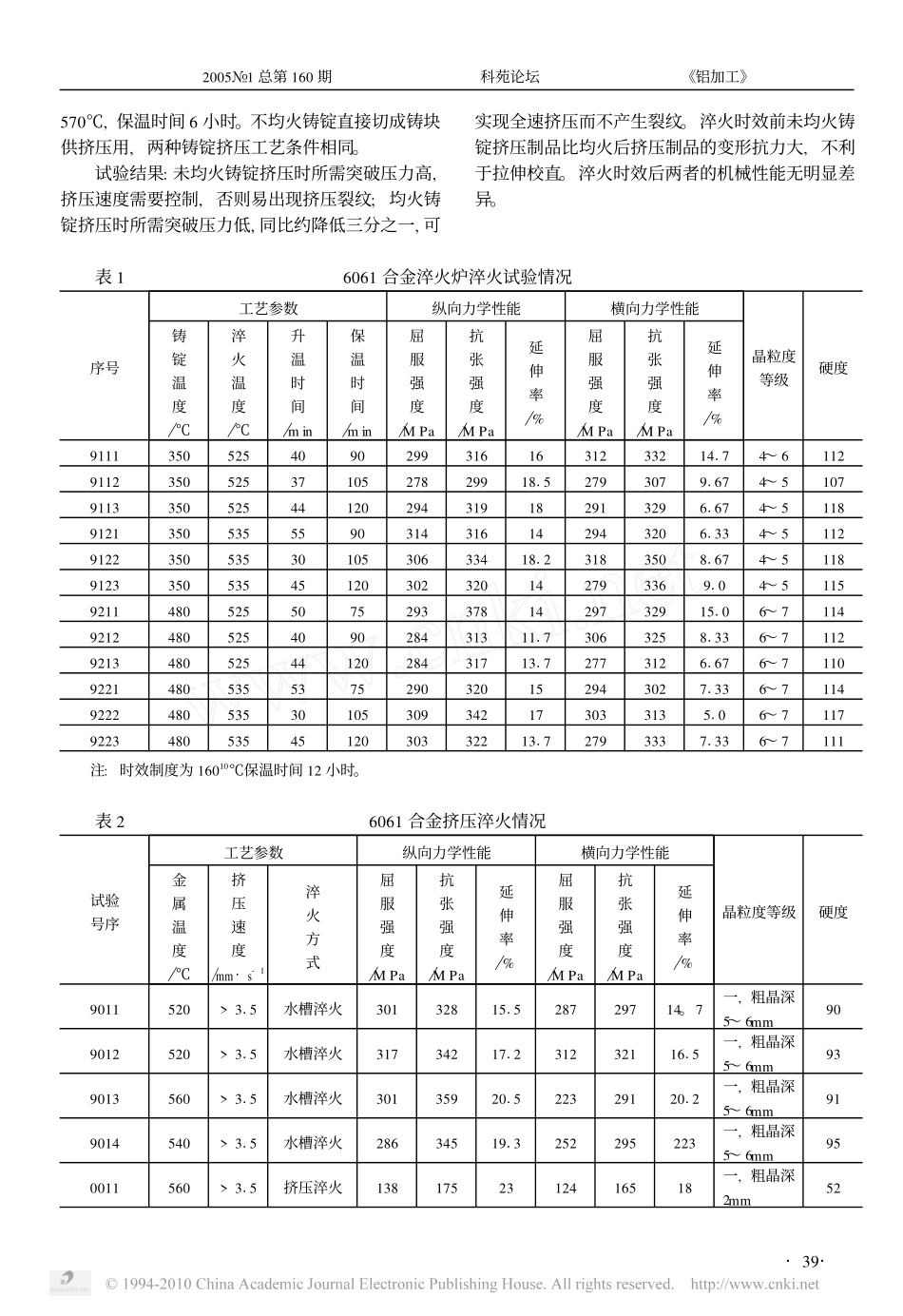

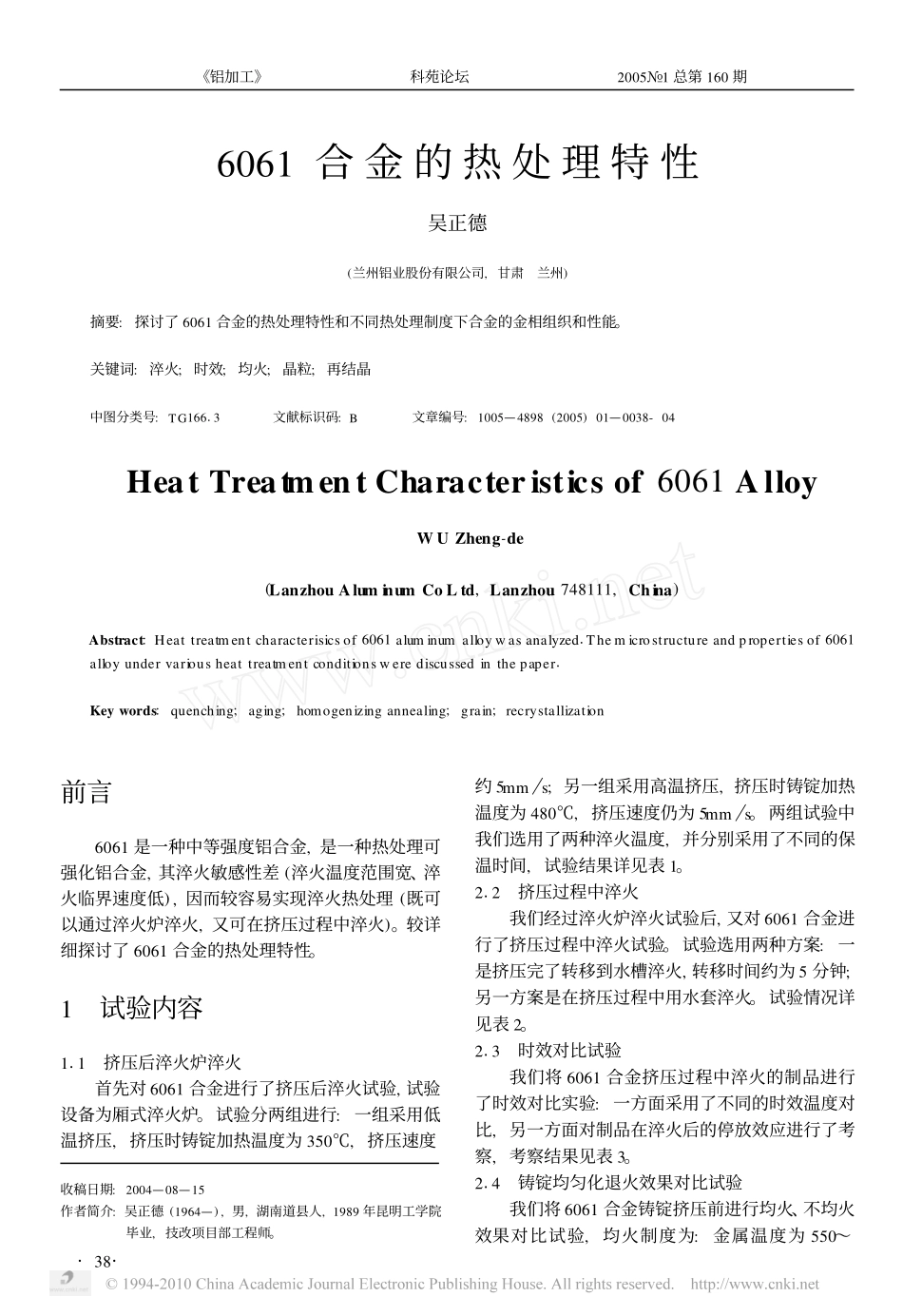

6061合金的热处理特性吴正德(兰州铝业股份有限公司,甘肃兰州)摘要:探讨了6061合金的热处理特性和不同热处理制度下合金的金相组织和性能。关键词:淬火;时效;均火;晶粒;再结晶中图分类号:TG16613文献标识码:B文章编号:1005—4898(2005)01—0038-04HeatTreatmentCharacteristicsof6061AlloyWUZheng-de(LanzhouAluminumCoLtd,Lanzhou748111,China)Abstract:Heattreatmentcharacterisicsof6061aluminumalloywasanalyzed1Themicrostructureandpropertiesof6061alloyundervariousheattreatmentconditionswerediscussedinthepaper1Keywords:quenching;aging;homogenizingannealing;grain;recrystallization前言6061是一种中等强度铝合金,是一种热处理可强化铝合金,其淬火敏感性差(淬火温度范围宽、淬火临界速度低),因而较容易实现淬火热处理(既可以通过淬火炉淬火,又可在挤压过程中淬火)。较详细探讨了6061合金的热处理特性。1试验内容111挤压后淬火炉淬火首先对6061合金进行了挤压后淬火试验,试验设备为厢式淬火炉。试验分两组进行:一组采用低温挤压,挤压时铸锭加热温度为350℃,挤压速度收稿日期:2004—08—15作者简介:吴正德(1964—),男,湖南道县人,1989年昆明工学院毕业,技改项目部工程师。约5mm�s;另一组采用高温挤压,挤压时铸锭加热温度为480℃,挤压速度仍为5mm�s。两组试验中我们选用了两种淬火温度,并分别采用了不同的保温时间,试验结果详见表1。212挤压过程中淬火我们经过淬火炉淬火试验后,又对6061合金进行了挤压过程中淬火试验。试验选用两种方案:一是挤压完了转移到水槽淬火,转移时间约为5分钟;另一方案是在挤压过程中用水套淬火。试验情况详见表2。213时效对比试验我们将6061合金挤压过程中淬火的制品进行了时效对比实验:一方面采用了不同的时效温度对比,另一方面对制品在淬火后的停放效应进行了考察,考察结果见表3。214铸锭均匀化退火效果对比试验我们将6061合金铸锭挤压前进行均火、不均火效果对比试验,均火制度为:金属温度为550～·83·《铝加工》科苑论坛2005№1总第160期570℃,保温时间6小时。不均火铸锭直接切成铸块供挤压用,两种铸锭挤压工艺条件相同。试验结果:未均火铸锭挤压时所需突破压力高,挤压速度需要控制,否则易出现挤压裂纹;均火铸锭挤压时所需突破压力低,同比约降低三分之一,可实现全速挤压而不产生裂纹。淬火时效前未均火铸锭挤压制品比均火后挤压制品的变形抗力大,不利于拉伸校直。淬火时效后两者的机械性能无明显差异。表16061合金淬火炉淬火试验情况序号工艺参数纵向力学性能横向力学性能铸锭温度�℃淬火温度�℃升温时间�min保温时间�min屈服强度�MPa抗张强度�MPa延伸率�%屈服强度�MPa抗张强度�MPa延伸率�%晶粒度等级硬度911135052540902993161631233214174～6112911235052537105278299181527930791674～51079113350525441202943191829132961674～5118912135053555903143161429432061334～5112912235053530105306334181231835081674～5118912335053545120302320142793369104～5115921148052550752933781429732915106～711492124805254090284313111730632581336～7112921348052544120284317131727731261676～7110922148053553752903201529430271336～7114922248053530105309342173033135106～7117922348053545120303322131727933371336～7111注:时效制度为16010℃保温时间12小时。表26061合金挤压淬火情况试验号序工艺参数纵向力学性能横向力学性能金属温度�℃挤压速度�mm·s-1淬火方式屈服强度�MPa抗张强度�MPa延伸率�%屈服强度�MPa抗张强度�MPa延伸率�%晶粒度等级硬度9011520>315水槽淬火301328151528729714。7一,粗晶深5～6mm909012520>315水槽淬火31734217123123211615一,粗晶深5～6mm939013560>315水槽淬火30135920152232912012一,粗晶深5～6mm919014540>315水槽淬火2863451913252295223一,粗晶深5～6mm950011560>315挤压淬火1381752312416518一,粗晶深2mm52·93·2005№1总第160期科苑论坛《铝加工》试验号序工艺参数纵向力学性能横向力学性能金属温度�℃挤压速度�mm·s-1淬火方式屈服强度�MPa抗张强度�MPa延伸率�%屈服强...
