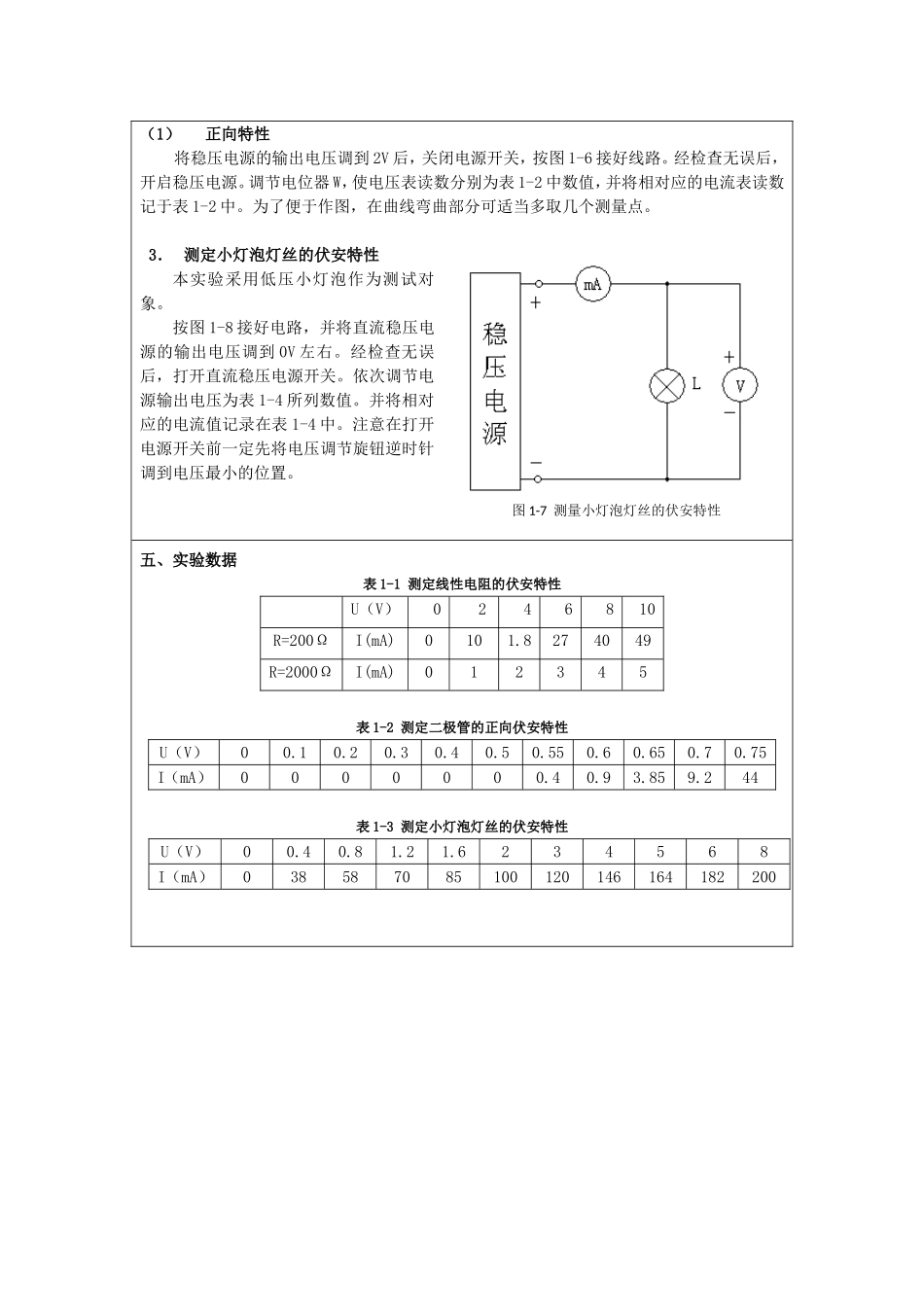

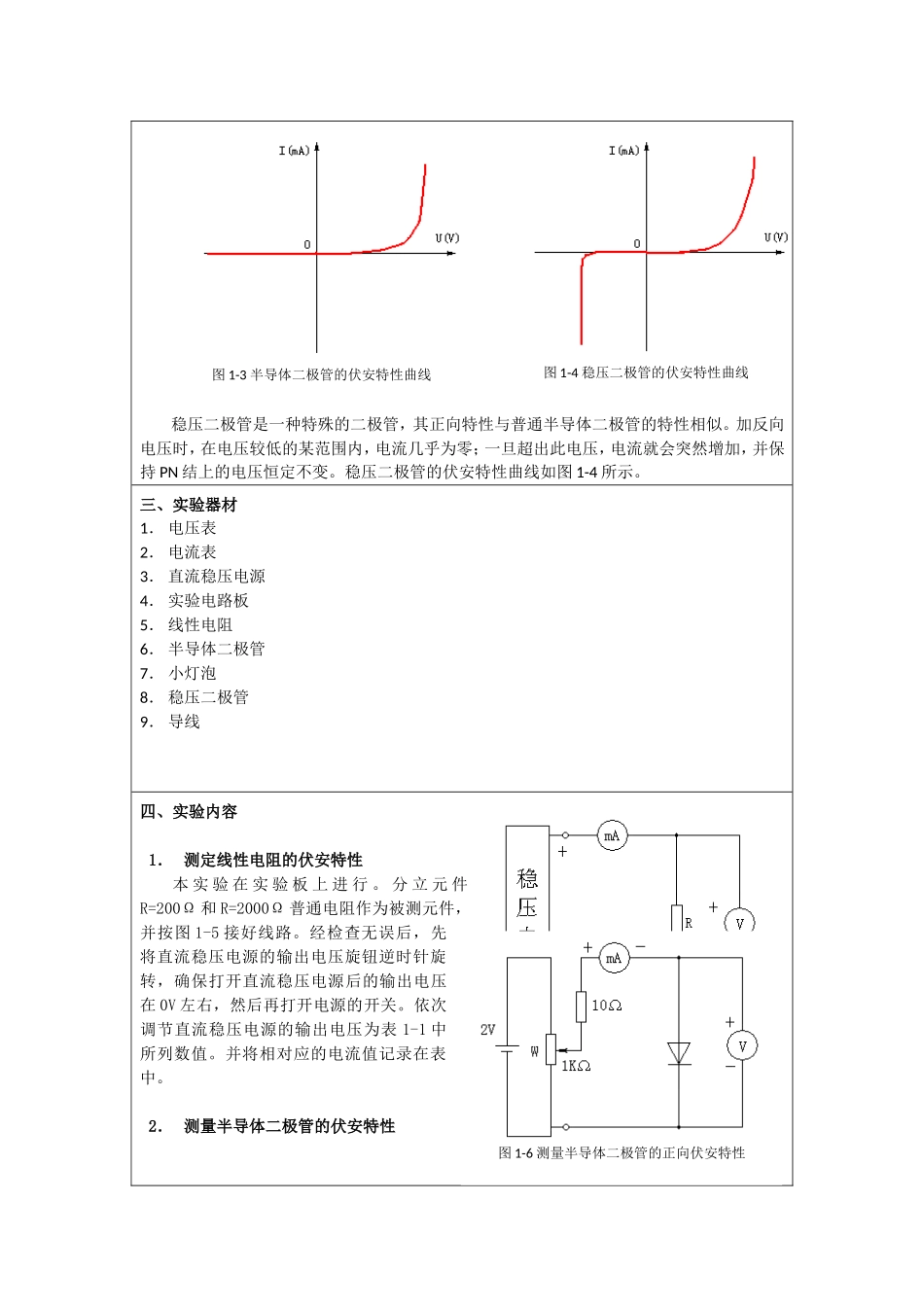

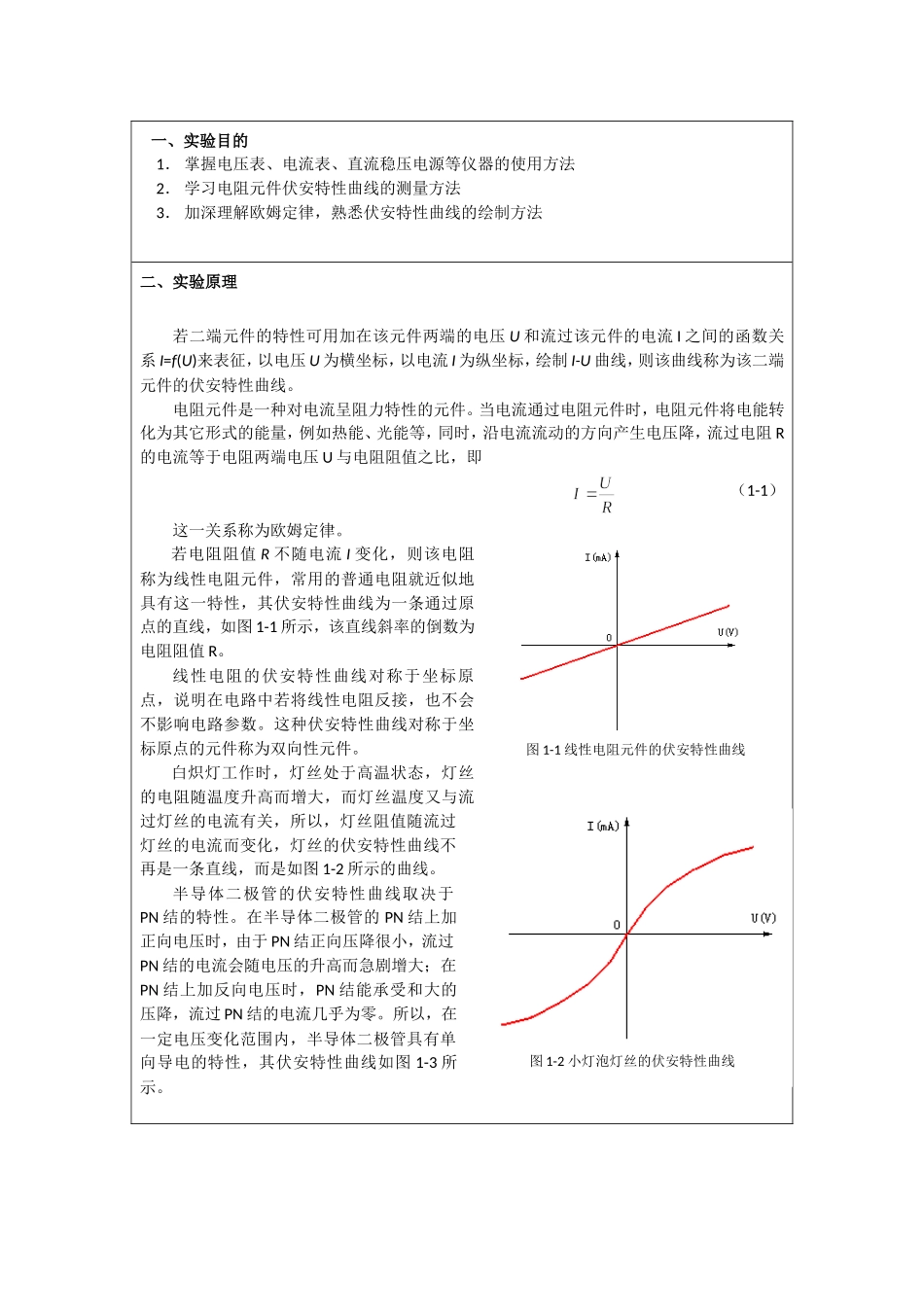

一、实验目的1． 掌握电压表、电流表、直流稳压电源等仪器的使用方法2． 学习电阻元件伏安特性曲线的测量方法3． 加深理解欧姆定律，熟悉伏安特性曲线的绘制方法二、实验原理若二端元件的特性可用加在该元件两端的电压 U 和流过该元件的电流 I 之间的函数关系 I=f(U)来表征，以电压 U 为横坐标，以电流 I 为纵坐标，绘制 I-U 曲线，则该曲线称为该二端元件的伏安特性曲线。电阻元件是一种对电流呈阻力特性的元件。当电流通过电阻元件时，电阻元件将电能转化为其它形式的能量，例如热能、光能等，同时，沿电流流动的方向产生电压降，流过电阻 R的电流等于电阻两端电压 U 与电阻阻值之比，即 （1-1）这一关系称为欧姆定律。若电阻阻值 R 不随电流 I 变化，则该电阻称为线性电阻元件，常用的普通电阻就近似地具有这一特性，其伏安特性曲线为一条通过原点的直线，如图 1-1 所示，该直线斜率的倒数为电阻阻值 R。线性电阻的伏安特性曲线对称于坐标原点，说明在电路中若将线性电阻反接，也不会不影响电路参数。这种伏安特性曲线对称于坐标原点的元件称为双向性元件。白炽灯工作时，灯丝处于高温状态，灯丝的电阻随温度升高而增大，而灯丝温度又与流过灯丝的电流有关，所以，灯丝阻值随流过灯丝的电流而变化，灯丝的伏安特性曲线不再是一条直线，而是如图 1-2 所示的曲线。半导体二极管的伏安特性曲线取决于PN 结的特性。在半导体二极管的 PN 结上加正向电压时，由于 PN 结正向压降很小，流过PN 结的电流会随电压的升高而急剧增大；在PN 结上加反向电压时，PN 结能承受和大的压降，流过 PN 结的电流几乎为零。所以，在一定电压变化范围内，半导体二极管具有单向导电的特性，其伏安特性曲线如图 1-3 所示。图 1-1 线性电阻元件的伏安特性曲线图 1-2 小灯泡灯丝的伏安特性曲线图 1-4 稳压二极管的伏安特性曲线稳压二极管是一种特殊的二极管，其正向特性与普通半导体二极管的特性相似。加反向电压时，在电压较低的某范围内，电流几乎为零；一旦超出此电压，电流就会突然增加，并保持 PN 结上的电压恒定不变。稳压二极管的伏安特性曲线如图 1-4 所示。三、实验器材1． 电压表2． 电流表3． 直流稳压电源4． 实验电路板5． 线性电阻6． 半导体二极管7． 小灯泡8． 稳压二极管9． 导线四、实验内容1． 测定线性电阻的伏安特性本 实 验 在 实 验 板 上 进 行 。 分 立 元 件R=200Ω ...
