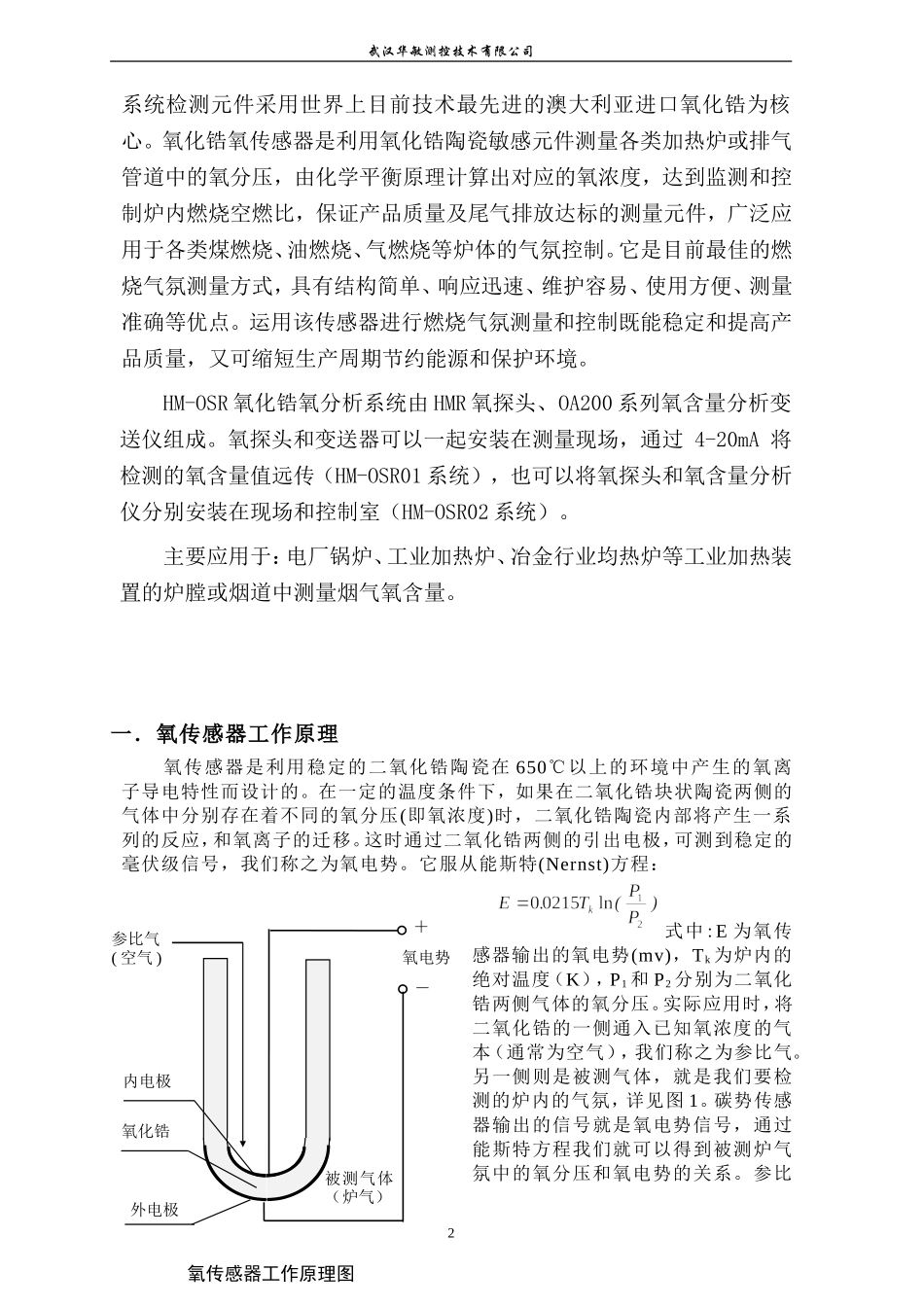

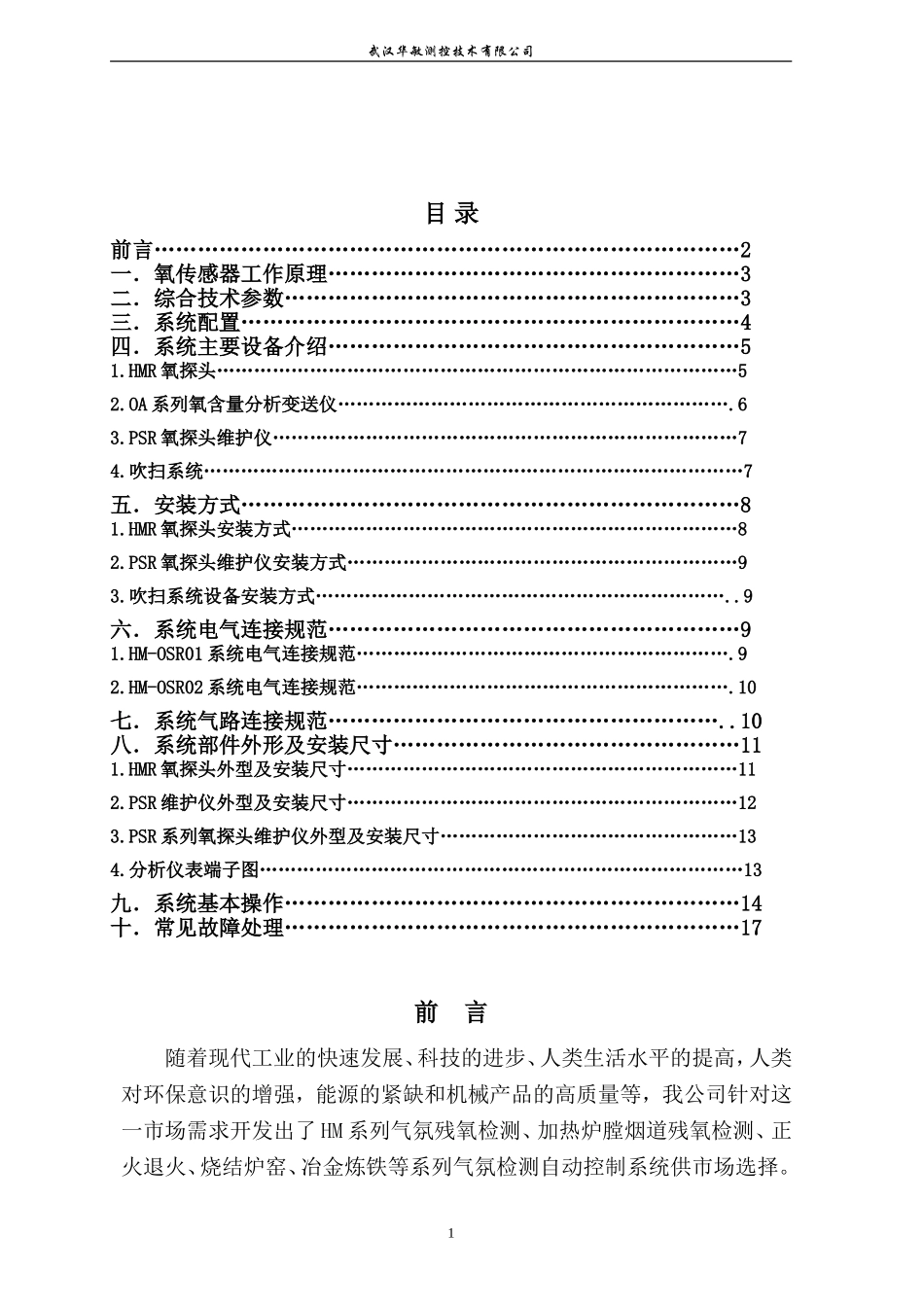

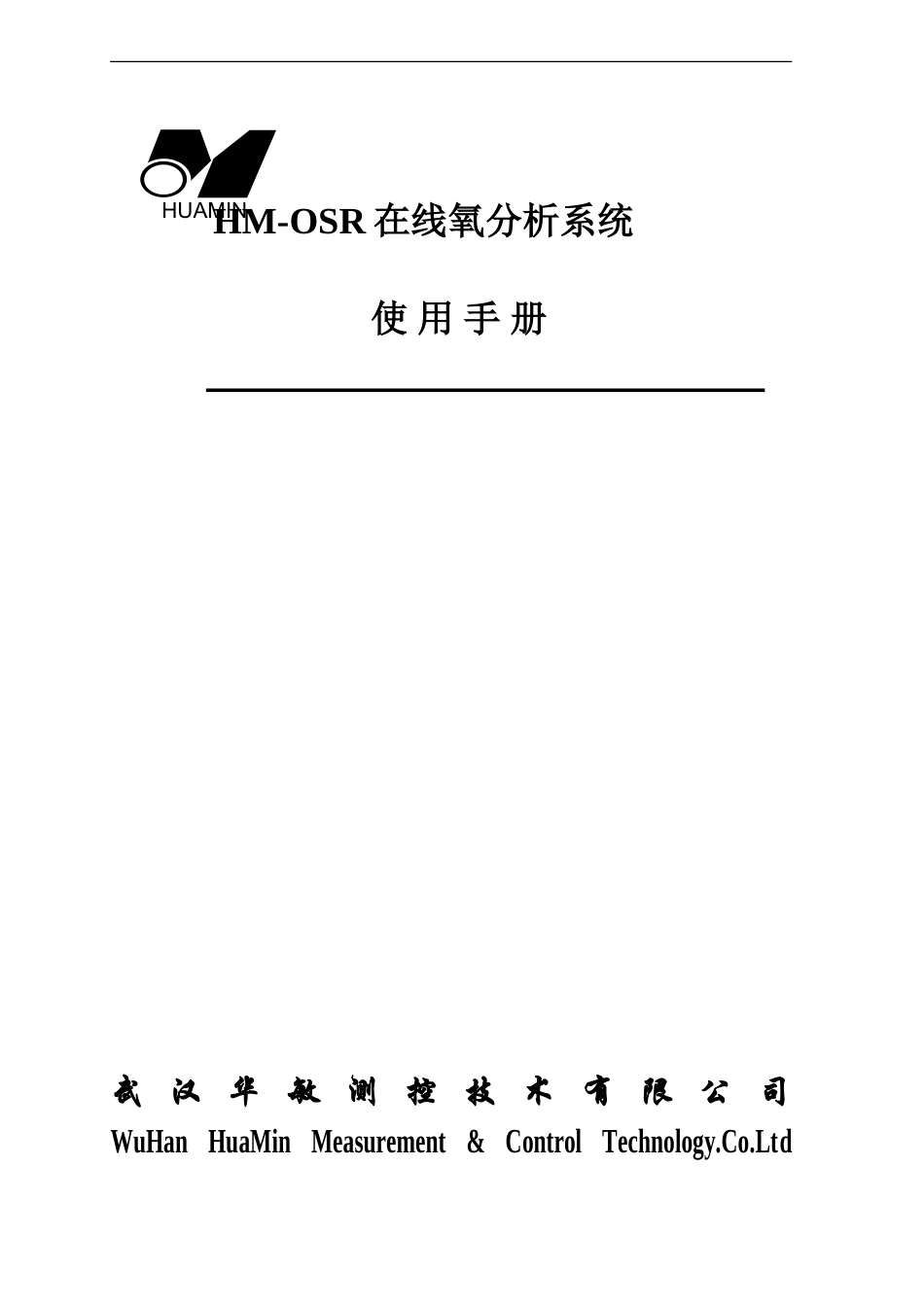

HM-OSR在线氧分析系统使用手册武汉华敏测控技术有限公司WuHanHuaMinMeasurement&ControlTechnology.Co.LtdHUAMIN武汉华敏测控技术有限公司目录前言………………………………………………………………………2一．氧传感器工作原理…………………………………………………3二．综合技术参数………………………………………………………3三．系统配置……………………………………………………………4四．系统主要设备介绍…………………………………………………51.HMR氧探头…………………………………………………………………………52.OA系列氧含量分析变送仪……………………………………………………….63.PSR氧探头维护仪…………………………………………………………………74.吹扫系统……………………………………………………………………………7五．安装方式……………………………………………………………81.HMR氧探头安装方式………………………………………………………………82.PSR氧探头维护仪安装方式………………………………………………………93.吹扫系统设备安装方式…………………………………………………………..9六．系统电气连接规范…………………………………………………91.HM-OSR01系统电气连接规范…………………………………………………….92.HM-OSR02系统电气连接规范…………………………………………………….10七．系统气路连接规范………………………………………………..10八．系统部件外形及安装尺寸…………………………………………111.HMR氧探头外型及安装尺寸………………………………………………………112.PSR维护仪外型及安装尺寸………………………………………………………123.PSR系列氧探头维护仪外型及安装尺寸…………………………………………134.分析仪表端子图……………………………………………………………………13九．系统基本操作………………………………………………………14十．常见故障处理………………………………………………………17前言随着现代工业的快速发展、科技的进步、人类生活水平的提高，人类对环保意识的增强，能源的紧缺和机械产品的高质量等，我公司针对这一市场需求开发出了HM系列气氛残氧检测、加热炉膛烟道残氧检测、正火退火、烧结炉窑、冶金炼铁等系列气氛检测自动控制系统供市场选择。1武汉华敏测控技术有限公司系统检测元件采用世界上目前技术最先进的澳大利亚进口氧化锆为核心。氧化锆氧传感器是利用氧化锆陶瓷敏感元件测量各类加热炉或排气管道中的氧分压，由化学平衡原理计算出对应的氧浓度，达到监测和控制炉内燃烧空燃比，保证产品质量及尾气排放达标的测量元件，广泛应用于各类煤燃烧、油燃烧、气燃烧等炉体的气氛控制。它是目前最佳的燃烧气氛测量方式，具有结构简单、响应迅速、维护容易、使用方便、测量准确等优点。运用该传感器进行燃烧气氛测量和控制既能稳定和提高产品质量，又可缩短生产周期节约能源和保护环境。HM-OSR氧化锆氧分析系统由HMR氧探头、OA200系列氧含量分析变送仪组成。氧探头和变送器可以一起安装在测量现场，通过4-20mA将检测的氧含量值远传（HM-OSR01系统），也可以将氧探头和氧含量分析仪分别安装在现场和控制室（HM-OSR02系统）。主要应用于：电厂锅炉、工业加热炉、冶金行业均热炉等工业加热装置的炉膛或烟道中测量烟气氧含量。一．氧传感器工作原理氧传感器是利用稳定的二氧化锆陶瓷在650℃以上的环境中产生的氧离子导电特性而设计的。在一定的温度条件下，如果在二氧化锆块状陶瓷两侧的气体中分别存在着不同的氧分压(即氧浓度)时，二氧化锆陶瓷内部将产生一系列的反应，和氧离子的迁移。这时通过二氧化锆两侧的引出电极，可测到稳定的毫伏级信号，我们称之为氧电势。它服从能斯特(Nernst)方程：式中:E为氧传感器输出的氧电势(mv)，Tk为炉内的绝对温度（K），P1和P2分别为二氧化锆两侧气体的氧分压。实际应用时，将二氧化锆的一侧通入已知氧浓度的气本（通常为空气），我们称之为参比气。另一侧则是被测气体，就是我们要检测的炉内的气氛，详见图1。碳势...
