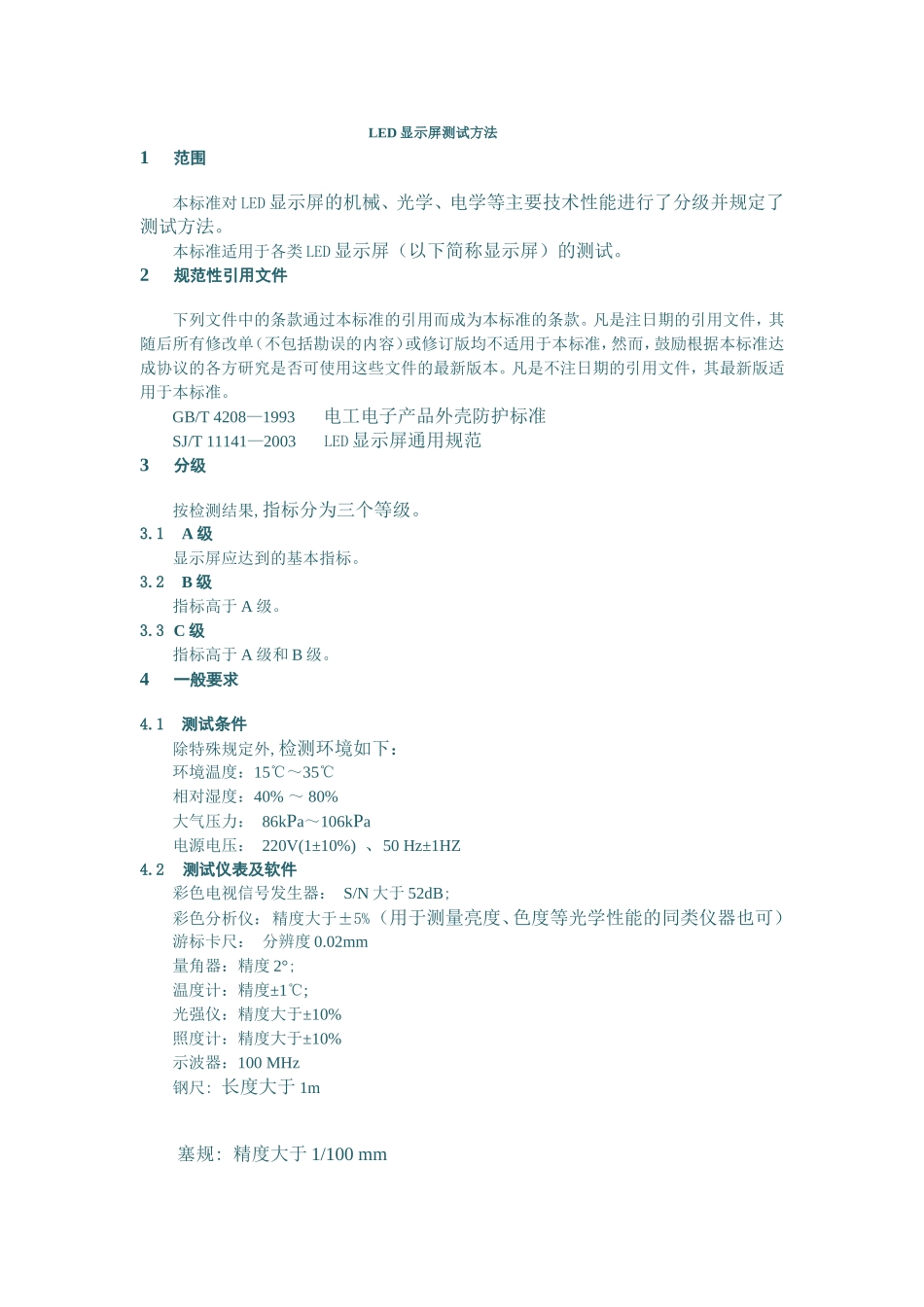

LED显示屏测试方法_第1页
1/13
LED显示屏测试方法_第2页
2/13

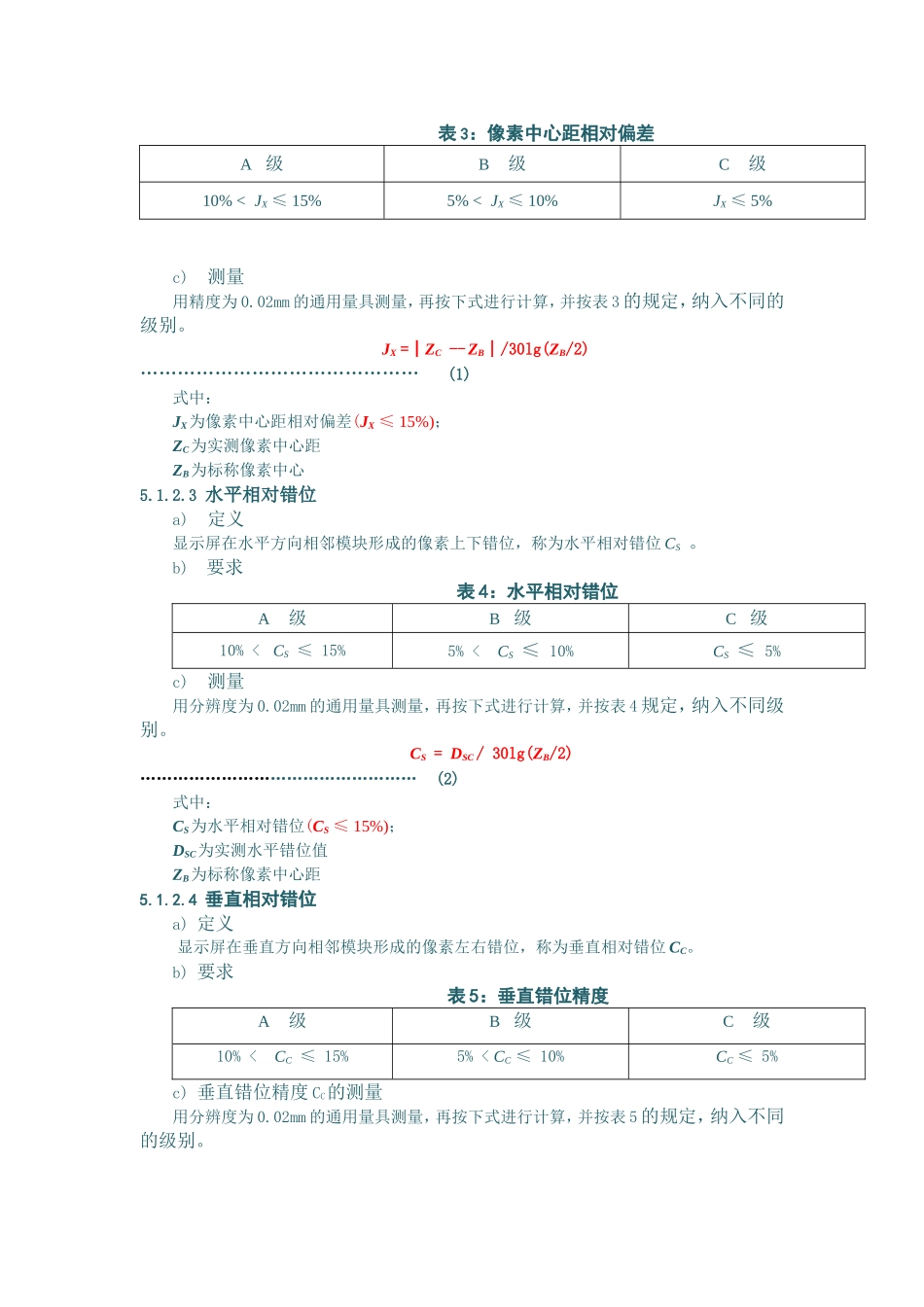

LED显示屏测试方法_第3页
3/13
LED显示屏测试方法1范围本标准对LED显示屏的机械、光学、电学等主要技术性能进行了分级并规定了测试方法。本标准适用于各类LED显示屏(以下简称显示屏)的测试。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版适用于本标准。GB/T4208—1993电工电子产品外壳防护标准SJ/T11141—2003LED显示屏通用规范3分级按检测结果,指标分为三个等级。3.1A级显示屏应达到的基本指标。3.2B级指标高于A级。3.3C级指标高于A级和B级。4一般要求4.1测试条件除特殊规定外,检测环境如下:环境温度:15℃~35℃相对湿度:40%~80%大气压力:86kPa~106kPa电源电压:220V(1±10%)、50Hz±1HZ4.2测试仪表及软件彩色电视信号发生器:S/N大于52dB;彩色分析仪:精度大于±5%(用于测量亮度、色度等光学性能的同类仪器也可)游标卡尺:分辨度0.02mm量角器:精度2°;温度计:精度±1℃;光强仪:精度大于±10%照度计:精度大于±10%示波器:100MHz钢尺:长度大于1m塞规:精度大于1/100mm亮度鉴别测试软件:共有24级等灰度差竖条纹,其中每一条竖条纹的宽度为24列,条纹颜色为白色。每按动一下“←键,测试条纹左移24列;每按动一下“→”键,测试条纹右移24列。灰度测试软件:红色、绿色、蓝色各256个等级,级差均等;“R”键、“G”键、“B”键控制颜色的选择,每按动一下“↑”键,被选基色的亮度增加一个等级;每按动一下“↓”键,被选基色的亮度降低一个等级。帧频测试软件:在显示窗口内开四个区域A1、A2、A3和A4。第一帧画面在区域A1内显示一个“●”;第二帧画面在区域A2内显示一个“■”;第三帧画面在区域A3内显示一个“▲”;第四帧画面在区域A4内显示一个“★”。以上四画面为一组,并从第五帧开始按此规律循环显示。5测试方法5.1机械性能5.1.1外壳防护等级a)要求表1:外壳防护等级A级B级C级室内IP30>F≥IP20IP31>F≥IP30F≥IP31室外IP54>F≥IP33IP66>F≥IP54F≥IP66b)外壳防护等级试验按GB4208-93的规定方法进行。并按表1的规定,纳入不同的级别。5.1.2模块拼装精度5.1.2.1平整度a)定义显示屏任意范围内像素间的凸凹偏差P。b)要求表2:平整度单位为毫米ABC1.5
