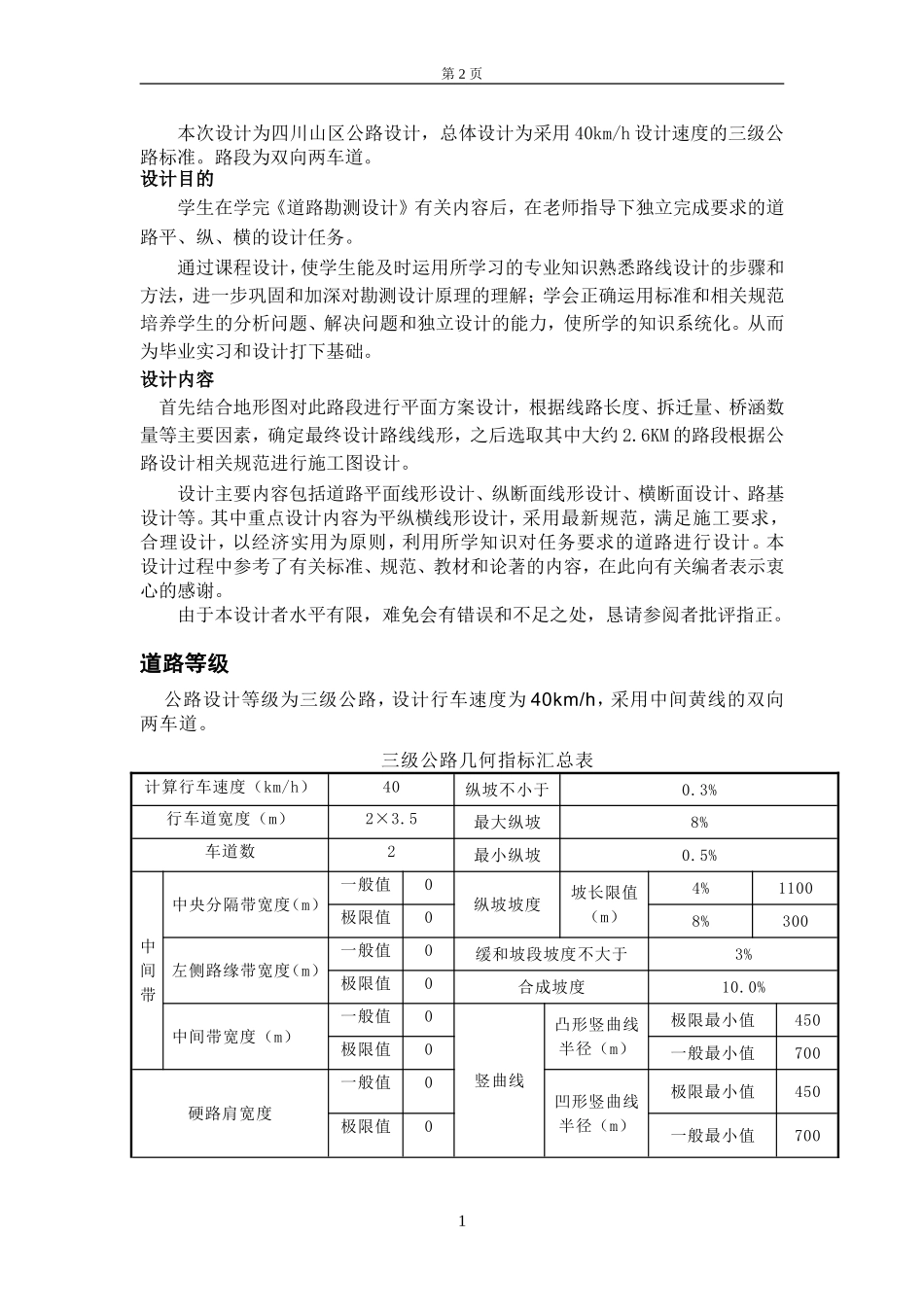

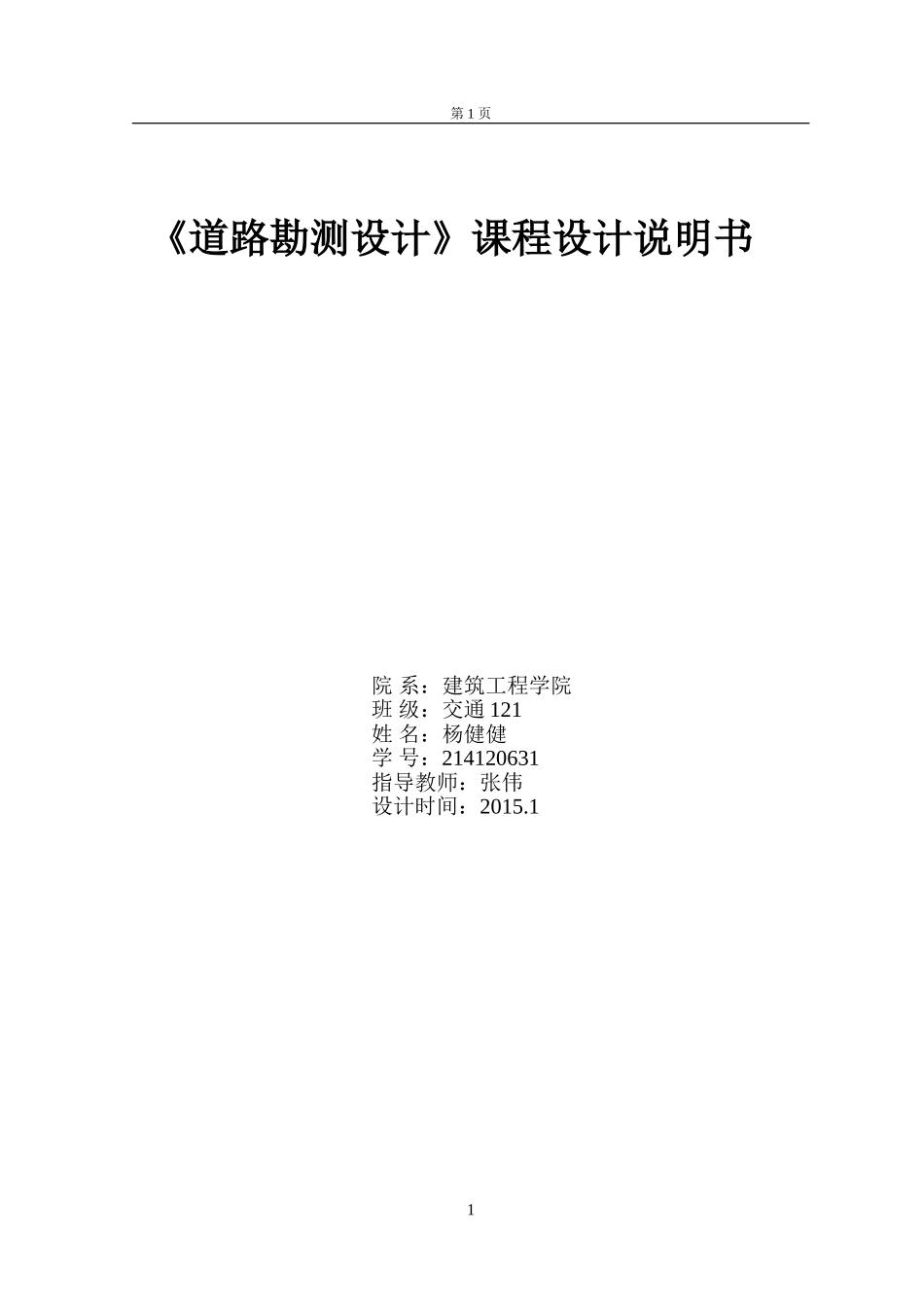

第1页《道路勘测设计》课程设计说明书院系：建筑工程学院班级：交通121姓名：杨健健学号：214120631指导教师：张伟设计时间：2015.11第2页本次设计为四川山区公路设计，总体设计为采用40km/h设计速度的三级公路标准。路段为双向两车道。设计目的学生在学完《道路勘测设计》有关内容后，在老师指导下独立完成要求的道路平、纵、横的设计任务。通过课程设计，使学生能及时运用所学习的专业知识熟悉路线设计的步骤和方法，进一步巩固和加深对勘测设计原理的理解；学会正确运用标准和相关规范培养学生的分析问题、解决问题和独立设计的能力，使所学的知识系统化。从而为毕业实习和设计打下基础。设计内容首先结合地形图对此路段进行平面方案设计，根据线路长度、拆迁量、桥涵数量等主要因素，确定最终设计路线线形，之后选取其中大约2.6KM的路段根据公路设计相关规范进行施工图设计。设计主要内容包括道路平面线形设计、纵断面线形设计、横断面设计、路基设计等。其中重点设计内容为平纵横线形设计，采用最新规范，满足施工要求，合理设计，以经济实用为原则，利用所学知识对任务要求的道路进行设计。本设计过程中参考了有关标准、规范、教材和论著的内容，在此向有关编者表示衷心的感谢。由于本设计者水平有限，难免会有错误和不足之处，恳请参阅者批评指正。道路等级公路设计等级为三级公路，设计行车速度为40km/h，采用中间黄线的双向两车道。三级公路几何指标汇总表计算行车速度（km/h）40纵坡不小于0.3%行车道宽度（m）2×3.5最大纵坡8%车道数2最小纵坡0.5%中间带中央分隔带宽度（m）一般值0纵坡坡度坡长限值（m）4%1100极限值08%300左侧路缘带宽度（m）一般值0缓和坡段坡度不大于3%极限值0合成坡度10.0%中间带宽度（m）一般值0竖曲线凸形竖曲线半径（m）极限最小值450极限值0一般最小值700硬路肩宽度一般值0凹形竖曲线半径（m）极限最小值450极限值0一般最小值7001第3页视距停车视距40竖曲线最小长度（m）35会车视距80视觉所需竖曲线最小半径值（m）凸形3000最大直线长度20V凹形2000平曲线极限最小半径60mV≦40km/h同向曲线最小直线长度6V一般最小半径100m反向曲线最小值线间长度2V不设超高最小半径600m路基宽度（m）一般值8.5m最大半径不应大于10000m变化值--最小长度70m最小坡长（m）120平曲线超高横坡不大于10%缓和曲线最小长度35m路拱横坡（%）1.0-2.0选线原则选线是在符合国家建设发展的需要下，结合自然条件选定合理路线，使筑路费用与使用质量得到正确的统一，达到行车迅速安全，经济舒适及构造物稳定耐久，易于养护的目的，选线人员必须认真观贯彻国家规定的方针政策，深入实际，综合考虑路线、路基、路面、桥涵等，最后选出合适的路线。计算平曲线要素资料：①单圆曲线：曲线要素计算：切线长：曲线长：外距：校正数：②基本型曲线：缓和曲线切线增值:1图1第4页设缓和曲线后主曲线内移值：缓和曲线角：切线长：平曲线长：外距：校正数：平面指标检查：①平曲线是否满足要求（曲线半径、平曲线最小长度）；②曲线间直线距离检查。填写直线、曲线及转角一览表。纵断面设计纵坡设计①根据平面设计图资料点绘出纵断面地面线，并绘出平面直线、曲线，工程地质资料。熟悉和掌握有关勘测资料，领会和理解设计意图和要求。②标注控制点。包括控制性和参考性两类。③试坡。根据拟定的平均纵坡兼顾前后、以点（控制点）定线，反复比较；以线交点（变坡点）用三角板推平行线的方法。④调整、核对。参照技术标准，根据横断面情况，综合考虑平、纵横的具体要求对坡度和坡长进行适当的调整。⑤定坡。把坡度值、变坡点位置（桩号）和高程确定下来，变坡点一般调整到10米桩上。竖曲线设计①在满足标准前提下，根据外距或切线长控制，合理选择竖曲线半径。②计算竖曲线几何要素，竖曲线上任意点的设计标高。1图2第5页竖曲线要素：第一段竖曲线长度L：竖曲线切线长T：竖曲线外距E：竖曲线上任意点标高：设计高程=切线高程±y(凸形为-，凹形为+)③点绘竖曲线。④计算各中桩设计标高和填、挖值（填挖值=设计标高-地面标高）。完成纵断面设计图（图中应示出：竖曲线基本要素，水准点编号、位...
