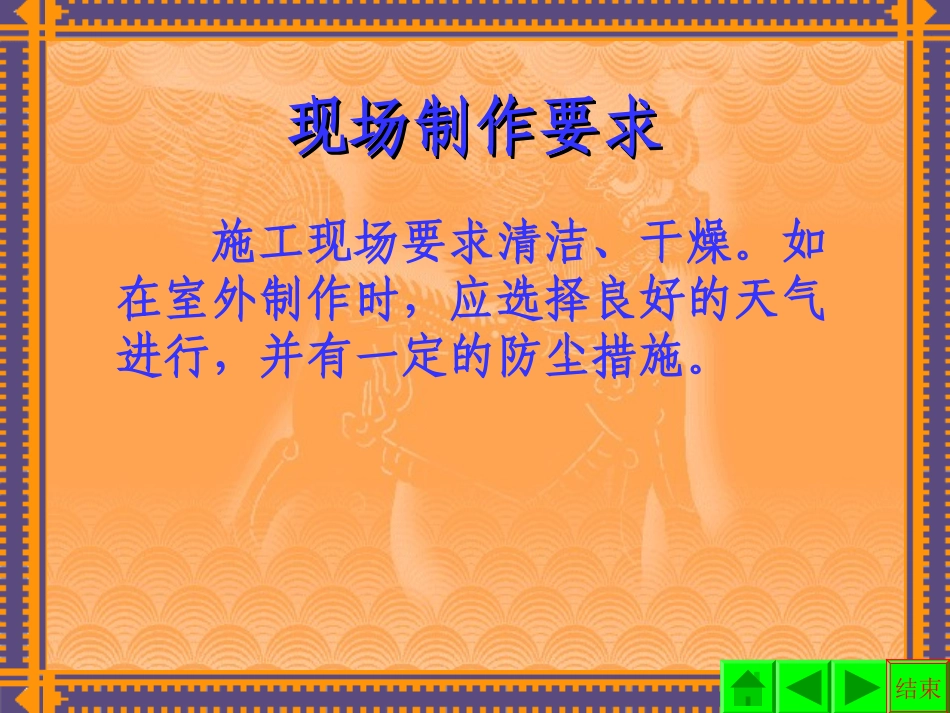

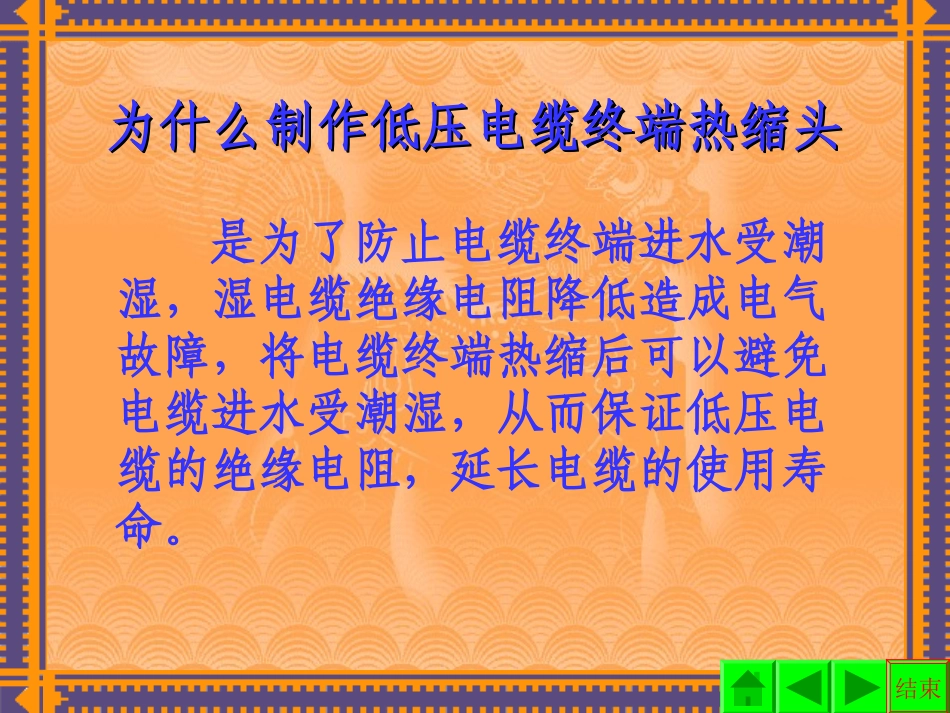

低压电缆终端热缩头制作低压电缆终端热缩头制作为什么制作低压电缆终端热缩头为什么制作低压电缆终端热缩头是为了防止电缆终端进水受潮湿，湿电缆绝缘电阻降低造成电气故障，将电缆终端热缩后可以避免电缆进水受潮湿，从而保证低压电缆的绝缘电阻，延长电缆的使用寿命。结束现场制作要求现场制作要求施工现场要求清洁、干燥。如在室外制作时，应选择良好的天气进行，并有一定的防尘措施。结束材料要求材料要求电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格，配件应与需要制作的电缆相符合。塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。地线应采用多股软铜线120mm²以下电缆选用16mm²软铜线，150mm²以下电缆选用25mm²软铜线；10mm²电缆不应小于4mm²软铜线，表面应清洁，无断股现象。结束制作前应选用1000v兆欧表，对低压电缆惊醒绝缘电阻测试（绝缘电阻不应小于10MΩ）.电缆摇测完毕后，应将芯线分别对地放电，如不符合要求应检查电缆是否损坏或受潮。结束电缆的剥切（1）电缆终端头从开始剥切到制作王比必须连续进行。（2）剥切电缆时，不得伤及线芯绝缘，包缠时应注意清洁。结束5.线芯与接线鼻子连接时，接线鼻子的规格应予电缆线芯相符，焊接铜芯时不应使用酸性焊膏。6.电缆上应有明显的色相位标志，并与系统的相位一致。7.施工现场必须符合安全防火的有关规定，现场必须具备消防器材，使用喷灯制作时应按照规程进行。结束制作过程制作过程剥切电缆外护套根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。结束电线头套型号尺寸序号型号规格尺寸适用范围L(mm)D(mm)VV，VLV四芯(mm2)VV20，VLV20四芯(mm2)1VDT-1862010～1610～162VDT-21012525～3525～353VDT-31223250～7050～704VDT-41384095～12095～1205VDT-5150441501506VDT-615848185185结束结束在距外护套切口20mm的铠甲上用已退火的φ2.1mm铜线作临时绑扎，然后在距绑扎3-5mm处电缆末端一侧的铠装上用钢锯锯一环痕，其深度为铠甲厚度的二分之一，剥去二层铠甲。在垲装切口以上（电缆末端）留出10mm的内扩层，其余部分剥除，电缆的填充物也应清除结束2.电缆接地线焊接（1）利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm，（2）地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。必须焊在两层钢带上。（3）除去临时绑扎线，用锉刀将铠甲毛边打平，焊接地线处也必须清理干净，以备焊接。（4）应选用500w以上电烙铁焊接，禁止使用喷灯焊接。（5）防潮段处软铜线应用焊锡填满外观平滑，长度为20mm，（作为软铜线的防潮段）。结束结束4.4.填充四叉处及包缠封胶填充四叉处及包缠封胶根据电缆头的型号尺寸，按照电缆头套长度根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。塑和内径，用塑料带采用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状。料带包缠应紧密，形状呈枣核状。结束5.安装分支指套（1）清洗擦干四叉处，及电缆外护套，将四芯分指套，套入四芯电缆根部，并将电缆封密段（防潮段）包在护套体内，然后从护套体上部开始向下收缩，待完全收缩后应有少量胶液溢出，再向上加热至四指完全收缩为止。（2）对于3+1四芯电缆如用四等分支指套，则需先在零线上套上副管并加热收缩。结束结束6.安装接线端子首先确定引线长度，接线端子孔深加5mm，剥除线芯段部绝缘，，并在芯绒上涂上凡士林然后压接线端子，将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。将其不平处用锉刀或纱布修理平整，用填充胶填充线芯绝缘与端子之间及端子亚坑，并与线芯绝缘和接线端子搭接30mm表面呈平滑过渡状。7.安装热缩绝缘管及相位热缩管先清洗擦拭线芯绝缘部分和四指套的手指部分，安装热缩绝缘管使其涂胶部位与四指搭接，热缩管上部应包住压坑，然后加热冲下向上收缩。从接线端子部向下量100mm，套入相位设标热缩管，然后...
