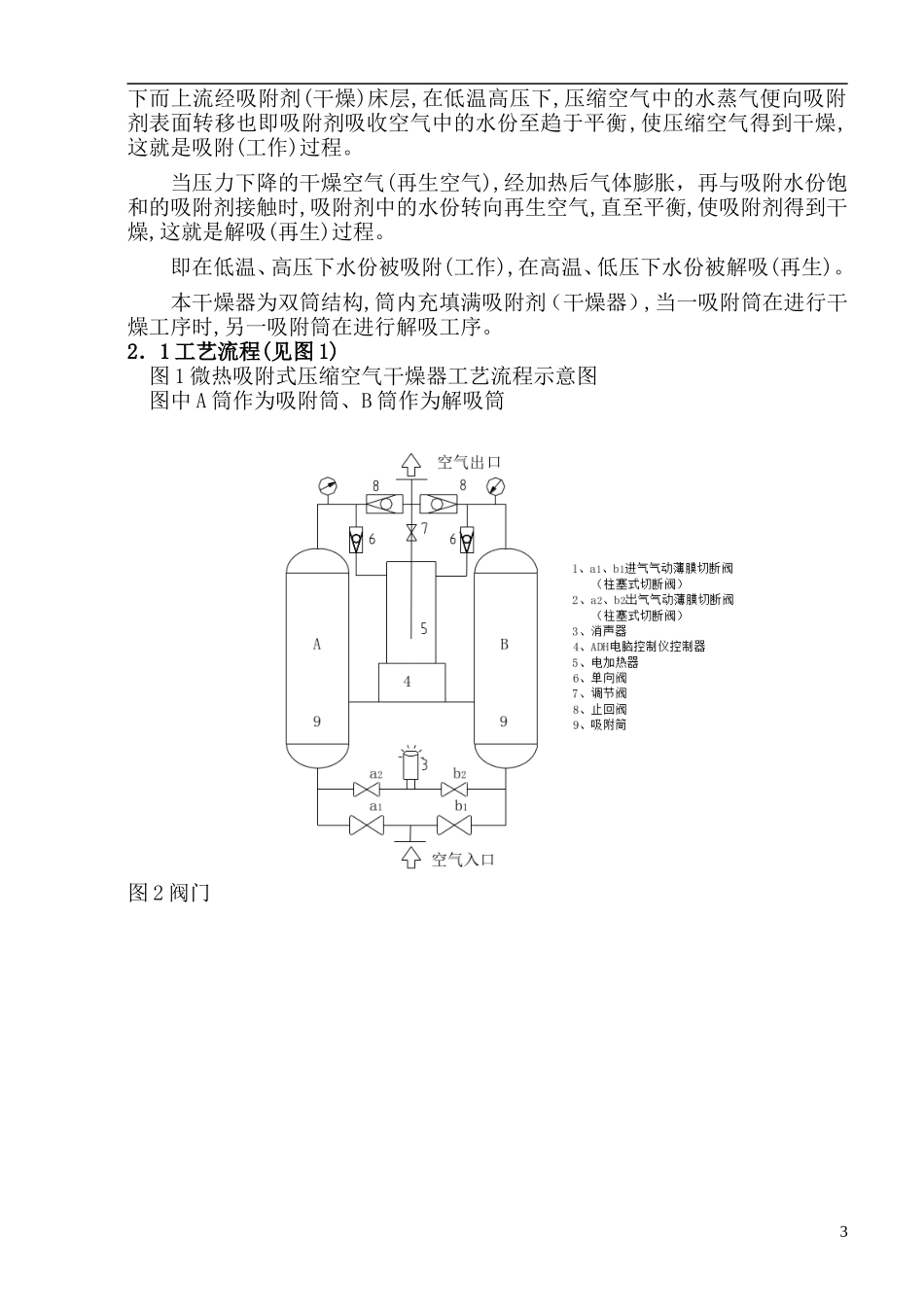

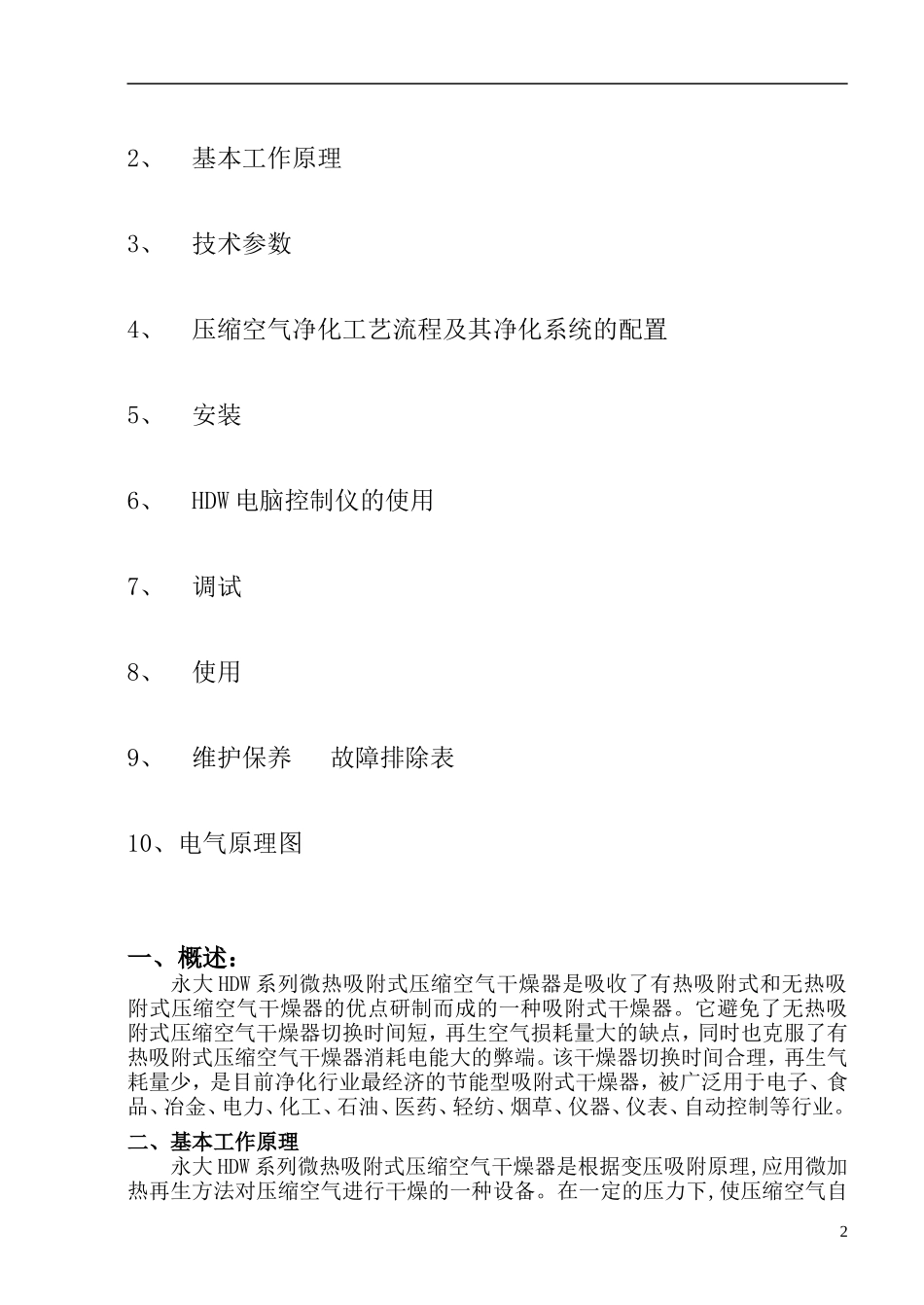

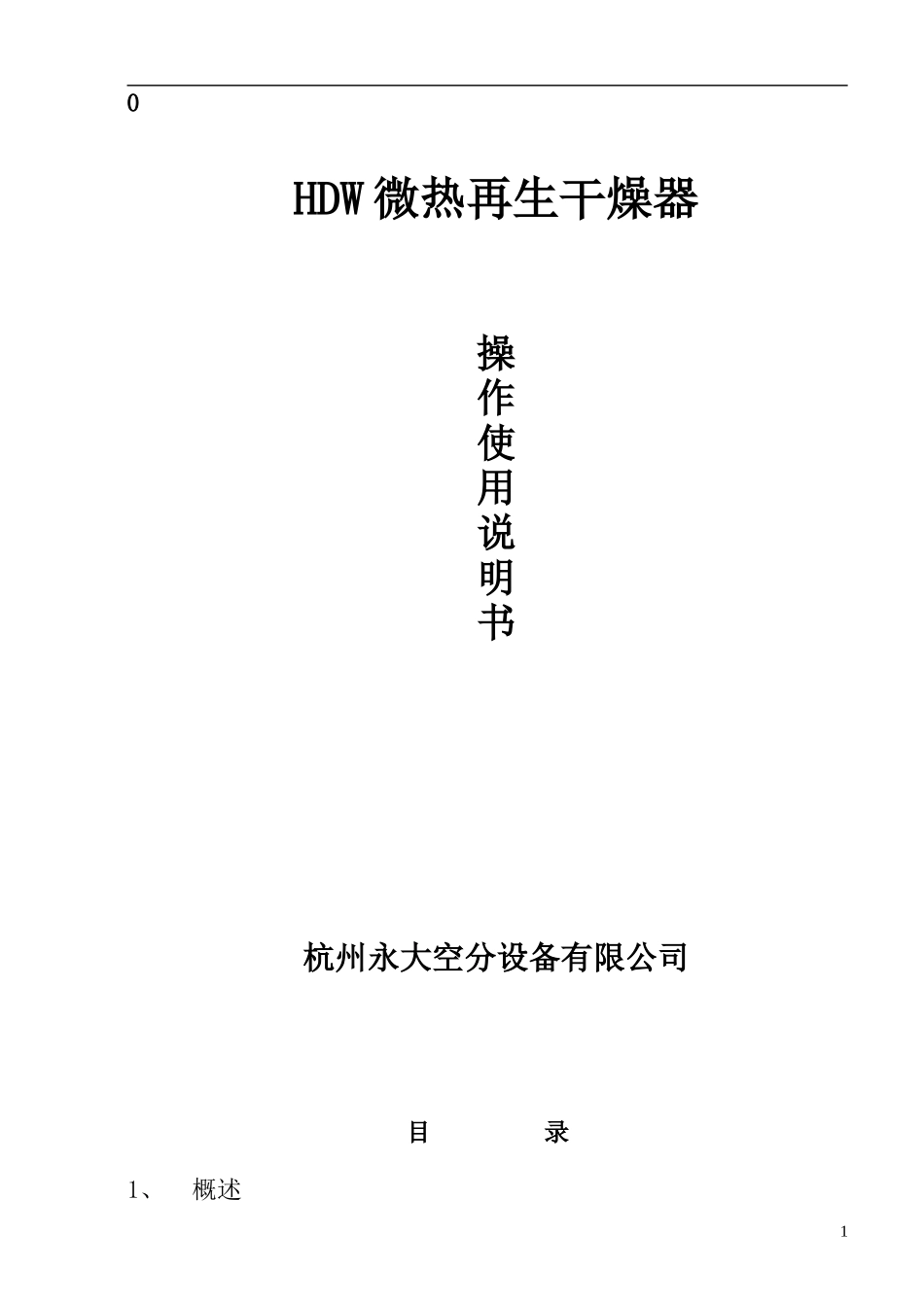

0HDW微热再生干燥器操作使用说明书杭州永大空分设备有限公司目录1、概述12、基本工作原理3、技术参数4、压缩空气净化工艺流程及其净化系统的配置5、安装6、HDW电脑控制仪的使用7、调试8、使用9、维护保养故障排除表10、电气原理图一、概述：永大HDW系列微热吸附式压缩空气干燥器是吸收了有热吸附式和无热吸附式压缩空气干燥器的优点研制而成的一种吸附式干燥器。它避免了无热吸附式压缩空气干燥器切换时间短，再生空气损耗量大的缺点，同时也克服了有热吸附式压缩空气干燥器消耗电能大的弊端。该干燥器切换时间合理，再生气耗量少，是目前净化行业最经济的节能型吸附式干燥器，被广泛用于电子、食品、冶金、电力、化工、石油、医药、轻纺、烟草、仪器、仪表、自动控制等行业。二、基本工作原理永大HDW系列微热吸附式压缩空气干燥器是根据变压吸附原理,应用微加热再生方法对压缩空气进行干燥的一种设备。在一定的压力下,使压缩空气自2下而上流经吸附剂(干燥)床层,在低温高压下,压缩空气中的水蒸气便向吸附剂表面转移也即吸附剂吸收空气中的水份至趋于平衡,使压缩空气得到干燥,这就是吸附(工作)过程。当压力下降的干燥空气(再生空气),经加热后气体膨胀，再与吸附水份饱和的吸附剂接触时,吸附剂中的水份转向再生空气,直至平衡,使吸附剂得到干燥,这就是解吸(再生)过程。即在低温、高压下水份被吸附(工作),在高温、低压下水份被解吸(再生)。本干燥器为双筒结构,筒内充填满吸附剂（干燥器）,当一吸附筒在进行干燥工序时,另一吸附筒在进行解吸工序。2．1工艺流程(见图1)图1微热吸附式压缩空气干燥器工艺流程示意图图中A筒作为吸附筒、B筒作为解吸筒图2阀门32．1．1吸附工序当以A筒作为吸附（干燥）筒时，应先行关闭进气阀b1（常开）、排气阀a2（常闭），打开排气阀b2,未经干燥带水份的压缩空气由气体进口进入,流经a1到A筒下部,湿空气在筒内自下而上流经干澡剂,湿空气中的水份被吸附,干燥的压缩空气由A筒上部流出。约94%-96%的干燥空气通过止回阀8从气体出口流出。2．1.2解吸工序当以右筒作为解吸(再生)筒时,来自左吸附筒的4～6%干燥空气，从调节通过球阀7通过并进入加热器5升温后流经右吸附筒,吹走被吸附的水份,这部份再生气通过已打开的排气阀b2,经消声器3中排出。2．1.3下半周期‚左筒作为解吸工序,右筒转为吸附工序,切换周期一般为120～360分钟(可根据需要另行设定),各阀门﹙a1-b2﹚的动作由HDW电脑控制仪面板显示。三、技术参数表1技术参数：技术参数名称技术参数值额定处理气量Nm³/min1-250进口压力Mpa0.6～1.0(按本设备确定)压力降Mpa≤0.02进口温度℃≤50进口含油量mg/m³<0.5成品气露点℃-20、-40、≤-55（常压下）再生气耗量%≤6干燥剂细孔球状活性氧化铝（Φ4～Φ8）或分子筛再生方式微热再生温度120～150℃工作方法两吸附筒交替连续工作，周期180min4操作方式HDW电脑控制仪全自动控制电源（加热器）≤6Nm3/min220V/50Hz>6Nm3/min380V/50Hz安装环境室内,温度低于38℃3.2装机功率型号HDW-6/8HDW-10/8HDW-12/8HDW-20/8HDW-30/8HDW-40/8HDW-80/8HDW-120/8HDW-250/8装机功率KW245812162040605四、压缩空气净化工艺流程及其净化系统的配置4.1压缩空气净化工艺流程除“干燥”工序外大体由如下工序组成,用户可以根据使用要求,组合编制出合理的工艺流程.4.1.1储气稳定气源,缓和压缩机产生的脉冲,使进出口压力和流量稳定,保证净化工艺流程运转持续平衡.4.1.2冷却在同等压力条件下,流入干燥器的气体温度宜低,因为压缩空气中的饱和含水量随进气温度的提高而成正比例增加;成品气出口露点也将随之升高.4.1.3除油微量油累积会造成干燥器的吸附剂失效,为了保证较长和使用寿命,干燥器进口气体含油量不得大于0.5mg/m³4.1.4除水要求进入干燥器的压缩空气中不得带有液态水滴，否则将严重影响干燥器运转效率。4.1.5除尘压缩空气中粉尘，其危害是很大的，如降低产品的质量（影响加工精度喷涂、电镀质量、药品、食品染菌等），所以一般应采用粉尘精密过滤器过滤4.1.6除菌医药、食品等行业须进行该工序，除菌过滤能够去除粒径小于0.1um颗粒菌毒，其滤效为99.999%。4.1.7除臭药品、食品行业须进行该工...
