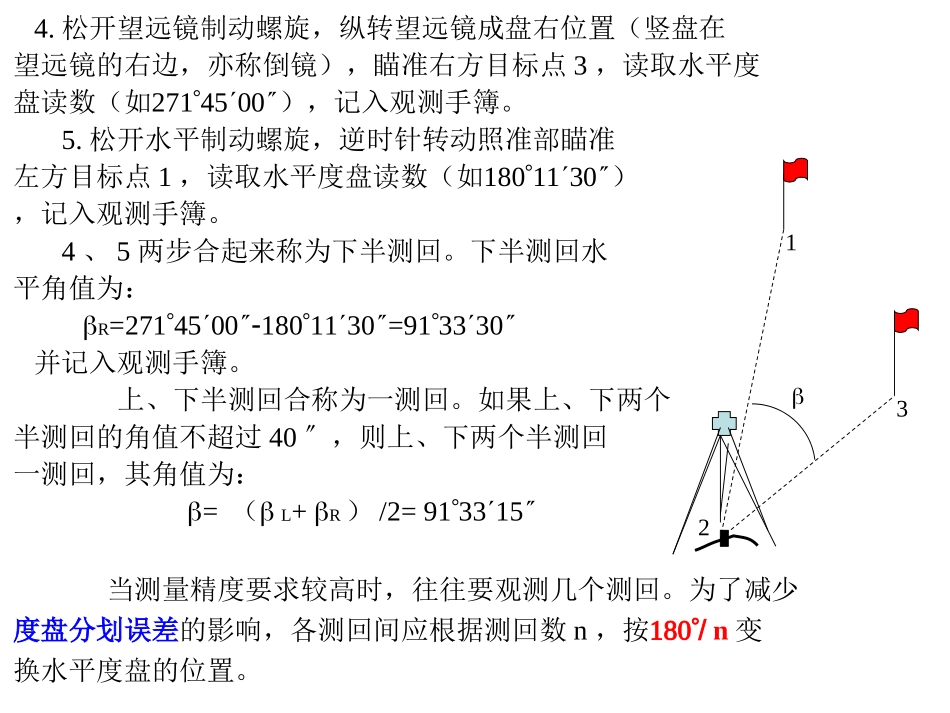

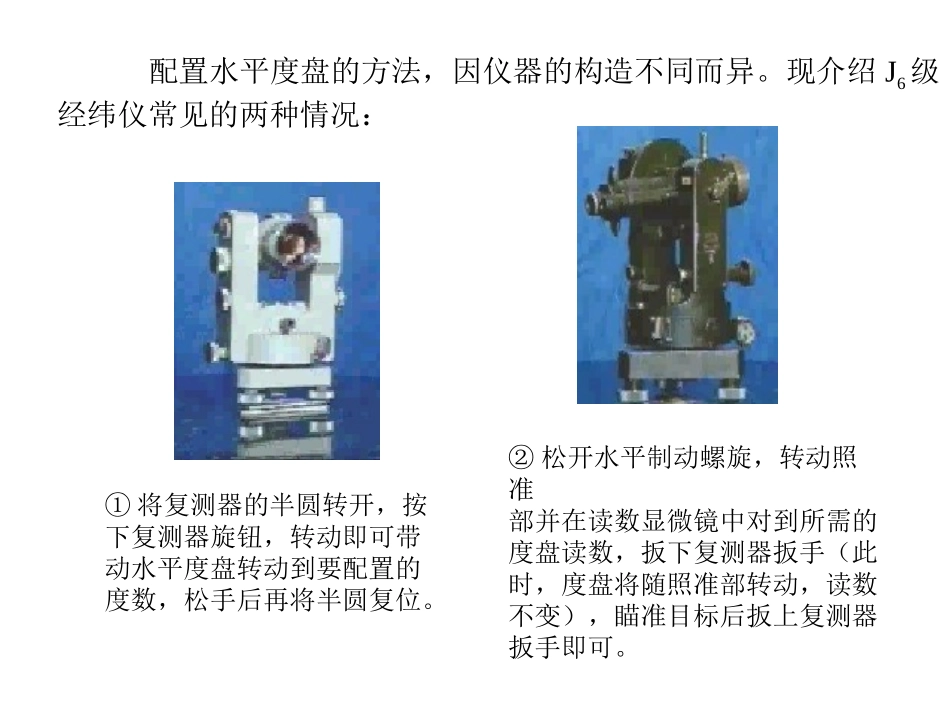

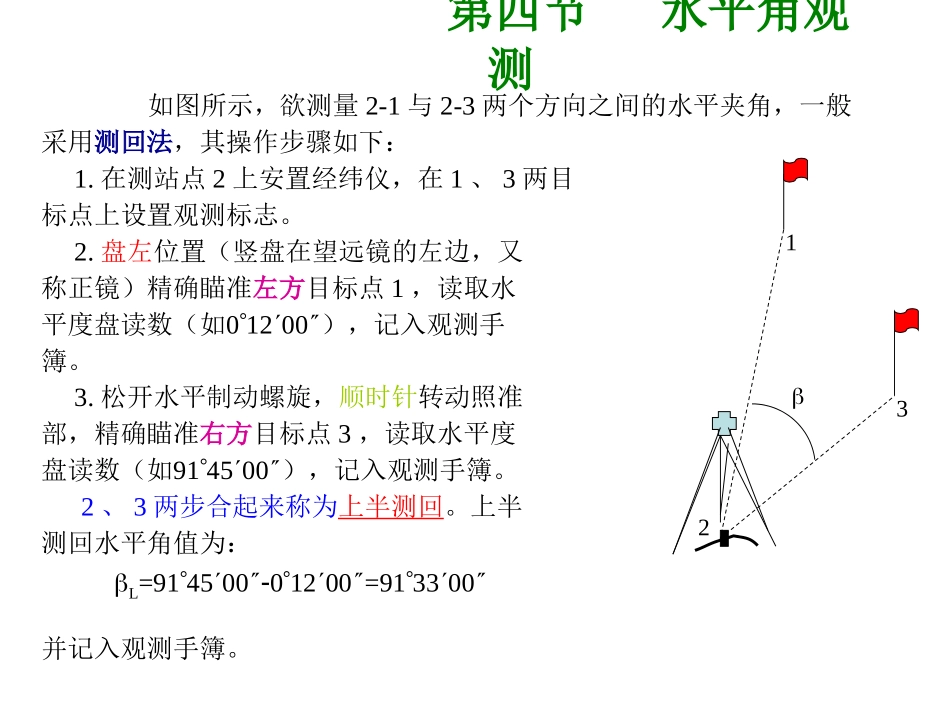

第四节水平角观测如图所示，欲测量2-1与2-3两个方向之间的水平夹角，一般采用测回法，其操作步骤如下：1.在测站点2上安置经纬仪，在1、3两目标点上设置观测标志。2.盘左位置（竖盘在望远镜的左边，又称正镜）精确瞄准左方目标点1，读取水平度盘读数（如），记入观测手簿。3.松开水平制动螺旋，顺时针转动照准部，精确瞄准右方目标点3，读取水平度盘读数（如），记入观测手簿。2、3两步合起来称为上半测回。上半测回水平角值为：L==并记入观测手簿。1234.松开望远镜制动螺旋，纵转望远镜成盘右位置（竖盘在望远镜的右边，亦称倒镜），瞄准右方目标点3，读取水平度盘读数（如），记入观测手簿。5.松开水平制动螺旋，逆时针转动照准部瞄准左方目标点1，读取水平度盘读数（如），记入观测手簿。4、5两步合起来称为下半测回。下半测回水平角值为：R=2711813=3并记入观测手簿。上、下半测回合称为一测回。如果上、下两个半测回的角值不超过40〞，则上、下两个半测回一测回，其角值为：=（L+R）/2=15当测量精度要求较高时，往往要观测几个测回。为了减少度盘分划误差的影响，各测回间应根据测回数n，按n变换水平度盘的位置。123配置水平度盘的方法，因仪器的构造不同而异。现介绍J6级经纬仪常见的两种情况：①将复测器的半圆转开，按下复测器旋钮，转动即可带动水平度盘转动到要配置的度数，松手后再将半圆复位。②松开水平制动螺旋，转动照准部并在读数显微镜中对到所需的度盘读数，扳下复测器扳手（此时，度盘将随照准部转动，读数不变），瞄准目标后扳上复测器扳手即可。测回法观测手簿测站竖盘位置目标水平度盘读数半测回角值一测回角值各测回角值备注1001200第一左913300测回3914500913315211801130右913330327145009133121901124第二左913306测回31814430913309212701148右9133123014500四、方向观测法1．适用：在一个测站上需要观测两个以上方向。2．步骤：（有四个观测方向）ABOCD（（11）上半测回）上半测回选择一明显目标选择一明显目标AA作为起始作为起始方向（零方向），用盘左瞄方向（零方向），用盘左瞄准准AA，配置度盘，顺时针依，配置度盘，顺时针依次观测次观测AA、、BB，，CC，，DD，，AA。。盘左零方向（2）下半测回倒镜成盘右，逆时针依次观测A，D，C，B，A。同理各测回间按1800/N的差值，来配置水平度盘。ABOCD盘右零方向3．计算、记录（1）半测回归零差:J2≤12"；J6≤18"。（2）2C值（两倍照准误差）:2C=盘左读数－（盘右读数±180°）。一测回内2C互差：J2≤18"；J6不作要求。（3）各方向盘左、盘右读数的平均值：平均值=[盘左读数+（盘右读数±180º）]/2注意：零方向观测两次，应将平均值再取平均。（4）归零方向值将各方向平均值分别减去零方向平均值，即得各方向归零方向值。（5）各测回归零方向值的平均值同一方向值各测回间互差:J2≤12"；J6≤24"。图形：方向观测法记录手薄方向观测法记录计算的实例讲解：1、上半测回归零差=0002'12"-0002'06"=6"。2、OA方向2C值=0002'12"-180002'06"=6"。OD方向2C值=182002'24"-2002'24"=0"。这两个方向的2C互差=6"3、OA方向盘左、盘右读数的平均值：(0002'12"+(180002'06"-1800))/2=0002'09"。再取平均得：(0002'09"+0002'03")/2=0002'06"OD方向盘左、盘右读数的平均值：(182002'24"+(2002'24"+1800))/2=182002'24"。4、OB方向的归零方向值：51015'36"-0002'06"=51013'30"。OD方向的归零方向值：182002'24"-0002'06"=182000'18"。5、OB方向各测回归零方向值的平均值：(51013'30"+51013'25")/2=51013'28"。OB方向值各测回间互差:51013'30"-51013'25"=5"。方向观测法小结:一、竖直角的定义在同一竖直面内，倾斜视线与水平线之间的夹角，称为竖直角，又叫高度角，常用表示。如下图所示，视线向上倾斜，竖直角为正，称为仰角；视线向下倾斜，竖直角为负，称为俯角。因...
