HT-DMX系列高清混合矩阵产品资料(2013版)VIP免费

HT-DMX系列高清混合矩阵产品资料(2013版)_第1页
1/4
HT-DMX系列高清混合矩阵产品资料(2013版)_第2页
2/4

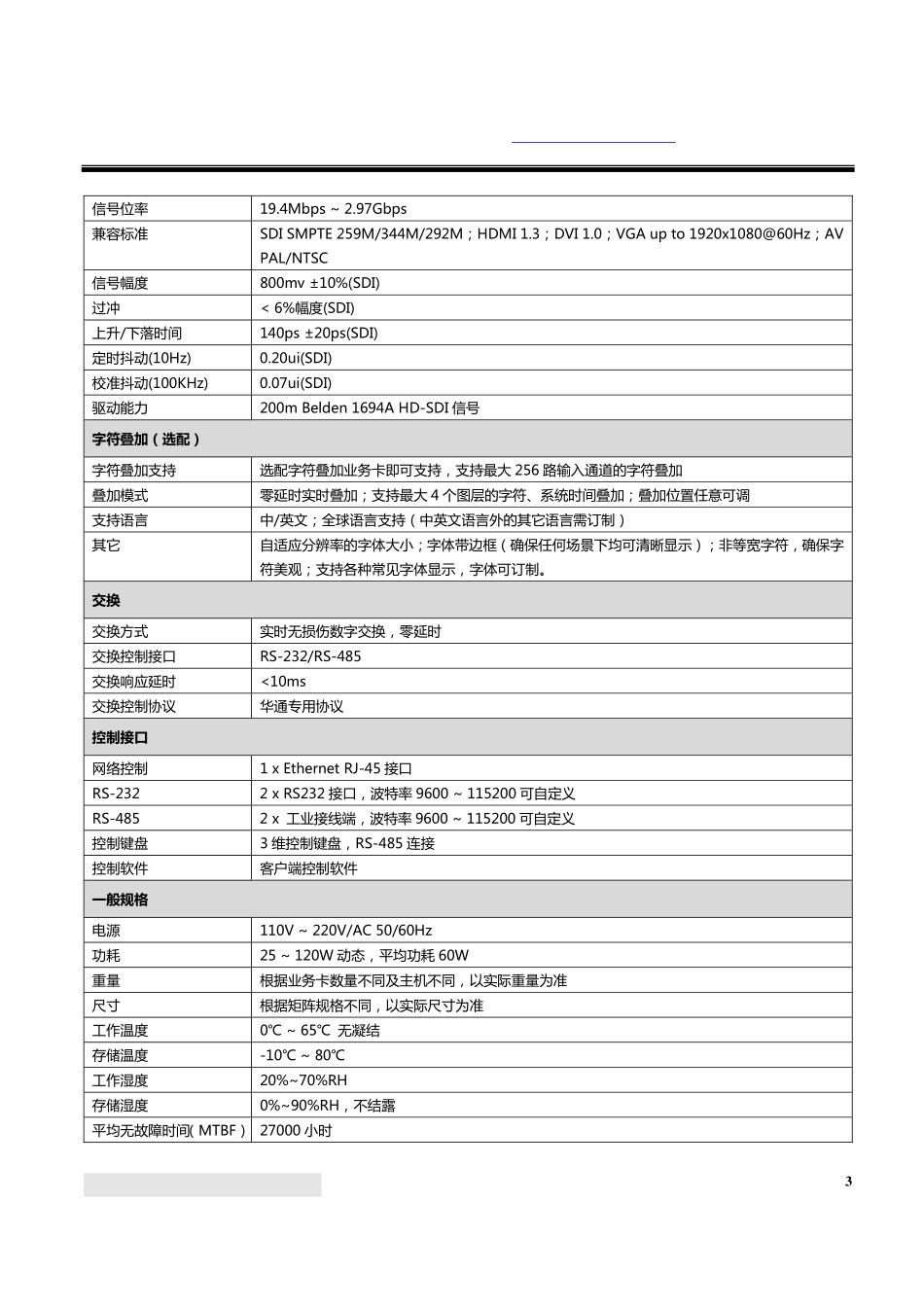

HT-DMX系列高清混合矩阵产品资料(2013版)_第3页
3/4
1HT-808\1616\3232\6464DMXHT-DMX系列混合矩阵【超大规模领先技术3G带宽广播品质无损传输信号增强混合交换字符叠加零延时】�产品简介HT-DMX运用业界领先的高清数字视频信号处理技术和信号交换技术,凝聚了华通工程技术人员近8年的技术经验,是一款为您专业打造的世界级品质、广播级信号标准、稳定可靠、最佳性价比的视频交换产品!HT-DMX采用插卡式模块化结构,在标准工业机箱结构内,最多可同时支持18块输入业务卡和18块输出业务卡,最大矩阵交换规模为72路输入和72路输出。通过选配不同的业务卡,HT-DMX可支持各种常见的视频音频接口(如SDI、HDMI、VGA、DVI、YPbPr、AV等),还可支持光纤传输接口、基于H.264的网络视频解码及编码接口,以及基于HDbaseT技术的传输接口。确切的说,HT-DMX是一款高清\标清、数字\模拟视频交换平台。HT-DMX内建支持对任意视频通道的零延时、高品质和日期时间/字符叠加功能(选配)。HT-DMX对外提供丰富的连接和控制接口,这些接口包括:RS-232、RS485、以太网等,可方便您连接控制键盘、PC机或其它中控系统等。HT-DMX本身提供面板控制功能及基于软件客户端的人性化操作界面,让您操作更方便。2�功能特性�采用业界顶级的SDI信号均衡芯片和线路驱动器件,确保信号的广播级品质;�使用通讯领域专业的时钟恢复芯片,去除SDI信号的时钟抖动,实现信号的恢复和再次驱动;�HT-DMX内置温度传感器群,可实时检测机箱各部分的温度,智能控制开启或关闭散热风扇;�双电源冗余热备份,业务卡支持热拔插,确保设备的7*24小时不间断工作能力;�HT-DMX支持无缝切换,保证不同信号切换时无黑场;�支持多达16个场景保存及调用功能,满足不同切换方案的需求;�机箱采用全铝外壳,带屏蔽信号干扰能力,满足不同场合的使用;�标准工业机箱,模块化设计结构;�性能指标视频输入插卡槽位数不同的规格,数量不一样,以实际数为准每卡输入端子数量4最大(不同业务卡所支持的输入端口数不同,有1路、2路、4路等规格)可选业务卡类型HD-SDI;3G-SDI;VGA、YPbPr、AV、HDMI、DVI业务卡及各类端口的混合业务卡端口物理接口BNC符合IEC169-8标准,VGA/YPbPr/AV/HDMI/DVI工业标准接口信号格式HD/3G-SDI,VGA/YPbPr/AV/HDMI/DVI标准信号信号位率19.4Mbps~2.97Gbps兼容标准SDISMPTE259M/344M/292M;HDMI1.3;DVI1.0;VGAupto1920x1080@60Hz;AVPAL/NTSC信号幅度800mv±10%(SDI)阻抗75Ω(SDI)均衡200mBelden1694AHD-SDI信号视频输出插卡槽位数不同的规格,数量不一样,以实际数为准每卡输出端子数量4最大;支持字符叠加4最大(不同业务卡所支持的输出端口数不同,有1路、2路、4路等)可选业务卡类型HD-SDI,3G-SDI,VGA/YPbPr/AV/HDMI/DVI业务卡及各类端口的混合业务卡端口物理接口BNC符合IEC169-8标准;或VGA/YPbPr/AV/HDMI/DVI工业标准接口信号格式HD/3G-SDI;或VGA/YPbPr/AV/HDMI/DVI标准信号3信号位率19.4Mbps~2.97Gbps兼容标准SDISMPTE259M/344M/292M;HDMI1.3;DVI1.0;VGAupto1920x1080@60Hz;AVPAL/NTSC信号幅度800mv±10%(SDI)过冲<6%幅度(SDI)上升/下落时间140ps±20ps(SDI)定时抖动(10Hz)0.20ui(SDI)校准抖动(100KHz)0.07ui(SDI)驱动能力200mBelden1694AHD-SDI信号字符叠加(选配)字符叠加支持选配字符叠加业务卡即可支持,支持最大256路输入通道的字符叠加叠加模式零延时实时叠加;支持最大4个图层的字符、系统时间叠加;叠加位置任意可调支持语言中/英文;全球语言支持(中英文语言外的其它语言需订制)其它自适应分辨率的字体大小;字体带边框(确保任何场景下均可清晰显示);非等宽字符,确保字符美观;支持各种常见字体显示,字体可订制。交换交换方式实时无损伤数字交换,零延时交换控制接口RS-232/RS-485交换响应延时<10ms交换控制协议华通专用协议控制接口网络控制1xEthernetRJ-45接口RS-2322xRS232接口,波特率9600~115200可自定义RS-4852x工业接线端,波特率9600~115200可自定义控制键盘3维控制键盘,RS-485连接控制软件客户端控制软件一般规格电源110V~220V/AC50/60Hz功耗25~120W动态,平均功耗60W重量根据业务卡数量不同及主机不同,以实际重量为...
