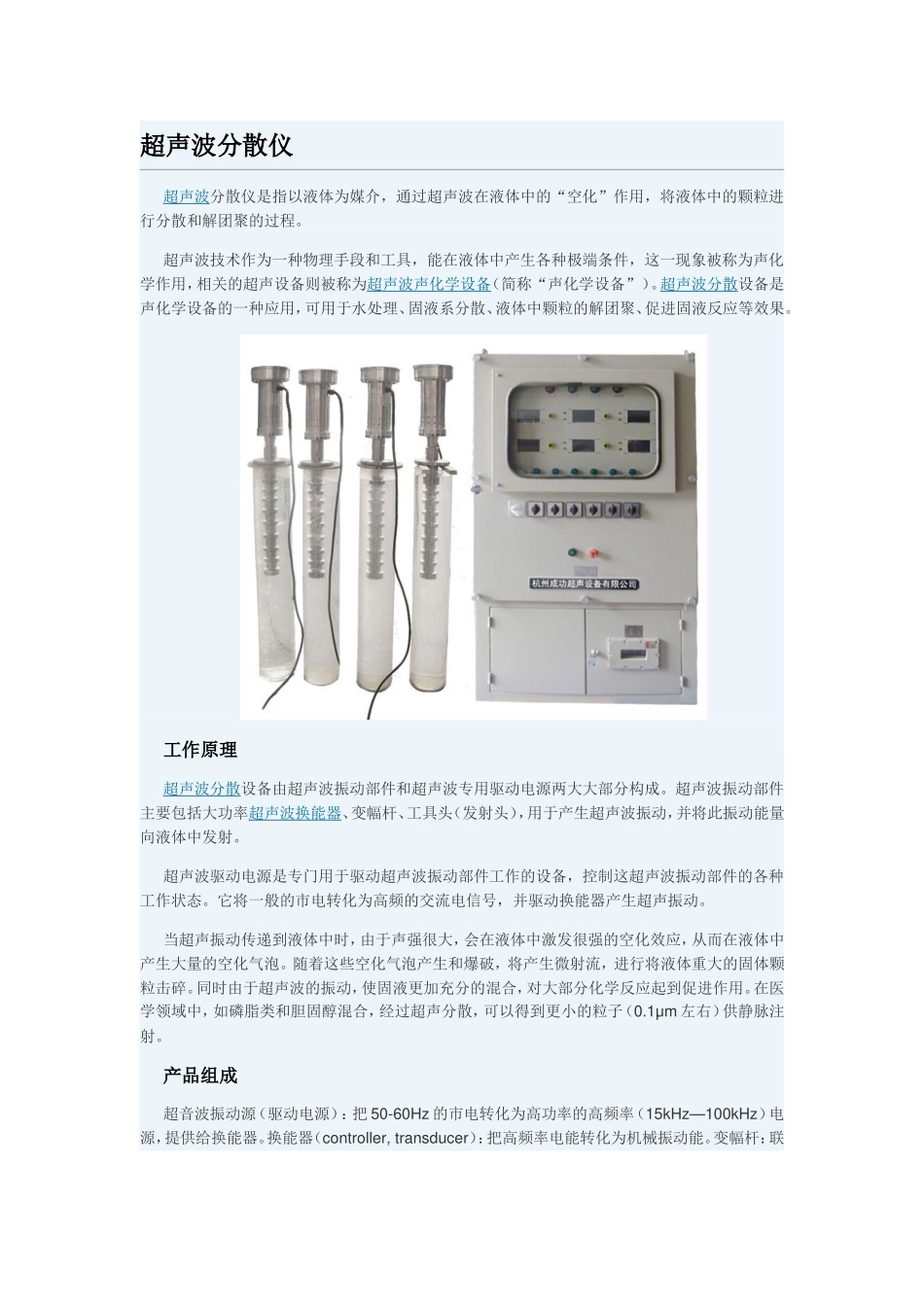

超声波分散仪超声波分散仪是指以液体为媒介，通过超声波在液体中的“空化”作用，将液体中的颗粒进行分散和解团聚的过程。超声波技术作为一种物理手段和工具，能在液体中产生各种极端条件，这一现象被称为声化学作用，相关的超声设备则被称为超声波声化学设备（简称“声化学设备”）。超声波分散设备是声化学设备的一种应用，可用于水处理、固液系分散、液体中颗粒的解团聚、促进固液反应等效果。工作原理超声波分散设备由超声波振动部件和超声波专用驱动电源两大大部分构成。超声波振动部件主要包括大功率超声波换能器、变幅杆、工具头（发射头），用于产生超声波振动，并将此振动能量向液体中发射。超声波驱动电源是专门用于驱动超声波振动部件工作的设备，控制这超声波振动部件的各种工作状态。它将一般的市电转化为高频的交流电信号，并驱动换能器产生超声振动。当超声振动传递到液体中时，由于声强很大，会在液体中激发很强的空化效应，从而在液体中产生大量的空化气泡。随着这些空化气泡产生和爆破，将产生微射流，进行将液体重大的固体颗粒击碎。同时由于超声波的振动，使固液更加充分的混合，对大部分化学反应起到促进作用。在医学领域中，如磷脂类和胆固醇混合，经过超声分散，可以得到更小的粒子（0.1μm左右）供静脉注射。产品组成超音波振动源（驱动电源）：把50-60Hz的市电转化为高功率的高频率（15kHz—100kHz）电源，提供给换能器。换能器（controller,transducer）：把高频率电能转化为机械振动能。变幅杆：联接并固定换能器与工具头，将换能器之振幅放大后传送到工具头。工具头（导入杆）：把机械能和压力传至工作物，同时也有振幅放大的功能。连接螺栓：将以上各组件紧密地连接。产品特点1、功率大，单套最大功率可以达到3000W;2、工作稳定：可全天候连续工作;3、选用钛合金作为换能器和工具头的材料，提高振动传递效率，设备使用寿命大大提高;4、耐高温：辐射头部分，最高可承受600℃;5、耐高压：最高承受压强30Mpa;6、多节工具头设计：有效增大超声波辐射面积，使辐射效果更加均匀;7、可根据客户特殊要求定制各种声化学设备。超声波发生器超声波电源分为自激式和它激式电源，自激式电源称为超声波模拟电源，它激式电源称为超声波发生器。超声波发生器，又称超声波驱动电源、电子箱、超声波控制器，是大功率超声系统的重要组成部分。超声波发生器作用是把市电转换成与超声波换能器相匹配的高频交流电信号，驱动超声波换能器工作。超声波发生器产生一个特定频率的正弦信号或脉冲信号，此特定频率就是换能器工作频率。应用在超声波设备中的超声波频率为20KHz、25KHz、28KHz、33KHz、40KHz、60KHz以及100KHz以上。放大电路形式采用线性放大电路和开关电源电路。开关电源电路的优点：转换效率高，因此大功率超声波电源采用此形式。线性电源电路的优点：不严格要求电路匹配，允许工作频率连续快速变化。超声波发生器有反馈环节，主要提供二个方面的反馈信号：第一个是提供输出功率信号。第二个是提供频率跟踪信号。超声波发生器和模拟电源的区别：自动跟频：设备一旦完成初始设置后，就可以连续作业而无需对发生器进行调节。自动振幅控制：换能器工作过程中负载发生变化时，能自动调整驱动特性，确保工具头得到稳定的振幅。系统保护：系统在不适宜的操作环境下工作时，发生器将停止工作并报警显示，保护设备不受损坏。振幅调整：振幅可在工作过程中瞬间增加或减少，振幅的设置范围：0%~100%。自动搜频：可以自动测定工具头的工作频率并储存。过热保护：能够很好的保护发生器不被损坏。超声波变幅杆超声波变幅杆是超声振动系统中一个重要的组成部分，它在振动系统中的主要作用是把机械振动的质点位移或速度放大，并将超声能量集中在较小的面积上即聚能，因此也称超声变速杆或超声聚能器。原理在高声强超声如超声加工、超声焊接等应用中，辐射面的振动幅度一般需要几十到几百微米，只有在换能器的端面连接超声波变幅杆，才能将机械振动幅度放大到符合要求。另外，超声波变幅杆还可以作为机械阻抗变换器，在换能器和声负载之间进行阻抗匹配，使超声能量更有效地从换能器...
