超声换能器及匹配电路VIP免费

超声换能器及匹配电路_第1页
1/8
超声换能器及匹配电路_第2页
2/8
超声换能器及匹配电路_第3页
3/8

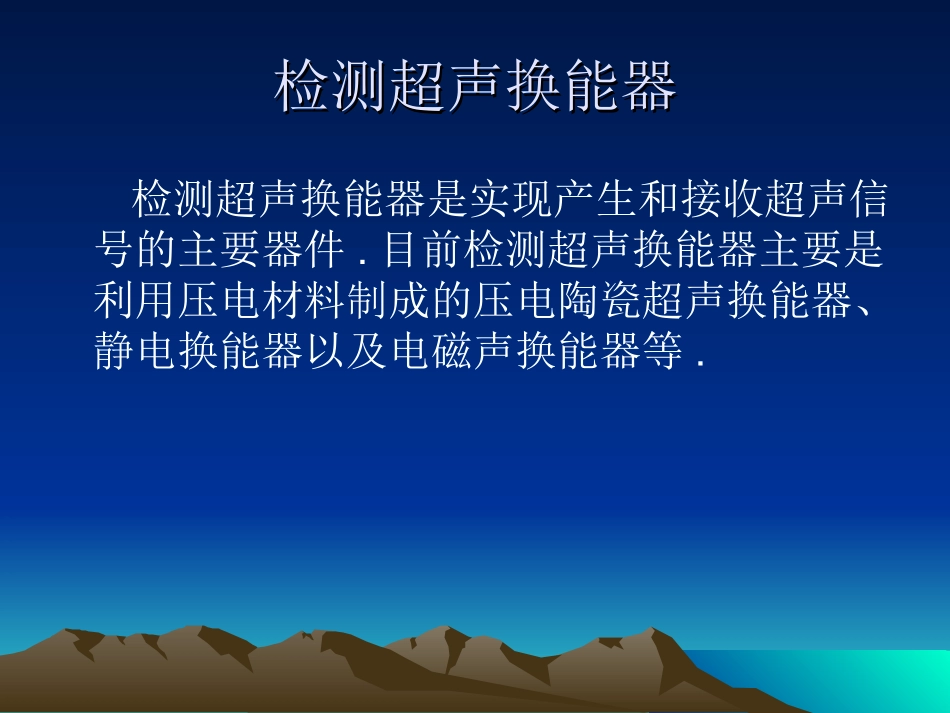

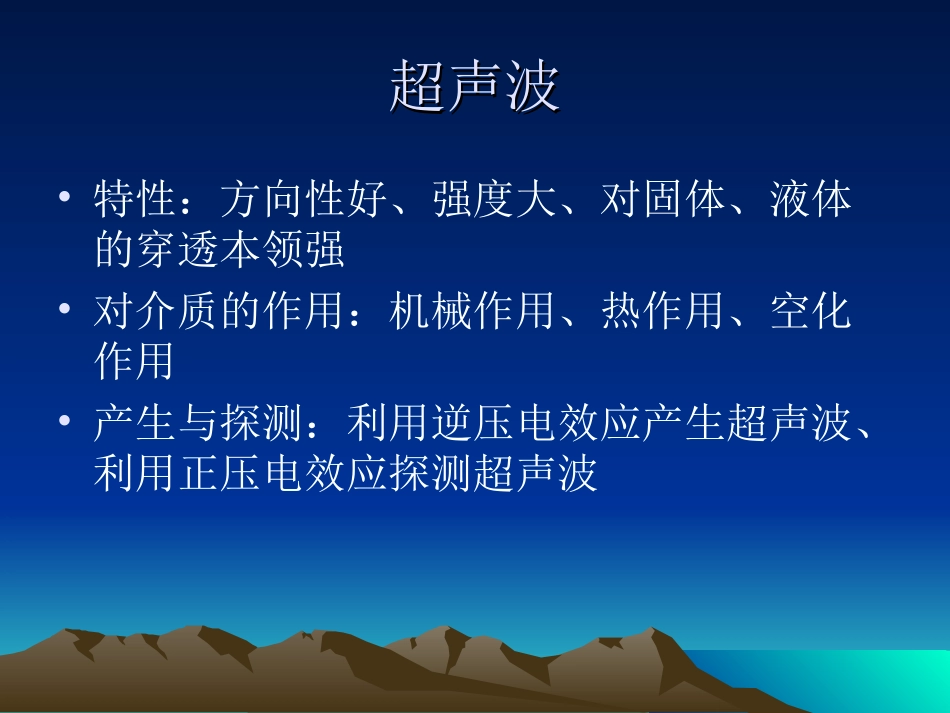

超声换能器及匹配电路超声换能器及匹配电路1313级方宜兵级方宜兵超声波超声波•特性:方向性好、强度大、对固体、液体的穿透本领强•对介质的作用:机械作用、热作用、空化作用•产生与探测:利用逆压电效应产生超声波、利用正压电效应探测超声波检测超声换能器检测超声换能器检测超声换能器是实现产生和接收超声信号的主要器件.目前检测超声换能器主要是利用压电材料制成的压电陶瓷超声换能器、静电换能器以及电磁声换能器等.电磁超声电磁超声F=I×B图为一个传统的压电式超声检测用纵波直探头.静态匹配电路静态匹配电路电感-电容匹配改进电感电容匹配T型匹配比较比较•串联电感匹配后的有功电阻小于并联匹配的有功电阻,且串联匹配后所需的激励电压也小于并联匹配的激励电压.•T型网络匹配,理论推导简单,不必测L1、C1的值;且输出电阻较单个串联电感进一步减小,是一种更好的匹配网络.•改进的电感-电容匹配比电感-电容匹配的可调节参数(L、C)增多一可变电容Cd,且有功电阻也再进一步减少,Qe也再进一步增大,滤波性能也再进一步增加,是一种较理想的匹配.
