第3章 力控 变量VIP专享VIP免费

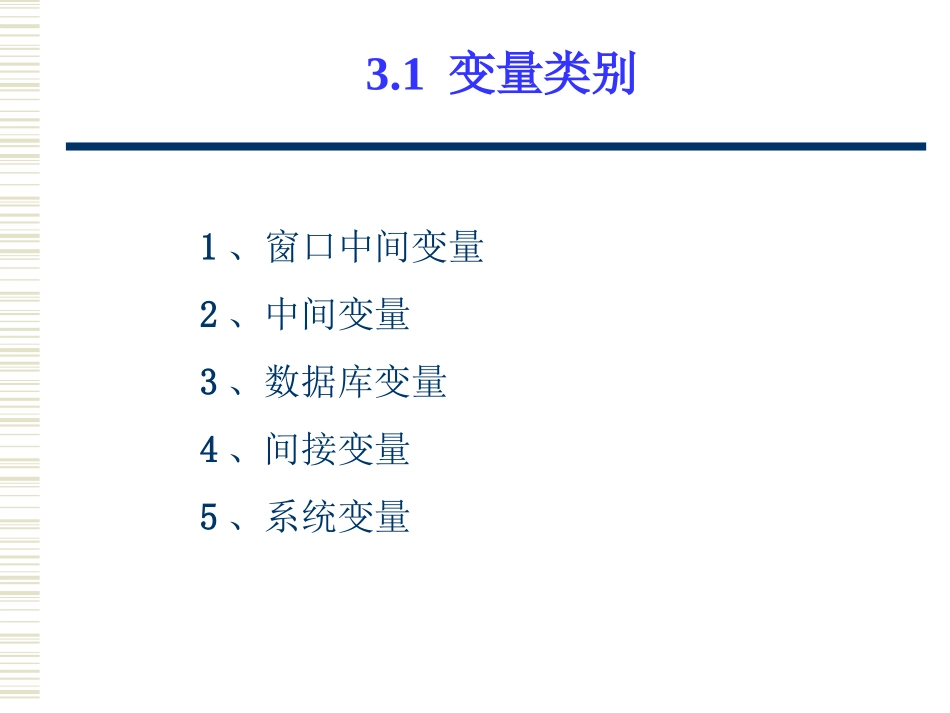

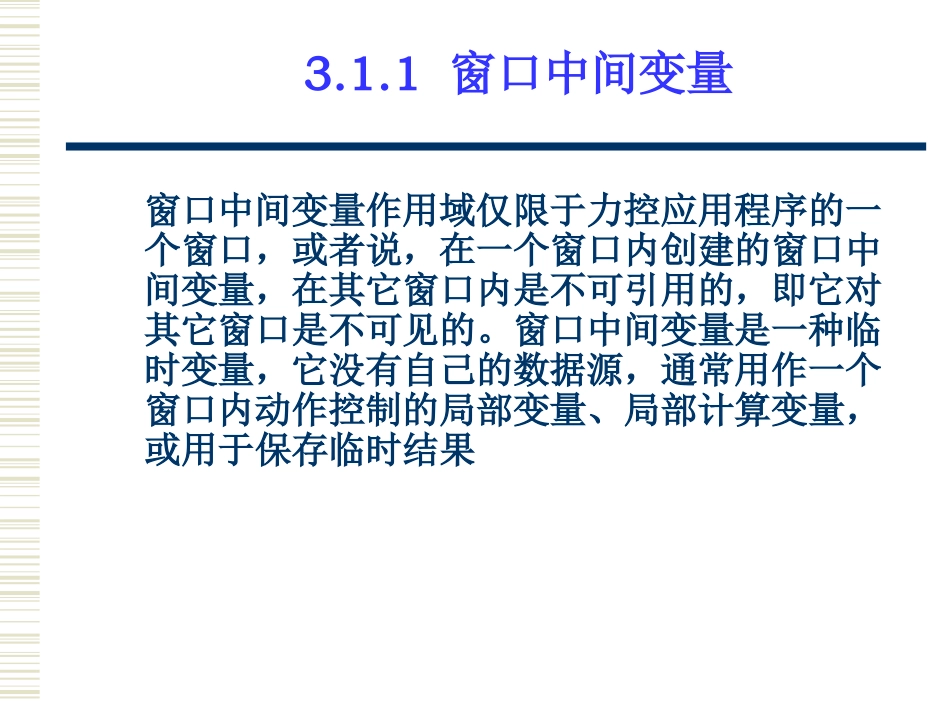

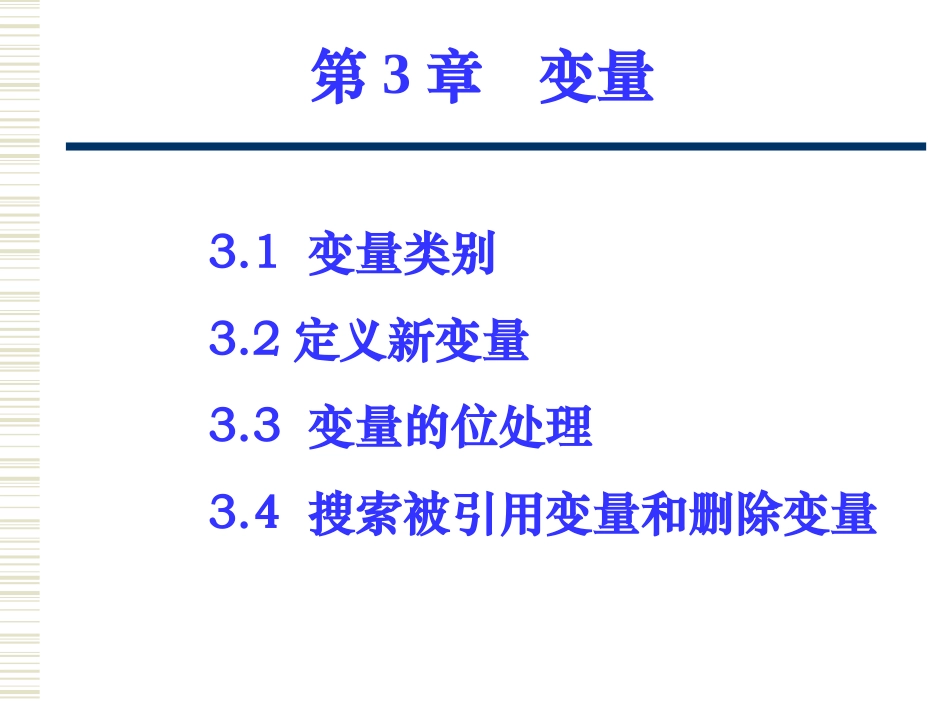

第3章变量3.1变量类别3.2定义新变量3.3变量的位处理3.4搜索被引用变量和删除变量3.1变量类别1、窗口中间变量2、中间变量3、数据库变量4、间接变量5、系统变量3.1.1窗口中间变量窗口中间变量作用域仅限于力控应用程序的一个窗口，或者说，在一个窗口内创建的窗口中间变量，在其它窗口内是不可引用的，即它对其它窗口是不可见的。窗口中间变量是一种临时变量，它没有自己的数据源，通常用作一个窗口内动作控制的局部变量、局部计算变量，或用于保存临时结果3.1.2中间变量中间变量的作用域范围为整个应用程序，不限于单个窗口。一个中间变量，在所有窗口中均可引用。即在对某一窗口的控制中，对中间变量的修改将对其它引用此中间变量的窗口的控制产生影响。窗口中间变量也是一种临时变量，它没有自己的数据源。中间变量适于作为整个应用程序动作控制的全局性变量、全局引用的计算变量或用于保存临时结果。3.1.3间接变量间接变量是一种可以在系统运行时被其它变量代换的变量，一般将间接变量作为其它变量的指针，操作间接变量也就是操作其指向的目标变量，间接变量代换为其它变量后，引用间接变量的地方就相当于在引用代换变量一样例3-1：一个矩形图形上“垂直百分比填充”的动作要求根据不同的条件，数值来自数据库变量LIC101.PV和LIC102.PV。可以引用一个中间变量INDIRECT，做如下表达式：当条件满足条件1时：@INDIRECT=@LIC101.PV;//表达式1当条件满足条件2时：@INDIRECT=@LIC102.PV;//表达式23.1.4数据库变量当要在界面上显示处理数据库中的数据时，需要使用数据库变量。一个数据库变量对应数据库中的一个点参数（关于力控R数据库的信息请参考后面的内容）下面介绍定义变量数据源的方法：激活Draw菜单“特殊功能[S]/数据源”或在导航器中打开“数据源”项，出现如图3－1所示的“数据源定义”列表框：在这个列表框上可以“添加”、“删除”或“修改”变量数据源。可以看到，列表框中已经存在了一个数据源：“本地实时数据库（DB）”。这是系统缺省定义的数据源，它指向本机上的数据库。单击图3－1中的“添加”按钮，出现如图3－2所示的“数据源定义”对话框。3.1.5系统变量力控提供了一些预定义中间变量，称之为系统变量。每个系统变量均有明确的意义，可以完成特定功能。例如，若要显示当前系统时间，可以将系统变量“$time”动画连接到一个字符串显示上，具体参见使用手册系统变量均以美元符号（$）开头。3.2定义新变量在工程项目控制中有很多新的变量要重新定义，若要定义一个新变量，可按如下步骤进行：单击按钮，弹出如图3－5所示变量选择对话框3.3变量的位处理对于数据类型为整型和实型的变量可以按位（BIT）进行读写访问，访问VAR整型变量的16个位，表示方法分别为：VAR.01、…、VAR.16。比如，如果将VAR的值设为2389，则VAR.16、…、VAR.01的值为：0、0、0、0、1、0、0、1、0、1、0、1、0、1、0、1。3.4搜索被引用变量和删除变量已创建的变量若在动画连接、脚本程序或其它表达式中被使用过，则变量成为被引用变量，当要删除一个被引用变量时，首先要找到引用此变量的动画连接和脚本程序，并对其进行修改以取消对变量的引用。对没有被引用过的变量可以直接删除3.4.1删除变量若要删除已创建变量，激活Draw菜单命令“特殊功能[S]/删除变量”，出现如图3-7“删除变量”对话框在下拉框“变量类别”中选择要删除变量的类别，出现提示3.4.2搜索被引用变量Draw提供了搜索被引用变量的功能。若要查询关于变量的全部被引用的情况，激活Draw菜单命令“特殊功能[S]/变量引用导航”，出现如图3－9所示的“选择变量”对话框：首先指定要搜索的变量所属的变量类别。在变量类别下拉框中选择相应变量类别，下面的列表框中自动列出此类别下的全部变量（包括被引用变量、未被引用变量）。选择其中一个或多个变量（若要同时选取多个变量，可在按下“Ctrl”键的同时，用鼠标左键点击），然后单击“搜索”按钮，经过一段时间的搜索后，出现如图3－10所示的“变量引用”对话框：对话框中被搜索的变量名称按树形结构排列显示。如果某一变量名称前面的展开符号显示为“”，表示此...
