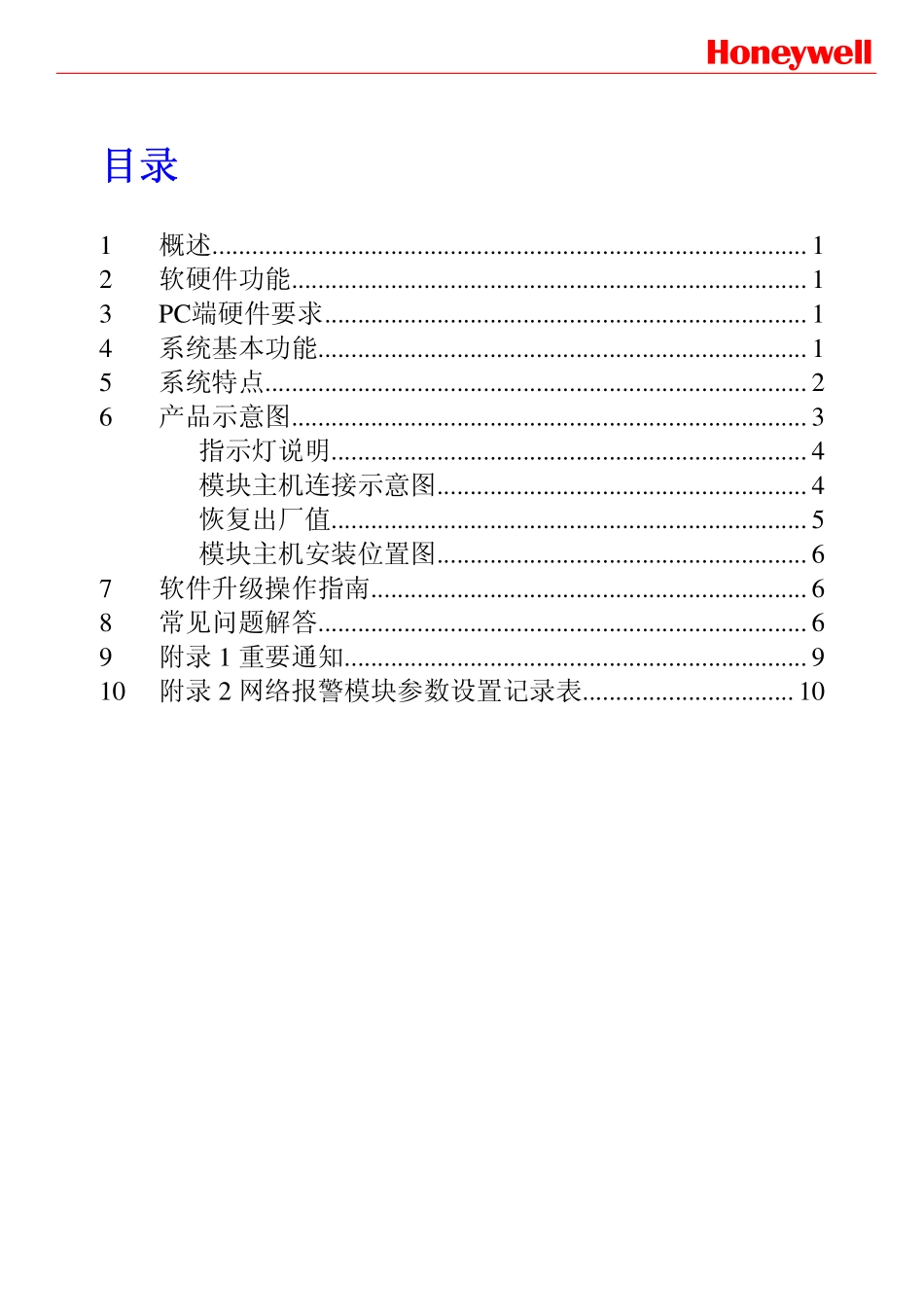

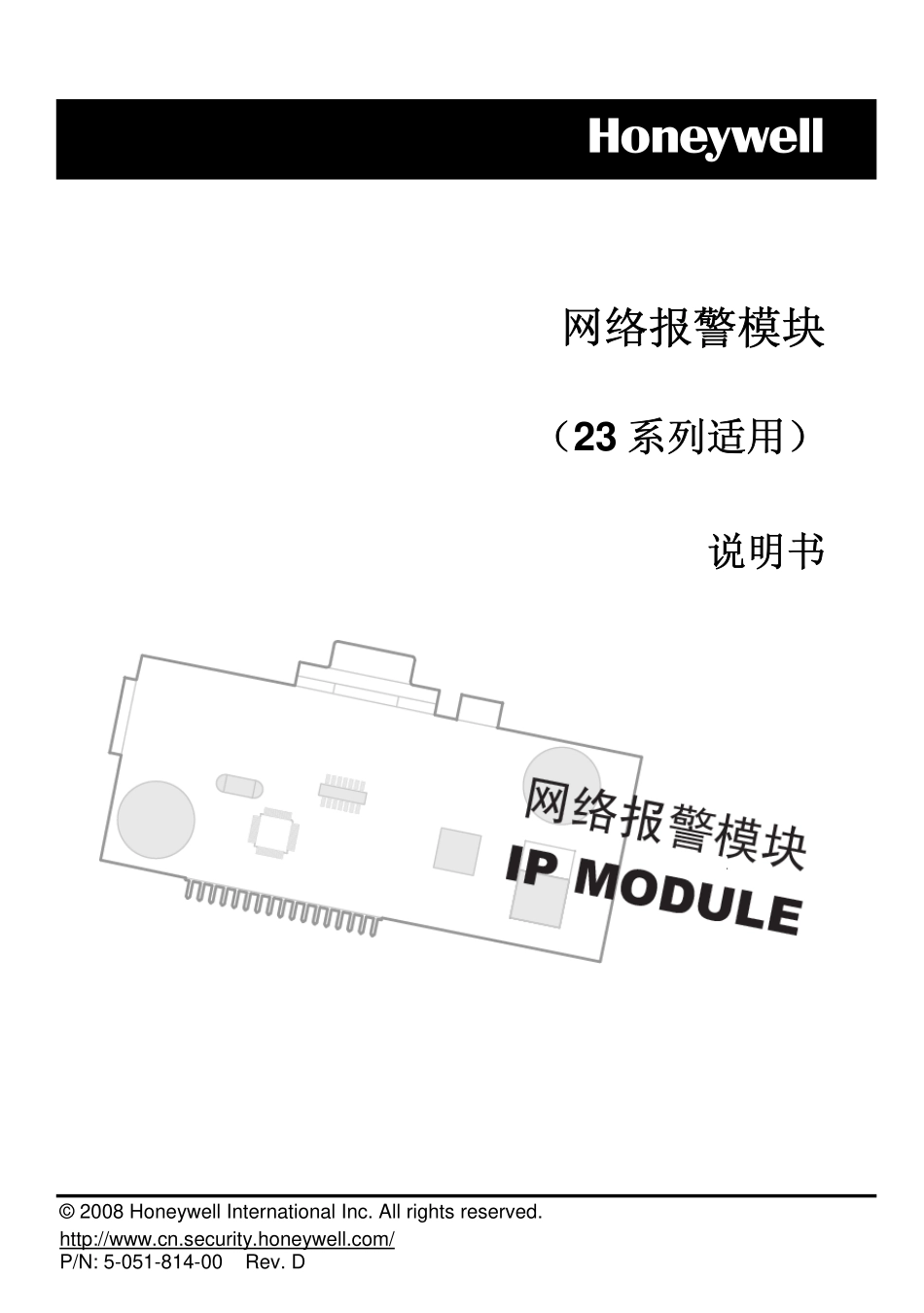

©2008HoneywellInternationalInc.Allrightsreserved.http://www.cn.security.honeywell.com/P/N:5-051-814-00Rev.DHoneywell网络报警模块（23系列适用）说明书HoneywellHoneywell目录1概述..........................................................................................12软硬件功能..............................................................................13PC端硬件要求.........................................................................14系统基本功能..........................................................................15系统特点..................................................................................26产品示意图..............................................................................3指示灯说明........................................................................4模块主机连接示意图........................................................4恢复出厂值........................................................................5模块主机安装位置图........................................................67软件升级操作指南..................................................................68常见问题解答..........................................................................69附录1重要通知......................................................................910附录2网络报警模块参数设置记录表................................10HoneywellHoneywell11概述网络报警模块（IP模块）是23系列报警主机的功能扩展模块，提供通用异步收发器接口和以太网接口间的数据传送功能，基于TCP协议从而提供可靠通信。用户通过IP模块用虚拟键盘设置报警主机，警报发生时，报警主机通过IP模块向远程控制中心发送警报信息。2软硬件功能•8bit微处理器单元（MCU)•40MIPS处理速度•64K闪存•4K随机读取存储器•10BASE-TPHY以太网控制器•10/100M自适应功能•MAC地址出厂编程设定•需要通过PC机软件对IP模块的IP地址和端口进行设定3PC端硬件要求•PIII及以上配置•128M以上内存•2G以上硬盘•10M/100M自适应网卡•操作系统WINDOWS2000及以上（必须关闭系统防火墙）4系统基本功能•同时具有服务器和客户机功能，TCP/IP数据栈在其上运行•供电后IP模块开始监听并且与远程客户机连接系统特点2•数据通过网口进入模块并转换成串行数据，然后通过通用异步收发器发送报警主机•从报警主机接收数据，转换成TCP数据包发送到本地网络•虚拟主机键盘控制，提供用户更方便的操作和配置注意请在使用IP模块前查看附录1的重要通知。5系统特点•AES-128bit加密通信，更安全的网络设备•支持23系列报警主机•与10/100BASE-T网络兼容，具有10M速率•安装简便易行，兼容性高•供电方式灵活，可由主机直接供电，或由DC电源独立供电•工作电压：DC12V-15V，电流：50mA-75mA•可恢复出厂配置带电重启功能如图1，当系统工作不稳定时，可长按S1按钮3秒钟，系统自动重启。灵活的配置功能可通过软件，自动发现IP模块，可配置其IP，网关，上报IP、端口及模块编号。远程升级功能10M/100M自适应功能，可通过网络接口在远程控制下进行IP模块的软件版本更新。网络故障保护功能网络通信出现问题或远程服务关闭时，自动存储信息。系统保护功能内置程序监控功能，外部设有电源监控复位芯片。数据回放功能网络报警是作为传统电话线报警的协作方式，当主机与接警中心电话线通信失败同时交流电源掉电，且主机使用后备电池工作至电压低时，主机将会自动将没有上报的信息存储。当需要获取存储的信息时，如图1，长按S2按钮3秒钟，D5红灯亮起，触发回放功能，获取低电压期间未上报的信息。注意数据回放功能适用于主机通信检测，电源检测，电池检测生效时，并且回读的IP模块DATA线必须与主机断开。Honeywell3虚拟键盘功能当报警主机与网络模块相连后，可从PC端软件反向操作主机，替代部分键盘功能。6产品示意图图1产品示...
