第4章点状符号的设计VIP免费

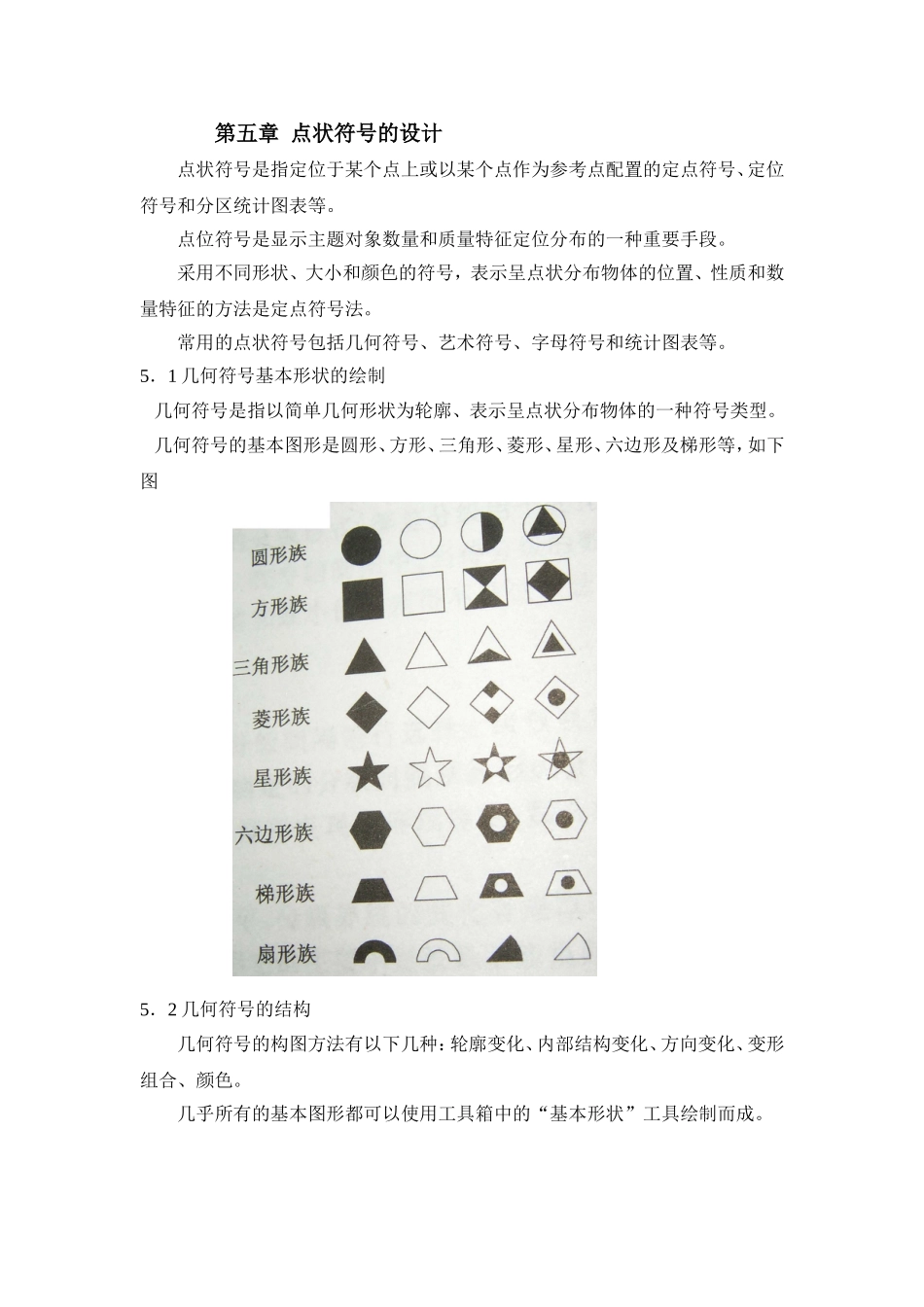

第4章点状符号的设计_第1页
1/4
第4章点状符号的设计_第2页
2/4

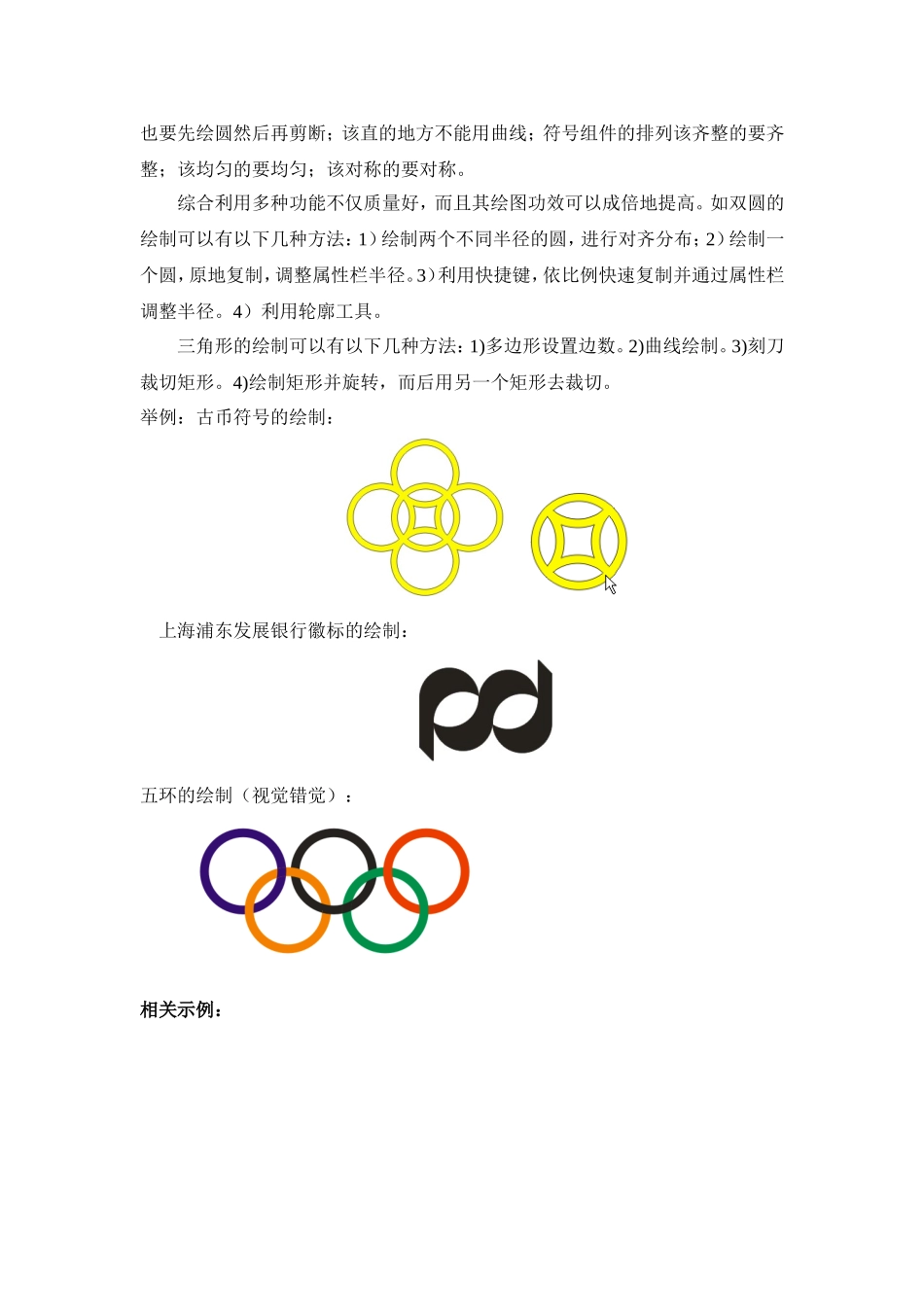

第4章点状符号的设计_第3页
3/4
第五章点状符号的设计点状符号是指定位于某个点上或以某个点作为参考点配置的定点符号、定位符号和分区统计图表等。点位符号是显示主题对象数量和质量特征定位分布的一种重要手段。采用不同形状、大小和颜色的符号,表示呈点状分布物体的位置、性质和数量特征的方法是定点符号法。常用的点状符号包括几何符号、艺术符号、字母符号和统计图表等。5.1几何符号基本形状的绘制几何符号是指以简单几何形状为轮廓、表示呈点状分布物体的一种符号类型。几何符号的基本图形是圆形、方形、三角形、菱形、星形、六边形及梯形等,如下图5.2几何符号的结构几何符号的构图方法有以下几种:轮廓变化、内部结构变化、方向变化、变形组合、颜色。几乎所有的基本图形都可以使用工具箱中的“基本形状”工具绘制而成。5.3字母符号字母符号就是用汉字或西文字母,再配以简单的基本图形而构成的符号。字母符号的字体一般采用黑体,粗大明显。5.4艺术符号艺术符号包括象形符号和透视符号两种。艺术符号广泛应用于人文经济地图和旅游地图。5.5利用CorelDraw完成符号制作利用基本操作、排列分布、修整等操作完成符号绘制。几何符号的绘制要遵循方圆、挺直、齐整、对称、均匀等原则。换言之,该方圆的地方一定要用矩形工具绘。该圆的地方一定要用圆形工具绘,那怕是一小段弧也要先绘圆然后再剪断;该直的地方不能用曲线;符号组件的排列该齐整的要齐整;该均匀的要均匀;该对称的要对称。综合利用多种功能不仅质量好,而且其绘图功效可以成倍地提高。如双圆的绘制可以有以下几种方法:1)绘制两个不同半径的圆,进行对齐分布;2)绘制一个圆,原地复制,调整属性栏半径。3)利用快捷键,依比例快速复制并通过属性栏调整半径。4)利用轮廓工具。三角形的绘制可以有以下几种方法:1)多边形设置边数。2)曲线绘制。3)刻刀裁切矩形。4)绘制矩形并旋转,而后用另一个矩形去裁切。举例:古币符号的绘制:上海浦东发展银行徽标的绘制:五环的绘制(视觉错觉):相关示例:
