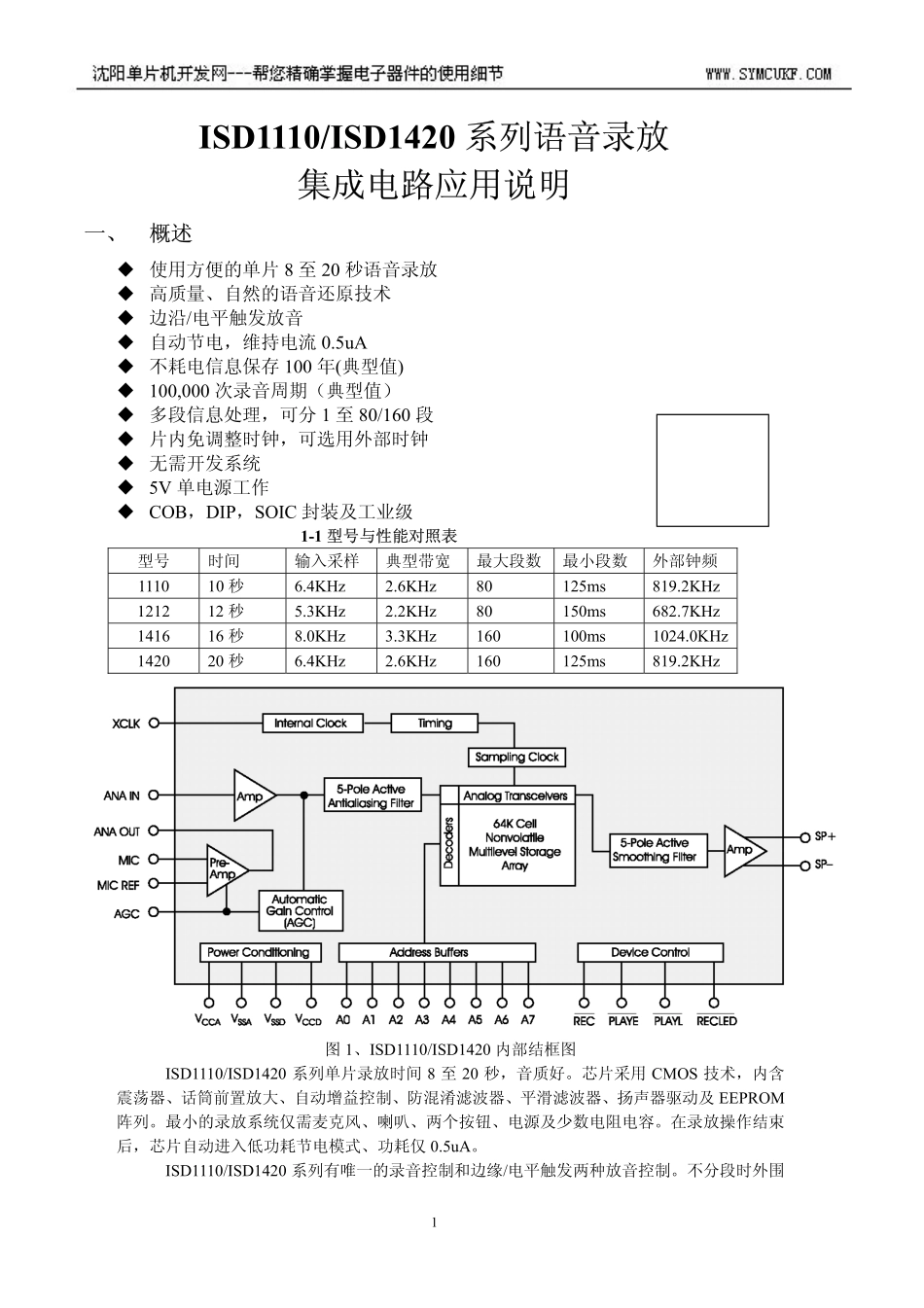

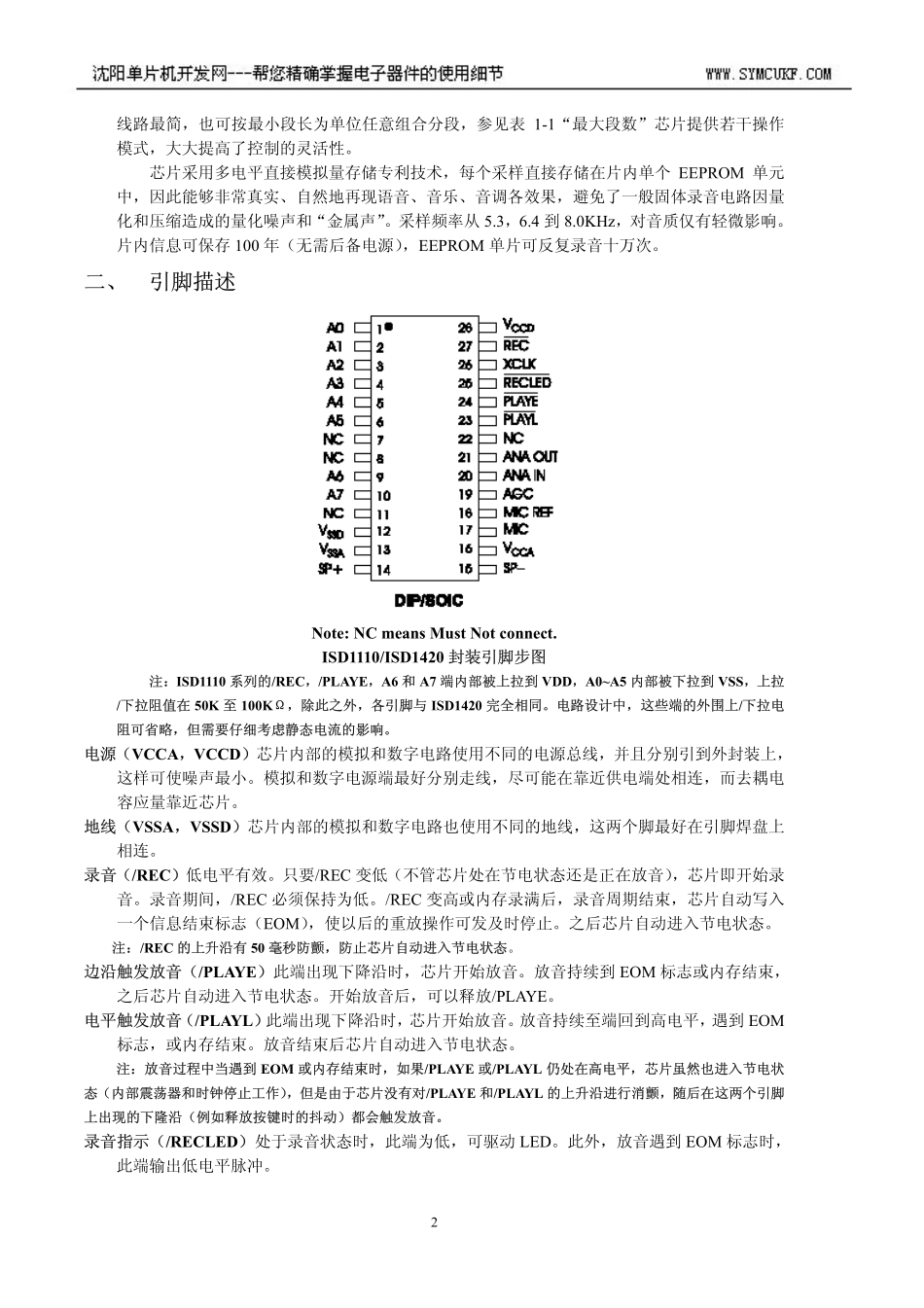

1ISD1110/ISD1420系列语音录放集成电路应用说明一、概述�使用方便的单片8至20秒语音录放�高质量、自然的语音还原技术�边沿/电平触发放音�自动节电，维持电流0.5uA�不耗电信息保存100年(典型值)�100,000次录音周期（典型值）�多段信息处理，可分1至80/160段�片内免调整时钟，可选用外部时钟�无需开发系统�5V单电源工作�COB，DIP，SOIC封装及工业级1-1型号与性能对照表型号时间输入采样典型带宽最大段数最小段数外部钟频111010秒6.4KHz2.6KHz80125ms819.2KHz121212秒5.3KHz2.2KHz80150ms682.7KHz141616秒8.0KHz3.3KHz160100ms1024.0KHz142020秒6.4KHz2.6KHz160125ms819.2KHz图1、ISD1110/ISD1420内部结框图ISD1110/ISD1420系列单片录放时间8至20秒，音质好。芯片采用CMOS技术，内含震荡器、话筒前置放大、自动增益控制、防混淆滤波器、平滑滤波器、扬声器驱动及EEPROM阵列。最小的录放系统仅需麦克风、喇叭、两个按钮、电源及少数电阻电容。在录放操作结束后，芯片自动进入低功耗节电模式、功耗仅0.5uA。ISD1110/ISD1420系列有唯一的录音控制和边缘/电平触发两种放音控制。不分段时外围2线路最简，也可按最小段长为单位任意组合分段，参见表1-1“最大段数”芯片提供若干操作模式，大大提高了控制的灵活性。芯片采用多电平直接模拟量存储专利技术，每个采样直接存储在片内单个EEPROM单元中，因此能够非常真实、自然地再现语音、音乐、音调各效果，避免了一般固体录音电路因量化和压缩造成的量化噪声和“金属声”。采样频率从5.3，6.4到8.0KHz，对音质仅有轻微影响。片内信息可保存100年（无需后备电源），EEPROM单片可反复录音十万次。二、引脚描述Note:NCmeansMustNotconnect.ISD1110/ISD1420封装引脚步图注：ISD1110系列的/REC，/PLAYE，A6和A7端内部被上拉到VDD，A0~A5内部被下拉到VSS，上拉/下拉阻值在50K至100KΩ，除此之外，各引脚与ISD1420完全相同。电路设计中，这些端的外围上/下拉电阻可省略，但需要仔细考虑静态电流的影响。电源（VCCA，VCCD）芯片内部的模拟和数字电路使用不同的电源总线，并且分别引到外封装上，这样可使噪声最小。模拟和数字电源端最好分别走线，尽可能在靠近供电端处相连，而去耦电容应量靠近芯片。地线（VSSA，VSSD）芯片内部的模拟和数字电路也使用不同的地线，这两个脚最好在引脚焊盘上相连。录音（/REC）低电平有效。只要/REC变低（不管芯片处在节电状态还是正在放音），芯片即开始录音。录音期间，/REC必须保持为低。/REC变高或内存录满后，录音周期结束，芯片自动写入一个信息结束标志（EOM），使以后的重放操作可发及时停止。之后芯片自动进入节电状态。注：/REC的上升沿有50毫秒防颤，防止芯片自动进入节电状态。边沿触发放音（/PLAYE）此端出现下降沿时，芯片开始放音。放音持续到EOM标志或内存结束，之后芯片自动进入节电状态。开始放音后，可以释放/PLAYE。电平触发放音（/PLAYL）此端出现下降沿时，芯片开始放音。放音持续至端回到高电平，遇到EOM标志，或内存结束。放音结束后芯片自动进入节电状态。注：放音过程中当遇到EOM或内存结束时，如果/PLAYE或/PLAYL仍处在高电平，芯片虽然也进入节电状态（内部震荡器和时钟停止工作），但是由于芯片没有对/PLAYE和/PLAYL的上升沿进行消颤，随后在这两个引脚上出现的下隆沿（例如释放按键时的抖动）都会触发放音。录音指示（/RECLED）处于录音状态时，此端为低，可驱动LED。此外，放音遇到EOM标志时，此端输出低电平脉冲。3话筒输入（MIC）此端边至片内前置放大器。片内自动增益控制电路（AGC）将前置增益控制在-15至24dB。外接话筒应通过串联电容耦合到此端。耦合电容值和此端的10KΩ输入阻抗决定了芯片频带的低频截止点。话筒参考（MICREF）此端是前置放大器的反向输入。当以差分形式连接话筒时，可减小噪声，提高共模抑制比。自动增益控制（AGC）AGC动态调节器整前置境益以补偿话筒输入电平的宽幅变化，使得录制变化很大的音量（从耳语到喧哗嚣声）时失真都能保持最小。响应时间取决于此端的5KΩ输入阻抗和外接的对地电容（即线路图中的C6）的时间常数。释放时间取决于此端外接的...
