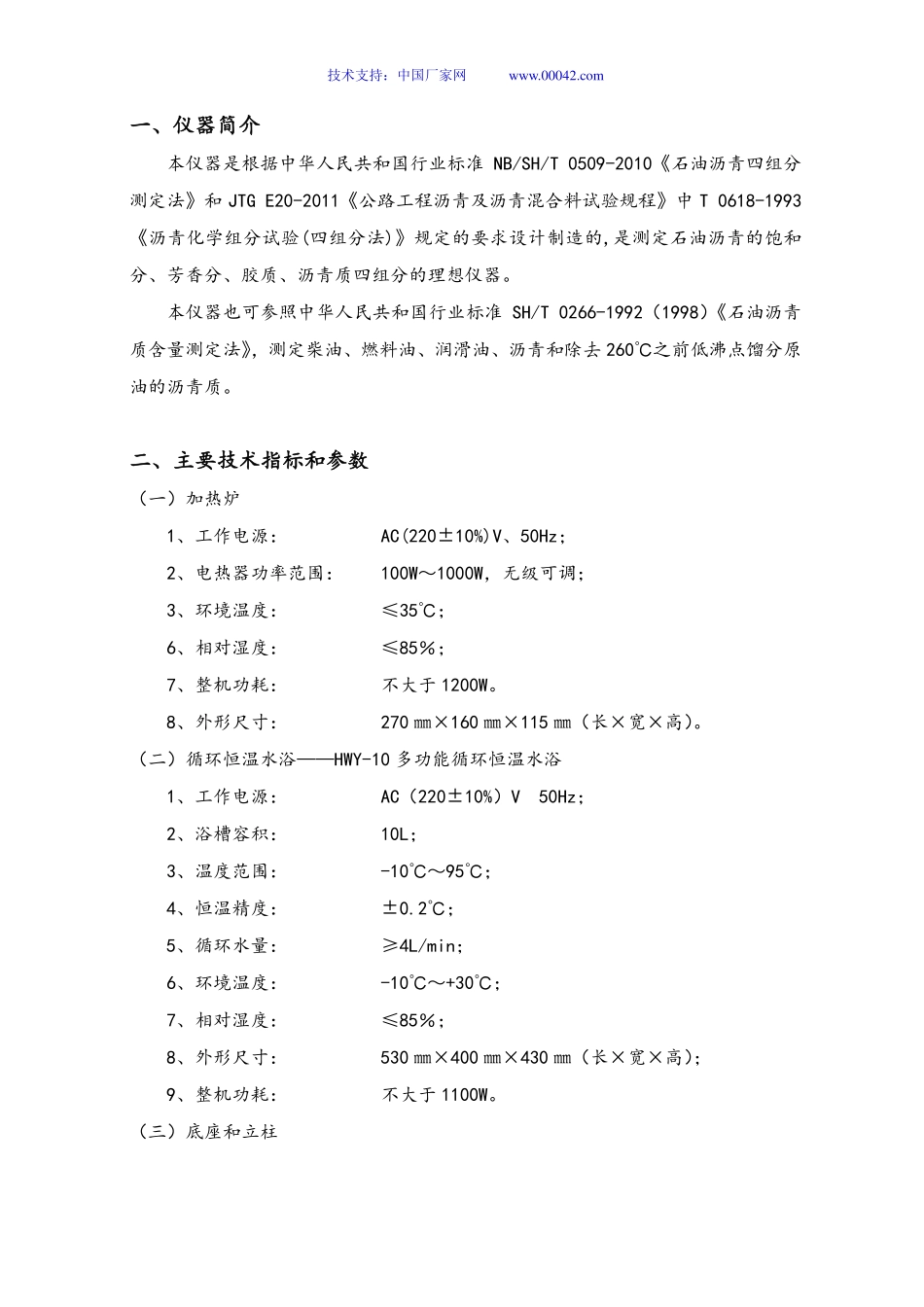

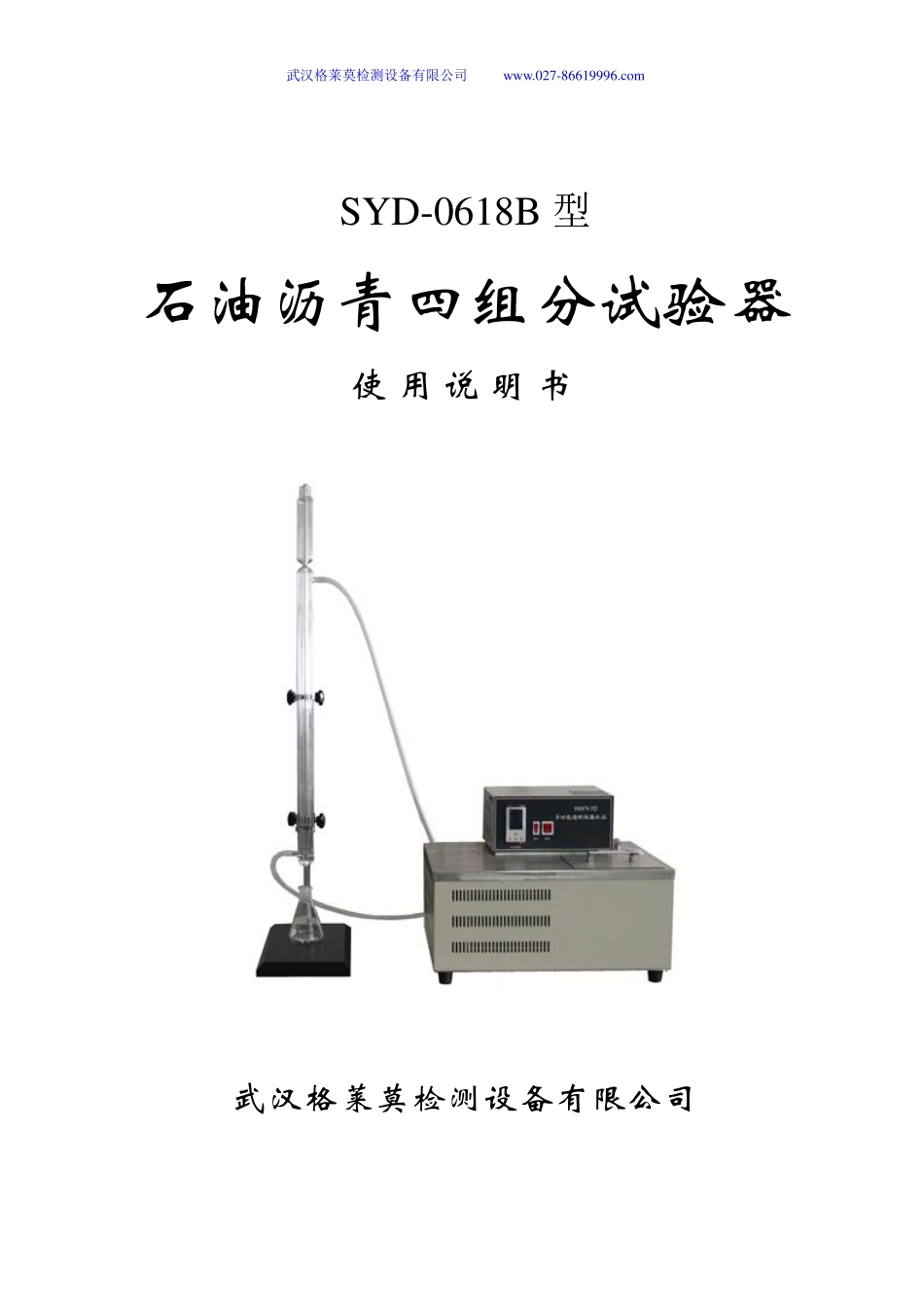

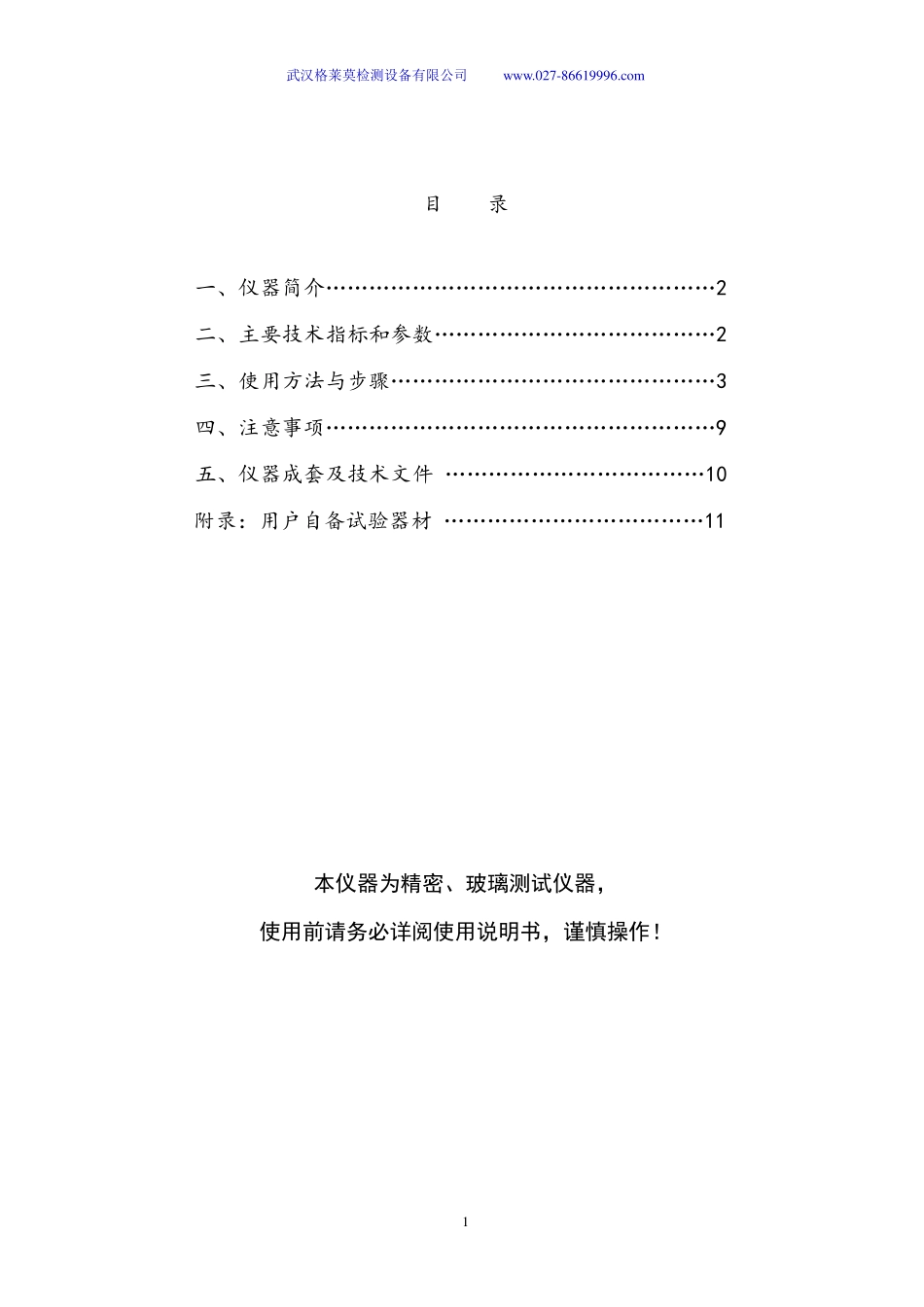

武汉格莱莫检测设备有限公司www.027-86619996.comSYD-0618B型石油沥青四组分试验器使用说明书武汉格莱莫检测设备有限公司武汉格莱莫检测设备有限公司www.027-86619996.com1目录一、仪器简介………………………………………………2二、主要技术指标和参数…………………………………2三、使用方法与步骤………………………………………3四、注意事项………………………………………………9五、仪器成套及技术文件………………………………10附录：用户自备试验器材………………………………11本仪器为精密、玻璃测试仪器，使用前请务必详阅使用说明书，谨慎操作！技术支持：中国厂家网www.00042.com一、仪器简介本仪器是根据中华人民共和国行业标准NB/SH/T0509-2010《石油沥青四组分测定法》和JTGE20-2011《公路工程沥青及沥青混合料试验规程》中T0618-1993《沥青化学组分试验(四组分法)》规定的要求设计制造的,是测定石油沥青的饱和分、芳香分、胶质、沥青质四组分的理想仪器。本仪器也可参照中华人民共和国行业标准SH/T0266-1992（1998）《石油沥青质含量测定法》，测定柴油、燃料油、润滑油、沥青和除去260℃之前低沸点馏分原油的沥青质。二、主要技术指标和参数（一）加热炉1、工作电源：AC(220±10%)V、50Hz；2、电热器功率范围：100W～1000W，无级可调；3、环境温度：≤35℃；6、相对湿度：≤85％；7、整机功耗：不大于1200W。8、外形尺寸：270㎜×160㎜×115㎜（长×宽×高）。（二）循环恒温水浴——HWY-10多功能循环恒温水浴1、工作电源：AC（220±10%）V50Hz；2、浴槽容积：10L；3、温度范围：-10℃～95℃；4、恒温精度：±0.2℃；5、循环水量：≥4L/min；6、环境温度：-10℃～+30℃；7、相对湿度：≤85％；8、外形尺寸：530㎜×400㎜×430㎜（长×宽×高）；9、整机功耗：不大于1100W。（三）底座和立柱武汉格莱莫检测设备有限公司www.027-86619996.com31、底座尺寸：345㎜×210㎜；2、立柱总高：1120㎜。三、使用方法与步骤（一）测试前的准备工作1、仔细阅读中华人民共和国行业标准NB/SH/T0509-2010《石油沥青四组分测定法》和JTGE20-2011《公路工程沥青及沥青混合料试验规程》中T0618-1993《沥青化学组分试验(四组分法)》，或SH/T0266-1992（1998）《石油沥青质含量测定法》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。2、按标准所规定的要求，准备好如下试验用的试验器具、试样、各种材料等。⑴沥青抽提器：球形冷凝器及100mL抽提器。⑵玻璃吸附柱：外面带夹套，热水循环保温。⑶循环恒温水浴：控温准确度为±0.2℃。⑷磨口锥形瓶：250mL。⑸量筒：20mL、50mL、100mL。⑹硅胶：细孔、粒度0.42㎜～0.15㎜（40目～100目）。⑺定量滤纸：中速，Φ110㎜～125㎜。⑻加热炉。⑼二联橡皮球。⑽玻璃漏斗。⑾漏斗架。⑿石油醚：60℃～90℃，分析纯。⒀分析天平：感量不大于1g、1mg、0.1mg。⒁氧化铝：层析用、中性，粒度0.15㎜～0.075㎜（100目～200目），比表面积大于150m2/g，孔体积2503/g。⒂干燥器。⒃正庚烷：分析纯。⒄甲苯、无水乙醇、丙酮：分析纯。技术支持：中国厂家网www.00042.com⒅真空干燥箱。⒆高温炉：0℃～1000℃，有自动温度控制器。⒇其它：瓷蒸发皿（300mL）、吸液管、蒸馏水、大细口瓶等。注：上述试验用品中，第⑴~⑾项由本仪器配置，第⑿~⒇项由用户自备。3、按试验的要求组装好试验装置，其中，沥青质含量测定试验装置见图1所示，饱和分、芳香分及胶质含量的测定试验装置见图2所示。4、将沥青质测定器、玻璃吸附柱、锥形瓶等洗净、编号，并置105℃±5℃的烘箱中烘干至恒重，称其质量，准确至0.1mg。5、活化氧化铝：将氧化铝倾入瓷发皿，并置于高温炉（500℃）中加热6h。然武汉格莱莫检测设备有限公司www.027-86619996.com5后，取出瓷蒸发皿置干燥器中，冷却至室温，将氧化铝装入已称质量的细口瓶中，并用吸液管加入氧化铝质量1%的蒸馏水，塞紧橡皮塞。剧烈摇动瓶中氧化铝及蒸馏水5min，放置24h备用。活化后的氧化铝一般可使用两周，时间较长或已吸水者，需要重新活化处理。6、正庚烷及石油醚脱去芳烃：将100g活化后的硅胶置玻璃吸附柱中...
