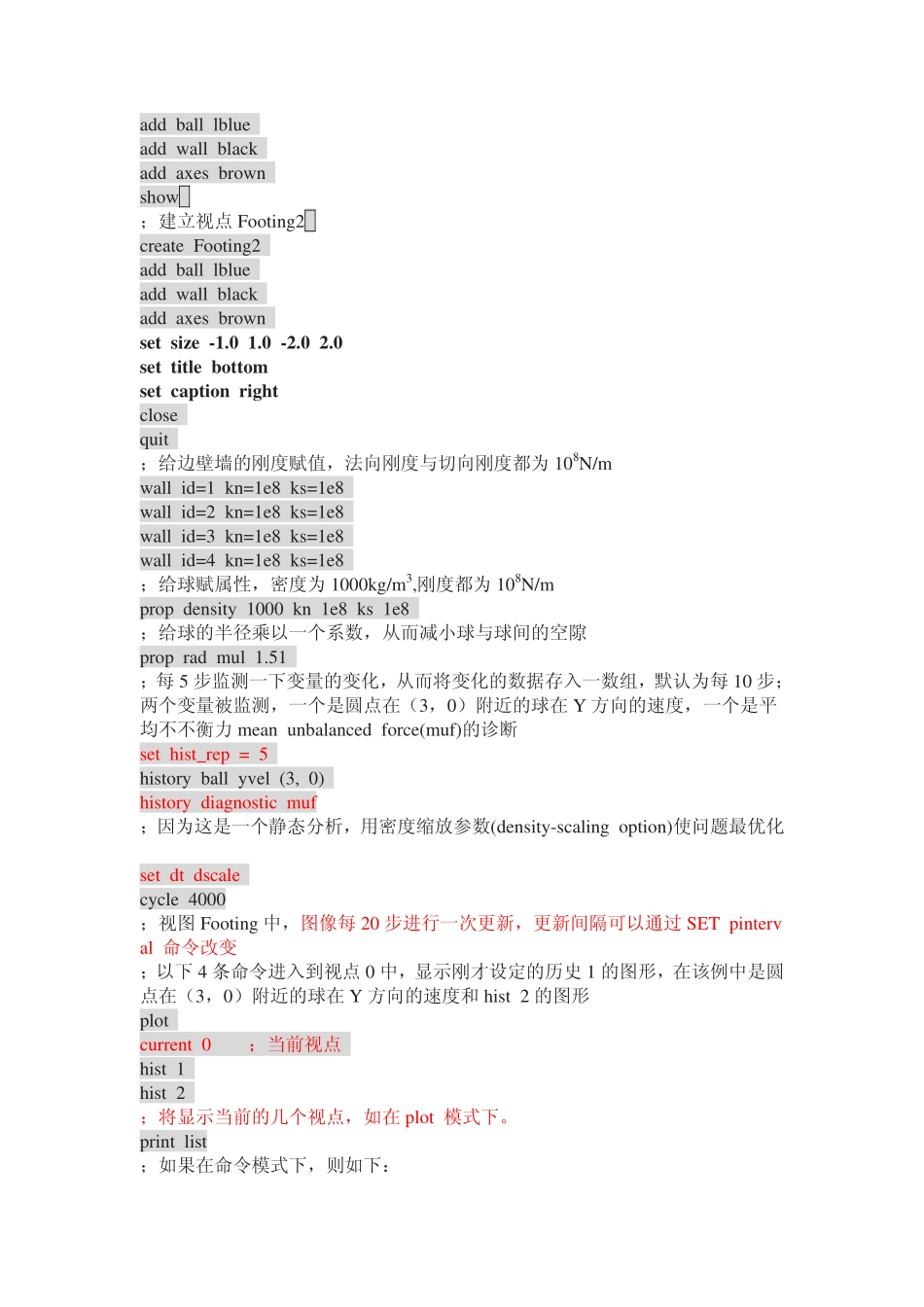

PFC2D学习初期总结_第2页
2/7

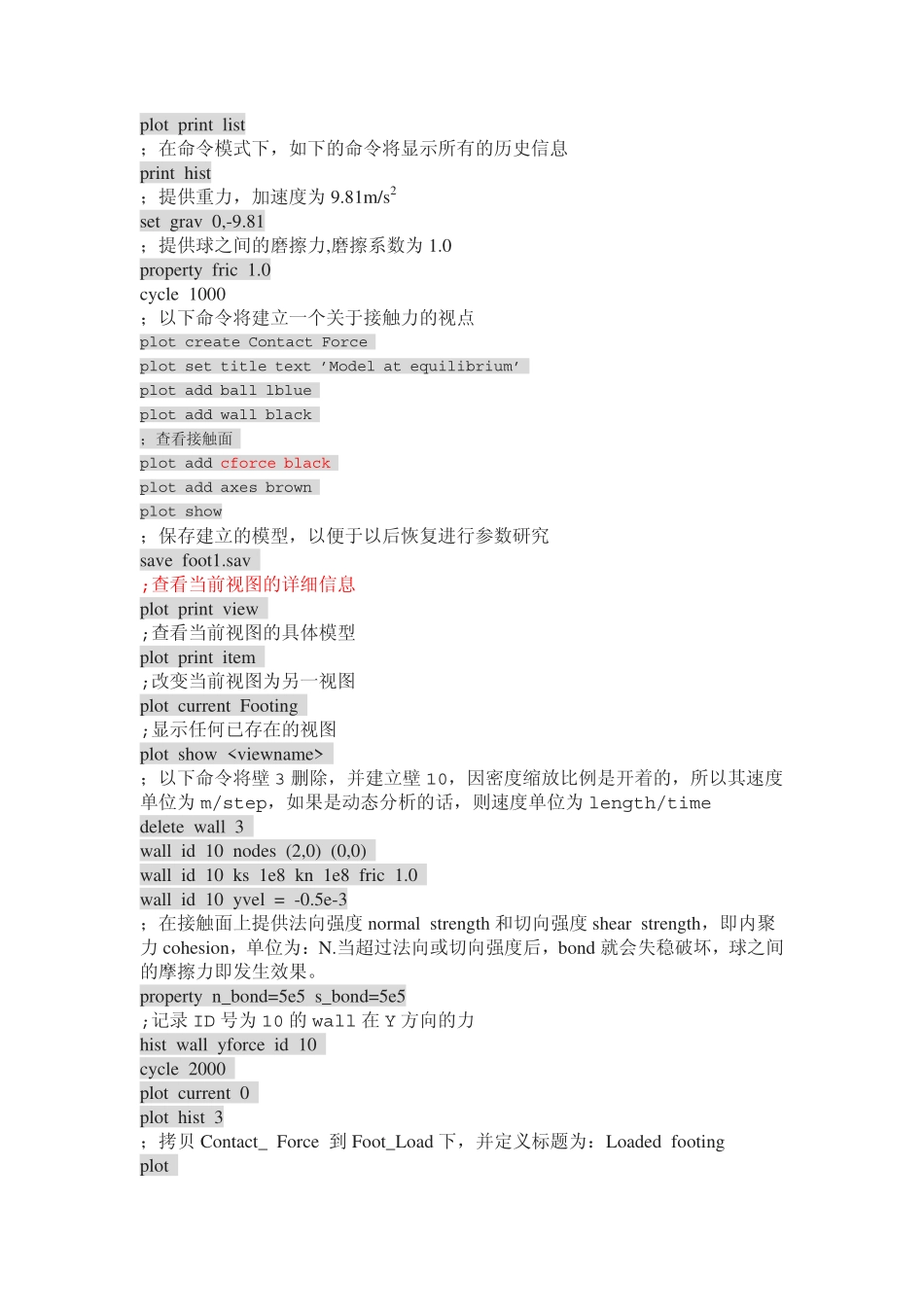

PFC2D学习初期总结_第3页
3/7
PFC2D学习初期总结最近学了一段时间PFC2D,由于做课题要用到它,时间又很紧,只是粗粗的学了一下,现将我的学习笔记抄录如下,比较乱一些。以期对比我更初级的学习者有所帮助。内存分配当载入PFC程序后,程序将动态分配内存,随着模型的构建,内存相应地增大。Printmemory将显示当前内存大小。内存分配当载入PFC程序后,程序将动态分配内存,随着模型的构建,内存相应地增大。Printmemory将显示当前内存大小。图形控制在图形模式下,按键M为放大图形,缩小为Shift+M;箭头来移动;Ctrl+G为在彩图与黑白图形间转换;Ctrl+C显示照相机对话框;Ctrl+L为cuttingplane;Ctrl+R为恢复图形显示为默认值;Ctrl+Z为用一矩形框来放大图形局部;F9为重画。实例new;将球体看成一定厚度的盘子;NotethatonlymasspropertiesareaffectedbytheSETdiskcommandsetdiskon;下面为建立四个直线边壁,分别赋予1~4的编号。每一直线壁以两点连线建立。wallid=1nodes(0,-5)(10,-5)wallid=2nodes(10,-5)(10,0)wallid=3nodes(10,0)(0,0)wallid=4nodes(0,0)(0,-5);下面为产生500个球,每个球的编号被赋予1~500,产生球的地方在0,在此模式下输入的语句都是和plot有关的。plot;建立视点FootingcreateFootingsettitletext’Basiccollectionofparticlesinabox’addballlblueaddwallblackaddaxesbrownshow;建立视点Footing2createFooting2addballlblueaddwallblackaddaxesbrownsetsize-1.01.0-2.02.0settitlebottomsetcaptionrightclosequit;给边壁墙的刚度赋值,法向刚度与切向刚度都为108N/mwallid=1kn=1e8ks=1e8wallid=2kn=1e8ks=1e8wallid=3kn=1e8ks=1e8wallid=4kn=1e8ks=1e8;给球赋属性,密度为1000kg/m3,刚度都为108N/mpropdensity1000kn1e8ks1e8;给球的半径乘以一个系数,从而减小球与球间的空隙propradmul1.51;每5步监测一下变量的变化,从而将变化的数据存入一数组,默认为每10步;两个变量被监测,一个是圆点在(3,0)附近的球在Y方向的速度,一个是平均不不衡力meanunbalancedforce(muf)的诊断sethist_rep=5historyballyvel(3,0)historydiagnosticmuf;因为这是一个静态分析,用密度缩放参数(density-scalingoption)使问题最优化setdtdscalecycle4000;视图Footing中,图像每20步进行一次更新,更新间隔可以通过SETpinterval命令改变;以下4条命令进入到视点0中,显示刚才设定的历史1的图形,在该例中是圆点在(3,0)附近的球在Y方向的速度和hist2的图形plotcurrent0;当前视点hist1hist2;将显示当前的几个视点,如在plot模式下。printlist;如果在命令模式下,则如下:plotprintlist;在命令模式下,如下的命令将显示所有的历史信息printhist;提供重力,加速度为9.81m/s2setgrav0,-9.81;提供球之间的磨擦力,磨擦系数为1.0propertyfric1.0cycle1000;以下命令将建立一个关于接触力的视点plotcreateContactForceplotsettitletext’Modelatequilibrium’plotaddballlblueplotaddwallblack;查看接触面plotaddcforceblackplotaddaxesbrownplotshow;保存建立的模型,以便于以后恢复进行参数研究savefoot1.sav;查看当前视图的详细信息plotprintview;查看当前视图的具体模型plotprintitem;改变当前视图为另一视图plotcurrentFooting;显示任何已存在的视图plotshow;以下命令将壁3删除,并建立壁10,因密度缩放比例是开着的,所以其速度单位为m/step,如果是动态分析的话,则速度单位为length/timedeletewall3wallid10nodes(2,0)(0,0)wallid10ks1e8kn1e8fric1.0wallid10yvel=-0.5e-3;在接触面上提供法向强度normalstrength和切向强度shearstrength,即内聚力cohesion,单位为:N.当超过法向或切向强度后,bond就会失稳破坏,球之间的摩擦力即发生效果。propertyn_bond=5e5s_bond=5e5;记录ID号为10的wall在Y方向的力...
