SPRN及mPDS1100客户 安装和设置指导VIP免费

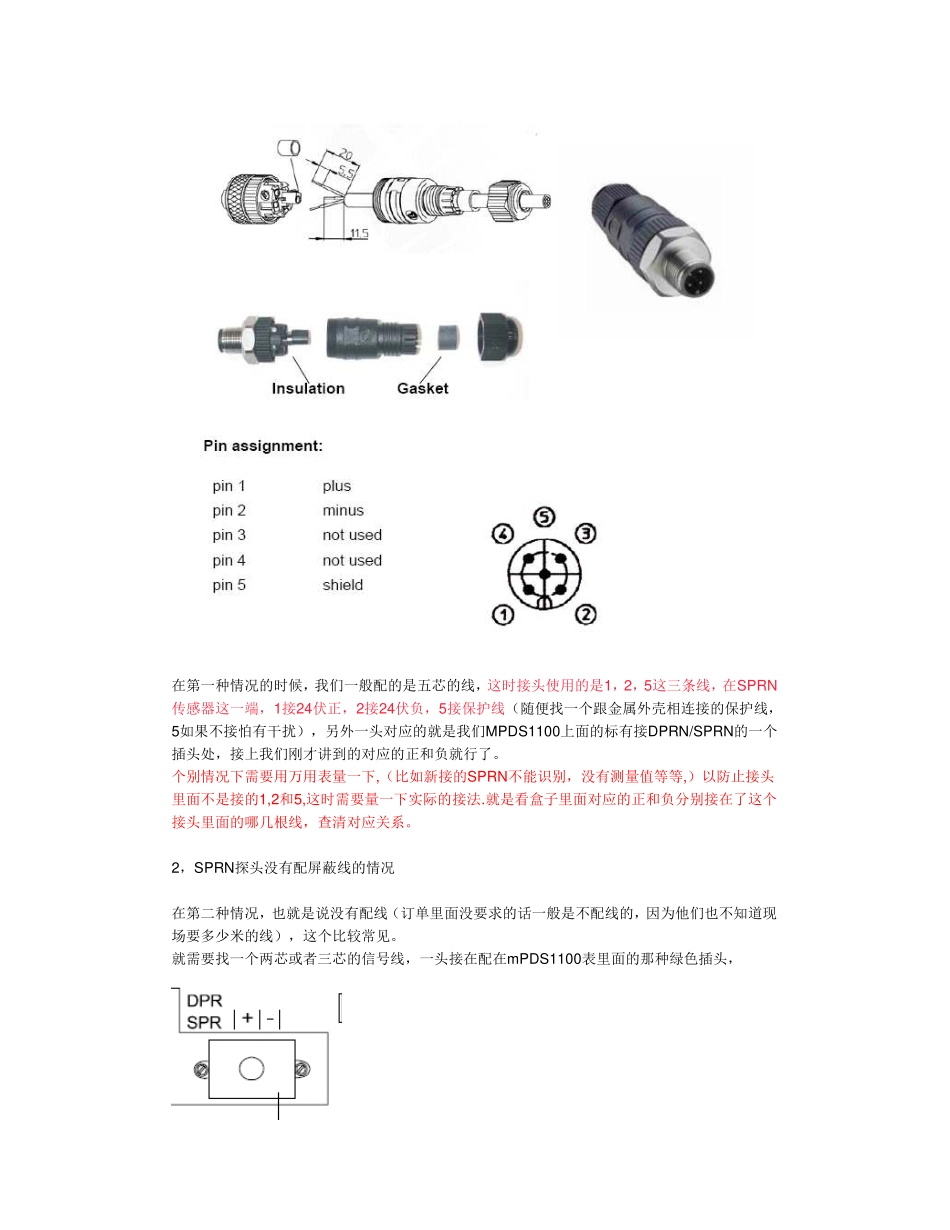

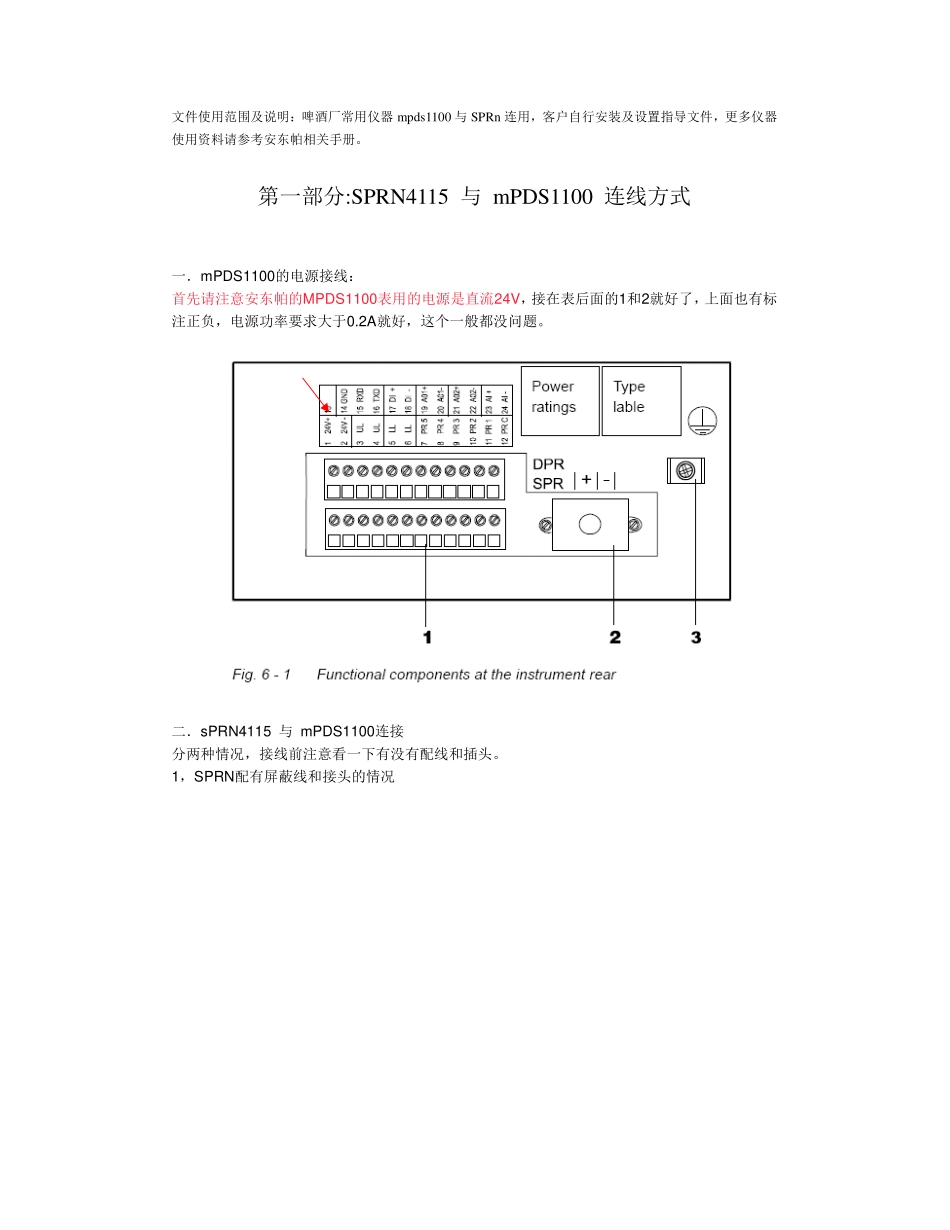

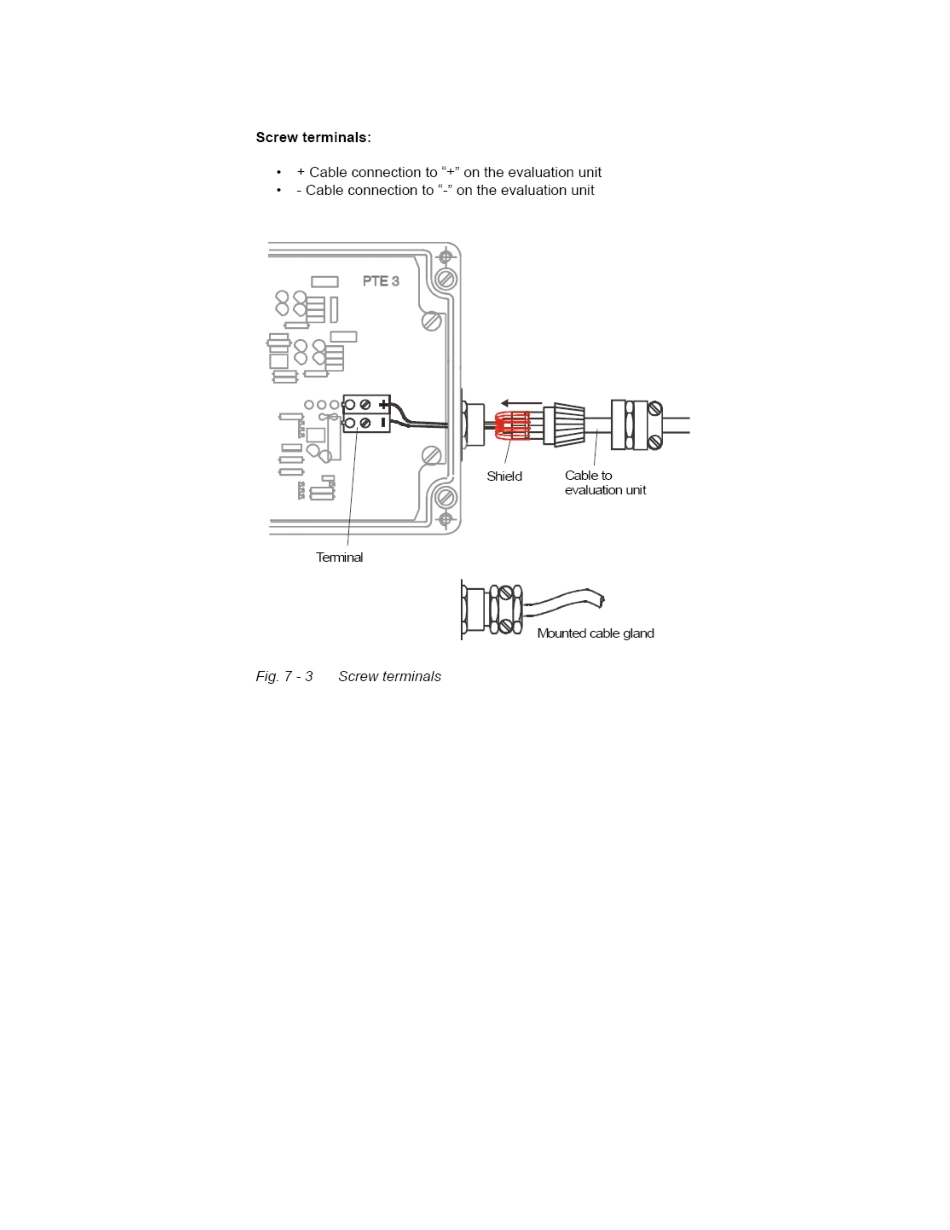

文件使用范围及说明：啤酒厂常用仪器mpds1100与SPRn连用，客户自行安装及设置指导文件，更多仪器使用资料请参考安东帕相关手册。第一部分:SPRN4115与mPDS1100连线方式一．mPDS1100的电源接线：首先请注意安东帕的MPDS1100表用的电源是直流24V，接在表后面的1和2就好了，上面也有标注正负，电源功率要求大于0.2A就好，这个一般都没问题。二．sPRN4115与mPDS1100连接分两种情况，接线前注意看一下有没有配线和插头。1，SPRN配有屏蔽线和接头的情况在第一种情况的时候，我们一般配的是五芯的线，这时接头使用的是1，2，5这三条线，在SPRN传感器这一端，1接24伏正，2接24伏负，5接保护线（随便找一个跟金属外壳相连接的保护线，5如果不接怕有干扰），另外一头对应的就是我们MPDS1100上面的标有接DPRN/SPRN的一个插头处，接上我们刚才讲到的对应的正和负就行了。个别情况下需要用万用表量一下,（比如新接的SPRN不能识别，没有测量值等等,）以防止接头里面不是接的1,2和5,这时需要量一下实际的接法.就是看盒子里面对应的正和负分别接在了这个接头里面的哪几根线，查清对应关系。2，SPRN探头没有配屏蔽线的情况在第二种情况，也就是说没有配线（订单里面没要求的话一般是不配线的，因为他们也不知道现场要多少米的线），这个比较常见。就需要找一个两芯或者三芯的信号线，一头接在配在mPDS1100表里面的那种绿色插头，记下正负极和保护线，另外一头需要打开所配置的刚才讲到的5芯的接头，（可用小的一字螺丝刀打开），按刚才说的，1接正，2接负，5接屏蔽线。然后插上传感器和表两边的插头就好。即SPRN里面只有三根线要接,打开盖子就能看见,分别是直流24伏正,负和屏幕保护线.另外安装注意事项：安装时，确保液体流动方向与音叉缺口方向一致。如图所示：可以简单地理解成:液体顺利从音叉中穿过,这样对音叉的阻力和带来的共振都最少,测量到的结果也更可靠.第二部分:连接SPRn时MPDS1100的基本设置1，MPDS1100界面简介1，该显示检测的结果，菜单，软件版本及错误代码等。2，显示当前内部锁的状态：L指的是锁定，U指定的是已解锁。（注意：正常使用时，锁定状态下能查看到所有参数和对部分设定进行更改，但是校准和部分设置的更改只有在解锁状态下才能进行。）3，错误状态，√表示没有错误发生，！表示有错误发生。（错误信息可以在主界面按ESC键时进行显示）4，产品编号，可设定为0-31。5，键盘区，用于菜单选择和参数调整，每一个键的具体功能与当前菜单状态有关。2，显示项目的更改在主页面按ENTER，通过上下箭头移动选择项目Configuration，然后再按ENTER进行确认选择，具体路径为Configuration--Assignment—Display1。此时的Display1，Display2和Display3都是指该行的显示项目，可以根据需要选择Original–Extract,Temperatur，或Sound-Velocity等。3，传感器类型的确认在主页面按ENTER，通过上下箭头移动选择项目Transducer,然后按ENTER进入，再选择Type点ENTER键进入，再选中所用的传感器类型，如SPRn..这里需要注意的是Soundv.Constants和Temp.Constants（声速常量和温度常量）等涉及到内部计算的公式不要进行更改，否则得到的测量结果是无效的。4,解锁密码及解锁方法请注意，在未解锁模式下能查看所有检测数据，除非在必须进行修改的情况下才建议进行以下操作：在主页面按ENTER，通过上下箭头移动选择项目Unlock,然后按ENTER进入，再用下下移的箭头输入MPDS1100的默认密码1100，然后按ESC键退出，此时会显示已解锁，锁定状态显示U即代表已解锁。如果更改完毕需要重新对仪器进行锁定，在主页面按ENTER之后选择LOCK再按ENTER即可。5，公式的选择在主页面按ENTER，通过上下箭头移动选择项目Configuration.再选择Appl-Program,在该菜单下再选择使用的公式，如下图：常用测量原浓时选择O-Extr-Program以上为安装及初始使用时所需要注意事项,更多的信息请查阅安东帕提供的手册.
