穿孔吸音铝板技术标准VIP免费

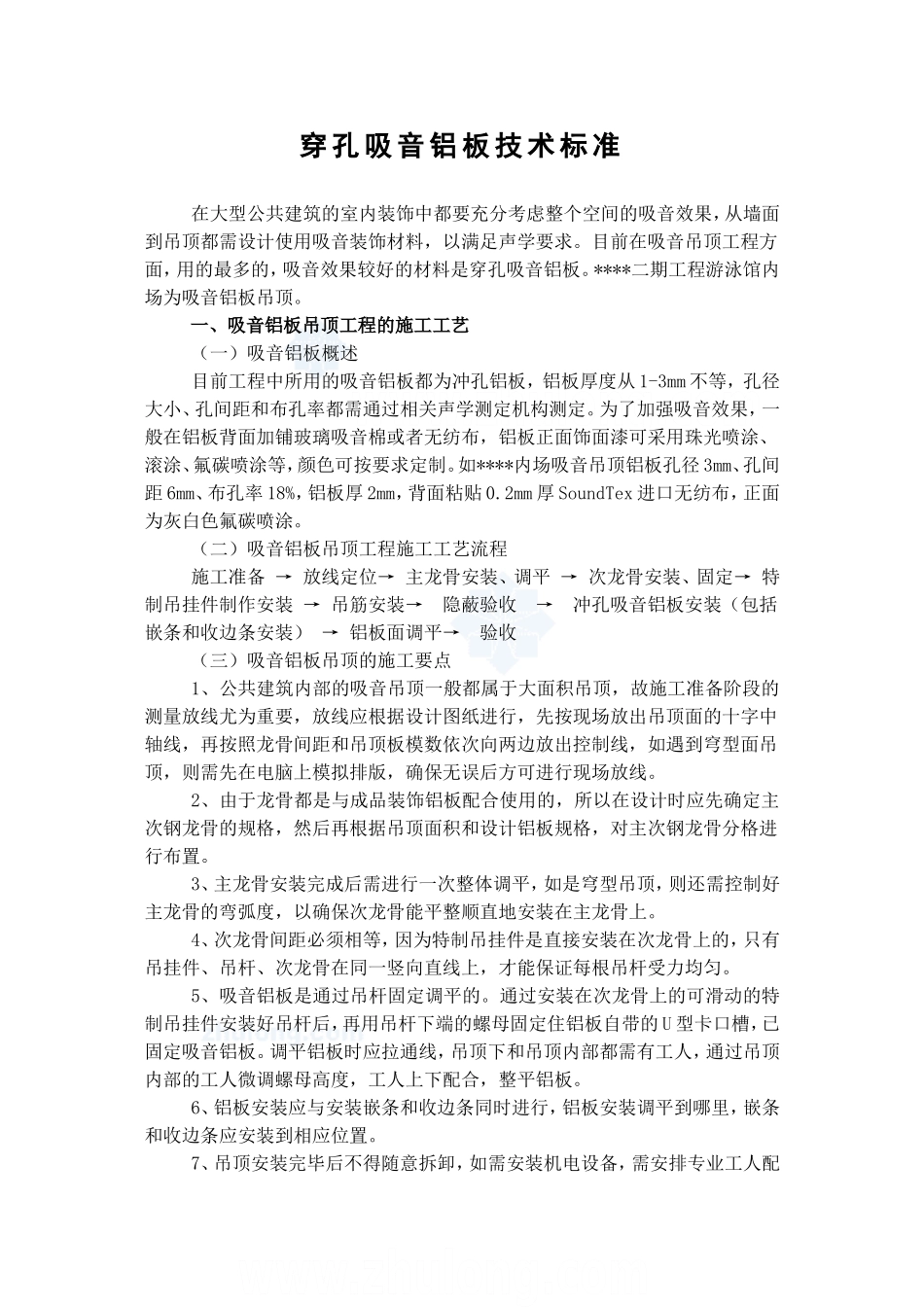

穿孔吸音铝板技术标准在大型公共建筑的室内装饰中都要充分考虑整个空间的吸音效果，从墙面到吊顶都需设计使用吸音装饰材料，以满足声学要求。目前在吸音吊顶工程方面，用的最多的，吸音效果较好的材料是穿孔吸音铝板。****二期工程游泳馆内场为吸音铝板吊顶。一、吸音铝板吊顶工程的施工工艺（一）吸音铝板概述目前工程中所用的吸音铝板都为冲孔铝板，铝板厚度从1-3mm不等，孔径大小、孔间距和布孔率都需通过相关声学测定机构测定。为了加强吸音效果，一般在铝板背面加铺玻璃吸音棉或者无纺布，铝板正面饰面漆可采用珠光喷涂、滚涂、氟碳喷涂等，颜色可按要求定制。如****内场吸音吊顶铝板孔径3mm、孔间距6mm、布孔率18%，铝板厚2mm，背面粘贴0.2mm厚SoundTex进口无纺布，正面为灰白色氟碳喷涂。（二）吸音铝板吊顶工程施工工艺流程施工准备→放线定位→主龙骨安装、调平→次龙骨安装、固定→特制吊挂件制作安装→吊筋安装→隐蔽验收→冲孔吸音铝板安装（包括嵌条和收边条安装）→铝板面调平→验收（三）吸音铝板吊顶的施工要点1、公共建筑内部的吸音吊顶一般都属于大面积吊顶，故施工准备阶段的测量放线尤为重要，放线应根据设计图纸进行，先按现场放出吊顶面的十字中轴线，再按照龙骨间距和吊顶板模数依次向两边放出控制线，如遇到穹型面吊顶，则需先在电脑上模拟排版，确保无误后方可进行现场放线。2、由于龙骨都是与成品装饰铝板配合使用的，所以在设计时应先确定主次钢龙骨的规格，然后再根据吊顶面积和设计铝板规格，对主次钢龙骨分格进行布置。3、主龙骨安装完成后需进行一次整体调平，如是穹型吊顶，则还需控制好主龙骨的弯弧度，以确保次龙骨能平整顺直地安装在主龙骨上。4、次龙骨间距必须相等，因为特制吊挂件是直接安装在次龙骨上的，只有吊挂件、吊杆、次龙骨在同一竖向直线上，才能保证每根吊杆受力均匀。5、吸音铝板是通过吊杆固定调平的。通过安装在次龙骨上的可滑动的特制吊挂件安装好吊杆后，再用吊杆下端的螺母固定住铝板自带的U型卡口槽，已固定吸音铝板。调平铝板时应拉通线，吊顶下和吊顶内部都需有工人，通过吊顶内部的工人微调螺母高度，工人上下配合，整平铝板。6、铝板安装应与安装嵌条和收边条同时进行，铝板安装调平到哪里，嵌条和收边条应安装到相应位置。7、吊顶安装完毕后不得随意拆卸，如需安装机电设备，需安排专业工人配合拆卸及铝板面开孔，并且应采取保护措施以防污染。（四）吸音铝板吊顶图****内场吸音铝板吊顶剖面图***体育馆内场吸音铝板吊顶剖面图从上图我们可以看出吸音铝板吊顶吊杆与铝板的相互关系，吊杆通过特制吊挂件连接在龙骨上，铝板再通过吊杆连接固定，并通过吊杆下端螺母调节整平，工人需在吊顶内部施工，故该吊顶也习惯上被称作“反吊顶”。（五）吸音铝板吊顶工程检验允许偏差表（参考中建总公司企业内部标准）项次项目允许偏差（mm）检验方法1表面平整2用2m靠尺和楔形塞尺检查2接缝平直〈1.5拉线检查3压条平直3拉线检查4接缝高低1用直尺和楔形塞尺检查5压条间距2用直尺检查二、吸音铝板吊顶工程的质量控制（一）吸音铝板吊顶工程的质量控制遵循工程质量控制的一般原理施工质量控制是一种过程性、纠正性和把关性的质量控制。只有严格对施工全过程进行质量控制，即包括各项施工准备阶段的控制，施工过程中的质量控制和竣工阶段的控制，才能实现项目质量目标。1、着重加强事前控制前文已叙述到了吊顶施工的要点，要点部位的工序质量对工程整体质量起着关键性的影响，对于施工准备阶段，无非是要加强工程测量、图纸会审及材料的采保工作的控制管理。2、施工阶段的质量控制施工阶段的质量控制是一个综合的控制过程，也是一个动态的控制过程。它包括对铝板吊顶工程的测量、材料、计量管理、施工工序、设计变更、成品保护等等的各方面的全过程的控制。3、竣工验收阶段的质量控制吸音铝板吊顶工程竣工后，必须进行最终检验。工程技术负责人应按编制竣工资料的要求收集整理材料、构件的质量合格证明材料，各种材料的实验检验资料、隐蔽工程记录、施工记录等质量记录都需完备。由技术负责人组织项目的技术、质量、生产等有关专业技术...
