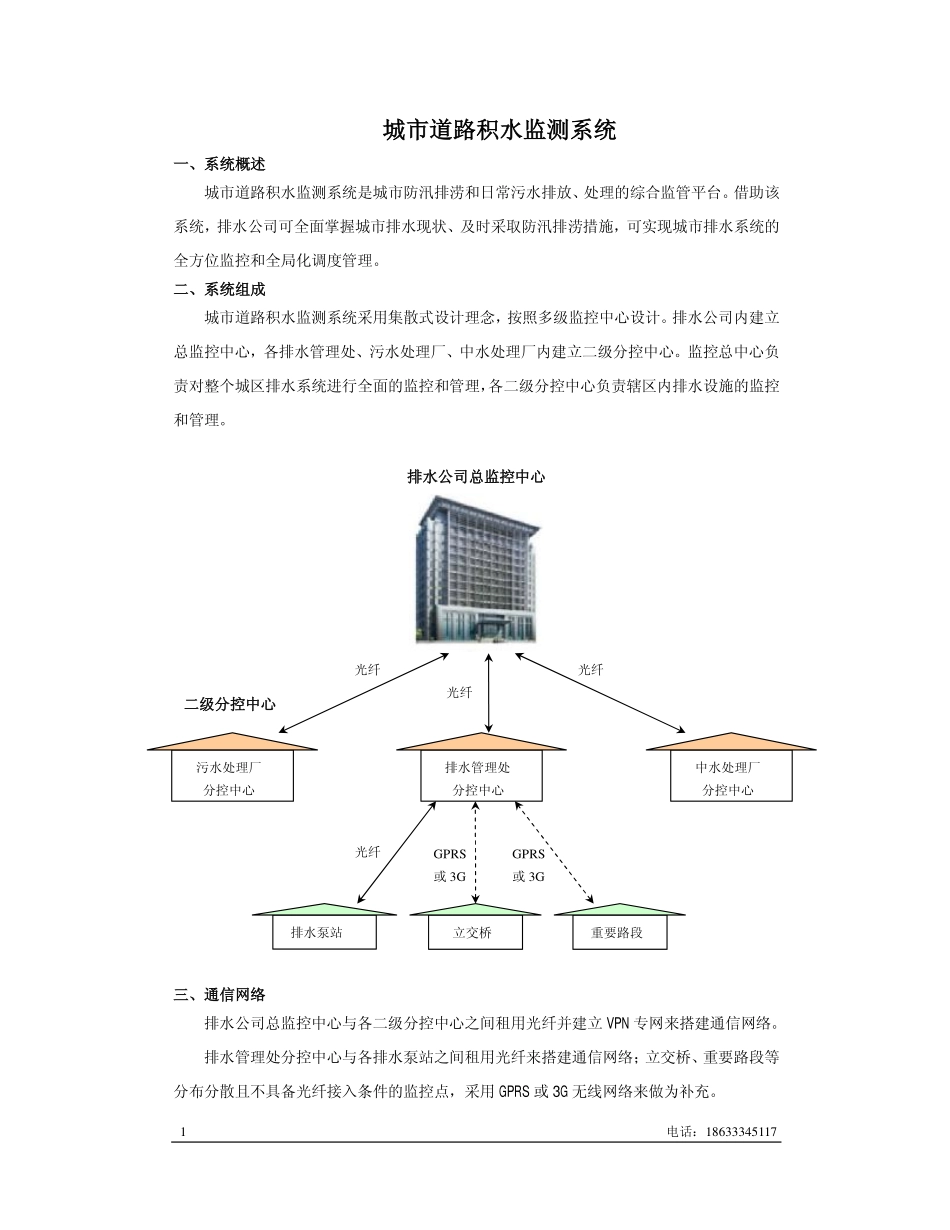

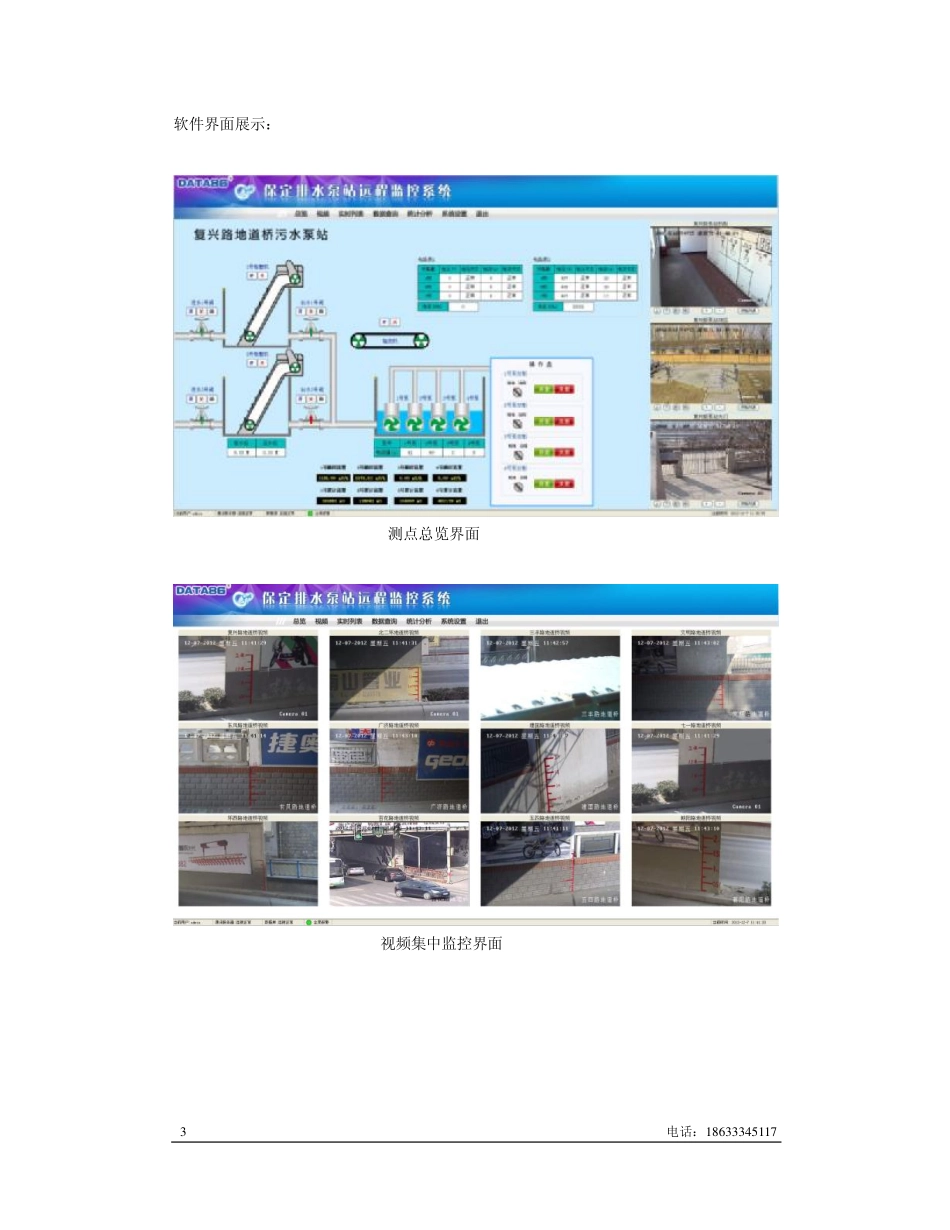

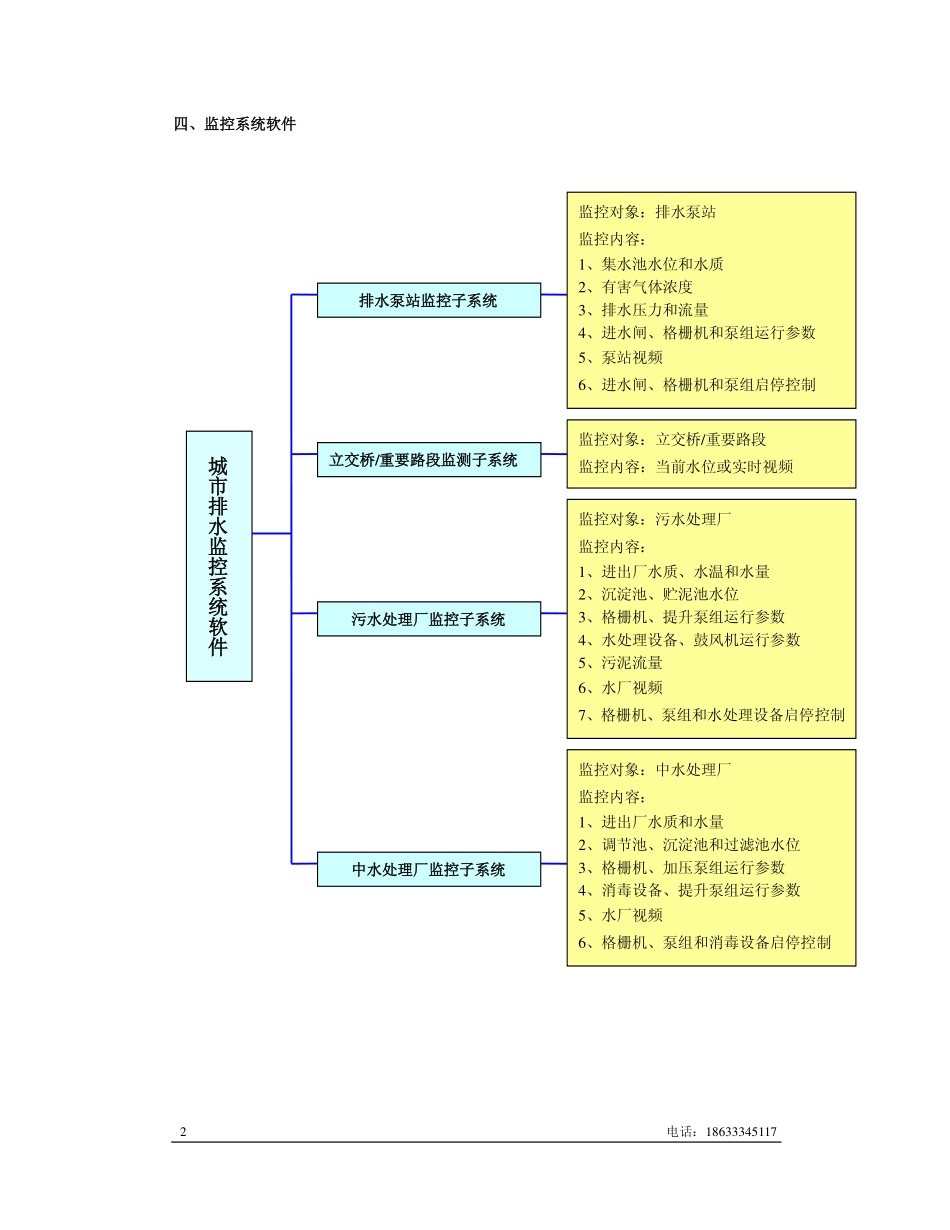

1电话：18633345117城市道路积水监测系统一、系统概述城市道路积水监测系统是城市防汛排涝和日常污水排放、处理的综合监管平台。借助该系统，排水公司可全面掌握城市排水现状、及时采取防汛排涝措施，可实现城市排水系统的全方位监控和全局化调度管理。二、系统组成城市道路积水监测系统采用集散式设计理念，按照多级监控中心设计。排水公司内建立总监控中心，各排水管理处、污水处理厂、中水处理厂内建立二级分控中心。监控总中心负责对整个城区排水系统进行全面的监控和管理，各二级分控中心负责辖区内排水设施的监控和管理。三、通信网络排水公司总监控中心与各二级分控中心之间租用光纤并建立VPN专网来搭建通信网络。排水管理处分控中心与各排水泵站之间租用光纤来搭建通信网络；立交桥、重要路段等分布分散且不具备光纤接入条件的监控点，采用GPRS或3G无线网络来做为补充。光纤光纤光纤排水公司总监控中心排水泵站排水管理处分控中心中水处理厂分控中心污水处理厂分控中心立交桥重要路段GPRS或3G光纤GPRS或3G二级分控中心2电话：18633345117四、监控系统软件立交桥/重要路段监测子系统监控对象：立交桥/重要路段监控内容：当前水位或实时视频城市排水监控系统软件监控对象：排水泵站监控内容：1、集水池水位和水质2、有害气体浓度3、排水压力和流量4、进水闸、格栅机和泵组运行参数5、泵站视频6、进水闸、格栅机和泵组启停控制监控对象：污水处理厂监控内容：1、进出厂水质、水温和水量2、沉淀池、贮泥池水位3、格栅机、提升泵组运行参数4、水处理设备、鼓风机运行参数5、污泥流量6、水厂视频7、格栅机、泵组和水处理设备启停控制监控对象：中水处理厂监控内容：1、进出厂水质和水量2、调节池、沉淀池和过滤池水位3、格栅机、加压泵组运行参数4、消毒设备、提升泵组运行参数5、水厂视频6、格栅机、泵组和消毒设备启停控制排水泵站监控子系统污水处理厂监控子系统中水处理厂监控子系统3电话：18633345117软件界面展示：测点总览界面视频集中监控界面4电话：18633345117数据统计分析界面五、主要硬件设备1、排水泵站测控终端排水泵站测控终端排水泵站测控终端安装在排水泵站现场，主要功能如下：○1监测格栅机前、格栅机后水位；监测泵站出水量；监测排水泵的启停状态、保护状态、控制模式和电压、电流等运行参数。○2支持手动控制、自动控制、远程控制格栅机和排水泵的启停；支持远程切换控制模式。○3智能轮换排水泵启动顺序，延长设备使用寿命。○4工业平板电脑实时显示监测数据和相关设备运行状态，支持触控操作。○5水位超限、电流超限、人员进入等状况发生时，立即上报告警信息。○6采用模块化设计，每台格栅机、排水泵独立监控，便于维护。5电话：18633345117⑦支持光纤、以太网、RS485总线、GPRS等多种通信方式。⑧支持远程修改工作参数、升级程序，实现远程维护。保定排水泵站监控设备安装现场展示：2、污水处理厂和中水处理厂测控终端水厂测控终端情况1—污水处理厂和中水处理厂已实施本地集中监控水厂测控终端可通过OPC接口的形式从现有监控系统软件中获取水厂监控数据，并连同监控视频一并传送给监控总中心。情况2—污水处理厂和中水处理厂未实施本地集中监控水厂测控终端需增加数据采集和设备控制模块，采集水厂内进厂和出厂水质、进厂和出厂流量、沉淀池和贮泥池液位、水泵和水处理设备运行状态等数据信息，并连同监控视频一并传送给监控总中心。3、立交桥及重要路段监控设备立交桥及重要路段监控可采用两种方式：6电话：18633345117（1）通过GPRS网络远程监测水位此种方式下，选用投入式水位计和水位监测终端监测现场水位，并通过GPRS网络将水位数据传送给排水管理处分控中心。为灵活布设测点、不受供电条件限制，建议选用太阳能供电型水位监测终端。投入式水位计太阳能供电型水位监测终端监控设备安装现场展示：立交桥水位监测点重要路段水位监测点（2）通过3G网络远程监控实时视频此种方式下，选用视频摄像机和视频监控终端监控现场实时视频，并通过3G网络将监控视频传送至排水管理处分控中心。为了降低运营费用，可选择只在汛期实施无线视频监控。视频摄像机...
