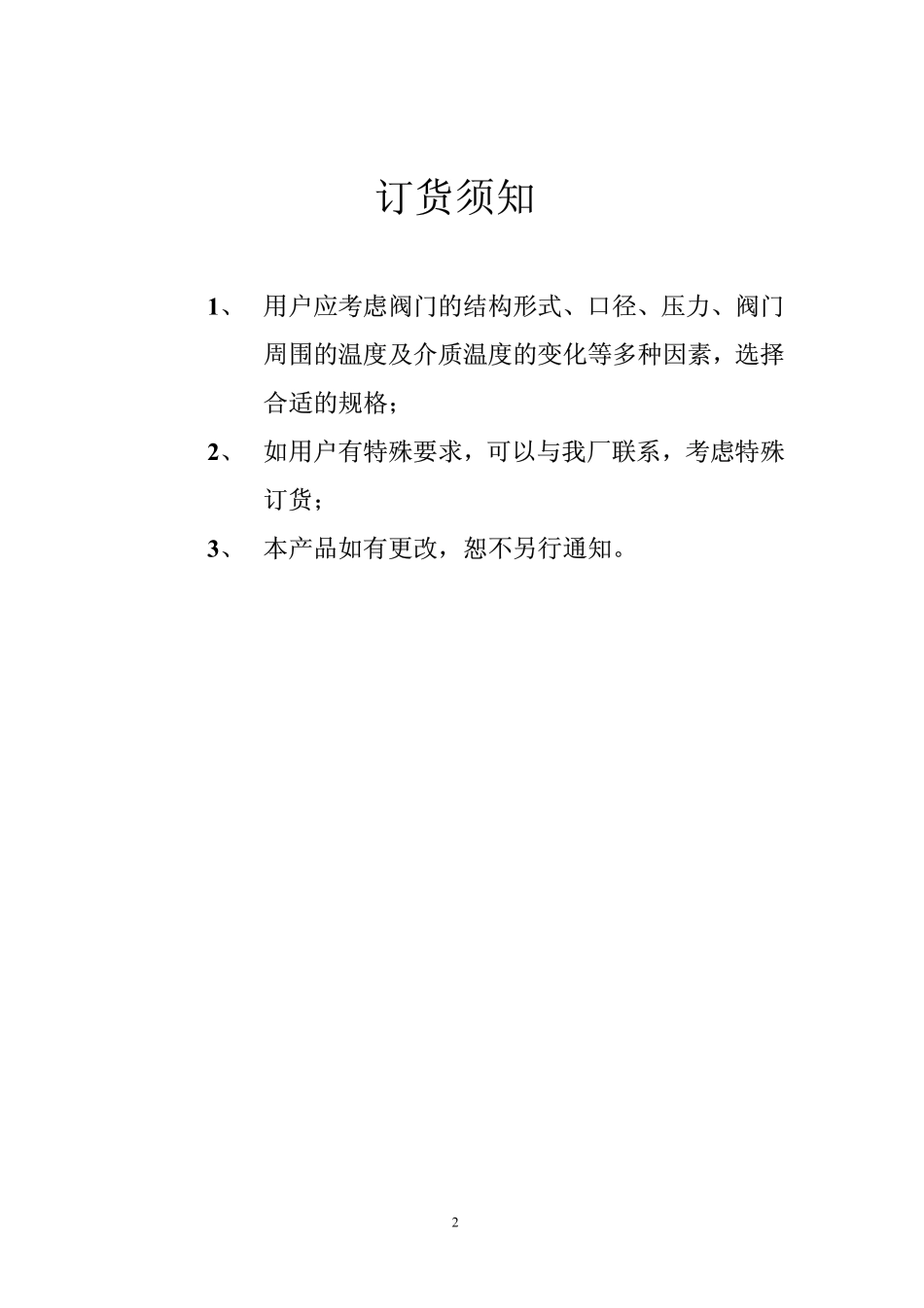

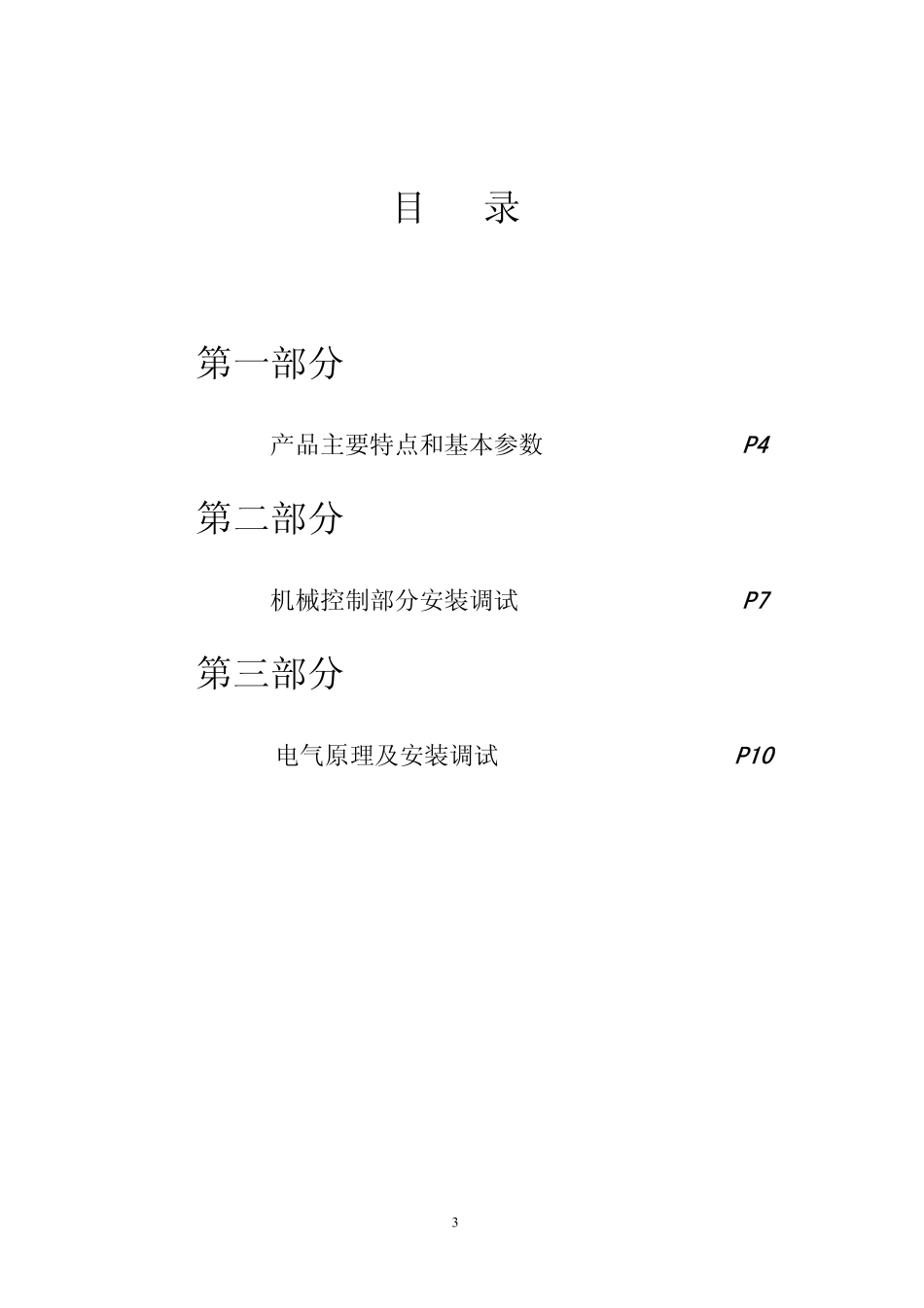

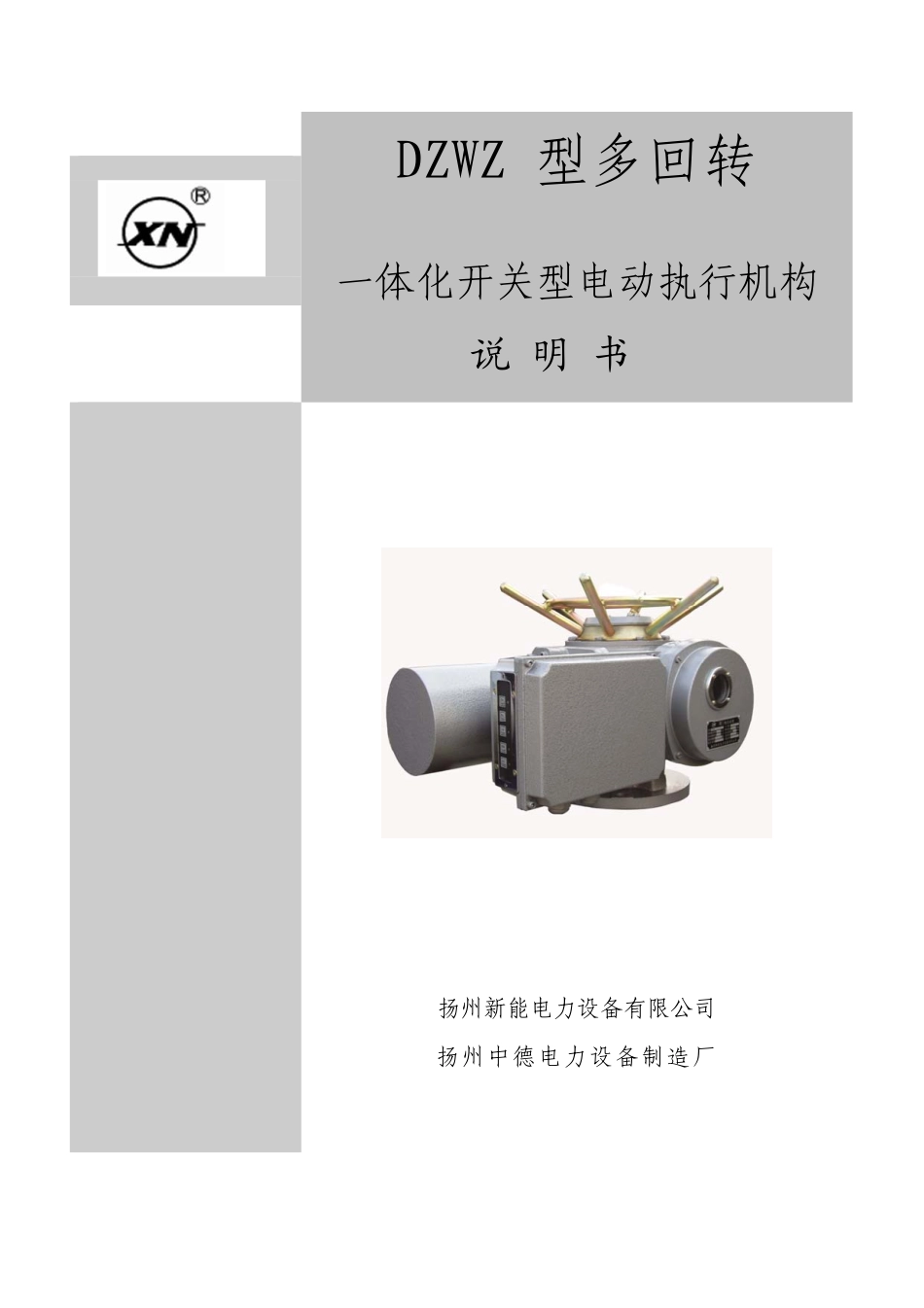

DZWZ型多回转一体化开关型电动执行机构说明书扬州新能电力设备有限公司扬州中德电力设备制造厂2订货须知1、用户应考虑阀门的结构形式、口径、压力、阀门周围的温度及介质温度的变化等多种因素，选择合适的规格；2、如用户有特殊要求，可以与我厂联系，考虑特殊订货；3、本产品如有更改，恕不另行通知。3目录第一部分产品主要特点和基本参数P4第二部分机械控制部分安装调试P7第三部分电气原理及安装调试P104第一部分产品主要特点和基本参数一、概述DZWZ型多回转一体化阀门电动执行机构是将电气控制部分集成化、智能化后形成一个控制单元，与机械减速机构组合为一体的电动执行器，可以对阀门实现远控、集控和自动控制，为用户的安装、调试、使用提供了极大的方便，可广泛应用于电站、冶金、石油、化工、造纸、水厂等各个行业。DZWZ开关型多回转电动执行机构适用于工业过程中的开环控制系统，能对阀实行精确控制，产品性能指标符合JB/Z8219-1999《工业过程测量和控制系统用电动执行机构》的要求。二、结构DZWZ型多回转电动执行机构主要由行程控制机构、力矩控制机构、开度指示器、手轮部件、电动机、减速器、电气控制部分等组成，电气控制部分包含电源模块、驱动模块、主控板、操作面板等。三、功能介绍1、相序自识别、自纠正功能；2、缺相保护功能；3、提供0/4-20mA反馈信号；4、现场控制面板提供数字开度指示；5、可实现“就地”与“远控”控制；6、过力矩保护功能；7、远方操作开、关、停由功率控制器内部供电（DC24V），亦可外部供电；8、提供操作状态的灯光指示，由电气控制部分内部供电（DC24V，特殊订货）；9、提供行程及力矩无源接点（中途开关无源接点需特殊订货）；10、提供综合故障报警信号（无源点），故障保位功能；11、操作状态可选择点动操作或自保持操作（出厂默认为自保持）。5四、技术条件1、电源：AC380V±10%，50Hz三相三线制（400V、415V、440V等可特殊订货）AC220V±10%，50Hz单相电源2、环境温度：-20℃~60℃3、相对湿度：不大于90%（25℃时）4、工作环境：不含腐蚀性、易燃、易爆的介质5、防护等级：IP65（IP67）6、工作制：S2短时工作制，额定持续工作时间不大于10分钟；五、DZWZ型电动执行机构性能参数表型号公称转矩Nm最小控制转矩Nm输出轴转圈数r允许通过阀杆直径mm手动速比i输出转速r/min电机功率Kw额定电流A重量KgDZWZ5DZWZ5I502550281:1120.090.62924DZWZ10SDZWZ10SI1005050281:1120.120.73024DZWZ101005050281:1240.251.35524360.371.6DZWZ15DZWZ15I150≤7550281:1240.371.65724360.552.4DZWZ20DZWZ20I200≤10050401:1240.552.45728360.753DZWZ30DZWZ30I300≤15050401:1240.7536028DZWZ45450≤225120481:1241.13.4105361.54.5DZWZ60600≤300120481:1241.54.5107362.26.5DZWZ90DZWZ90I900≤450120601:1242.26.511548363.09DZWZ120DZWZ120I1200≤600120601:1243.0912248DZWZ1801800≤9001507025:1244.011267365.514DZWZ2502500≤12501507025:1245.514272DZWZ3503500≤1750808013:1187.519288DZWZ5005000≤2500808013:1181026308注:I为电站阀门用电动执行机构；S表示小型电动执行机构。6七、外形尺寸（注:S表示小型电动执行机构。）HH1L1LF1F八、连接型式及尺寸(注:I为电站阀门用电动执行机构；S表示小型电动执行机构。)58°22.5°45°4个螺孔（光孔）时的位置8个光孔时的位置与电机轴线平行bn-dd1d2D2D1Dhh1n-dfb型号DD1D2d1d2n-dhh1fbDZWZ5DZWZ10S1451209030454-M882515DZWZ5IDZWZ10SI125957526394-M882515DZWZ10IDZWZ15I145957526394-M882515DZWZ10DZWZ15DZWZ20DZWZ30I1451209030454-M1082515DZWZ20DZWZ3018516012542584-M12102515DZWZ45DZWZ6022519515050724-Ø18122520DZWZ90IDZWZ120I23022DZWZ90DZWZ12027523518062824-Ø22142622DZWZ180DZWZ25033028522072954-Ø27163830DZWZ350DZWZ500380340280781188-Ø22203535型号HH1LL1FF1DZWZ5DZWZ10S250110495355300180DZWZ10DZWZ15300130605465370220DZWZ20DZWZ30300130590380370220DZWZ45DZWZ60430200670440460270DZWZ90DZWZ120460200720450470270DZWZ180DZWZ250600250850520710410DZWZ350DZWZ500670250...
