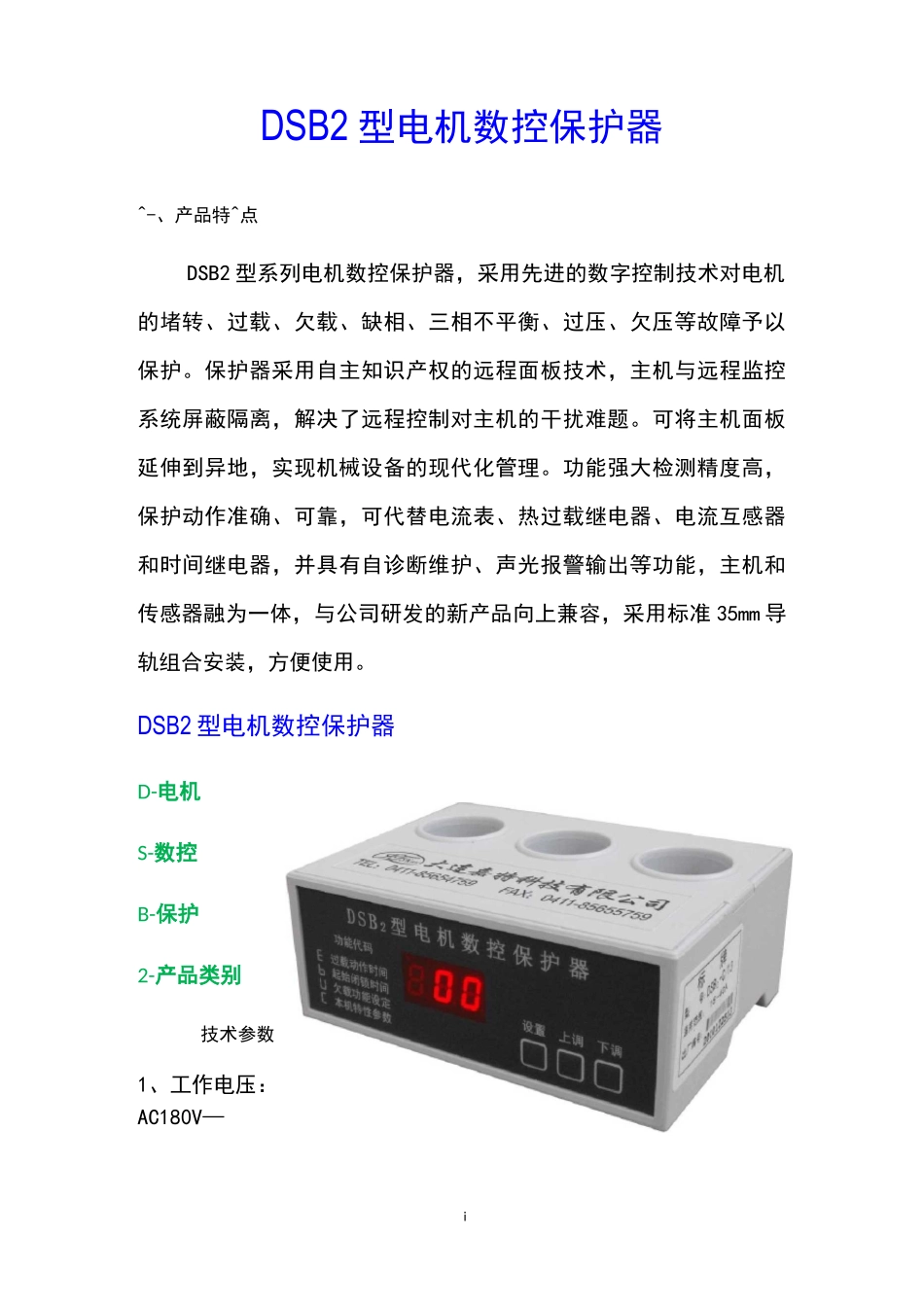

iDSB2型电机数控保护器^-、产品特^点DSB2型系列电机数控保护器，采用先进的数字控制技术对电机的堵转、过载、欠载、缺相、三相不平衡、过压、欠压等故障予以保护。保护器采用自主知识产权的远程面板技术，主机与远程监控系统屏蔽隔离，解决了远程控制对主机的干扰难题。可将主机面板延伸到异地，实现机械设备的现代化管理。功能强大检测精度高，保护动作准确、可靠，可代替电流表、热过载继电器、电流互感器和时间继电器，并具有自诊断维护、声光报警输出等功能，主机和传感器融为一体，与公司研发的新产品向上兼容，采用标准35mm导轨组合安装，方便使用。DSB2型电机数控保护器D-电机S-数控B-保护2-产品类别技术参数1、工作电压：AC180V—ii420V50Hz-60Hz；2、启动闭锁：避开启动电流，设定范围1s~99s；3、过载保护：运行电流〉过载整定电流进入设定过载延时时间后动作，设定范围1s~99s；4、反时限保护：运行电流〉整定电流进入保护状态，动作时间与过载电流成反比，当运行电流＞整定电流2倍时速断；5、短路保护：WO.Is动作（根据用户需要特制）；6、断相保护：W3s动作（空载W4s；满载W2s）；7、堵转保护：W3s动作（运行电流鼻整定电流2倍）；8、欠载保护：运行电流V欠载整定电流进入倒计时状态，设定动作时间与过载保护动作时间相同,倒计时后动作。当运行电流＞欠载整定值，进入正常运行状态。9、电流显示：实际运行电流采用LED数字形式显示；10、分体传输接口：4-20MA接口、RS485接口附件可选，易操作11、报警输出：有报警输出接点，也可连接可编程控制器PLC；12、故障代码：保护器动作后，（有不间断电源）在未复位启动前显示故障代码；13、复位方式：具有手动、自动及断电复位功能；14、触点容量：5AAC250V（阻性）；15、机械寿命：＞5X104次；16、电气寿命：＞5X104次；17、环境温度：工作环境-15°C〜65°C相对湿度W85%；DSB2—B大连嘉特科技有限公司18、防护处理：全封闭、防尘、防腐机芯;二、型号选择:4-20MA扩展单元产品名称规格型号整定范围DSB2-A/01-100.1-10ADSB2-B/05-505-50ADSB2-C/15-6015-60ADSB2-D/50-12050-120ADSB2-E/CT1-5120-650A（CT1-5A自备）测控扩展单元JTCK-4-204-20MA注：附件说明书见附表△根据电机整定范围选择相应规格型号的保护器。当受控电机的整定电流〉120A，按照图三接线安装,显示电机实际运行的CT电流，需显示运行一次电流（订货时提供CT变比数值）。.5-大连嘉特科技有限公司4四、安装方法:（1）主机安装：将卡轨插在主机上，然后将整体安装在标准35mm导轨上（检测线路分别从主机三个孔内穿过，0.1-10A以及120A以上需要配CT的保护器孔径直径11mm，其余型号孔径21mm）。大连嘉特科技有限公司5大连嘉特科技有限公司6（3）控制系统连接方法（见接线图）五、使用方法：（一）、安装保护器可通电测试。接通电源进行整定电流设定（电机停止或运行时均可调整）。在接通电源瞬间会显示一个数值，此值图一图二图三安装图图四大连嘉特科技有限公司7为保护器可检测最大电流。（整定电流值切记不可超出保护器标牌的整定范围）。6、按设置键两次显不hFU表示设置启动闭锁时间（避开启动电流），可用上调、下调键进行闭锁时间的设定，（范围1s~99s）。3s后自动返回。7、按设置键三次显示匕口口表示欠载功能设定，根据实际需要调整欠载整定电流值（设置为;」£0L由；时关闭欠载功能），例如欠载整定电流为5A，需设置为U058、按设置键四次显示匚3口表示设置特性参数;rno,设定10-120A整定范围自动。「雷，手动。rn,■，设定1-10A整定范围自动。「『｛，手动。:A\自动：保护器动作后自动复位:!:11:手动：保护器动作后需断电复位1■IIIIIIIIb、按设置键五带显示闪烁的数用于（例如电流数值右0下I1_、_■■[|[|棕设置整定电流值厂时已设定好。可用上调、下调键设定整定电流值1II:H（上调键按一次数值增加1,下调键按一次数值减少5）,3s后自动返回。举例说明例一：用于11KW电机，额定电流为22A，欠载电流为5A，选择DSB2-B/5-45，整定电流范围5-45A,按设置键一次设置过载延时动作大连嘉特科技有限公司8时间为按设置键两次设置启动闭锁时间为b?按|设置键三次设置欠载电...
