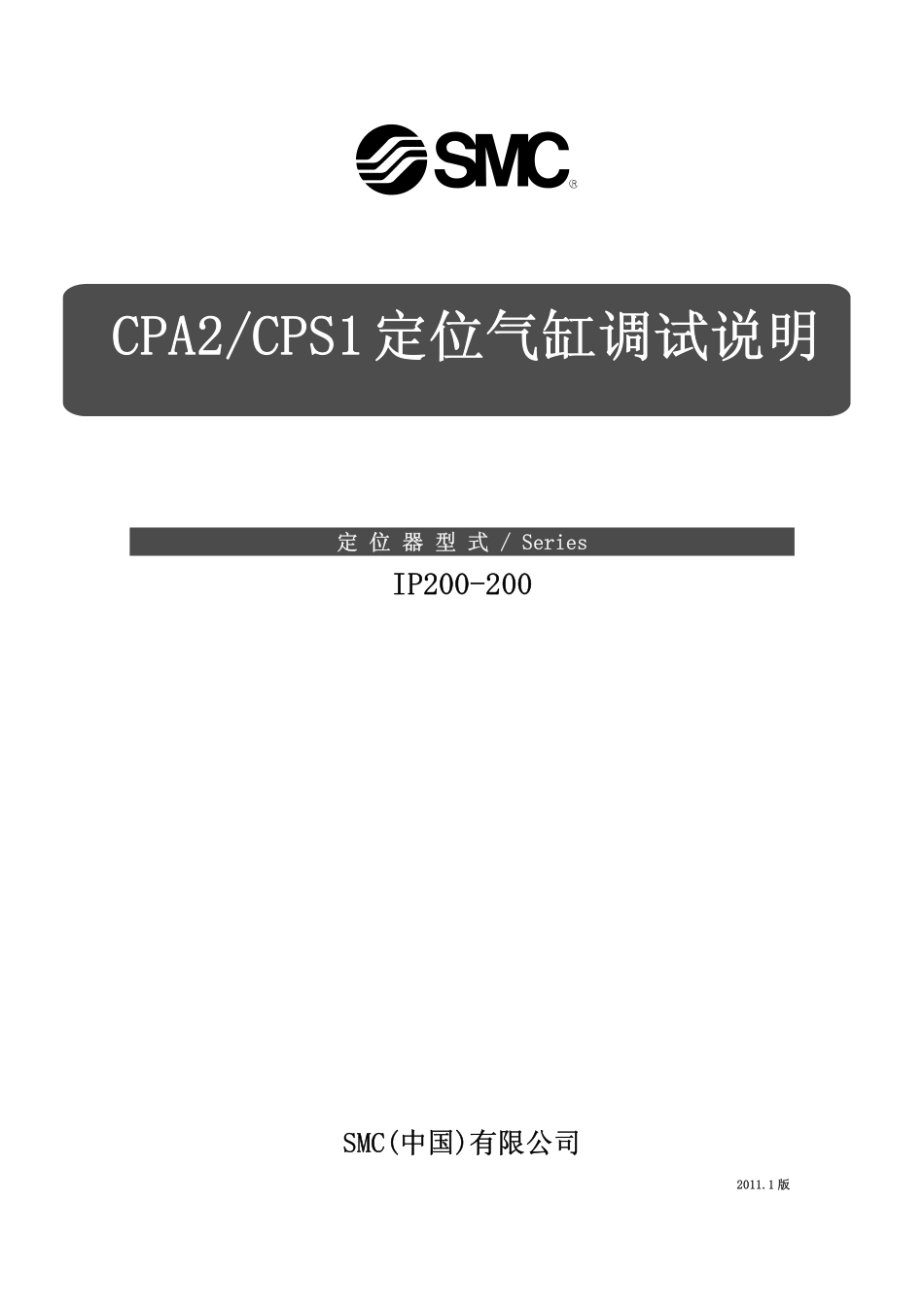

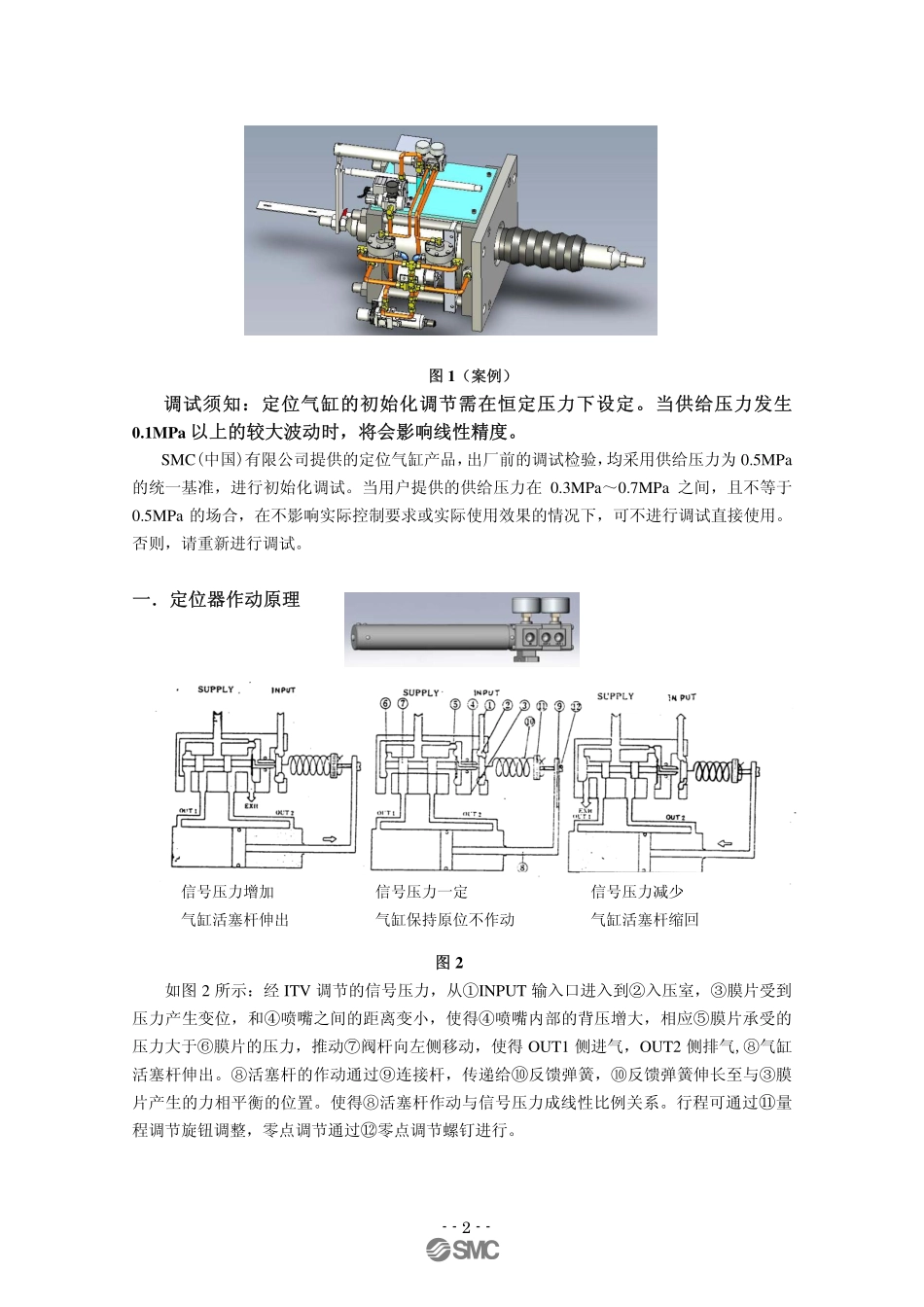

CPA2/CPS1定位气缸调试说明定位器型式/SeriesIP200-200SMC(中国)有限公司2011.1版目录一.定位器作动原理------------------------------------------------------------2二.调试说明和注意事项-----------------------------------------------------3～41.零点调节----------------------------------------------------------------32.量程调节-------------------------------------------------------------3～43.使用注意事项------------------------------------------------------------4三.现场指导反馈--------------------------------------------------------------5--1--图1（案例）调试须知：定位气缸的初始化调节需在恒定压力下设定。当供给压力发生0.1MPa以上的较大波动时，将会影响线性精度。SMC(中国)有限公司提供的定位气缸产品，出厂前的调试检验，均采用供给压力为0.5MPa的统一基准，进行初始化调试。当用户提供的供给压力在0.3MPa～0.7MPa之间，且不等于0.5MPa的场合，在不影响实际控制要求或实际使用效果的情况下，可不进行调试直接使用。否则，请重新进行调试。一．定位器作动原理信号压力增加气缸活塞杆伸出信号压力一定气缸保持原位不作动信号压力减少气缸活塞杆缩回图2如图2所示：经ITV调节的信号压力，从①INPUT输入口进入到②入压室，③膜片受到压力产生变位，和④喷嘴之间的距离变小，使得④喷嘴内部的背压增大，相应⑤膜片承受的压力大于⑥膜片的压力，推动⑦阀杆向左侧移动，使得OUT1侧进气，OUT2侧排气,⑧气缸活塞杆伸出。⑧活塞杆的作动通过⑨连接杆，传递给⑩反馈弹簧，⑩反馈弹簧伸长至与③膜片产生的力相平衡的位置。使得⑧活塞杆作动与信号压力成线性比例关系。行程可通过⑪量程调节旋钮调整，零点调节通过⑫零点调节螺钉进行。--2--二．调试说明和注意事项为了使得气缸行程按输入信号0.02MPa～0.1MPa成比例输出，可通过旋转量程调节旋钮，改变反馈弹簧的有效圈数，圈数增加量程增大，圈数减少量程也减少。1．零点调节供给压力输入后，当信号压力为0.02MPa时，气缸的行程应为0mm，即完全缩回状态。通过逆时针旋转零调螺钉，可使定位器OUT1出口压力不断上升，直至活塞杆推出。相反，顺时针旋转零调螺钉，可使定位器OUT1出口压力不断下降，直至活塞杆缩回。零调螺钉图3注意点：如何将零点调节至最佳位置a)须在输入信号为0.02MPa时调节；b)先顺时针旋转零调螺钉，使得定位器OUT1出口压力下降为0Mpa后；再逆时针旋转零调螺钉，使得定位器OUT1出口压力上升并稳定在0～0.1MPa范围内,如图4所示。图42．量程调节a)零点调节完毕后，将输入信号增加至0.1MPa时，如果气缸没有伸出至全行程的,表明行程不够，此时需要增加行程。b)零点调节完毕后，将输入信号增加至0.09MPa时，后,如果气缸已经伸出至全行程,表明行程超出，此时需要减少行程。c)在信号压力0.06MPa加压的状态下进行量程调节。先拆下保护外盖上的三个M3小螺钉，松开保护外盖，露出内部的反馈弹簧，旋转量程调节旋钮。（如图5)--3--M3小螺钉反馈弹簧量程调节旋钮图5※逆时针旋转量程调节旋钮，反馈弹簧的有效圈数增加，行程增加；※顺时针旋转量程调节旋钮，反馈弹簧的有效圈数减少，行程减少。注意点：零点和行程调节必须交替进行。零点和行程的调节相互影响，调节过程需要交替进行。调节时应按照顺序：零点→行程→零点→行程→零点...(即先调节零点，接着调节行程，行程调节后需要继续重新调节零点)。零点与行程交替调节过程中，输入信号将与伸出距离逐渐形成线性对应关系。调试过程中，参考基准点可根据现场实际允许的情况自行选择。3．使用注意事项a）供给的空气源，请使用除湿、除尘、无油的清洁空气。如果供给空气中的灰尘、油、湿气等混入元件内部，会造成定位器动作不良，产生故障。b）过滤器应垂直安装，滤芯要定期清洗或更换。c）由于定位器内有较细的气管路，在供给除湿、除尘的清洁空气时，请避免使用成为误动作原因的油雾器。d）超过规格温度范围使用，会造成电气零件破损、各密封零件材料老化，请注意。e）请勿在引起过大的冲击或振动的场所使用。f）使用时，定位器必须安装好...
