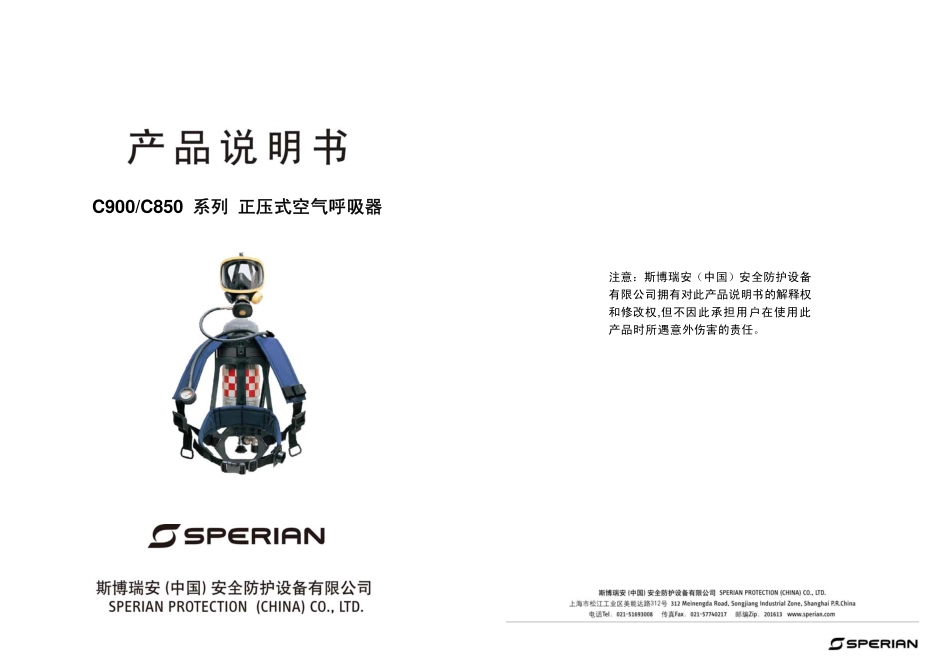

C900,C850系列正压式空气呼吸器产品说明书VIP免费

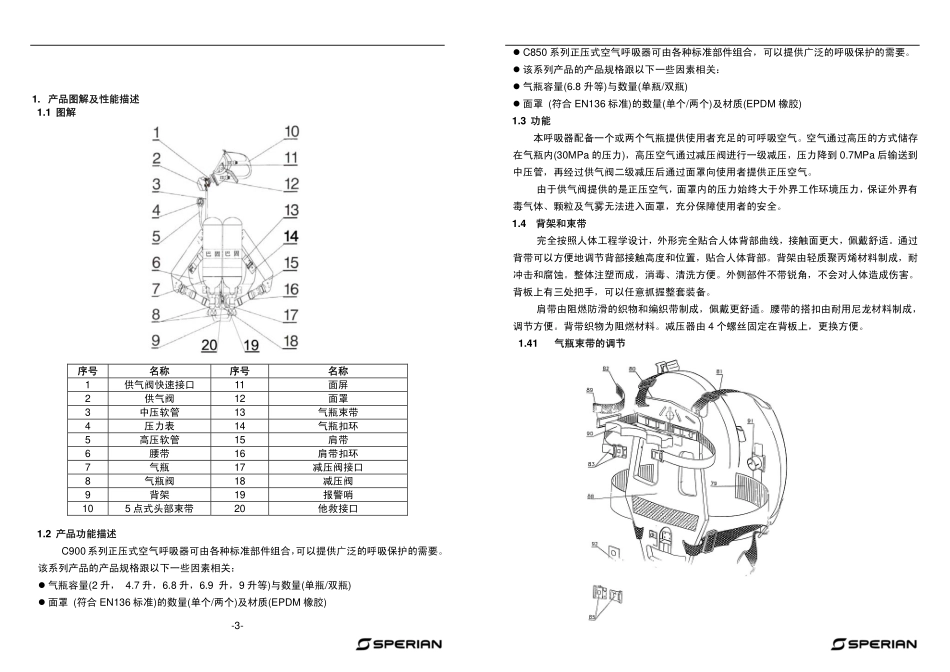

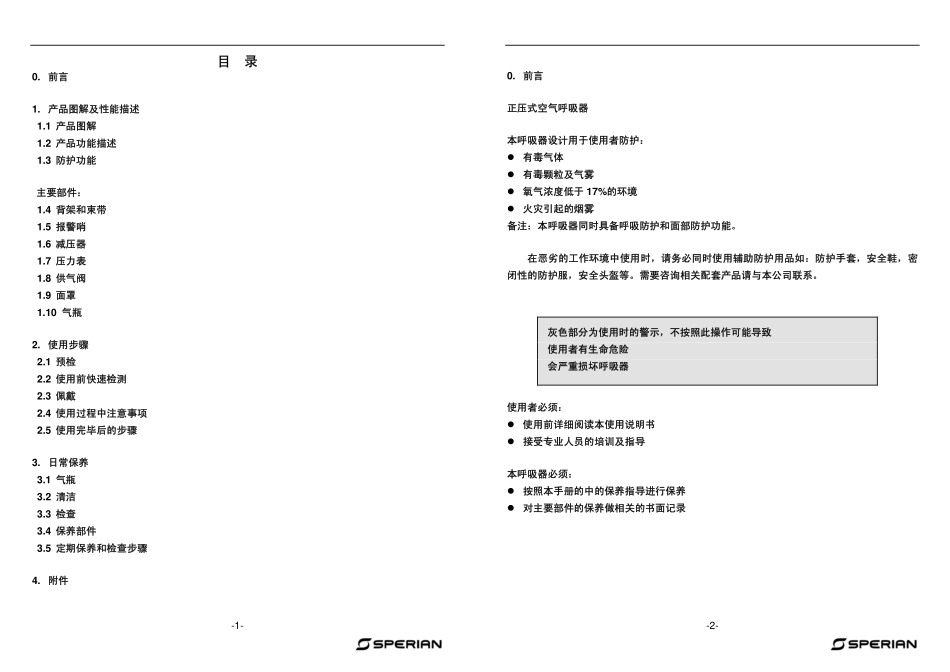

C900/C850系列正压式空气呼吸器注意：斯博瑞安（中国）安全防护设备有限公司拥有对此产品说明书的解释权和修改权,但不因此承担用户在使用此产品时所遇意外伤害的责任。-1-目录0.前言1.产品图解及性能描述1.1产品图解1.2产品功能描述1.3防护功能主要部件：1.4背架和束带1.5报警哨1.6减压器1.7压力表1.8供气阀1.9面罩1.10气瓶2.使用步骤2.1预检2.2使用前快速检测2.3佩戴2.4使用过程中注意事项2.5使用完毕后的步骤3.日常保养3.1气瓶3.2清洁3.3检查3.4保养部件3.5定期保养和检查步骤4.附件-2-0.前言正压式空气呼吸器本呼吸器设计用于使用者防护：�有毒气体�有毒颗粒及气雾�氧气浓度低于17%的环境�火灾引起的烟雾备注：本呼吸器同时具备呼吸防护和面部防护功能。在恶劣的工作环境中使用时，请务必同时使用辅助防护用品如：防护手套，安全鞋，密闭性的防护服，安全头盔等。需要咨询相关配套产品请与本公司联系。使用者必须：�使用前详细阅读本使用说明书�接受专业人员的培训及指导本呼吸器必须：�按照本手册的中的保养指导进行保养�对主要部件的保养做相关的书面记录灰色部分为使用时的警示，不按照此操作可能导致使用者有生命危险会严重损坏呼吸器-3-1.产品图解及性能描述1.1图解序号名称序号名称1供气阀快速接口11面屏2供气阀12面罩3中压软管13气瓶束带4压力表14气瓶扣环5高压软管15肩带6腰带16肩带扣环7气瓶17减压阀接口8气瓶阀18减压阀9背架19报警哨105点式头部束带20他救接口1.2产品功能描述C900系列正压式空气呼吸器可由各种标准部件组合，可以提供广泛的呼吸保护的需要。该系列产品的产品规格跟以下一些因素相关：�气瓶容量(2升，4.7升，6.8升，6.9升，9升等)与数量(单瓶/双瓶)�面罩(符合EN136标准)的数量(单个/两个)及材质(EPDM橡胶)-4-�C850系列正压式空气呼吸器可由各种标准部件组合，可以提供广泛的呼吸保护的需要。�该系列产品的产品规格跟以下一些因素相关：�气瓶容量(6.8升等)与数量(单瓶/双瓶)�面罩(符合EN136标准)的数量(单个/两个)及材质(EPDM橡胶)1.3功能本呼吸器配备一个或两个气瓶提供使用者充足的可呼吸空气。空气通过高压的方式储存在气瓶内(30MPa的压力)，高压空气通过减压阀进行一级减压，压力降到0.7MPa后输送到中压管，再经过供气阀二级减压后通过面罩向使用者提供正压空气。由于供气阀提供的是正压空气，面罩内的压力始终大于外界工作环境压力，保证外界有毒气体、颗粒及气雾无法进入面罩，充分保障使用者的安全。1.4背架和束带完全按照人体工程学设计，外形完全贴合人体背部曲线，接触面更大，佩戴舒适。通过背带可以方便地调节背部接触高度和位置，贴合人体背部。背架由轻质聚丙烯材料制成，耐冲击和腐蚀。整体注塑而成，消毒、清洗方便。外侧部件不带锐角，不会对人体造成伤害。背板上有三处把手，可以任意抓握整套装备。肩带由阻燃防滑的织物和编织带制成，佩戴更舒适。腰带的搭扣由耐用尼龙材料制成，调节方便。背带织物为阻燃材料。减压器由4个螺丝固定在背板上，更换方便。1.41气瓶束带的调节-5-序号名称序号名称79/80/81背带套件89衬垫杆82软管束带90气瓶支座83气瓶束带91供气阀插座85系扣92封盖88背架1.42背架根据气瓶直径调整好气瓶束带的长度，气瓶束带上有弹性部件，可以弥补气瓶束带长度调整时的误差，不需经常调节束带长度。1.5报警哨一旦使用者打开气瓶阀，气瓶中高压空气通过减压阀和高压管输送的的高压力（初始时是30MPa）空气将报警哨中的顶针顶紧在弹簧上。此时顶针起到密封作用，不让中压空气进入报警哨发出哨音。当气瓶中的压力降低到5.5±0.5Mpa时，顶针在弹簧力的作用下发生位移，离开了密封位置，中压空气以5升/分钟的流量通过报警哨。报警哨管中发出报警哨音。工作性能报警哨工作压力：5.5±0.5Mpa报警哨始终发出报警声直到气瓶中空气用尽耗气量：5升/分钟声音等级：90分贝频率：3800赫兹1.6减压器无论气瓶内空气压力及使用者的呼吸频率如何变化，减压器都保证提供一个稳定的输出压力，单瓶呼吸器减压器固定在背架的左侧，双瓶呼吸器减压器则固定在背架的中间位置，同时配备他救接口可供第二个使用者同时使用。黑色密...
