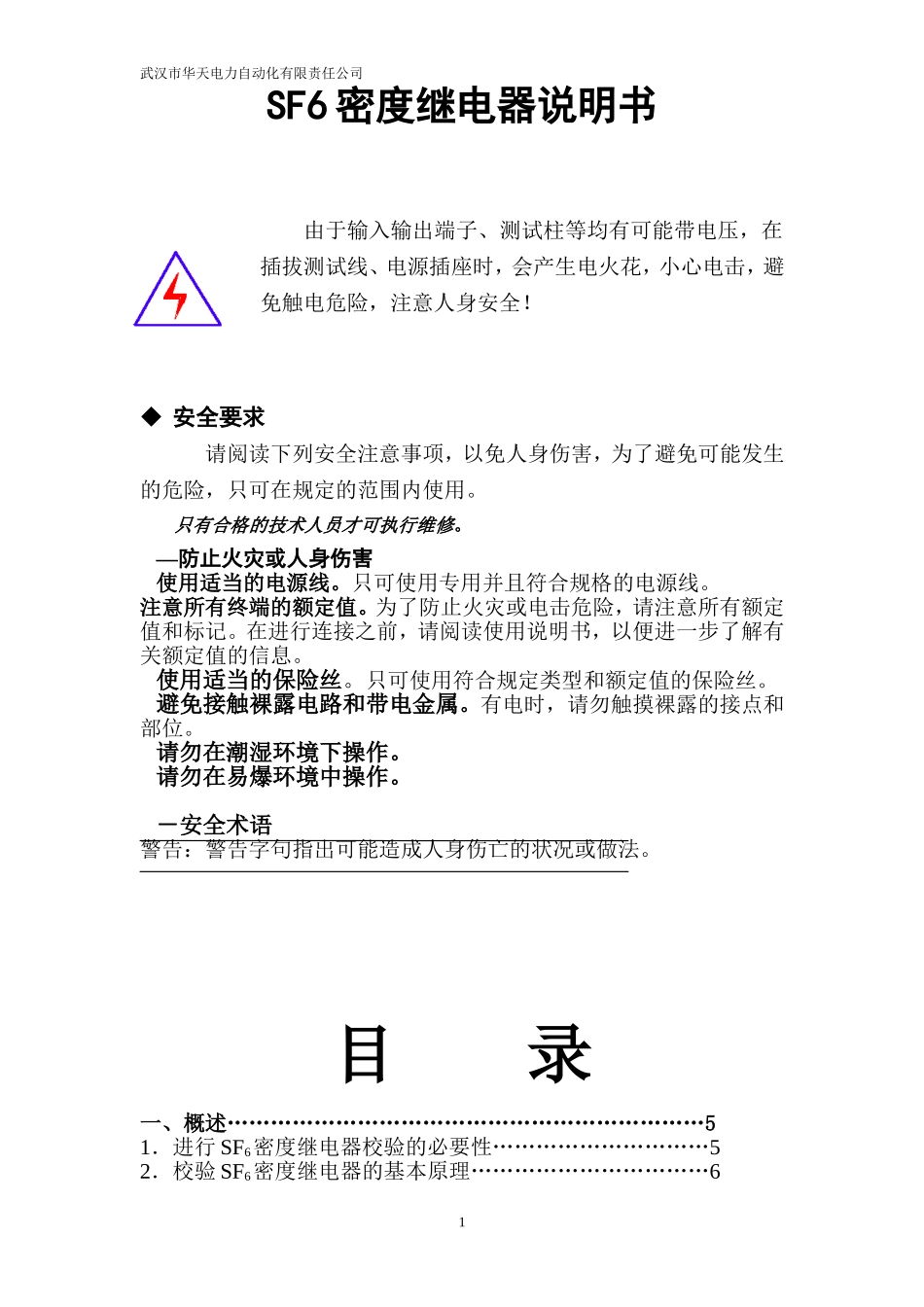

武汉市华天电力自动化有限责任公司SF6密度继电器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用专用并且符合规格的电源线。注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。请勿在潮湿环境下操作。请勿在易爆环境中操作。－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。目录一、概述…………………………………………………………51．进行SF6密度继电器校验的必要性…………………………52．校验SF6密度继电器的基本原理……………………………61武汉市华天电力自动化有限责任公司3．全自动SF6密度继电器校验仪功能特点……………………7二、技术指标……………………………………………………8三、使用方法……………………………………………………91．准备工作……………………………………………………92．密度继电器校验……………………………………………103．历史数据浏览………………………………………………144．20℃压力表校验……………………………………………155．常温压力表校验……………………………………………156、系统压力值修正……………………………………………177．系统时钟修正………………………………………………178．结束工作……………………………………………………18四、注意事项……………………………………………………18一、概述进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门最关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。进行SF6密度继电器校验基本原理密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。报警回复校验值：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力2武汉市华天电力自动化有限责任公司值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。全自动密度继电器测试仪功能特点：1．密度继电器校验仪...
