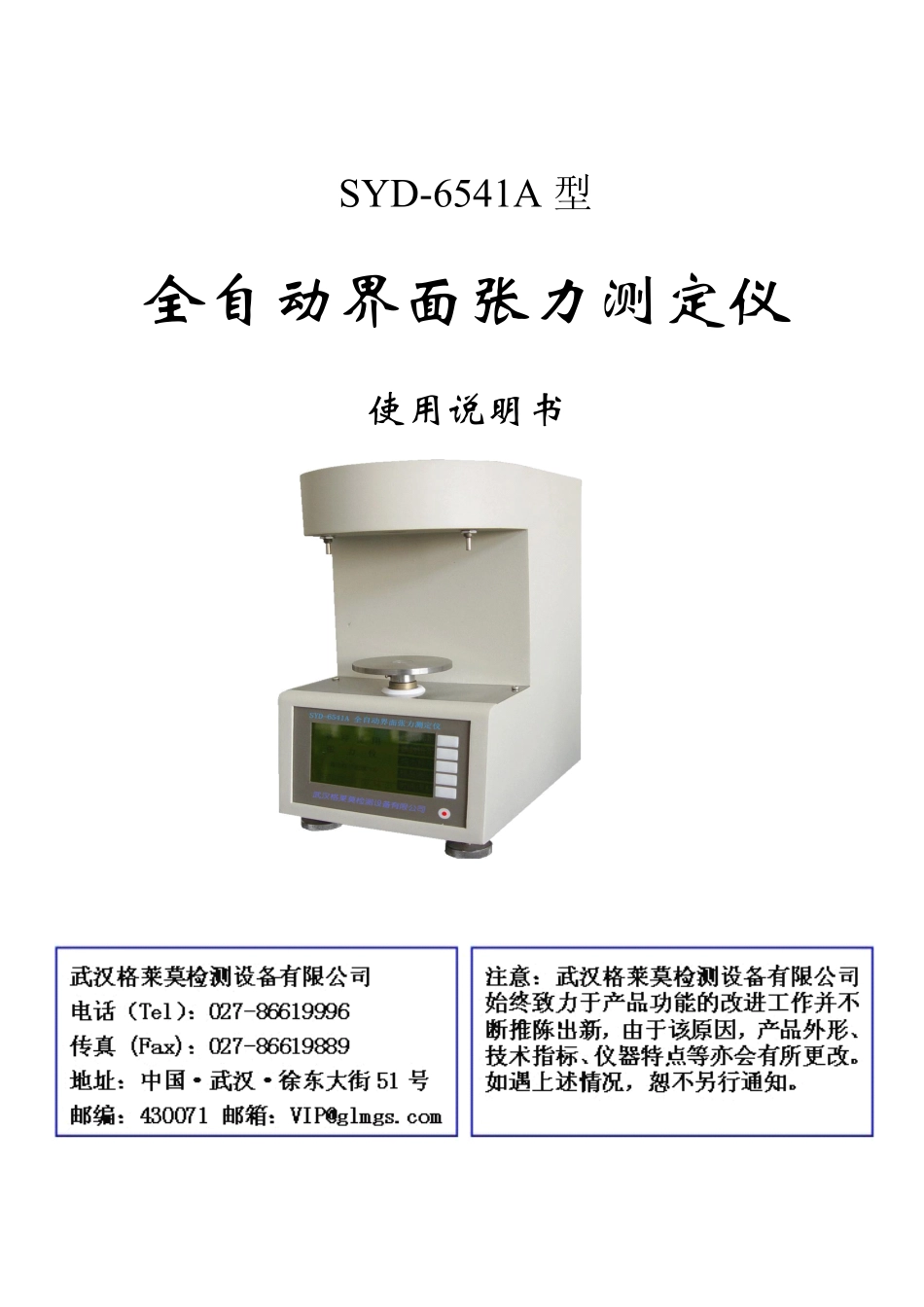

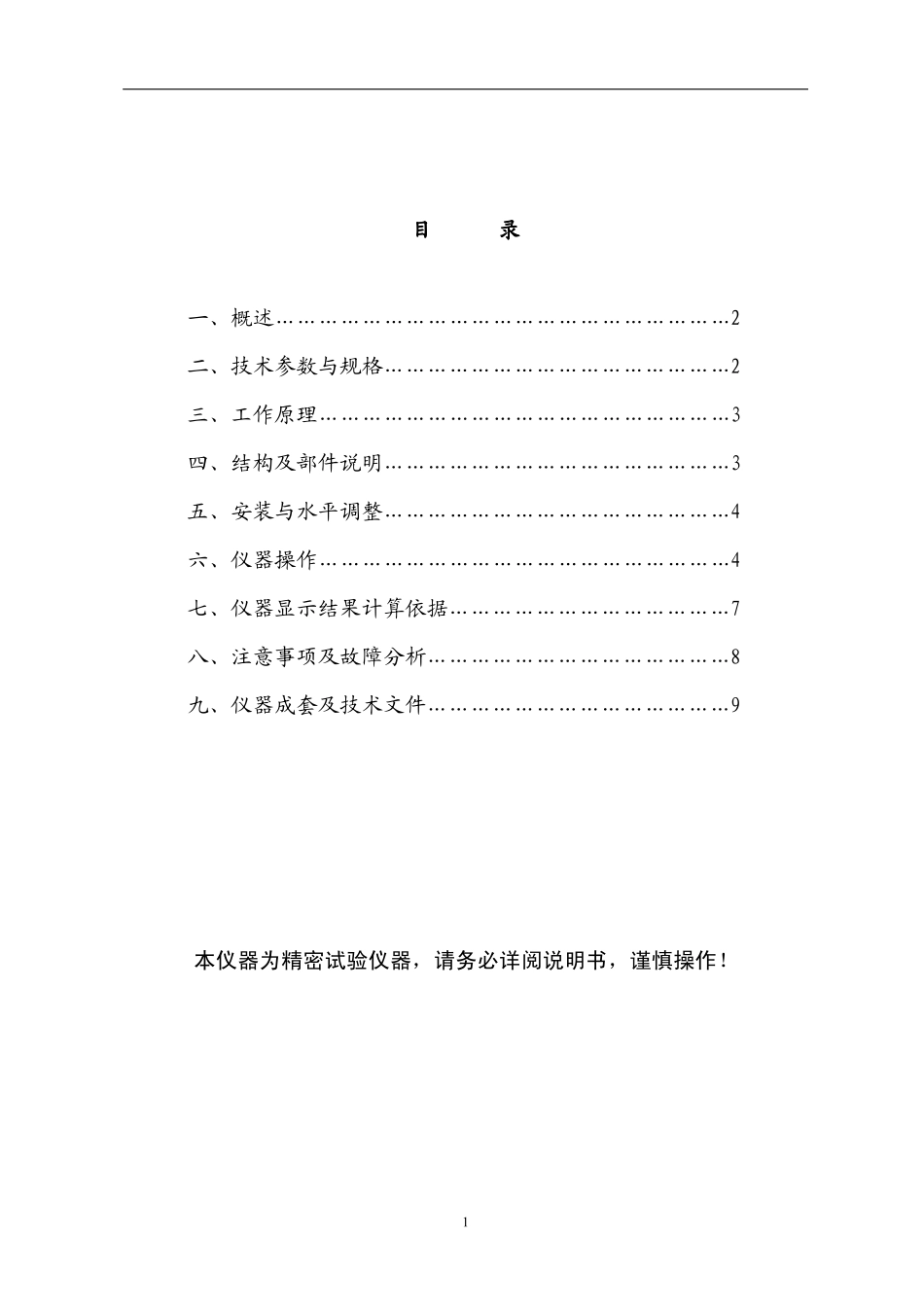

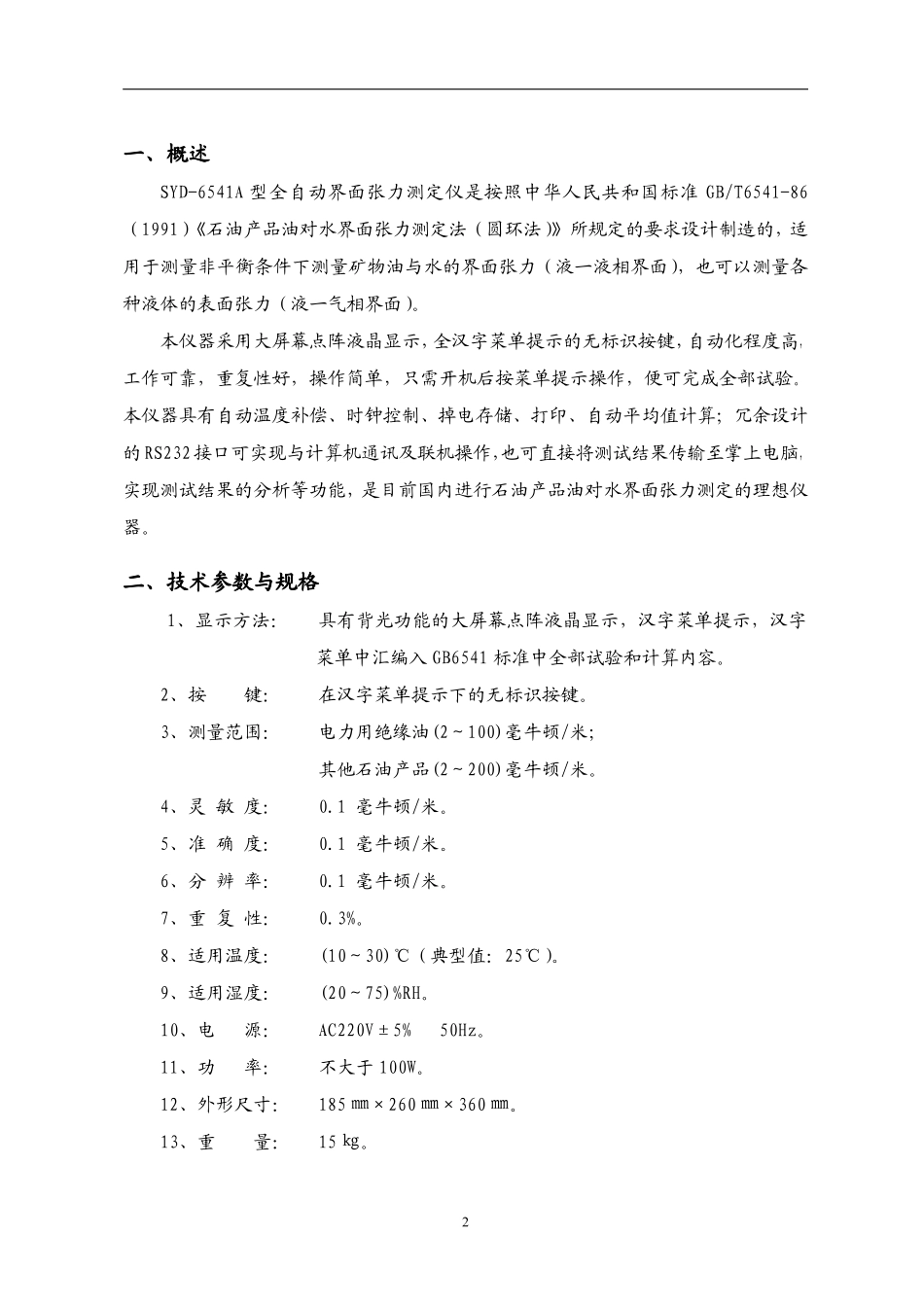

SYD-6541A型全自动界面张力测定仪使用说明书1目目目目录录录录一、概述………………………………………………………2二、技术参数与规格…………………………………………2三、工作原理…………………………………………………3四、结构及部件说明…………………………………………3五、安装与水平调整…………………………………………4六、仪器操作…………………………………………………4七、仪器显示结果计算依据…………………………………7八、注意事项及故障分析……………………………………8九、仪器成套及技术文件……………………………………9本仪器为精密试验仪器,请务必详阅说明书,谨慎操作!2一、概述一、概述一、概述一、概述SYD-6541A型全自动界面张力测定仪是按照中华人民共和国标准GB/T6541-86(1991)《石油产品油对水界面张力测定法(圆环法)》所规定的要求设计制造的,适用于测量非平衡条件下测量矿物油与水的界面张力(液一液相界面),也可以测量各种液体的表面张力(液一气相界面)。本仪器采用大屏幕点阵液晶显示,全汉字菜单提示的无标识按键,自动化程度高,工作可靠,重复性好,操作简单,只需开机后按菜单提示操作,便可完成全部试验。本仪器具有自动温度补偿、时钟控制、掉电存储、打印、自动平均值计算;冗余设计的RS232接口可实现与计算机通讯及联机操作,也可直接将测试结果传输至掌上电脑,实现测试结果的分析等功能,是目前国内进行石油产品油对水界面张力测定的理想仪器。二、技术参数与规格二、技术参数与规格二、技术参数与规格二、技术参数与规格1、显示方法:具有背光功能的大屏幕点阵液晶显示,汉字菜单提示,汉字菜单中汇编入GB6541标准中全部试验和计算内容。2、按键:在汉字菜单提示下的无标识按键。3、测量范围:电力用绝缘油(2~100)毫牛顿/米;其他石油产品(2~200)毫牛顿/米。4、灵敏度:0.1毫牛顿/米。5、准确度:0.1毫牛顿/米。6、分辨率:0.1毫牛顿/米。7、重复性:0.3%。8、适用温度:(10~30)℃(典型值:25℃)。9、适用湿度:(20~75)%RH。10、电源:AC220V±5%50Hz。11、功率:不大于100W。12、外形尺寸:185㎜×260㎜×360㎜。13、重量:15㎏。3三、工作原理三、工作原理三、工作原理三、工作原理本仪器所采用的工作原理是:将高频感应微小位移动自动平衡测量系统应用到扭力天平中去。即作用到铂环上的力发生改变时,与铂环所连接的平衡杆在两个涡流探头中产生位移,使两个涡流探头中产生的电感量发生变化,由此引起差动变压器失去平衡,随之电路中差动放大器的输入信号也失去平衡,经放大器放大后输出一随铂环受力变化而变化的电信号,此信号送到微处理机中进行处理,并按国标GB/T6541自动计算出被测试样的实际张力值。四、结构及部件说明四、结构及部件说明四、结构及部件说明四、结构及部件说明整机结构见图1所示。1、大屏幕液晶显示器8、无标识按键2、样品杯:用于盛被测试样9、背光键3、零点微调10、机脚:调整仪器水平4、满量程微调11、打印机、计算机接口5、环架杆12、熔丝盒1A熔丝6、铂环:测量试样用13、电源开关7、样品托盘14、电源插座4图1五、安装与水平调整五、安装与水平调整五、安装与水平调整五、安装与水平调整服务热线:027-8661999613545068882把主机放在无空气对流的稳定平台上,按图2所示,拧下仪器后侧两个固定螺钉,取下上顶板,按图3所示的位置安装好控制磁铁、环架杆、铂环(铂环先与环架杆插装完毕,置酒精灯外焰部灼烧洁净后,方可安装。注意:手不可触及灼烧洁净的铂环)。调整三个机脚使样品盘上水准泡处于中心,最后将上顶板放回原处,并用螺针固定好。图2图3六、仪器操作六、仪器操作六、仪器操作六、仪器操作接通电源后,仪器进入如图4所示的液晶屏显示界面。每一菜单右侧所指示的无标识按键即为菜单指示功能键。51、砝码标定:按指示功能键进入下级菜单。图5⑴观察显示界面下部“仪表读数”的四位数,在保证铂环灼烧洁净的条件下用“零点微调”(图1中3)微调至0001~0010之间(最佳值0005)。注:仪表菜单显示的“原标定值”是生产厂家制造本仪器时的生产标定值。用户在使用仪器...
