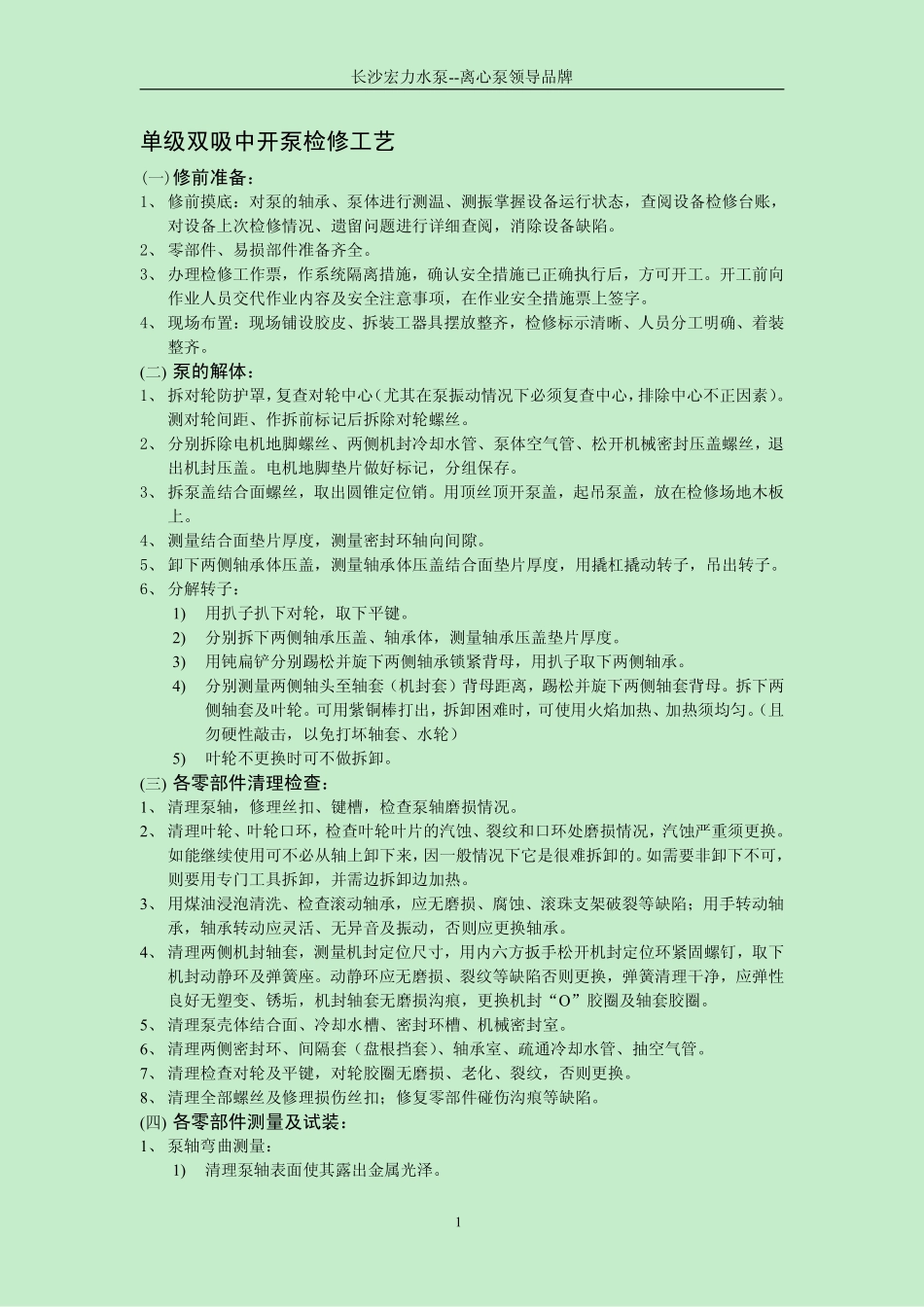

长沙宏力水泵--离心泵领导品牌1单级双吸中开泵检修工艺(一)修前准备：1、修前摸底：对泵的轴承、泵体进行测温、测振掌握设备运行状态，查阅设备检修台账，对设备上次检修情况、遗留问题进行详细查阅，消除设备缺陷。2、零部件、易损部件准备齐全。3、办理检修工作票，作系统隔离措施，确认安全措施已正确执行后，方可开工。开工前向作业人员交代作业内容及安全注意事项，在作业安全措施票上签字。4、现场布置：现场铺设胶皮、拆装工器具摆放整齐，检修标示清晰、人员分工明确、着装整齐。(二)泵的解体：1、拆对轮防护罩，复查对轮中心（尤其在泵振动情况下必须复查中心，排除中心不正因素）。测对轮间距、作拆前标记后拆除对轮螺丝。2、分别拆除电机地脚螺丝、两侧机封冷却水管、泵体空气管、松开机械密封压盖螺丝，退出机封压盖。电机地脚垫片做好标记，分组保存。3、拆泵盖结合面螺丝，取出圆锥定位销。用顶丝顶开泵盖，起吊泵盖，放在检修场地木板上。4、测量结合面垫片厚度，测量密封环轴向间隙。5、卸下两侧轴承体压盖，测量轴承体压盖结合面垫片厚度，用撬杠撬动转子，吊出转子。6、分解转子：1)用扒子扒下对轮，取下平键。2)分别拆下两侧轴承压盖、轴承体，测量轴承压盖垫片厚度。3)用钝扁铲分别踢松并旋下两侧轴承锁紧背母，用扒子取下两侧轴承。4)分别测量两侧轴头至轴套（机封套）背母距离，踢松并旋下两侧轴套背母。拆下两侧轴套及叶轮。可用紫铜棒打出，拆卸困难时，可使用火焰加热、加热须均匀。（且勿硬性敲击，以免打坏轴套、水轮）5)叶轮不更换时可不做拆卸。(三)各零部件清理检查：1、清理泵轴，修理丝扣、键槽，检查泵轴磨损情况。2、清理叶轮、叶轮口环，检查叶轮叶片的汽蚀、裂纹和口环处磨损情况，汽蚀严重须更换。如能继续使用可不必从轴上卸下来，因一般情况下它是很难拆卸的。如需要非卸下不可，则要用专门工具拆卸，并需边拆卸边加热。3、用煤油浸泡清洗、检查滚动轴承，应无磨损、腐蚀、滚珠支架破裂等缺陷；用手转动轴承，轴承转动应灵活、无异音及振动，否则应更换轴承。4、清理两侧机封轴套，测量机封定位尺寸，用内六方扳手松开机封定位环紧固螺钉，取下机封动静环及弹簧座。动静环应无磨损、裂纹等缺陷否则更换，弹簧清理干净，应弹性良好无塑变、锈垢，机封轴套无磨损沟痕，更换机封“O”胶圈及轴套胶圈。5、清理泵壳体结合面、冷却水槽、密封环槽、机械密封室。6、清理两侧密封环、间隔套（盘根挡套）、轴承室、疏通冷却水管、抽空气管。7、清理检查对轮及平键，对轮胶圈无磨损、老化、裂纹，否则更换。8、清理全部螺丝及修理损伤丝扣；修复零部件碰伤沟痕等缺陷。(四)各零部件测量及试装：1、泵轴弯曲测量：1)清理泵轴表面使其露出金属光泽。长沙宏力水泵--离心泵领导品牌22)把泵轴的两端轴承处架在平台V型铁上，或专用支架支撑，V型铁（或支撑）要放稳固。3)在轴端从键槽中心开始，顺向将轴分成8等份，用漆笔标清序号。4)将各百分表分别支在对轮、轴承、叶轮、机封及自由端轴头等测量点。5)各百分表支好，表测量杆垂直于轴心线，支点位于叶轮轴同侧、轴的同一纵断面上，架表的端面要尽量选择正圆或无损伤的部位，尽量避开键槽位置，防止旋转时碰伤表头。6)调整表过程中，应轻拉表杆2～3次，若每次均能回到原读数，则说明表已按装牢固。7)各表经检查完好后，逆向缓慢地盘动泵轴，“1”处的两次读数应相等，并将轴窜动控制在0.10mm以内，方可开始测量工作，测量过程中盘过头时不得倒盘，应从新盘一圈。8)每个测量截面对应直径差最大值的一半即为轴的弯曲：其值不得超过0.03mm。9)记录示意图：对轮轴承轴承机封叶轮机封②①③④⑤①⑥①②②③③④④⑤⑤⑥⑥注：’2’3’4’分别为各点表值”2”3”4”为最大弯曲（方位）值2、叶轮(口环)、机封套晃度测量：1)清理叶轮口环、机封套使其露出金属光泽。2)把转子的两端轴承处架在专用支撑架上，支撑须稳固。3)在轴端从键槽中心开始，顺向将轴分成8等份，用漆笔标清序号。4)将百分表分别支在叶轮及机封套处。5)各百分表支好，表测量杆垂直于轴心线，支点位于叶轮轴同侧、轴的同一纵断面上，架表的端面要...
