百特手操器DFQA7000说明书VIP免费

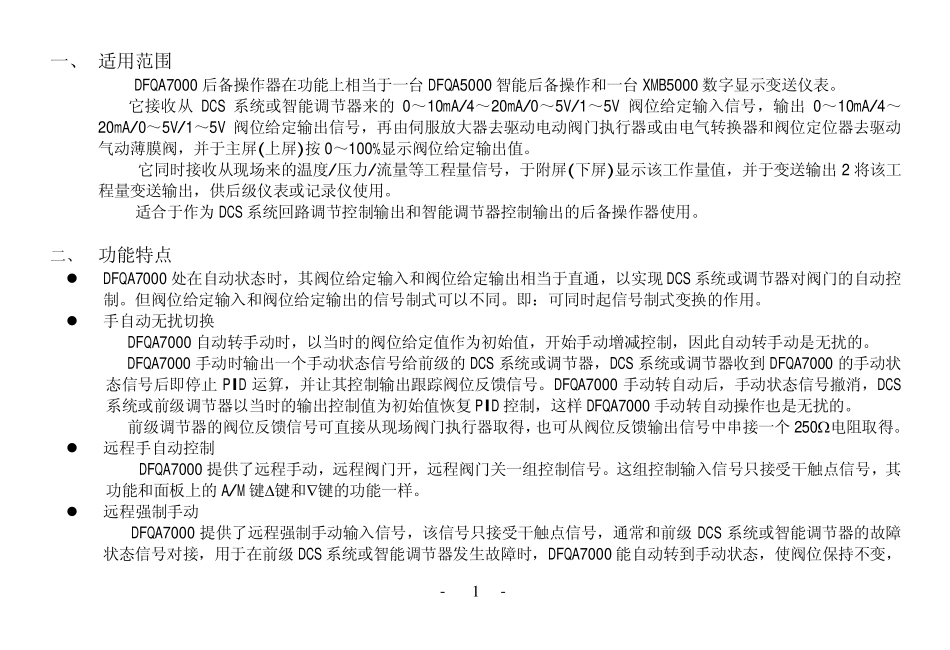

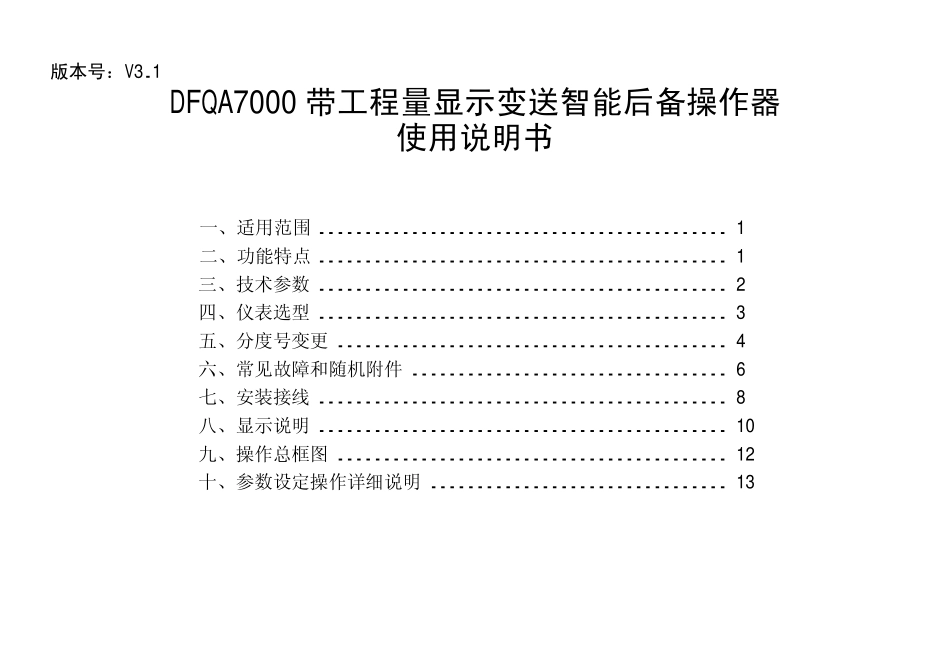

走向世界的百特工控，坚持以优质创名牌，以高科技创造未来，力求每个产品都有特色。追求客户对公司的产品、服务和合作精神的满意度达100%。F&B版本号：V3.1DFQA7000带工程量显示变送智能后备操作器使用说明书一、适用范围............................................1二、功能特点............................................1三、技术参数............................................2四、仪表选型............................................3五、分度号变更..........................................4六、常见故障和随机附件..................................6七、安装接线............................................8八、显示说明............................................10九、操作总框图..........................................12十、参数设定操作详细说明................................13--1一、适用范围DFQA7000后备操作器在功能上相当于一台DFQA5000智能后备操作和一台XMB5000数字显示变送仪表。它接收从DCS系统或智能调节器来的0～10mA/4～20mA/0～5V/1～5V阀位给定输入信号，输出0～10mA/4～20mA/0～5V/1～5V阀位给定输出信号，再由伺服放大器去驱动电动阀门执行器或由电气转换器和阀位定位器去驱动气动薄膜阀，并于主屏(上屏)按0～100%显示阀位给定输出值。它同时接收从现场来的温度/压力/流量等工程量信号，于附屏(下屏)显示该工作量值，并于变送输出2将该工程量变送输出，供后级仪表或记录仪使用。适合于作为DCS系统回路调节控制输出和智能调节器控制输出的后备操作器使用。二、功能特点DFQA7000处在自动状态时，其阀位给定输入和阀位给定输出相当于直通，以实现DCS系统或调节器对阀门的自动控制。但阀位给定输入和阀位给定输出的信号制式可以不同。即：可同时起信号制式变换的作用。手自动无扰切换DFQA7000自动转手动时，以当时的阀位给定值作为初始值，开始手动增减控制，因此自动转手动是无扰的。DFQA7000手动时输出一个手动状态信号给前级的DCS系统或调节器，DCS系统或调节器收到DFQA7000的手动状态信号后即停止PID运算，并让其控制输出跟踪阀位反馈信号。DFQA7000手动转自动后，手动状态信号撤消，DCS系统或前级调节器以当时的输出控制值为初始值恢复PID控制，这样DFQA7000手动转自动操作也是无扰的。前级调节器的阀位反馈信号可直接从现场阀门执行器取得，也可从阀位反馈输出信号中串接一个250电阻取得。远程手自动控制DFQA7000提供了远程手动，远程阀门开，远程阀门关一组控制信号。这组控制输入信号只接受干触点信号，其功能和面板上的A/M键键和键的功能一样。远程强制手动DFQA7000提供了远程强制手动输入信号，该信号只接受干触点信号，通常和前级DCS系统或智能调节器的故障状态信号对接，用于在前级DCS系统或智能调节器发生故障时，DFQA7000能自动转到手动状态，使阀位保持不变，--2以保证实际阀位不因前级调节器或DCS系统的故障而失控。输入输出信号阀位给定输入：0～10mA/4～20mA/0～5V/1～5V通用阀位给定输出：0～10mA/4～20mA/0～5V/1～5V通用工程测量输入：各种热电阻/热电偶/0～10mA/4～20mA/0～5V/1～5V可选工程量变送输出：0～10mA/4～20mA/0～5V/1～5V通用阀位给定输出：0～10mA/4～20mA/0～5V/1～5V通用4个DI输入：只接受干触点开关信号手动状态继电器输出单片机智能化设计，全部参数按键可设定，双数显、双光柱显示（竖表）。可带RS485隔离通讯接口作为计算机系统或DCS系统的输出通道使用。三、技术参数使用条件：环境温度：0～50℃相对湿度：90%电源电压：AC90V～265V（50～60HZ）或DC2410%V基本误差：0.5%F.S1字显示分辨率：0.001,0.01,0.1,1输入特性：电流型：输入阻抗250电压型：输入阻抗大于300k输出特性：继电器容量：3A/220VAC或3A/24VDC，阻性负载电流型输出：负载阻抗小于500电压型输出：负载阻抗大于200K电源输出：电压2410%VDC，最大电流50mA功耗：3W重量：0.5kg--3四、仪表选型型谱说明DFQA带工程量显示变送智能后备操作器设计序列7设计序列，...
