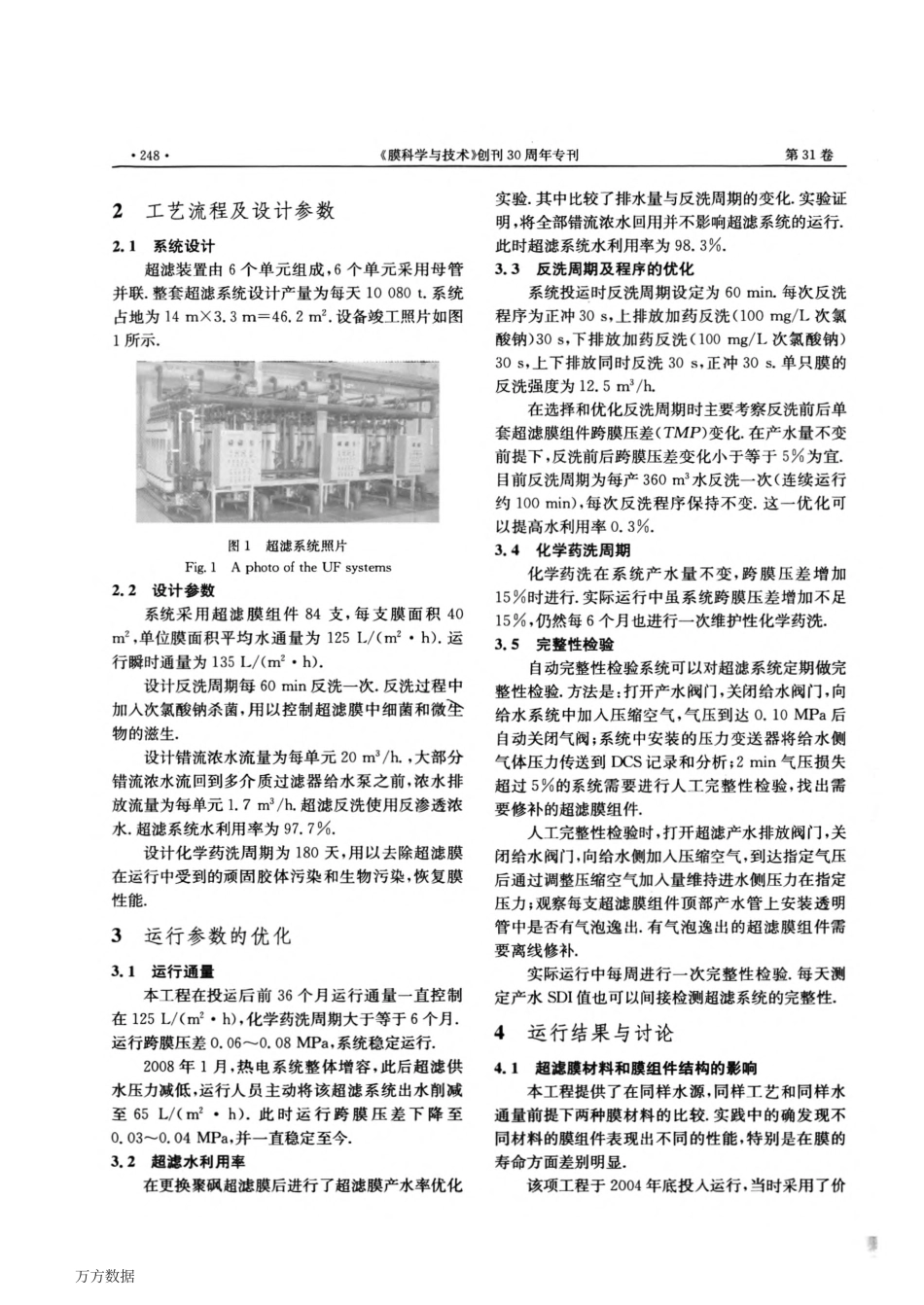

超滤膜处理黄河水工程实例_第2页
2/5
超滤膜处理黄河水工程实例_第3页
3/5
第31卷第3期2011年6月膜科学与技术MEMBRANES【:IENCEANDTE(:HN()I』)GYV01.31No.3Jun.2011超滤膜处理黄河水工程实例孟广祯1,王黎明2,李华友2,陈华友2,金昌斌2(1.北京格兰特膜分离设备有限公司,北京100102;2.山东滨化集团,滨州256619)摘要:山东滨化集团超滤系统设计出水每天10080t,原水为黄河水,2004年12月投运,至今已稳定运行6年整.报道了超滤膜材料,超滤系统错流量、反洗,化学加强反洗条件以及化学药洗周期等运行条件对超滤系统稳定运行的影响;报道了这些运行参数选择和优化结果.该超滤系统和多介质过滤器合并的运行直接吨水成本约o.24元.该工程运行参数对设计和运行自来水系统具有借鉴意义.关键词:黄河水;饮用水;超滤膜;改性;聚砜中图分类号:TQ028.8文献标识码:A文章编号:1007—8924(2011)03一0247一04超滤技术是去除水中悬浮物、原水动物、细菌、病毒和部分胶体的过滤方法.这一技术是保证饮水安全的重要手段之一[1],特别是在避免贾第鞭毛虫和隐孢子虫对饮水安全的威胁方面,超滤技术更有着不可替代的重要作用[2].然而,由于人们对超滤技术缺乏认识和价格等方面的问题,超滤在中国自来水领域的应用还刚刚开始,经验还较为缺乏.与此同时,超滤技术在工业领域却已经得到了广泛应用和普遍接受,自2007年起绝大部分以黄河水为水源的除盐系统均使用超滤作为反渗透装置的预处理.本文报道了较大型超滤处理黄河水长期运行经验,希望为超滤在饮用水方面的应用提供借鉴.另一方面,进口产品垄断中国超滤膜市场的时代已经完结,多个优秀民族品牌的超滤膜产品已经脱颖而出.在此影响下。超滤系统的吨水造价也已明显降低.对于大型超滤系统,预期压力式膜装置每天吨水投资可以控制在120元人民币以下.超滤膜系统价格的降低将使超滤技术在大型自来水制造领域获得更高的竞争力.1工程概况山东滨化集团于2001年始建一期热电联产发电厂,其中锅炉补给水采用经过简单沉淀的黄河水为水源.一期工程水处理工艺为多介质过滤器+活性炭过滤器+反渗透+离子交换器.2003年筹建二期热电厂时,水处理设备招投标技术方案仍然沿用了一期工艺.在招投标技术讨论时投标单位之一首次提出应该增加超滤装置并取消活性炭过滤器.经过调研和论证得出以下结论:(1)当时大多数使用多介质过滤器十活性炭过滤器作茎i渗透预处理的黄河水处理系统,反渗透装置均不1长期稳定运行,主要原因是黄河水中的大量胶体移l无法用这一预处理工艺去除;(2)活性炭过滤器:短时间运行即达到吸附饱和,此后则对反渗透系:有害无益;(3)虽然当时尚无超滤处理黄河水的,型工程实例,但是超滤的使用至少可以明显减低渗透的运行压力,为稳定生产提供进一步的保障.4)增加超滤装置并取消活性炭过滤器投资费用畦≥近持平.因此,总体水处理丁艺变更为多介质过扛{}+超滤+反渗透+离子交换器.水处理系统于2004年底投运,由于工艺先进、供货及时、施工质量好和处理效果优异等被业主评选为优秀工程.系统运行的前15个月采用聚氯乙烯(PVC)超滤膜,内压式,膜丝内/外径0D/ID一1.5mm/1.Omm.标称截留分子量80oooDalton.第16月后至今的57个月采用改性聚砜(mPS)超滤膜,截留另子量45000Dalton.收稿R期:2010一12—3l作者简介:盂广祯.男。博士学位.主要研究方向:膜产品制造、膜产品应用、水净化、污水处理、水再生技术.万方数据·248·《膜科学与技术》创刊30周年专刊第31卷2工艺流程及设计参数2.1系统设计超滤装置由6个单元组成,6个单元采用母管并联.整套超滤系统设计产量为每天10080t.系统占地为14m×3.3m一46.2m2.设备竣工照片如图l所示.图l超滤系统照片FIglAphotooftheUFsystems2.2设计参数系统采用超滤膜组件84支,每支膜面积40m2.单位膜面积平均水通量为125I,/(m2·h).运行瞬时通量为135L/(m2·h).设计反洗周期每60min反洗一次.反洗过程中加入次氯酸钠杀菌。用以控制超滤膜中细菌和微生物的滋生.设计错流浓水流量为每单元20m3/h..大部分错流浓水流回到多介质过滤器给水泵之前.浓水排放流量为每单元1.7m3/h.超滤反洗使用反渗透浓水.超滤系统水利用率为97.7%.设计化...
