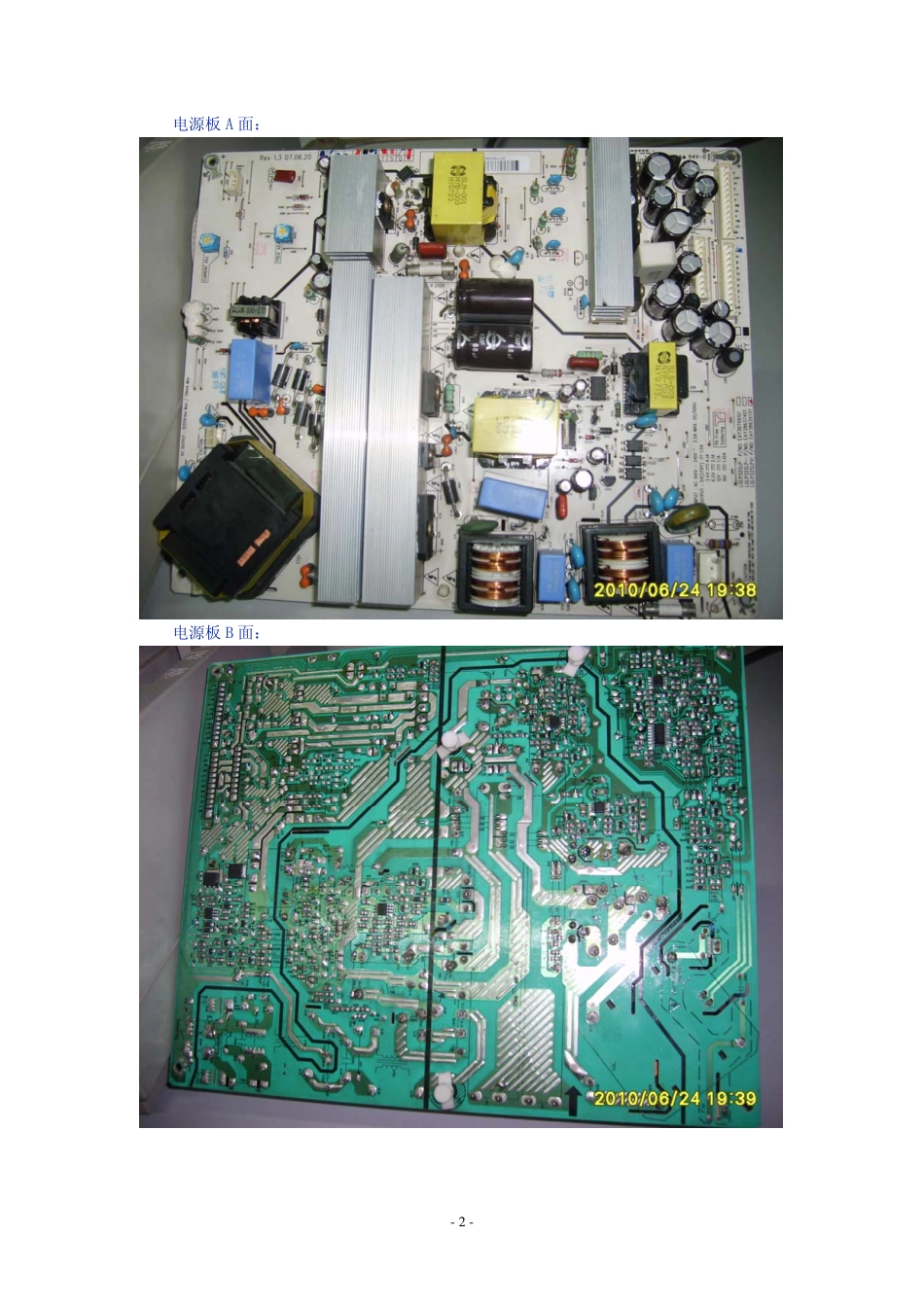

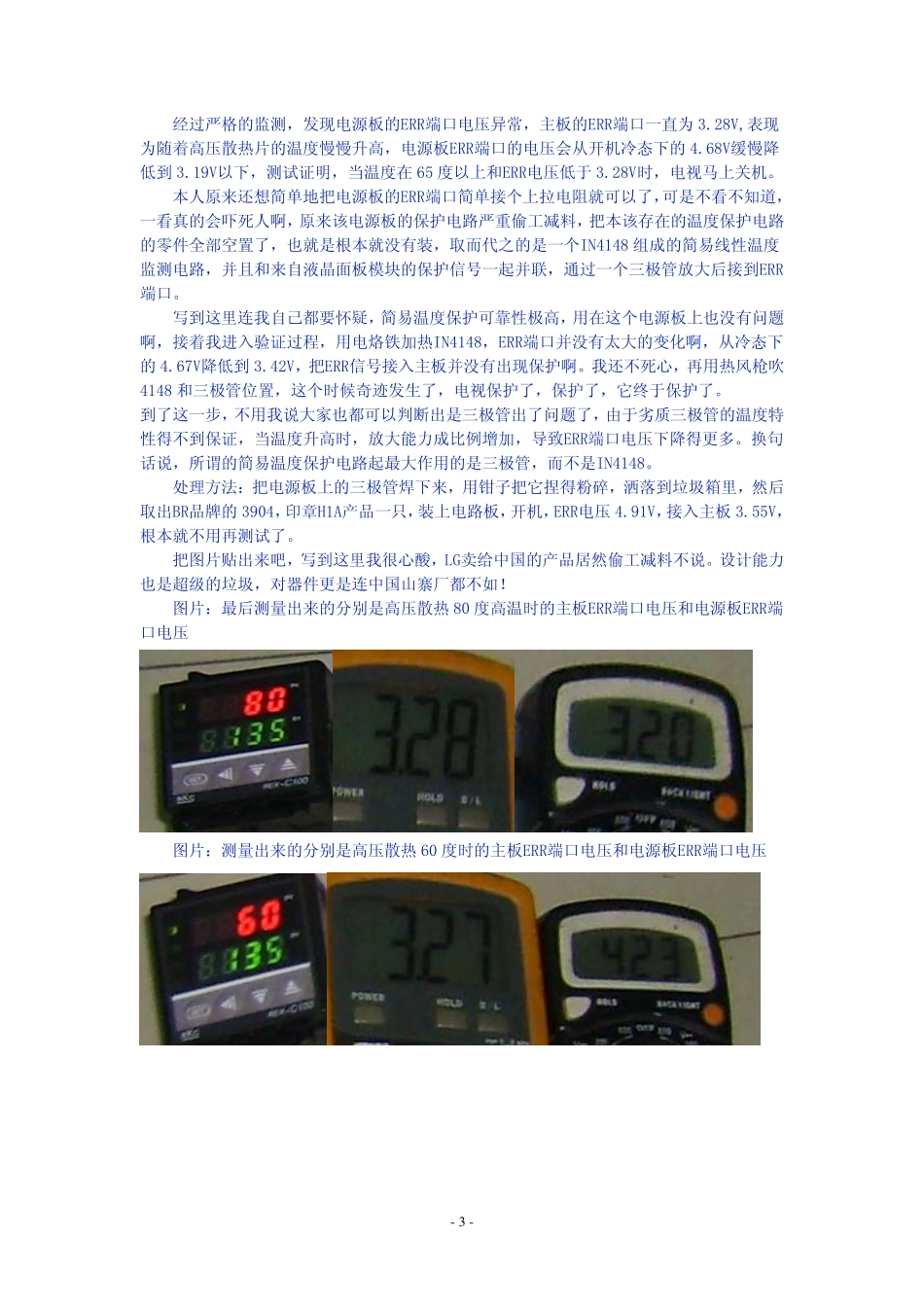

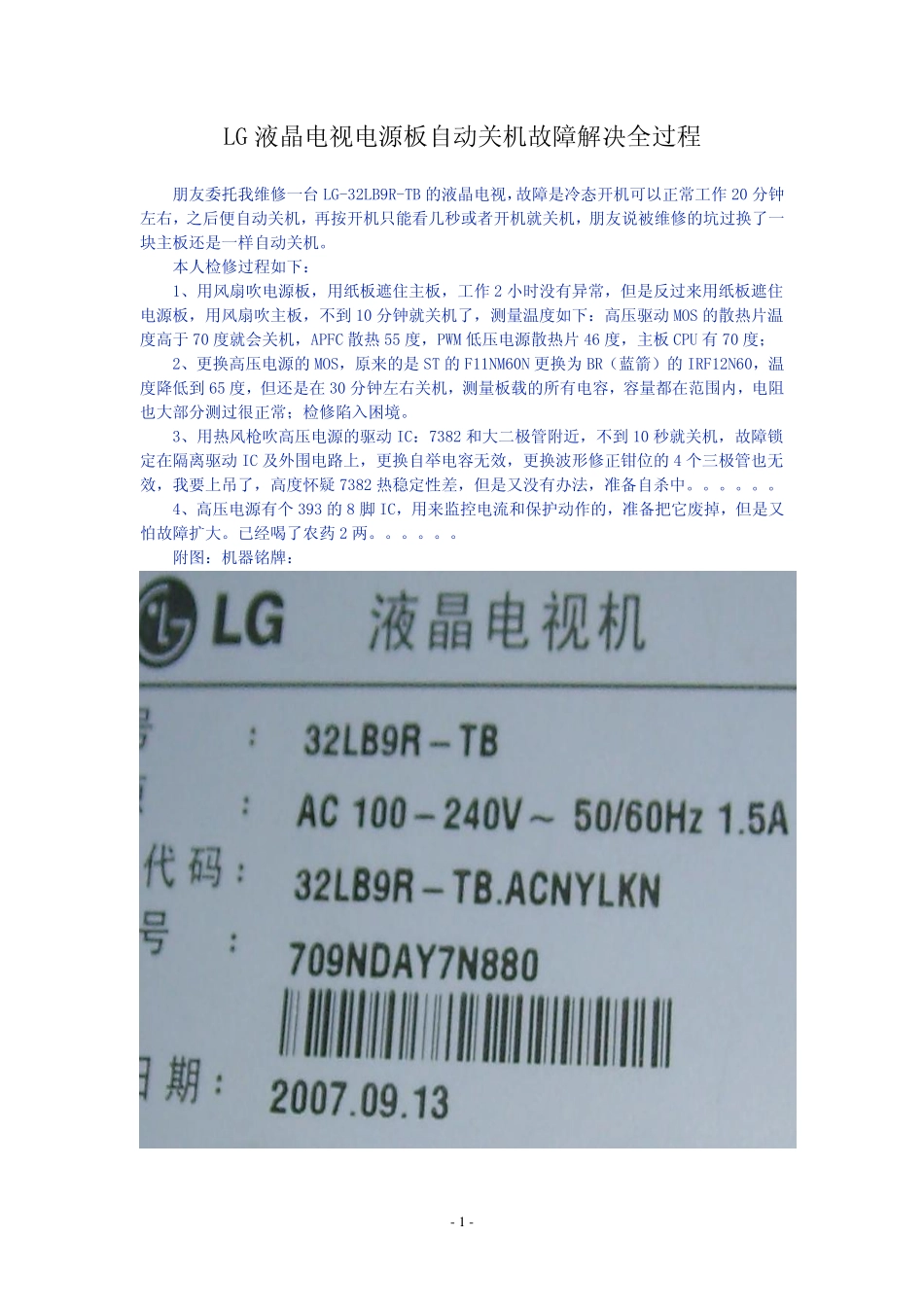

LG液晶电视电源板自动关机故障解决全过程朋友委托我维修一台LG-32LB9R-TB的液晶电视，故障是冷态开机可以正常工作20分钟左右，之后便自动关机，再按开机只能看几秒或者开机就关机，朋友说被维修的坑过换了一块主板还是一样自动关机。本人检修过程如下：1、用风扇吹电源板，用纸板遮住主板，工作2小时没有异常，但是反过来用纸板遮住电源板，用风扇吹主板，不到10分钟就关机了，测量温度如下：高压驱动MOS的散热片温度高于70度就会关机，APFC散热55度，PWM低压电源散热片46度，主板CPU有70度；2、更换高压电源的MOS，原来的是ST的F11NM60N更换为BR（蓝箭）的IRF12N60，温度降低到65度，但还是在30分钟左右关机，测量板载的所有电容，容量都在范围内，电阻也大部分测过很正常；检修陷入困境。3、用热风枪吹高压电源的驱动IC：7382和大二极管附近，不到10秒就关机，故障锁定在隔离驱动IC及外围电路上，更换自举电容无效，更换波形修正钳位的4个三极管也无效，我要上吊了，高度怀疑7382热稳定性差，但是又没有办法，准备自杀中。。。。。。4、高压电源有个393的8脚IC，用来监控电流和保护动作的，准备把它废掉，但是又怕故障扩大。已经喝了农药2两。。。。。。附图：机器铭牌：-1-电源板A面：电源板B面：-2-经过严格的监测，发现电源板的ERR端口电压异常，主板的ERR端口一直为3.28V,表现为随着高压散热片的温度慢慢升高，电源板ERR端口的电压会从开机冷态下的4.68V缓慢降低到3.19V以下，测试证明，当温度在65度以上和ERR电压低于3.28V时，电视马上关机。本人原来还想简单地把电源板的ERR端口简单接个上拉电阻就可以了，可是不看不知道，一看真的会吓死人啊，原来该电源板的保护电路严重偷工减料，把本该存在的温度保护电路的零件全部空置了，也就是根本就没有装，取而代之的是一个IN4148组成的简易线性温度监测电路，并且和来自液晶面板模块的保护信号一起并联，通过一个三极管放大后接到ERR端口。写到这里连我自己都要怀疑，简易温度保护可靠性极高，用在这个电源板上也没有问题啊，接着我进入验证过程，用电烙铁加热IN4148，ERR端口并没有太大的变化啊，从冷态下的4.67V降低到3.42V，把ERR信号接入主板并没有出现保护啊。我还不死心，再用热风枪吹4148和三极管位置，这个时候奇迹发生了，电视保护了，保护了，它终于保护了。到了这一步，不用我说大家也都可以判断出是三极管出了问题了，由于劣质三极管的温度特性得不到保证，当温度升高时，放大能力成比例增加，导致ERR端口电压下降得更多。换句话说，所谓的简易温度保护电路起最大作用的是三极管，而不是IN4148。处理方法：把电源板上的三极管焊下来，用钳子把它捏得粉碎，洒落到垃圾箱里，然后取出BR品牌的3904，印章H1A产品一只，装上电路板，开机，ERR电压4.91V，接入主板3.55V，根本就不用再测试了。把图片贴出来吧，写到这里我很心酸，LG卖给中国的产品居然偷工减料不说。设计能力也是超级的垃圾，对器件更是连中国山寨厂都不如！图片：最后测量出来的分别是高压散热80度高温时的主板ERR端口电压和电源板ERR端口电压图片：测量出来的分别是高压散热60度时的主板ERR端口电压和电源板ERR端口电压-3-图片：发现偷工减料后拆了三极管粉碎后拍的和更换BR的3904（HIA印章）后拍的，可见本人焊接技术还可以的。就是这个三极管Q311-4-改造后的ERR端口电压3.53V，工作20分钟以上，因为实在是困了没能坚持，我就让电视一直开着，我明天再来看看。第二天早上回到实验室看到电视还在工作，拍下温度和ERR电压，一切正常，装好外壳准备让朋友来取走图片：改造后工作9小时后的高压散热温度83度和电源板ERR电压最后，用《星河战队2》的播放画面来结束本贴，谢谢大家关注！图片：32LB9R-LG液晶-电源板B-温度保护改造后开机9小时后测试画面作者：FSXQW20100625版权所有，侵权必究-5-
