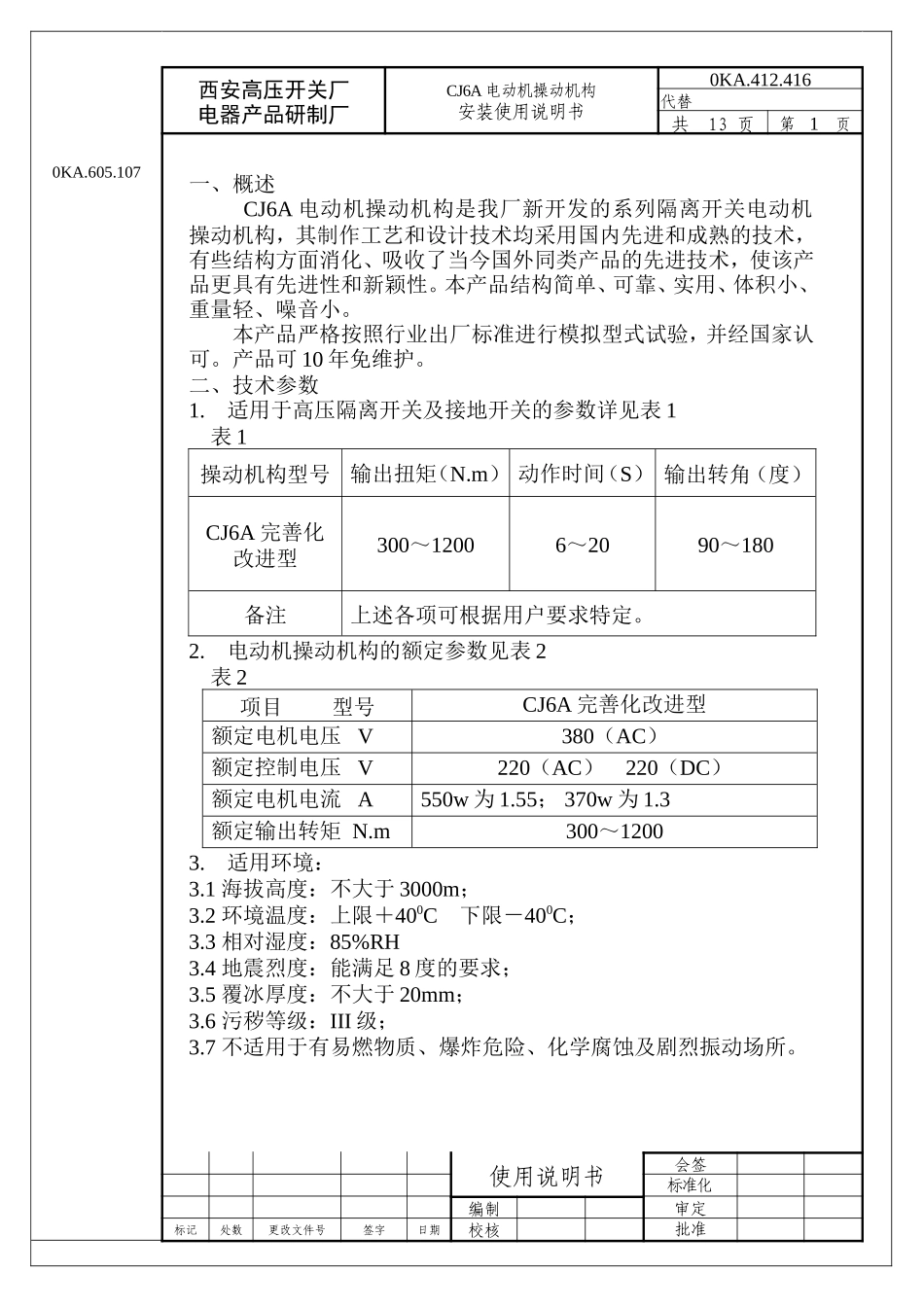

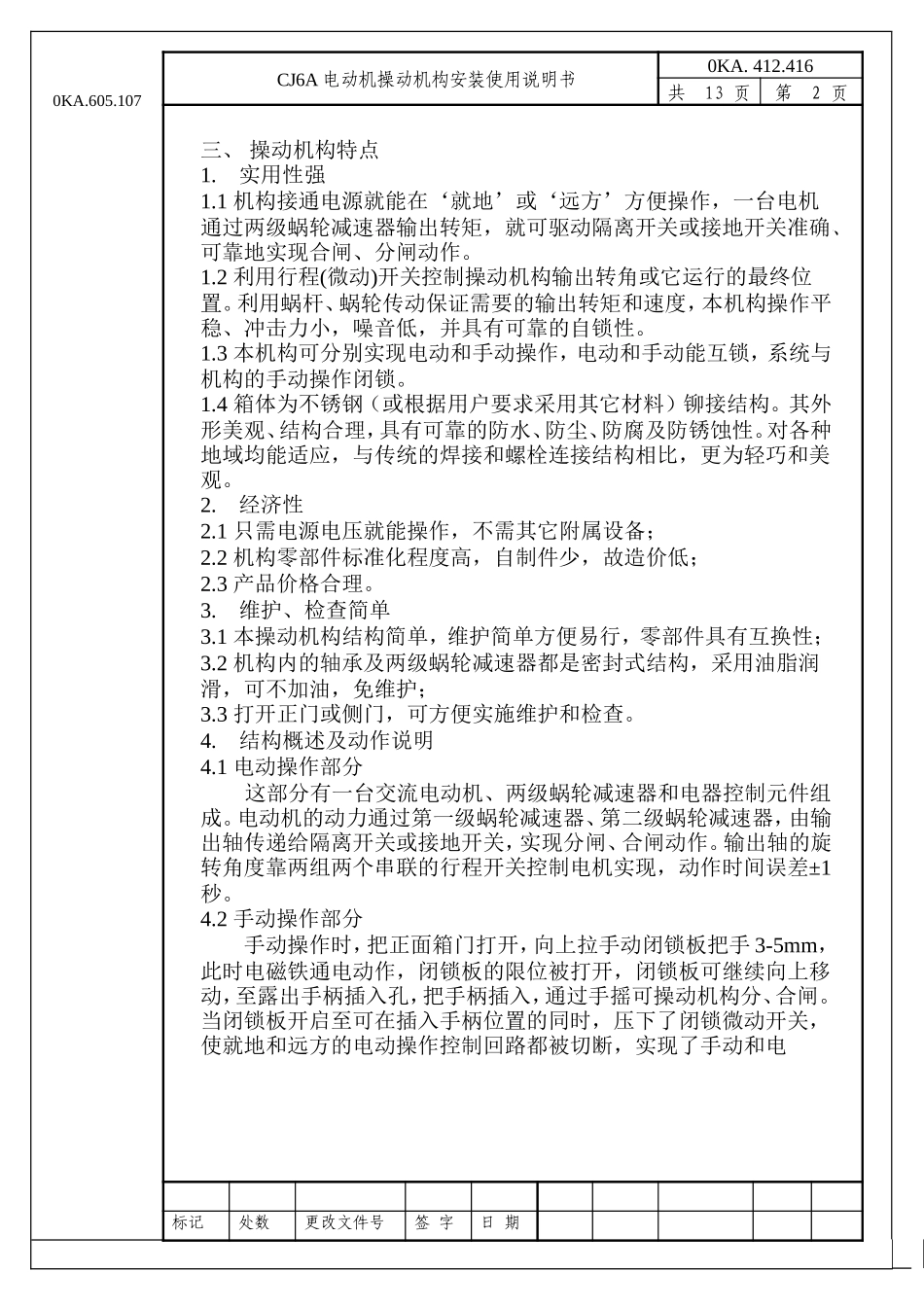

0KA.605.107西安高压开关厂电器产品研制厂CJ6A电动机操动机构安装使用说明书0KA.412.416代替共13页第1页使用说明书会签标准化编制审定标记处数更改文件号签字日期校核批准一、概述CJ6A电动机操动机构是我厂新开发的系列隔离开关电动机操动机构，其制作工艺和设计技术均采用国内先进和成熟的技术，有些结构方面消化、吸收了当今国外同类产品的先进技术，使该产品更具有先进性和新颖性。本产品结构简单、可靠、实用、体积小、重量轻、噪音小。本产品严格按照行业出厂标准进行模拟型式试验，并经国家认可。产品可10年免维护。二、技术参数1.适用于高压隔离开关及接地开关的参数详见表1表1操动机构型号输出扭矩（N.m）动作时间（S）输出转角（度）CJ6A完善化改进型300～12006～2090～180备注上述各项可根据用户要求特定。2.电动机操动机构的额定参数见表2表2项目型号CJ6A完善化改进型额定电机电压V380（AC）额定控制电压V220（AC）220（DC）额定电机电流A550w为1.55；370w为1.3额定输出转矩N.m300～12003.适用环境：3.1海拔高度：不大于3000m；3.2环境温度：上限＋400C下限－400C；3.3相对湿度：85%RH3.4地震烈度：能满足8度的要求；3.5覆冰厚度：不大于20mm；3.6污秽等级：III级；3.7不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动场所。0KA.605.107CJ6A电动机操动机构安装使用说明书0KA.412.416共13页第2页标记处数更改文件号签字日期三、操动机构特点1.实用性强1.1机构接通电源就能在‘就地’或‘远方’方便操作，一台电机通过两级蜗轮减速器输出转矩，就可驱动隔离开关或接地开关准确、可靠地实现合闸、分闸动作。1.2利用行程(微动)开关控制操动机构输出转角或它运行的最终位置。利用蜗杆、蜗轮传动保证需要的输出转矩和速度，本机构操作平稳、冲击力小，噪音低，并具有可靠的自锁性。1.3本机构可分别实现电动和手动操作，电动和手动能互锁，系统与机构的手动操作闭锁。1.4箱体为不锈钢（或根据用户要求采用其它材料）铆接结构。其外形美观、结构合理，具有可靠的防水、防尘、防腐及防锈蚀性。对各种地域均能适应，与传统的焊接和螺栓连接结构相比，更为轻巧和美观。2.经济性2.1只需电源电压就能操作，不需其它附属设备；2.2机构零部件标准化程度高，自制件少，故造价低；2.3产品价格合理。3.维护、检查简单3.1本操动机构结构简单，维护简单方便易行，零部件具有互换性；3.2机构内的轴承及两级蜗轮减速器都是密封式结构，采用油脂润滑，可不加油，免维护；3.3打开正门或侧门，可方便实施维护和检查。4.结构概述及动作说明4.1电动操作部分这部分有一台交流电动机、两级蜗轮减速器和电器控制元件组成。电动机的动力通过第一级蜗轮减速器、第二级蜗轮减速器，由输出轴传递给隔离开关或接地开关，实现分闸、合闸动作。输出轴的旋转角度靠两组两个串联的行程开关控制电机实现，动作时间误差±1秒。4.2手动操作部分手动操作时，把正面箱门打开，向上拉手动闭锁板把手3-5mm，此时电磁铁通电动作，闭锁板的限位被打开，闭锁板可继续向上移动，至露出手柄插入孔，把手柄插入，通过手摇可操动机构分、合闸。当闭锁板开启至可在插入手柄位置的同时，压下了闭锁微动开关，使就地和远方的电动操作控制回路都被切断，实现了手动和电0KA.605.107CJ6A电动机操动机构安装使用说明书0KA.412.416共13页第3页标记处数更改文件号签字日期动联锁；抽出手柄，使闭锁板下盖住了手柄插入孔，不能进行手动操作，同时，就地和远方的电源接通，可以进行电动操作，仍然保持手动和电动联锁。在闭锁板的上方有一无电源操作孔，此孔仅在无电源安装调试手动操作时使用，即通过此孔用小于φ2的操作针杆压下闭锁限位件，使闭锁板可上提到位，手柄从插入孔插入，实现手动操作操动机构，调试好后，将不准使用此孔。4.3行程(微动)开关及辅助开关机构的合闸、分闸及输出转角的准确控制靠一套行程(微动)开关来控制电机实现。本机构采用了性能优良、动作可靠的真空辅助开关及F9系列快速动作辅助开关，辅助开关轴直接和蜗轮减速器输出轴的下端相连。。4.4门闭锁开关在内门的内侧设置有门闭锁微动开关，当内门关闭时，门板...
