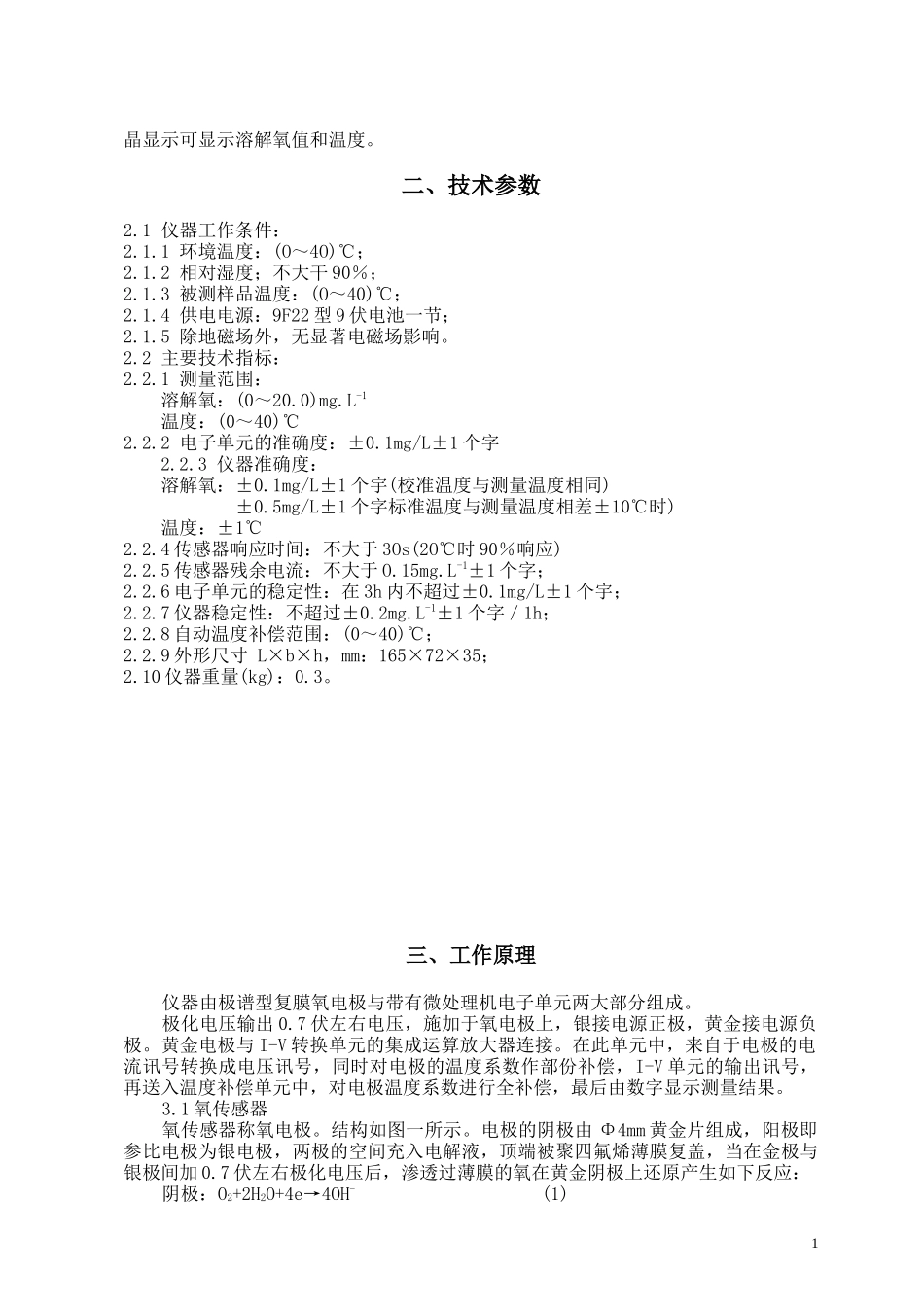

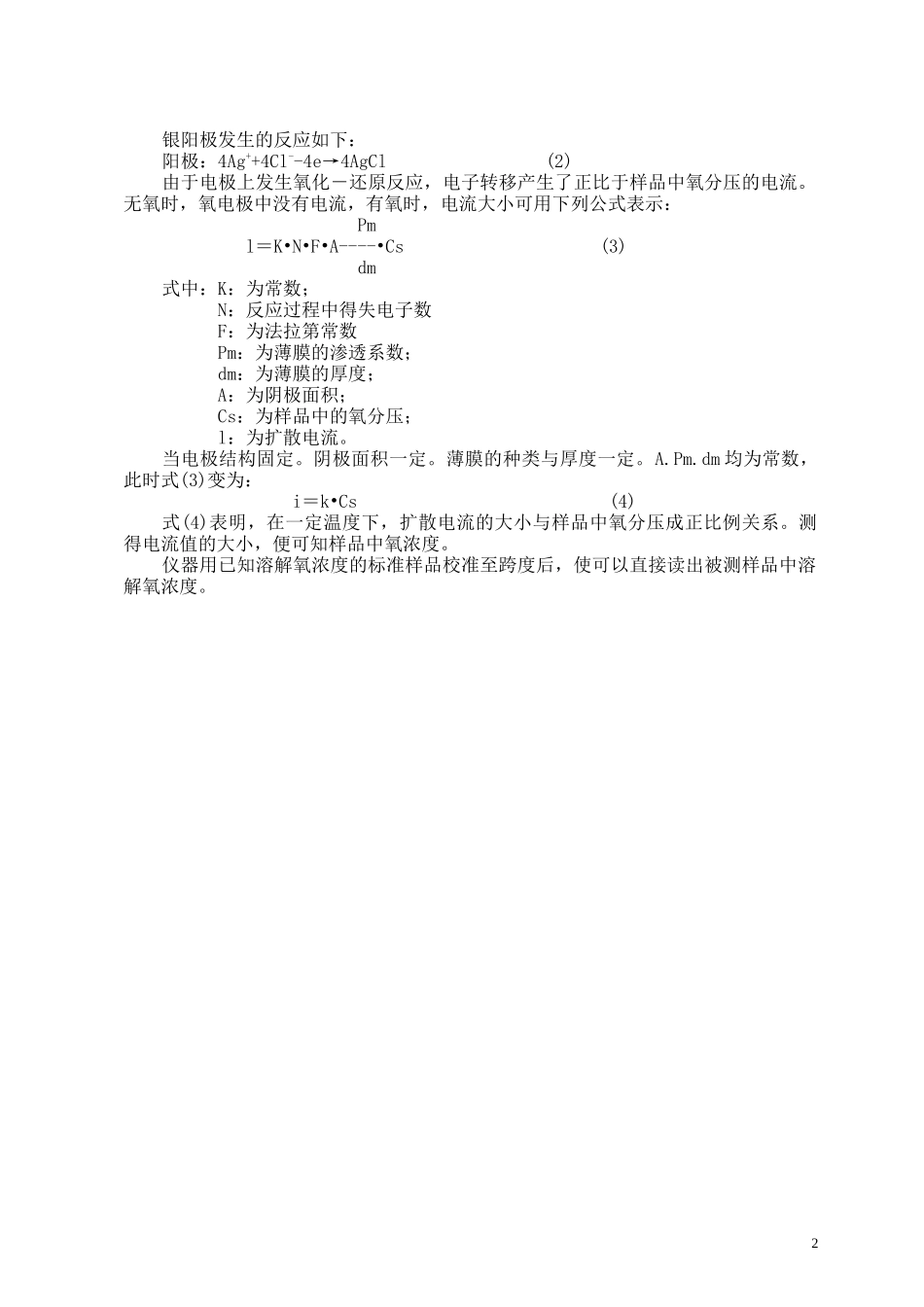

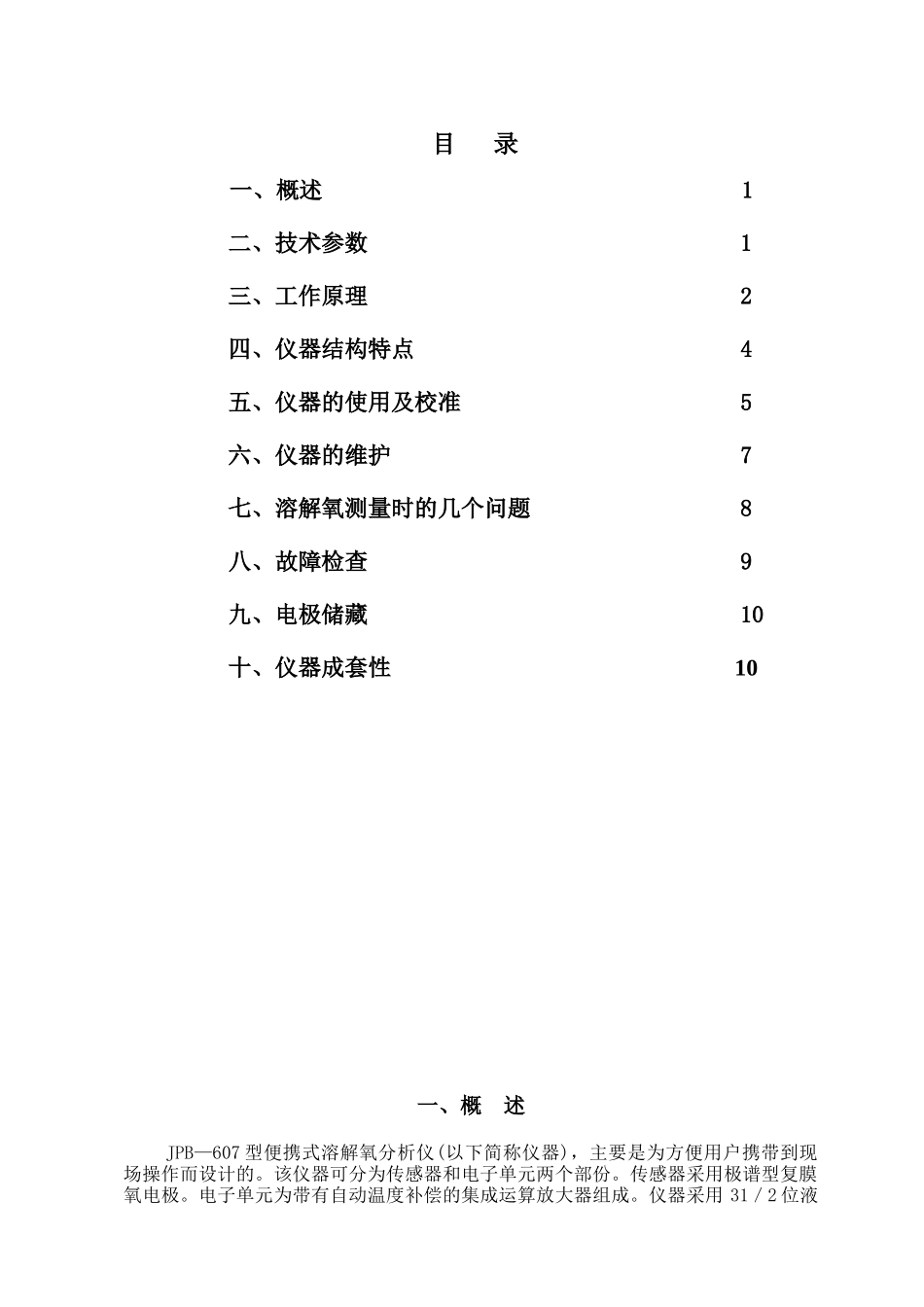

目录一、概述1二、技术参数1三、工作原理2四、仪器结构特点4五、仪器的使用及校准5六、仪器的维护7七、溶解氧测量时的几个问题8八、故障检查9九、电极储藏10十、仪器成套性10一、概述JPB—607型便携式溶解氧分析仪(以下简称仪器)，主要是为方便用户携带到现场操作而设计的。该仪器可分为传感器和电子单元两个部份。传感器采用极谱型复膜氧电极。电子单元为带有自动温度补偿的集成运算放大器组成。仪器采用31／2位液晶显示可显示溶解氧值和温度。二、技术参数2.1仪器工作条件：2.1.1环境温度：(O～4O)℃；2.1.2相对湿度；不大干90％；2.1.3被测样品温度：(O～40)℃；2.1.4供电电源：9F22型9伏电池一节；2.1.5除地磁场外，无显著电磁场影响。2.2主要技术指标：2.2.1测量范围：溶解氧：(0～20.0)mg.L-1温度：(0～40)℃2.2.2电子单元的准确度：±0.1mg/L±1个字2.2.3仪器准确度：溶解氧：±0.1mg/L±1个宇(校准温度与测量温度相同)±0.5mg/L±1个字标准温度与测量温度相差±10℃时)温度：±1℃2.2.4传感器响应时间：不大于3Os(2O℃时90％响应)2.2.5传感器残余电流：不大于O.15mg.L-1±1个字；2.2.6电子单元的稳定性：在3h内不超过±0.1mg/L±1个宇；2.2.7仪器稳定性：不超过±0.2mg.L-1±1个字／1h；2.2.8自动温度补偿范围：(0～40)℃；2.2.9外形尺寸L×b×h，mm：165×72×35；2.10仪器重量(kg)：0.3。三、工作原理仪器由极谱型复膜氧电极与带有微处理机电子单元两大部分组成。极化电压输出0.7伏左右电压，施加于氧电极上，银接电源正极，黄金接电源负极。黄金电极与I-V转换单元的集成运算放大器连接。在此单元中，来自于电极的电流讯号转换成电压讯号，同时对电极的温度系数作部份补偿，I-V单元的输出讯号，再送入温度补偿单元中，对电极温度系数进行全补偿，最后由数字显示测量结果。3.1氧传感器氧传感器称氧电极。结构如图一所示。电极的阴极由Φ4mm黄金片组成，阳极即参比电极为银电极，两极的空间充入电解液，顶端被聚四氟烯薄膜复盖，当在金极与银极间加0.7伏左右极化电压后，渗透过薄膜的氧在黄金阴极上还原产生如下反应：阴极：O2+2H2O+4e→4OH-(1)1银阳极发生的反应如下：阳极：4Ag++4Cl--4e→4AgCl(2)由于电极上发生氧化－还原反应，电子转移产生了正比于样品中氧分压的电流。无氧时，氧电极中没有电流，有氧时，电流大小可用下列公式表示：Pml＝K•N•F•A----•Cs(3)dm式中：K：为常数；N：反应过程中得失电子数F：为法拉第常数Pm：为薄膜的渗透系数；dm：为薄膜的厚度；A：为阴极面积；Cs：为样品中的氧分压；l：为扩散电流。当电极结构固定。阴极面积一定。薄膜的种类与厚度一定。A.Pm.dm均为常数，此时式(3)变为：i＝k•Cs(4)式(4)表明，在一定温度下，扩散电流的大小与样品中氧分压成正比例关系。测得电流值的大小，便可知样品中氧浓度。仪器用已知溶解氧浓度的标准样品校准至跨度后，使可以直接读出被测样品中溶解氧浓度。23四、仪器结构特点仪器的正面面板如图二所示。1．电池欠压显示2．电极插口3．测量／调零电源开关4．溶氧／温度测量选择5．调零旋钮6．跨度校准旋钮7．盐度校准旋钮机壳左下侧3号为电源开关、调零、测量三档。下边位置为关，上边位置为测量，中间位置为调零。当置于调零档时，可调节电子单元的零点，当拨至测量档时，仪器处于正常工作状态。4号为溶氧/温度开关，向上拨时测溶解氧(mg.L-1)，向下时测溶液的温度(℃)。5号旋钮为调零电位器6号为跨度校准电位器7号为盐度校准电位器五、仪器的使用及校难5.1电极的安装45.1.1刚出厂的电极为干燥状态，在使用前，按下列顺序装膜：a．在膜盒中小心用镊子钳取出薄膜：b．将光滑平整无孔园形薄膜平放在托座上(见图三)；c．套上村环，使薄膜紧压在托座上；d．将压环旋入托座；e．用工具插入托座底部槽内旋紧即可。(亦可使用钢尺园弧部份作为工具)5.1.2用蒸馏水清洗电极腔体数次，再用电解液清洗腔体一次，将黄金电极向上且垂直倒置，加入电解液至溢出黄金表面。5.1.3将固定膜的压环放于黄金电极上，用左手轻轻拉住压环，旋入紧帽。在旋入过程中薄膜会逐渐贴紧黄金电极表面至平整。注意：不要旋的过紧，以避...
