第12章 综合VIP免费

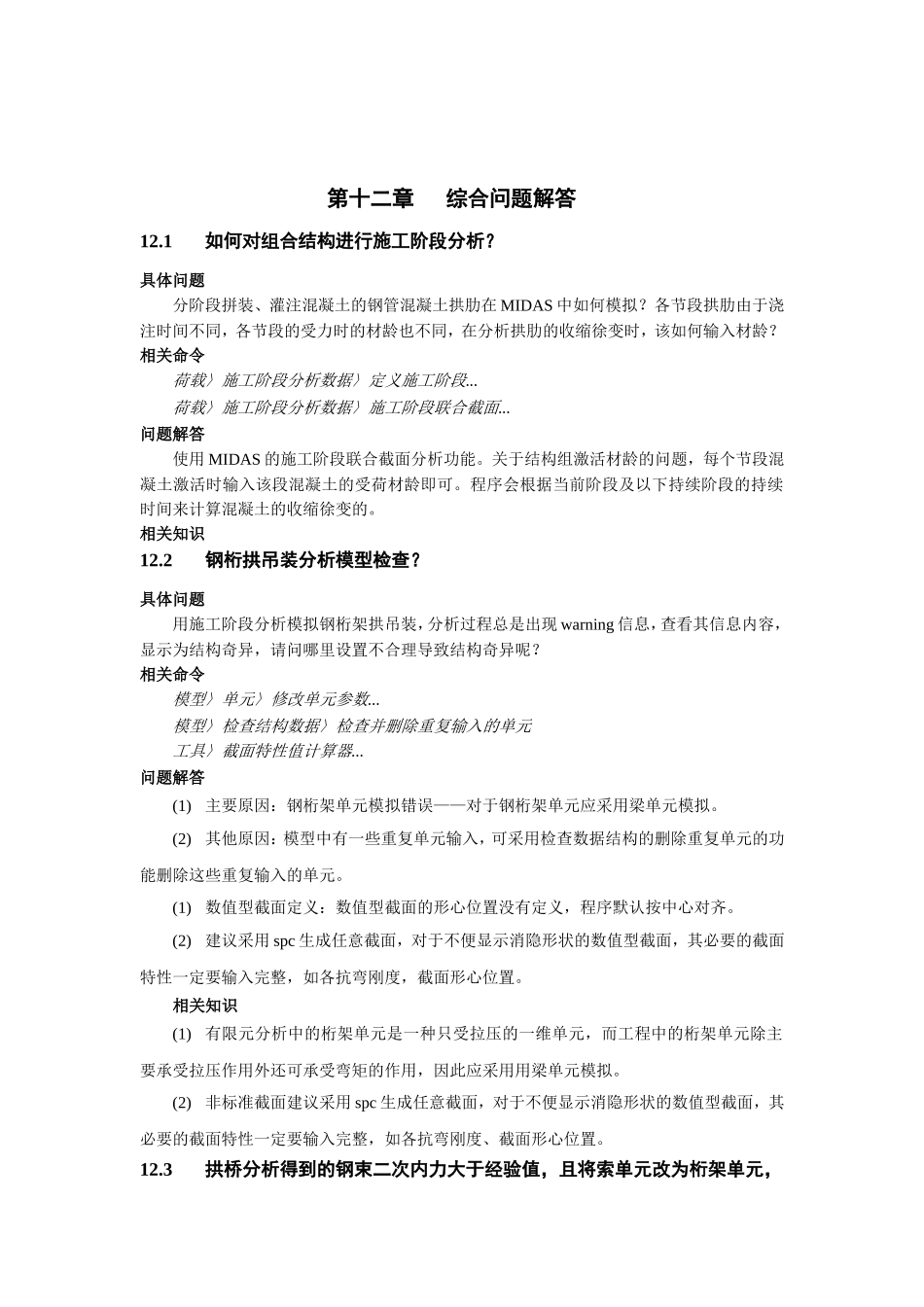

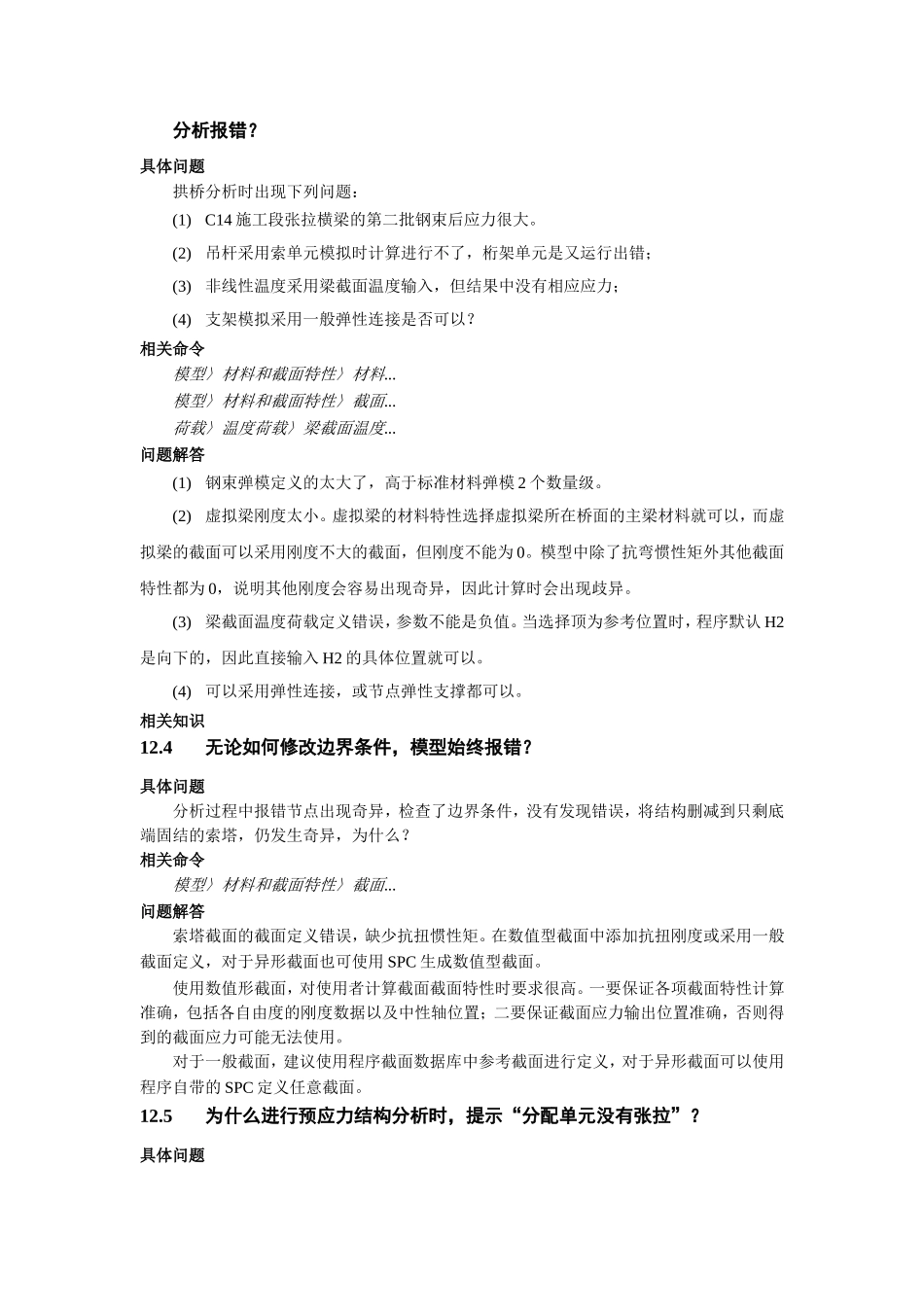

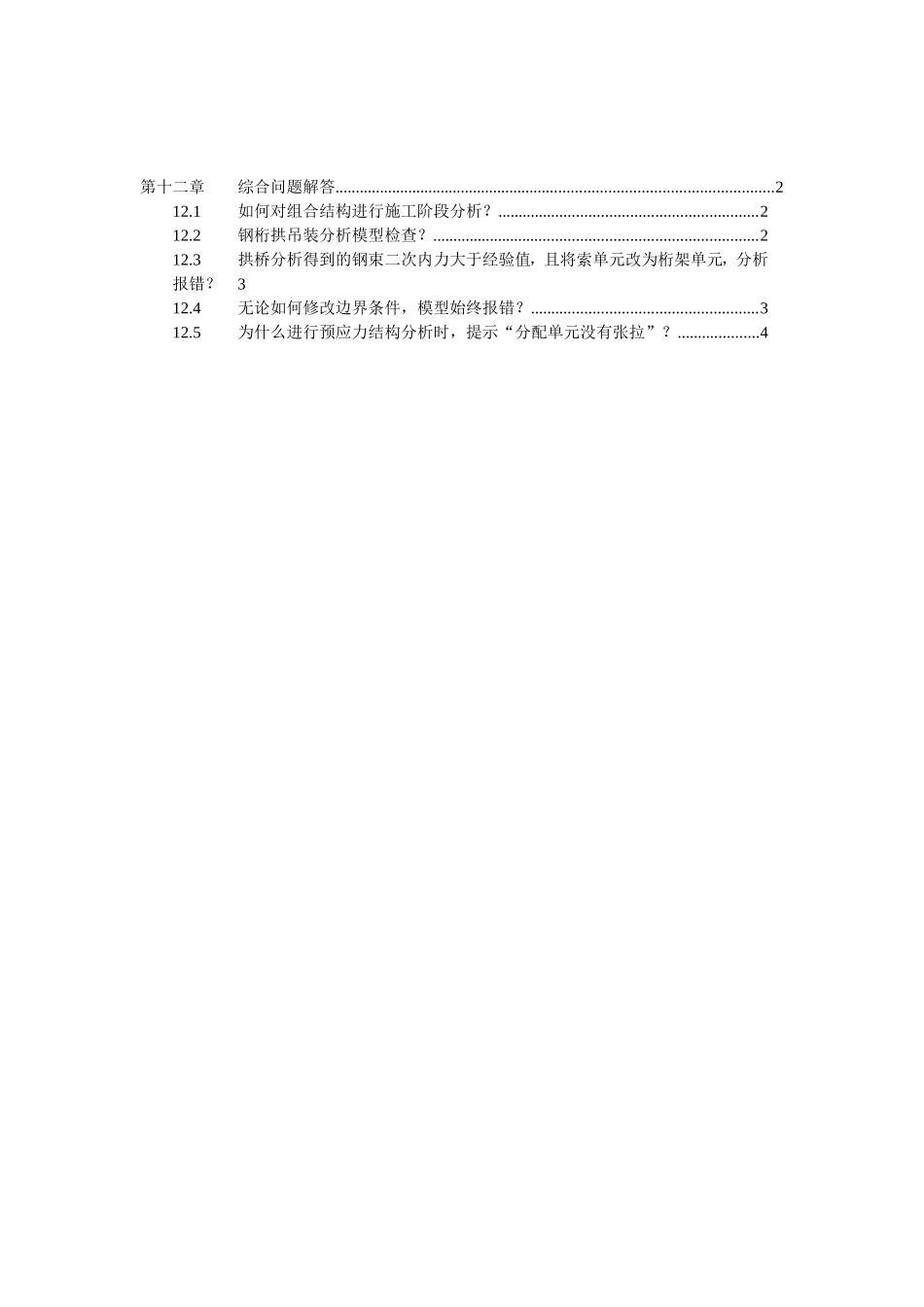

第十二章综合问题解答...........................................................................................................212.1如何对组合结构进行施工阶段分析？...............................................................212.2钢桁拱吊装分析模型检查？...............................................................................212.3拱桥分析得到的钢束二次内力大于经验值，且将索单元改为桁架单元，分析报错？312.4无论如何修改边界条件，模型始终报错？.......................................................312.5为什么进行预应力结构分析时，提示“分配单元没有张拉”？....................4第十二章综合问题解答12.1如何对组合结构进行施工阶段分析？具体问题分阶段拼装、灌注混凝土的钢管混凝土拱肋在MIDAS中如何模拟？各节段拱肋由于浇注时间不同，各节段的受力时的材龄也不同，在分析拱肋的收缩徐变时，该如何输入材龄？相关命令荷载〉施工阶段分析数据〉定义施工阶段...荷载〉施工阶段分析数据〉施工阶段联合截面...问题解答使用MIDAS的施工阶段联合截面分析功能。关于结构组激活材龄的问题，每个节段混凝土激活时输入该段混凝土的受荷材龄即可。程序会根据当前阶段及以下持续阶段的持续时间来计算混凝土的收缩徐变的。相关知识12.2钢桁拱吊装分析模型检查？具体问题用施工阶段分析模拟钢桁架拱吊装，分析过程总是出现warning信息，查看其信息内容，显示为结构奇异，请问哪里设置不合理导致结构奇异呢？相关命令模型〉单元〉修改单元参数...模型〉检查结构数据〉检查并删除重复输入的单元工具〉截面特性值计算器...问题解答(1)主要原因：钢桁架单元模拟错误——对于钢桁架单元应采用梁单元模拟。(2)其他原因：模型中有一些重复单元输入，可采用检查数据结构的删除重复单元的功能删除这些重复输入的单元。(1)数值型截面定义：数值型截面的形心位置没有定义，程序默认按中心对齐。(2)建议采用spc生成任意截面，对于不便显示消隐形状的数值型截面，其必要的截面特性一定要输入完整，如各抗弯刚度，截面形心位置。相关知识(1)有限元分析中的桁架单元是一种只受拉压的一维单元，而工程中的桁架单元除主要承受拉压作用外还可承受弯矩的作用，因此应采用用梁单元模拟。(2)非标准截面建议采用spc生成任意截面，对于不便显示消隐形状的数值型截面，其必要的截面特性一定要输入完整，如各抗弯刚度、截面形心位置。12.3拱桥分析得到的钢束二次内力大于经验值，且将索单元改为桁架单元，分析报错？具体问题拱桥分析时出现下列问题：(1)C14施工段张拉横梁的第二批钢束后应力很大。(2)吊杆采用索单元模拟时计算进行不了，桁架单元是又运行出错；(3)非线性温度采用梁截面温度输入，但结果中没有相应应力；(4)支架模拟采用一般弹性连接是否可以？相关命令模型〉材料和截面特性〉材料...模型〉材料和截面特性〉截面...荷载〉温度荷载〉梁截面温度...问题解答(1)钢束弹模定义的太大了，高于标准材料弹模2个数量级。(2)虚拟梁刚度太小。虚拟梁的材料特性选择虚拟梁所在桥面的主梁材料就可以，而虚拟梁的截面可以采用刚度不大的截面，但刚度不能为0。模型中除了抗弯惯性矩外其他截面特性都为0，说明其他刚度会容易出现奇异，因此计算时会出现歧异。(3)梁截面温度荷载定义错误，参数不能是负值。当选择顶为参考位置时，程序默认H2是向下的，因此直接输入H2的具体位置就可以。(4)可以采用弹性连接，或节点弹性支撑都可以。相关知识12.4无论如何修改边界条件，模型始终报错？具体问题分析过程中报错节点出现奇异，检查了边界条件，没有发现错误，将结构删减到只剩底端固结的索塔，仍发生奇异，为什么？相关命令模型〉材料和截面特性〉截面...问题解答索塔截面的截面定义错误，缺少抗扭惯性矩。在数值型截面中添加抗扭刚度或采用一般截面定义，对于异形截面也可使用SPC生成数值型截面。使用数值形截面，对使用者计算截面截面特性时要求很高。一要保证各项截面特性计算准确，包括各自由度的刚度数据以及中性轴位置；二要保证截面应力输出位置准确，否则得到的截...
