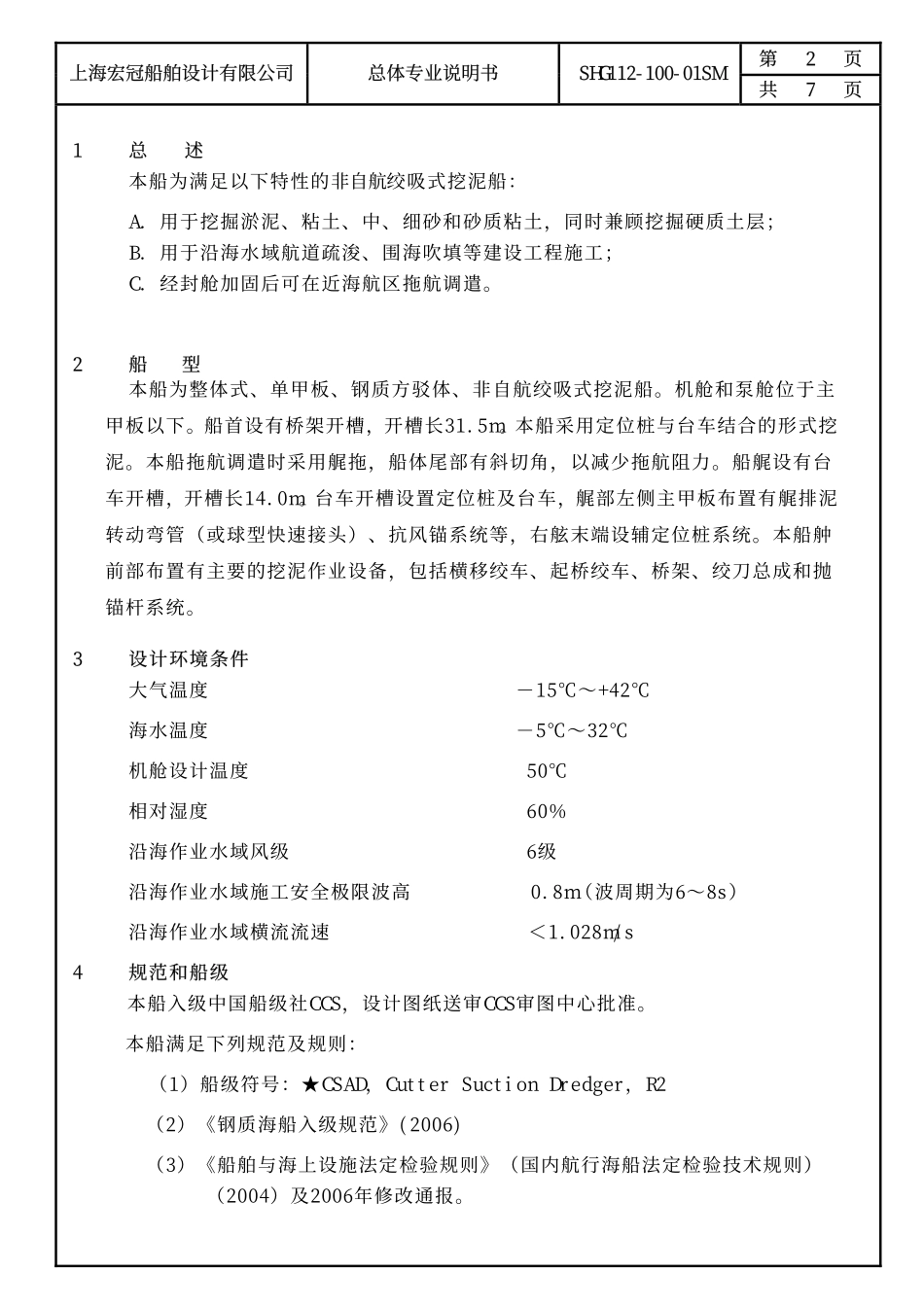

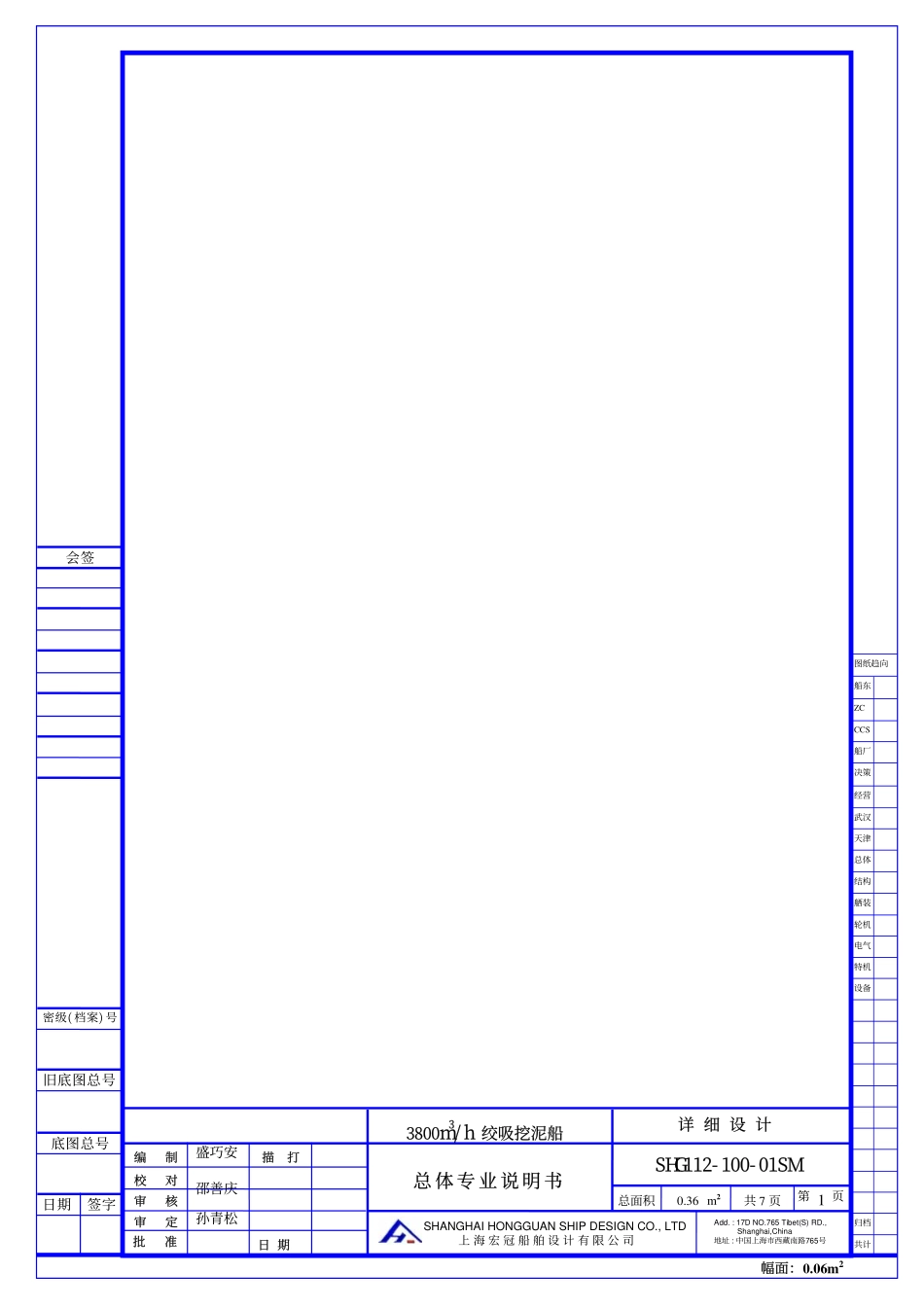

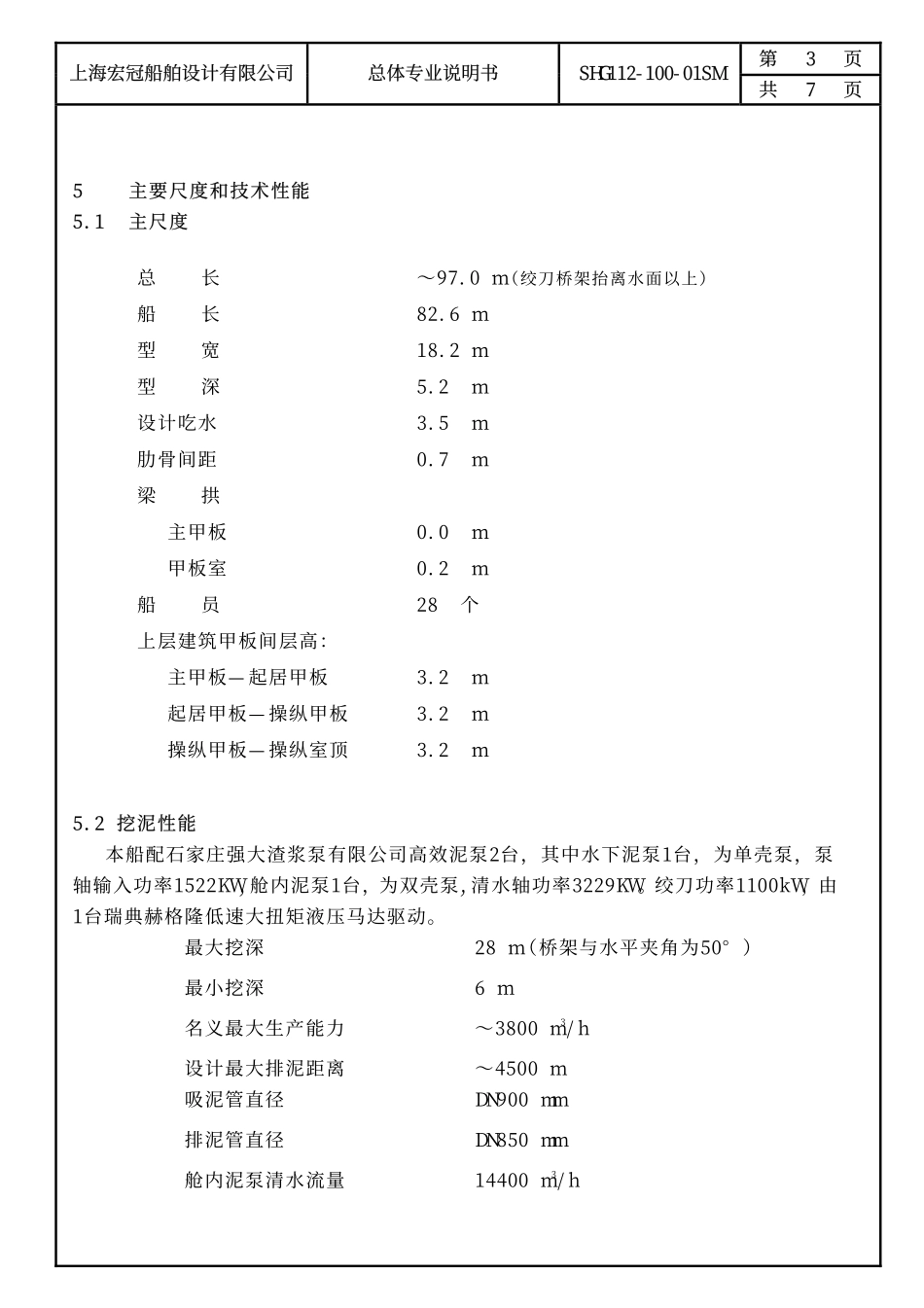

幅面：0.06m2共计归档设备特机电气轮机舾装结构总体天津武汉经营决策船厂CCSZC船东图纸趋向日期签字底图总号旧底图总号密级(档案)号共7页m2总面积第1页0.361详细设计SHG112-100-01SM总体专业说明书3800m3/h绞吸挖泥船日期描打审定批准审核校对编制SHANGHAIHONGGUANSHIPDESIGNCO.,LTD上海宏冠船舶设计有限公司Add.:17DNO.765Tibet(S)RD.,Shanghai,China地址:中国上海市西藏南路765号会签盛巧安邵善庆孙青松第2页上海宏冠船舶设计有限公司总体专业说明书SHG112-100-01SM共7页1总述本船为满足以下特性的非自航绞吸式挖泥船：A．用于挖掘淤泥、粘土、中、细砂和砂质粘土，同时兼顾挖掘硬质土层；B．用于沿海水域航道疏浚、围海吹填等建设工程施工；C．经封舱加固后可在近海航区拖航调遣。2船型本船为整体式、单甲板、钢质方驳体、非自航绞吸式挖泥船。机舱和泵舱位于主甲板以下。船首设有桥架开槽，开槽长31.5m。本船采用定位桩与台车结合的形式挖泥。本船拖航调遣时采用艉拖，船体尾部有斜切角，以减少拖航阻力。船艉设有台车开槽，开槽长14.0m。台车开槽设置定位桩及台车，艉部左侧主甲板布置有艉排泥转动弯管（或球型快速接头）、抗风锚系统等，右舷末端设辅定位桩系统。本船舯前部布置有主要的挖泥作业设备，包括横移绞车、起桥绞车、桥架、绞刀总成和抛锚杆系统。3设计环境条件大气温度－15℃～+42℃海水温度－5℃～32℃机舱设计温度50℃相对湿度60％沿海作业水域风级6级沿海作业水域施工安全极限波高0.8m（波周期为6～8s）沿海作业水域横流流速＜1.028m/s4规范和船级本船入级中国船级社CCS，设计图纸送审CCS审图中心批准。本船满足下列规范及规则：（1）船级符号：★CSAD，CutterSuctionDredger，R2（2）《钢质海船入级规范》(2006)（3）《船舶与海上设施法定检验规则》（国内航行海船法定检验技术规则）（2004）及2006年修改通报。第3页上海宏冠船舶设计有限公司总体专业说明书SHG112-100-01SM共7页5主要尺度和技术性能5.1主尺度总长～97.0m（绞刀桥架抬离水面以上）船长82.6m型宽18.2m型深5.2m设计吃水3.5m肋骨间距0.7m梁拱主甲板0.0m甲板室0.2m船员28个上层建筑甲板间层高：主甲板—起居甲板3.2m起居甲板—操纵甲板3.2m操纵甲板—操纵室顶3.2m5.2挖泥性能本船配石家庄强大渣浆泵有限公司高效泥泵2台，其中水下泥泵1台，为单壳泵，泵轴输入功率1522KW,舱内泥泵1台，为双壳泵,清水轴功率3229KW。绞刀功率1100kW，由1台瑞典赫格隆低速大扭矩液压马达驱动。最大挖深28m（桥架与水平夹角为50°）最小挖深6m名义最大生产能力～3800m3/h设计最大排泥距离～4500m吸泥管直径DN900mm排泥管直径DN850mm舱内泥泵清水流量14400m3/h第4页上海宏冠船舶设计有限公司总体专业说明书SHG112-100-01SM共7页水下泥泵清水流量14400m3/h5.3噪声本船噪声衡准参照GB5979-86《海洋船舶噪声级规定》要求，在全船所有机器设备工作状况下满足：机舱监视室80分贝机舱112分贝厨房70分贝（厨房设备不工作）80分贝（厨房设备工作）生活住舱65分贝疏浚操纵室75分贝本船为工程船舶，总装机功率大于同等总吨位自航船，所以噪声相对较大，且本船每天连续作业时间最多80％，机舱、泵舱附近生活舱室噪声级可为70分贝。6干舷本船轻载时干舷约为3000mm，满足中华人民共和国海事局《船舶与海上设施法定检验规则》“国内航行海船法定检验技术规则”（2004）及2006年修改通报对B型船舶的要求。在海上拖航时，经封舱加固后可满足航行安全要求。7吨位本船吨位根据中华人民共和国海事局《船舶与海上设施法定检验规则》“国内航行海船法定检验技术规则”（2004）及2006年修改通报的相关规则计算。估算总吨位为2680。8自持力和燃油、淡水装载量本船作业时间为330小时，自持力按20天计算。实际舱容大于计算值。柴油～878m3(～737t)淡水～300m3(～300t)压载水～750m3(～768t)9稳性及浮态本船稳性按中华人民共和国海事局《船舶与海上设施法定检验规则》“国内航行海船法定检验技术规则”（2004）及2006年修改通报对绞吸挖泥船的要求进行校核。作业工况，按沿海航区的要求校核；拖航调遣，按近海航区的要求进行校核。本船拖航及作业...
