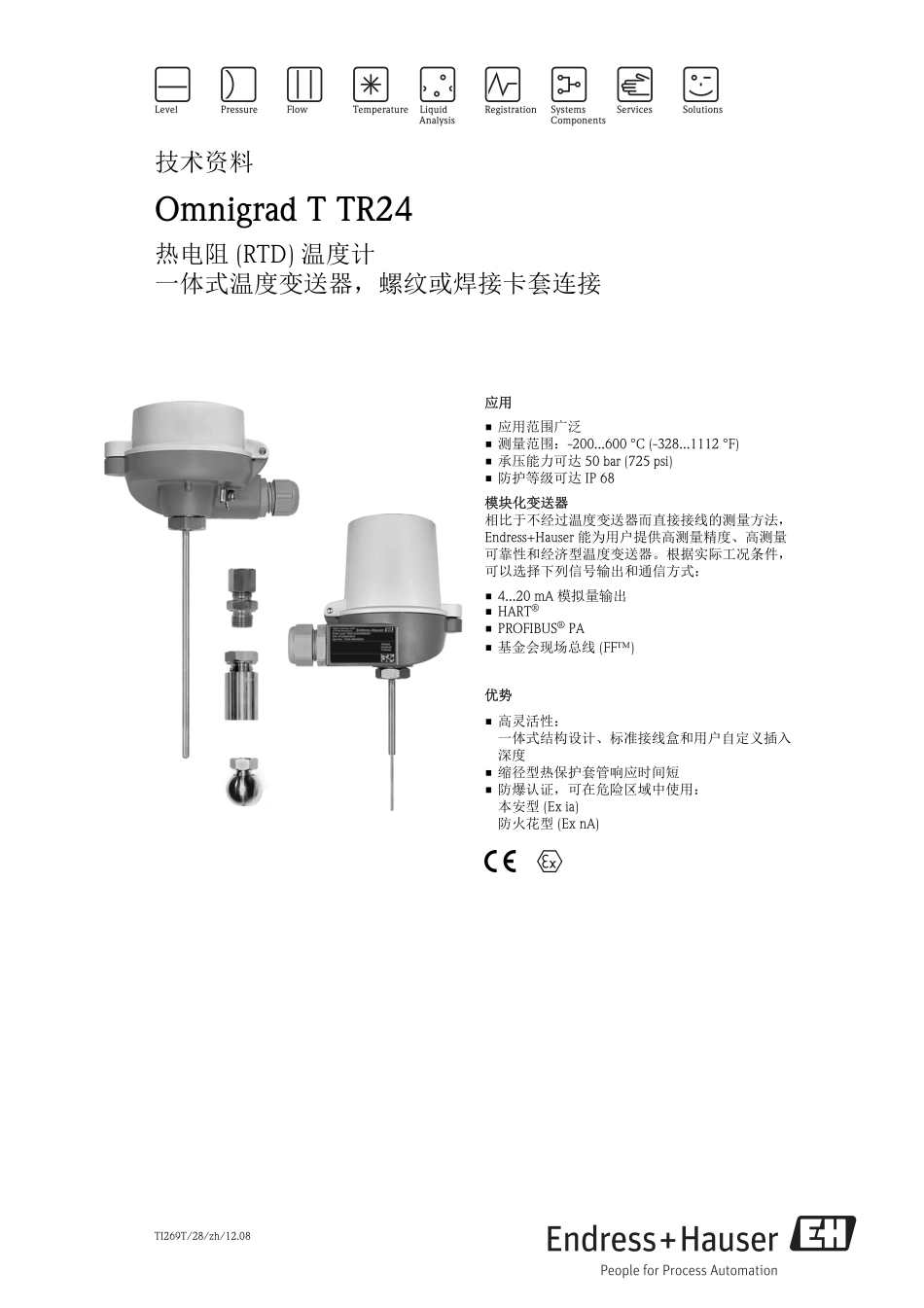

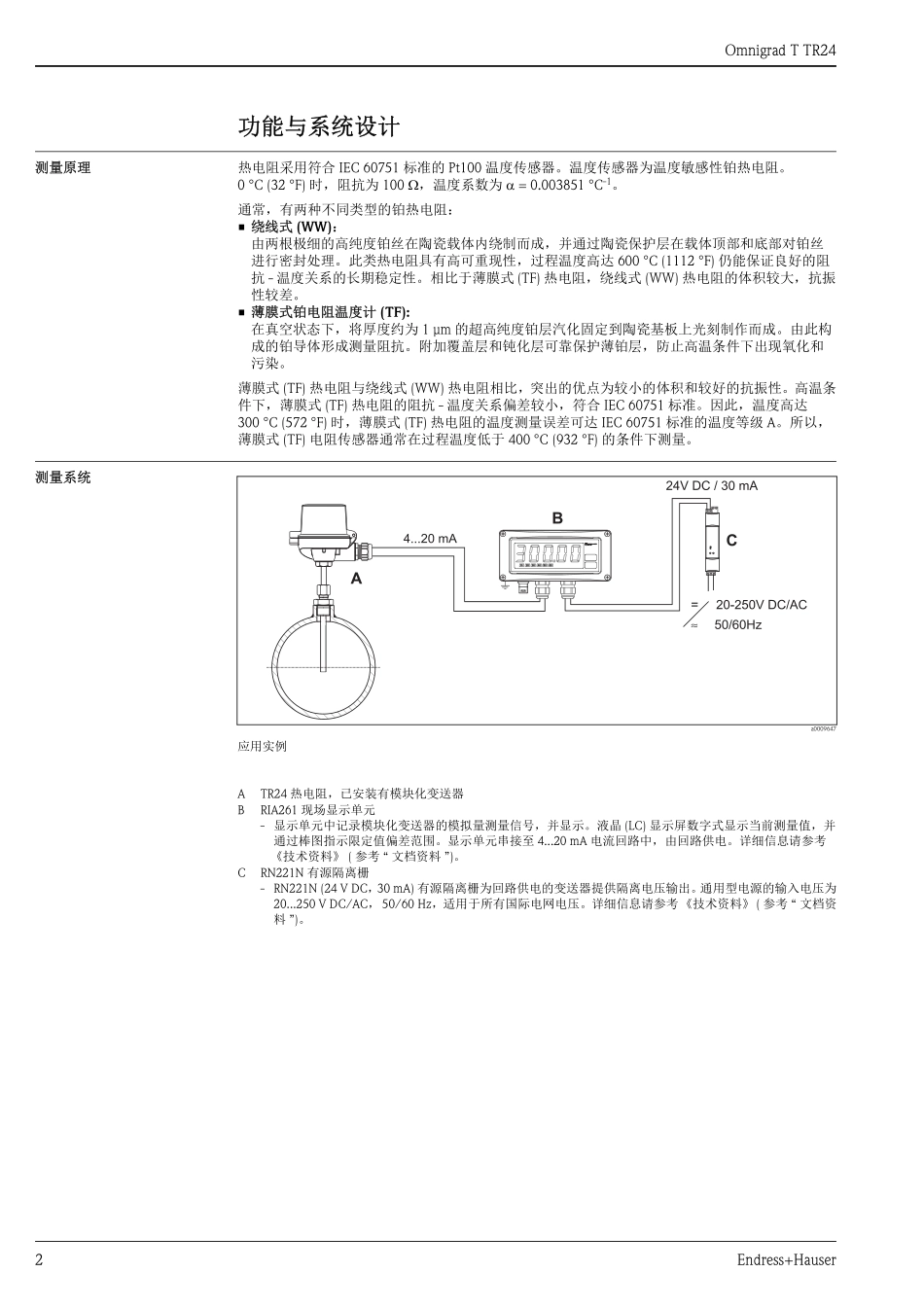

TI269T/28/zh/12.08技术资料OmnigradTTR24热电阻(RTD)温度计一体式温度变送器，螺纹或焊接卡套连接应用•应用范围广泛•测量范围：-200...600°C(-328...1112°F)•承压能力可达50bar(725psi)•防护等级可达IP68模块化变送器相比于不经过温度变送器而直接接线的测量方法，Endress+Hauser能为用户提供高测量精度、高测量可靠性和经济型温度变送器。根据实际工况条件，可以选择下列信号输出和通信方式：•4...20mA模拟量输出•HART®•PROFIBUS®PA•基金会现场总线(FF™)优势•高灵活性：一体式结构设计、标准接线盒和用户自定义插入深度•缩径型热保护套管响应时间短•防爆认证，可在危险区域中使用：本安型(Exia)防火花型(ExnA)40OmnigradTTR242Endress+Hauser功能与系统设计测量原理热电阻采用符合IEC60751标准的Pt100温度传感器。温度传感器为温度敏感性铂热电阻。0°C(32°F)时，阻抗为100，温度系数为=0.003851°C-1。通常，有两种不同类型的铂热电阻：•绕线式(WW)：由两根极细的高纯度铂丝在陶瓷载体内绕制而成，并通过陶瓷保护层在载体顶部和底部对铂丝进行密封处理。此类热电阻具有高可重现性，过程温度高达600°C(1112°F)仍能保证良好的阻抗-温度关系的长期稳定性。相比于薄膜式(TF)热电阻，绕线式(WW)热电阻的体积较大，抗振性较差。•薄膜式铂电阻温度计(TF):在真空状态下，将厚度约为1μm的超高纯度铂层汽化固定到陶瓷基板上光刻制作而成。由此构成的铂导体形成测量阻抗。附加覆盖层和钝化层可靠保护薄铂层，防止高温条件下出现氧化和污染。薄膜式(TF)热电阻与绕线式(WW)热电阻相比，突出的优点为较小的体积和较好的抗振性。高温条件下，薄膜式(TF)热电阻的阻抗-温度关系偏差较小，符合IEC60751标准。因此，温度高达300°C(572°F)时，薄膜式(TF)热电阻的温度测量误差可达IEC60751标准的温度等级A。所以，薄膜式(TF)电阻传感器通常在过程温度低于400°C(932°F)的条件下测量。测量系统a0009647应用实例ATR24热电阻，已安装有模块化变送器BRIA261现场显示单元-显示单元中记录模块化变送器的模拟量测量信号，并显示。液晶(LC)显示屏数字式显示当前测量值，并通过棒图指示限定值偏差范围。显示单元串接至4...20mA电流回路中，由回路供电。详细信息请参考《技术资料》(参考“文档资料”)。CRN221N有源隔离栅-RN221N(24VDC，30mA)有源隔离栅为回路供电的变送器提供隔离电压输出。通用型电源的输入电压为20...250VDC/AC，50/60Hz，适用于所有国际电网电压。详细信息请参考《技术资料》(参考“文档资料”)。OmnigradTTR24Endress+Hauser3设备结构a0009740OmnigradTTR24的设备结构OmnigradTTR24温度计采用一体式结构设计。接线盒为铠装芯子的机械和电气连接部件。RTD铠装芯子中的实际温度计位置为铠装芯子提供机械保护。无需中断过程，即可更换和标定铠装芯子。陶瓷接线端子块或变送器均可安装在接线盒内的垫圈上。通过卡套可以将TR24安装在管道中或罐体上。卡套的详细信息(参考ä11)。测量范围-200...600°C(-328...1112°F)，符合IEC60751标准性能参数操作条件环境温度过程压力!注意!使用卡套(TA50)或焊接头(TA56、TA70)时的最高过程温度和过程压力请参考“过程连接”ä11。允许流速，取决于插入深度最大允许流速随温度计在流体中的插入深度的增加而降低。此外，还取决于温度计末端管径、测量介质类型、过程温度和过程压力。过程压力为1MPa(10bar145psi)时，水和过热蒸汽中的最大允许流速如下图所示。12热电阻铠装芯子(3mm(0.12in))，已安装模块化变送器铠装芯子(6mm(0.24in))，已安装陶瓷接线端子块55a5b热保护套管末端类型：直管型(铠装芯子直径3mm(0.12in))直管型或缩径型(铠装芯子直径6mm(0.24in))34接线盒TA50、TA56、TA70卡套过程连接LIL插入深度铠装芯子长度=L+35mm(1.38in)接线盒温度°C(°F)未安装模块化变送器•铝外壳：-40...100ºC(-40...212°F)•聚酰胺外壳：-40...85°C(-40...185°F)已安装模块化变送器-40...85°C(-40...185°F)已安装模块化变送器和显示-20...70°C(-4...158°F)OmnigradTTR244Endress+Hausera0010867允许流速-热保护套...
