单片机实例DS18B20数字温度计使用设计和实现 电气工程自动化专业

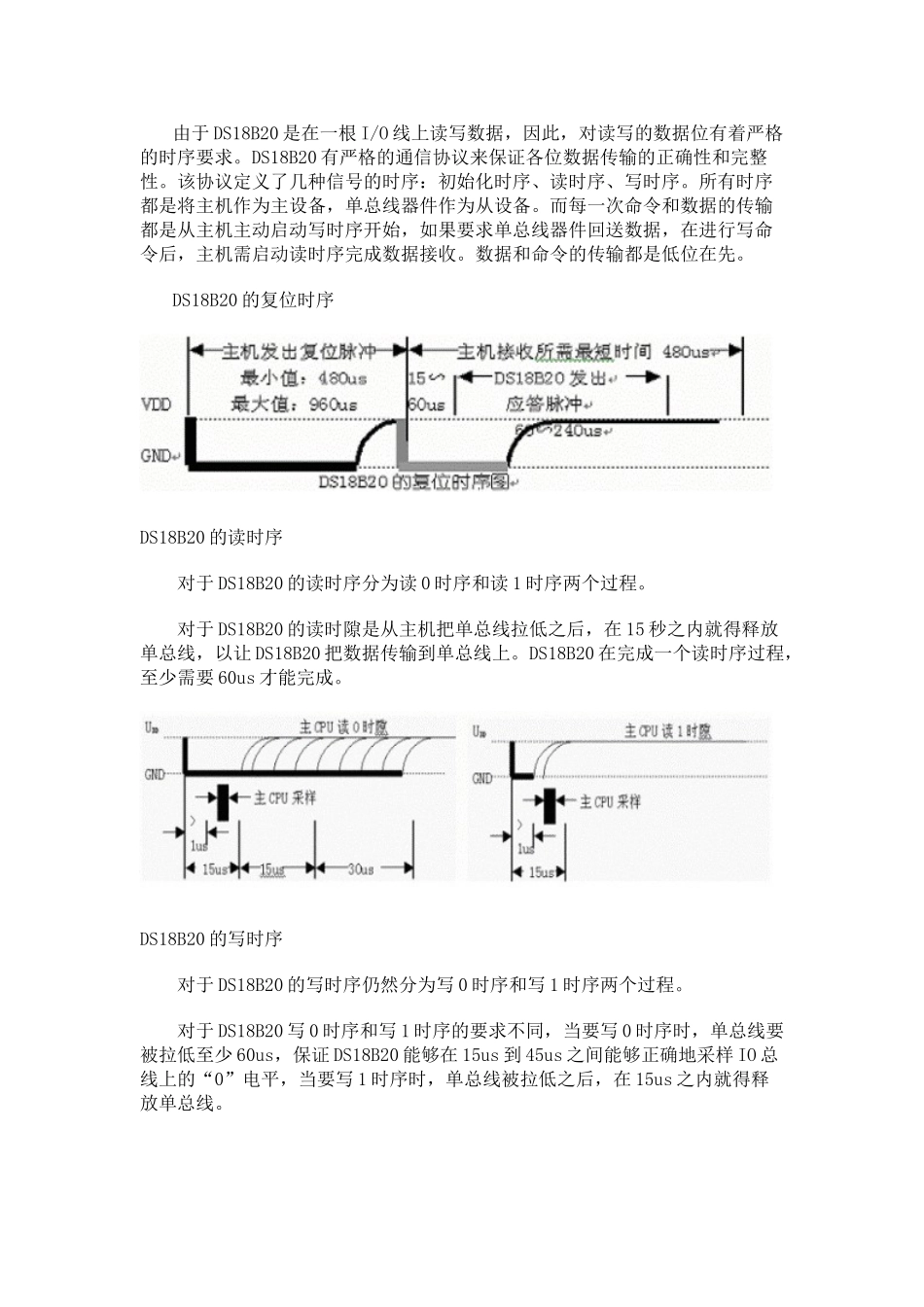

35． DS18B20 数字温度计使用 1．DS18B20 基本知识 DS18B20 数字温度计是 DALLAS 公司生产的 1－Wire，即单总线器件，具有线路简单，体积小的特点。因此用它来组成一个测温系统，具有线路简单，在一根通信线，可以挂很多这样的数字温度计，十分方便。 1、DS18B20 产品的特点 （1）、只要求一个端口即可实现通信。 （2）、在 DS18B20 中的每个器件上都有独一无二的序列号。 （3）、实际应用中不需要外部任何元器件即可实现测温。 （4）、测量温度范围在－55。C 到＋125。C 之间。 （5）、数字温度计的分辨率用户可以从 9 位到 12 位选择。 （6）、内部有温度上、下限告警设置。 2、DS18B20 的引脚介绍 TO－92 封装的 DS18B20 的引脚排列见图 1，其引脚功能描述见表 1。 （底视图）图 1 表 1 DS18B20 详细引脚功能描述 序号名称引脚功能描述1GND地信号2DQ数据输入/输出引脚。开漏单总线接口引脚。当被用着在寄生电源下，也可以向器件提供电源。3VDD可选择的 VDD 引脚。当工作于寄生电源时，此引脚必须接地。3． DS18B20 的使用方法 由于 DS18B20 采用的是 1－Wire 总线协议方式，即在一根数据线实现数据的双向传输，而对 AT89S51 单片机来说，硬件上并不支持单总线协议，因此，我们必须采用软件的方法来模拟单总线的协议时序来完成对 DS18B20 芯片的访问。 由于 DS18B20 是在一根 I/O 线上读写数据，因此，对读写的数据位有着严格的时序要求。DS18B20 有严格的通信协议来保证各位数据传输的正确性和完整性。该协议定义了几种信号的时序：初始化时序、读时序、写时序。所有时序都是将主机作为主设备，单总线器件作为从设备。而每一次命令和数据的传输都是从主机主动启动写时序开始，如果要求单总线器件回送数据，在进行写命令后，主机需启动读时序完成数据接收。数据和命令的传输都是低位在先。 DS18B20 的复位时序 DS18B20 的读时序 对于 DS18B20 的读时序分为读 0 时序和读 1 时序两个过程。 对于 DS18B20 的读时隙是从主机把单总线拉低之后，在 15 秒之内就得释放单总线，以让 DS18B20 把数据传输到单总线上。DS18B20 在完成一个读时序过程，至少需要 60us 才能完成。 DS18B20 的写时序 对于 DS18B20 的写时序仍然分为写 0 时序和写 1 时序两个过程。 对于 DS18B20 写 0 时序和写 1 时序的要求不同，当要写 0 时序时，单总线要被拉低至少 60u...
