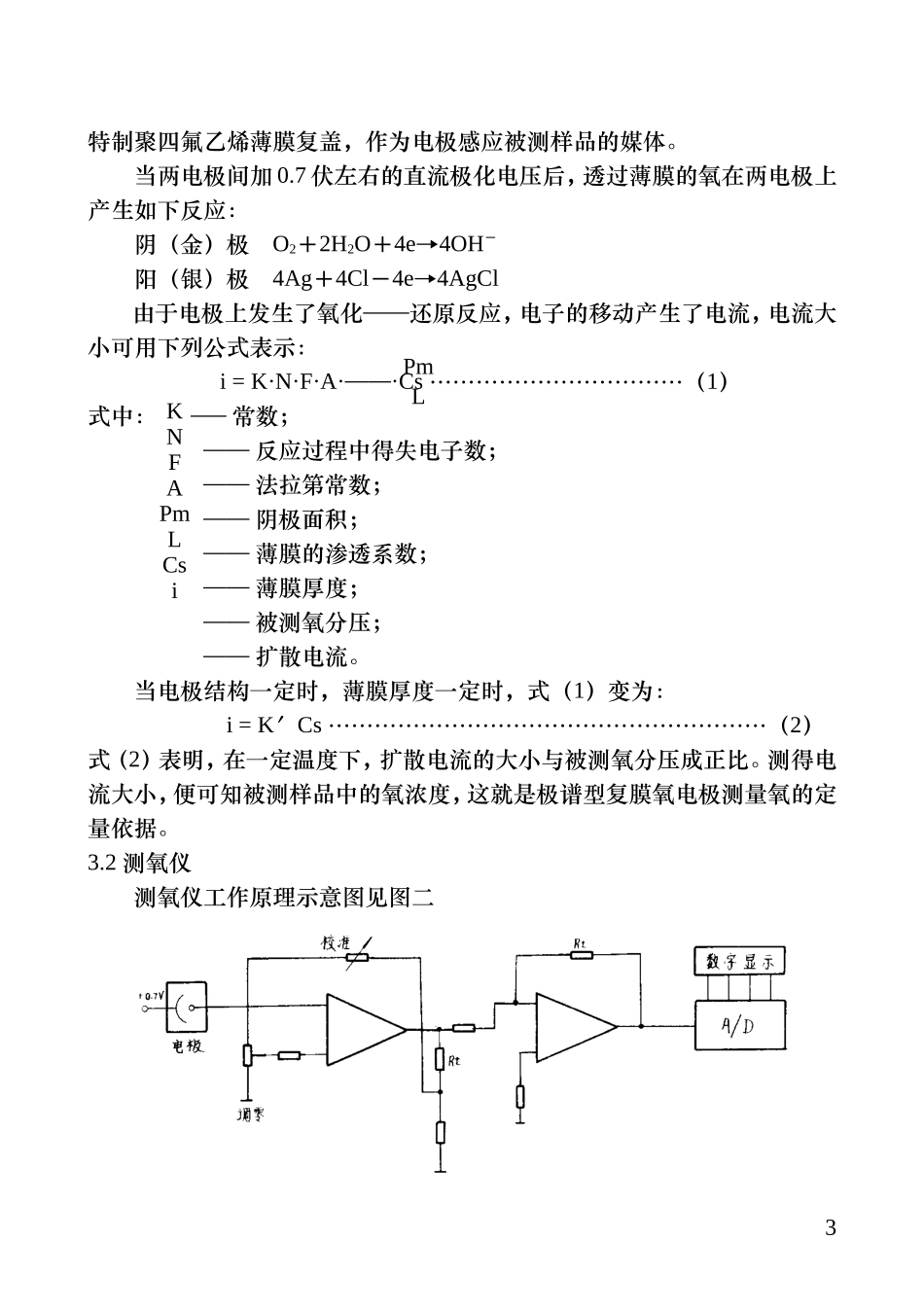

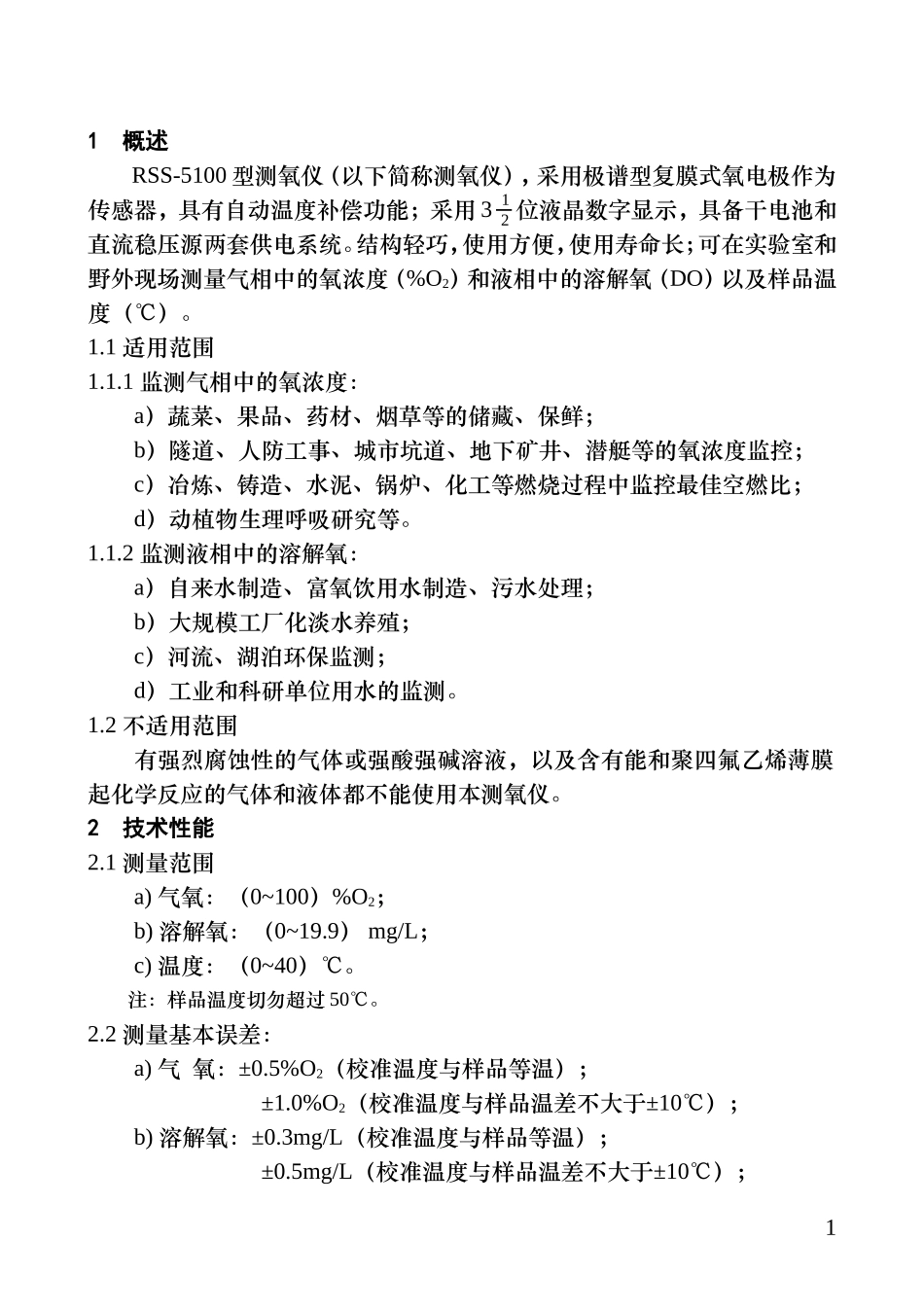

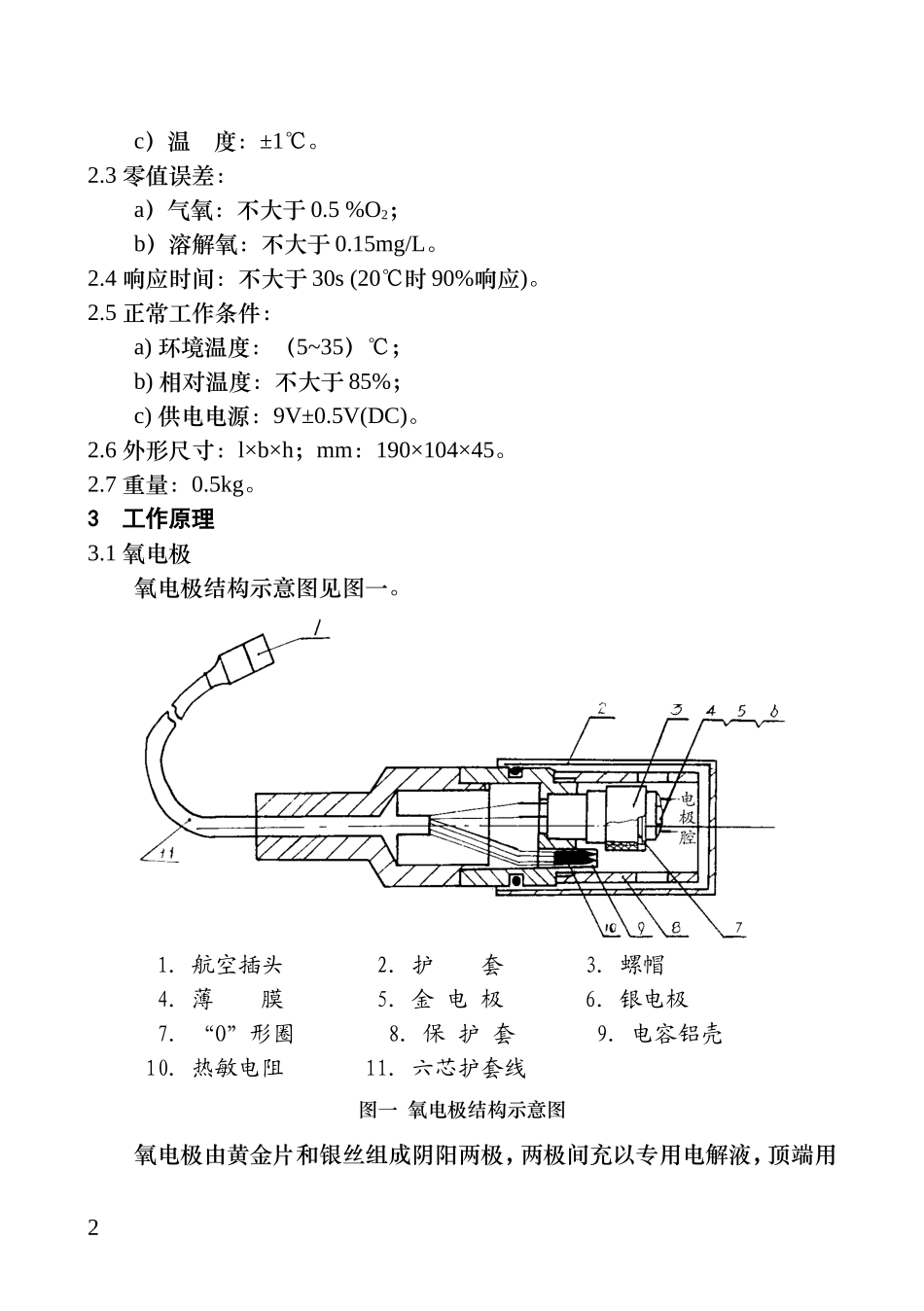

1概述RSS-5100型测氧仪（以下简称测氧仪），采用极谱型复膜式氧电极作为传感器，具有自动温度补偿功能；采用3－位液晶数字显示，具备干电池和直流稳压源两套供电系统。结构轻巧，使用方便，使用寿命长；可在实验室和野外现场测量气相中的氧浓度（%O2）和液相中的溶解氧（DO）以及样品温度（℃）。1.1适用范围1.1.1监测气相中的氧浓度：a）蔬菜、果品、药材、烟草等的储藏、保鲜；b）隧道、人防工事、城市坑道、地下矿井、潜艇等的氧浓度监控；c）冶炼、铸造、水泥、锅炉、化工等燃烧过程中监控最佳空燃比；d）动植物生理呼吸研究等。1.1.2监测液相中的溶解氧：a）自来水制造、富氧饮用水制造、污水处理；b）大规模工厂化淡水养殖；c）河流、湖泊环保监测；d）工业和科研单位用水的监测。1.2不适用范围有强烈腐蚀性的气体或强酸强碱溶液，以及含有能和聚四氟乙烯薄膜起化学反应的气体和液体都不能使用本测氧仪。2技术性能2.1测量范围a)气氧：（0~100）%O2；b)溶解氧：（0~19.9）mg/L；c)温度：（0~40）℃。注：样品温度切勿超过50℃。2.2测量基本误差：a)气氧：±0.5%O2（校准温度与样品等温）；±1.0%O2（校准温度与样品温差不大于±10℃）；b)溶解氧：±0.3mg/L（校准温度与样品等温）；±0.5mg/L（校准温度与样品温差不大于±10℃）；121c）温度：±1℃。2.3零值误差：a）气氧：不大于0.5%O2；b）溶解氧：不大于0.15mg/L。2.4响应时间：不大于30s(20℃时90%响应)。2.5正常工作条件：a)环境温度：（5~35）℃；b)相对温度：不大于85%；c)供电电源：9V±0.5V(DC)。2.6外形尺寸：l×b×h；mm：190×104×45。2.7重量：0.5kg。3工作原理3.1氧电极氧电极结构示意图见图一。1．航空插头2．护套3．螺帽4．薄膜5．金电极6．银电极7．“O”形圈8．保护套9．电容铝壳10．热敏电阻11．六芯护套线图一氧电极结构示意图氧电极由黄金片和银丝组成阴阳两极，两极间充以专用电解液，顶端用2LPm特制聚四氟乙烯薄膜复盖，作为电极感应被测样品的媒体。当两电极间加0.7伏左右的直流极化电压后，透过薄膜的氧在两电极上产生如下反应：阴（金）极O2＋2H2O＋4e→4OH－阳（银）极4Ag＋4Cl－4e→4AgCl由于电极上发生了氧化——还原反应，电子的移动产生了电流，电流大小可用下列公式表示：i=K·N·F·A·——·Cs……………………………（1）式中：——常数；——反应过程中得失电子数；——法拉第常数；——阴极面积；——薄膜的渗透系数；——薄膜厚度；——被测氧分压；——扩散电流。当电极结构一定时，薄膜厚度一定时，式（1）变为：i=K＇Cs…………………………………………………（2）式（2）表明，在一定温度下，扩散电流的大小与被测氧分压成正比。测得电流大小，便可知被测样品中的氧浓度，这就是极谱型复膜氧电极测量氧的定量依据。3.2测氧仪测氧仪工作原理示意图见图二3KNFAPmLCsi图二测氧仪工作原理示意图仪器将氧电极感应的氧分压所产生的电流，通过i/v转换单元，转换成电压，同时对电极的温度系数作部分补偿，再送入温度补偿单元中，对电子元件和电极温度系数进行全补偿，通过A/D转换器，直接显示测量结果。仪器同时具备测温功能。4使用方法4.1电极安装刚出厂的电极为干燥状态，安装前取下护套、保护套，旋下螺帽，取下“O”形圈和薄膜，用一次性注射器向电极腔内注满蒸馏水数次，再注满电解液两次，起到清洗电极腔的作用。取一片新的薄膜，用工业酒精洗净擦干，待用。电极垂直向上放置，电极腔注满电解液，使金电极上也充满电解液，将干净薄膜复盖在金电极上，取一“O”形圈，套在“O”形圈安装器内芯近底部（直径较大）处，如图三所示，对准电极头，快速用力按下安装器外套。薄膜安装完毕后，电极腔内应无大气泡，薄膜无损坏，用蒸馏水洗净外部残留电解液，擦干，套上保护套待用。4.2仪器使用前的准备4.2.1一般校准法接通电源，按下第三键（氧浓度）见图四，调节“调零”电位器，使仪器显示“0.0”，插上已安装好的电极（电极置于空气中），仪器示值不断下降，待示值稳定后，预热30min，调节“校准”电位器，使仪器显示“20.9”，待用。4.2.2精确校准法41．“O”形圈安装器外套2．“O”形...
