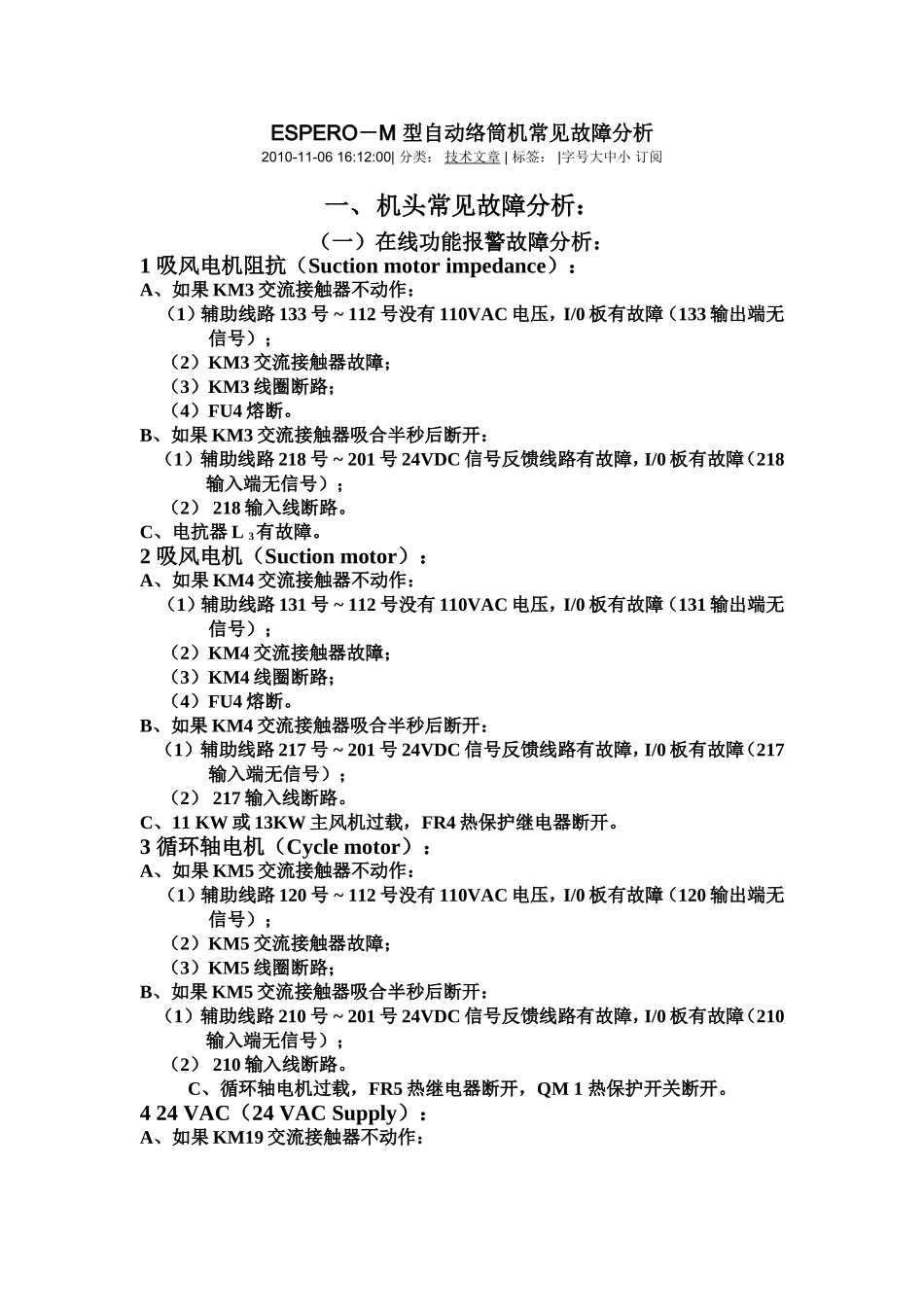

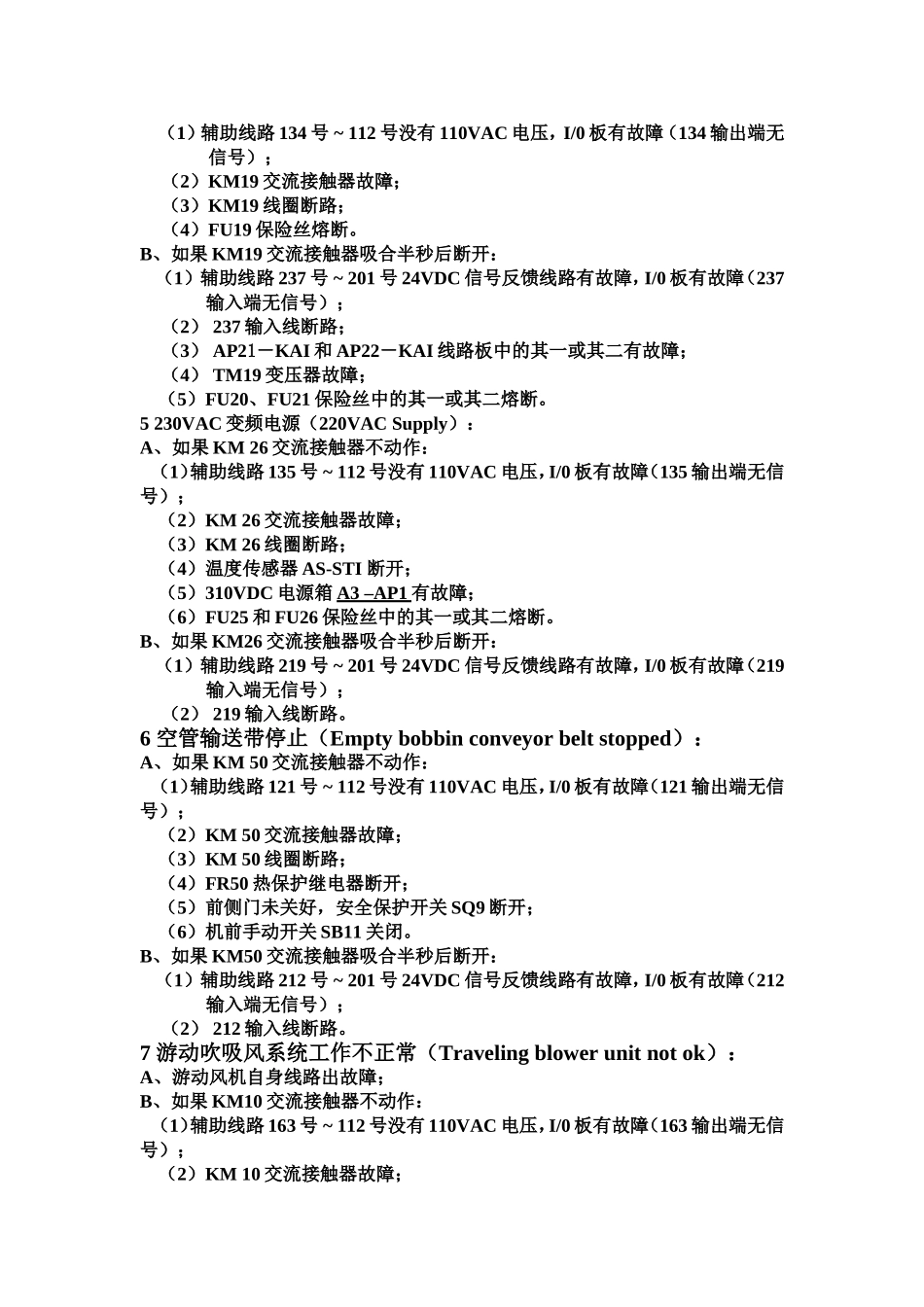

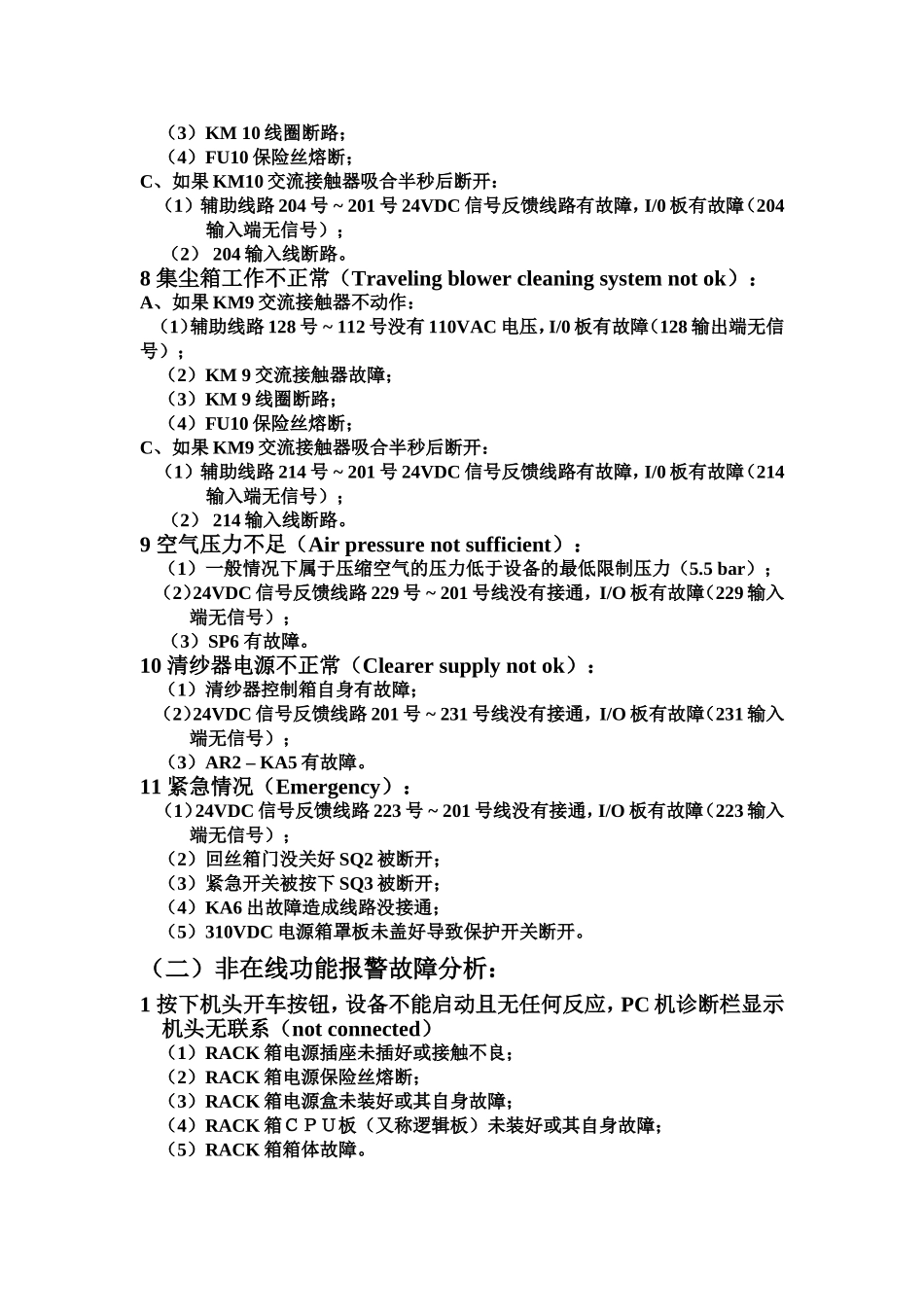

ESPERO－M型自动络筒机常见故障分析2010-11-0616:12:00|分类：技术文章|标签：|字号大中小订阅一、机头常见故障分析：（一）在线功能报警故障分析：1吸风电机阻抗（Suctionmotorimpedance）：A、如果KM3交流接触器不动作：（1）辅助线路133号~112号没有110VAC电压，I/0板有故障（133输出端无信号）；（2）KM3交流接触器故障；（3）KM3线圈断路；（4）FU4熔断。B、如果KM3交流接触器吸合半秒后断开：（1）辅助线路218号~201号24VDC信号反馈线路有故障，I/0板有故障（218输入端无信号）；（2）218输入线断路。C、电抗器L3有故障。2吸风电机（Suctionmotor）：A、如果KM4交流接触器不动作：（1）辅助线路131号~112号没有110VAC电压，I/0板有故障（131输出端无信号）；（2）KM4交流接触器故障；（3）KM4线圈断路；（4）FU4熔断。B、如果KM4交流接触器吸合半秒后断开：（1）辅助线路217号~201号24VDC信号反馈线路有故障，I/0板有故障（217输入端无信号）；（2）217输入线断路。C、11KW或13KW主风机过载，FR4热保护继电器断开。3循环轴电机（Cyclemotor）：A、如果KM5交流接触器不动作：（1）辅助线路120号~112号没有110VAC电压，I/0板有故障（120输出端无信号）；（2）KM5交流接触器故障；（3）KM5线圈断路；B、如果KM5交流接触器吸合半秒后断开：（1）辅助线路210号~201号24VDC信号反馈线路有故障，I/0板有故障（210输入端无信号）；（2）210输入线断路。C、循环轴电机过载，FR5热继电器断开，QM1热保护开关断开。424VAC（24VACSupply）：A、如果KM19交流接触器不动作：（1）辅助线路134号~112号没有110VAC电压，I/0板有故障（134输出端无信号）；（2）KM19交流接触器故障；（3）KM19线圈断路；（4）FU19保险丝熔断。B、如果KM19交流接触器吸合半秒后断开：（1）辅助线路237号~201号24VDC信号反馈线路有故障，I/0板有故障（237输入端无信号）；（2）237输入线断路；（3）AP21－KAI和AP22－KAI线路板中的其一或其二有故障；（4）TM19变压器故障；（5）FU20、FU21保险丝中的其一或其二熔断。5230VAC变频电源（220VACSupply）：A、如果KM26交流接触器不动作：（1）辅助线路135号~112号没有110VAC电压，I/0板有故障（135输出端无信号）；（2）KM26交流接触器故障；（3）KM26线圈断路；（4）温度传感器AS-STI断开；（5）310VDC电源箱A3–AP1有故障；（6）FU25和FU26保险丝中的其一或其二熔断。B、如果KM26交流接触器吸合半秒后断开：（1）辅助线路219号~201号24VDC信号反馈线路有故障，I/0板有故障（219输入端无信号）；（2）219输入线断路。6空管输送带停止（Emptybobbinconveyorbeltstopped）：A、如果KM50交流接触器不动作：（1）辅助线路121号~112号没有110VAC电压，I/0板有故障（121输出端无信号）；（2）KM50交流接触器故障；（3）KM50线圈断路；（4）FR50热保护继电器断开；（5）前侧门未关好，安全保护开关SQ9断开；（6）机前手动开关SB11关闭。B、如果KM50交流接触器吸合半秒后断开：（1）辅助线路212号~201号24VDC信号反馈线路有故障，I/0板有故障（212输入端无信号）；（2）212输入线断路。7游动吹吸风系统工作不正常（Travelingblowerunitnotok）：A、游动风机自身线路出故障；B、如果KM10交流接触器不动作：（1）辅助线路163号~112号没有110VAC电压，I/0板有故障（163输出端无信号）；（2）KM10交流接触器故障；（3）KM10线圈断路；（4）FU10保险丝熔断；C、如果KM10交流接触器吸合半秒后断开：（1）辅助线路204号~201号24VDC信号反馈线路有故障，I/0板有故障（204输入端无信号）；（2）204输入线断路。8集尘箱工作不正常（Travelingblowercleaningsystemnotok）：A、如果KM9交流接触器不动作：（1）辅助线路128号~112号没有110VAC电压，I/0板有故障（128输出端无信号）；（2）KM9交流接触器故障；（3）KM9线圈断路；（4）FU10保险丝熔断；C、如果KM9交流接触器吸合半秒后断开：（1）辅助线路214号~201号24VDC信号反馈线路有故障，I/0板有故障（214输入端无信号）；（2）214输入线断路。9空气压力不足（Airpressurenotsufficient）：（1）一般情况下属于压缩空气的压力低于设备...
