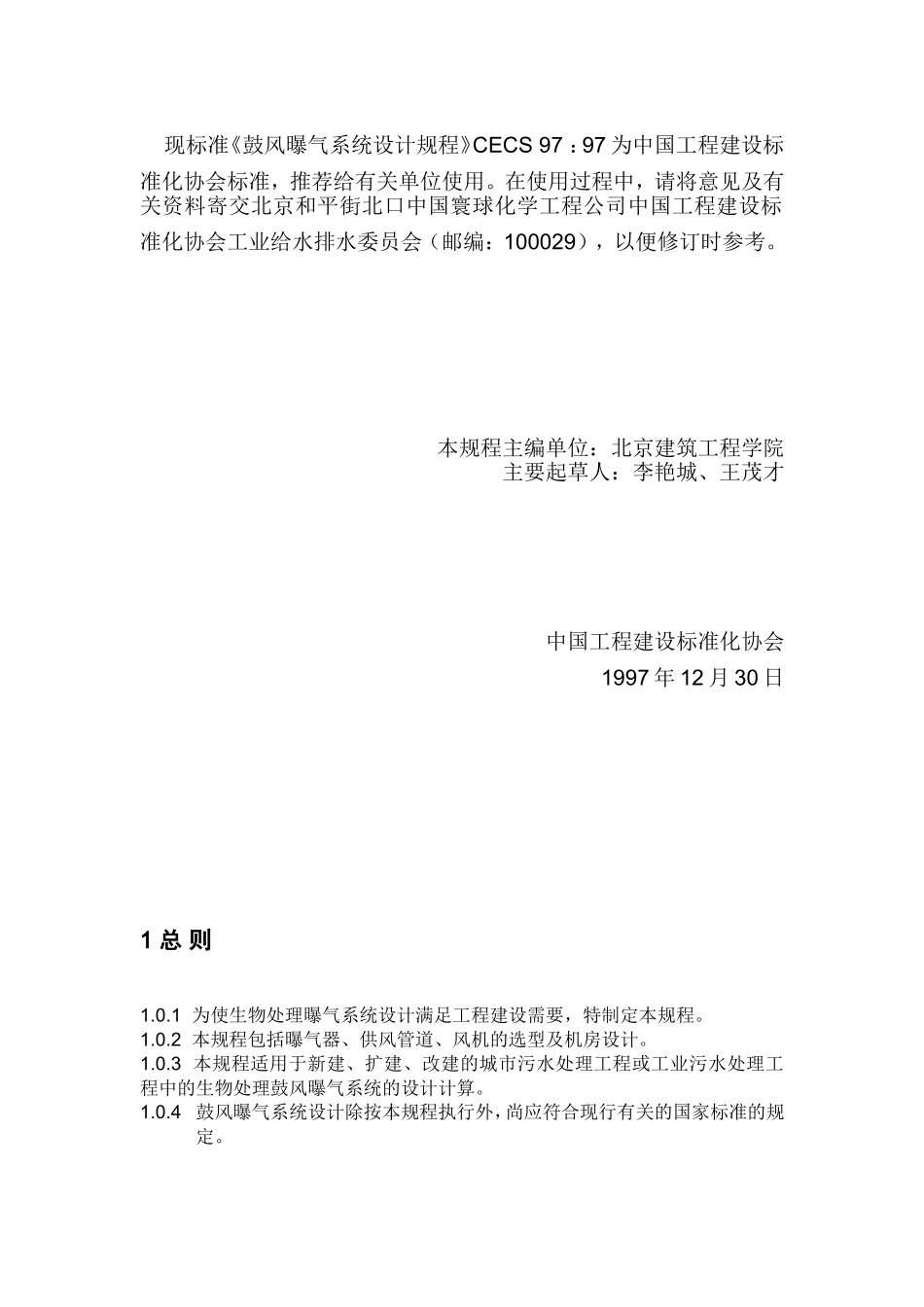

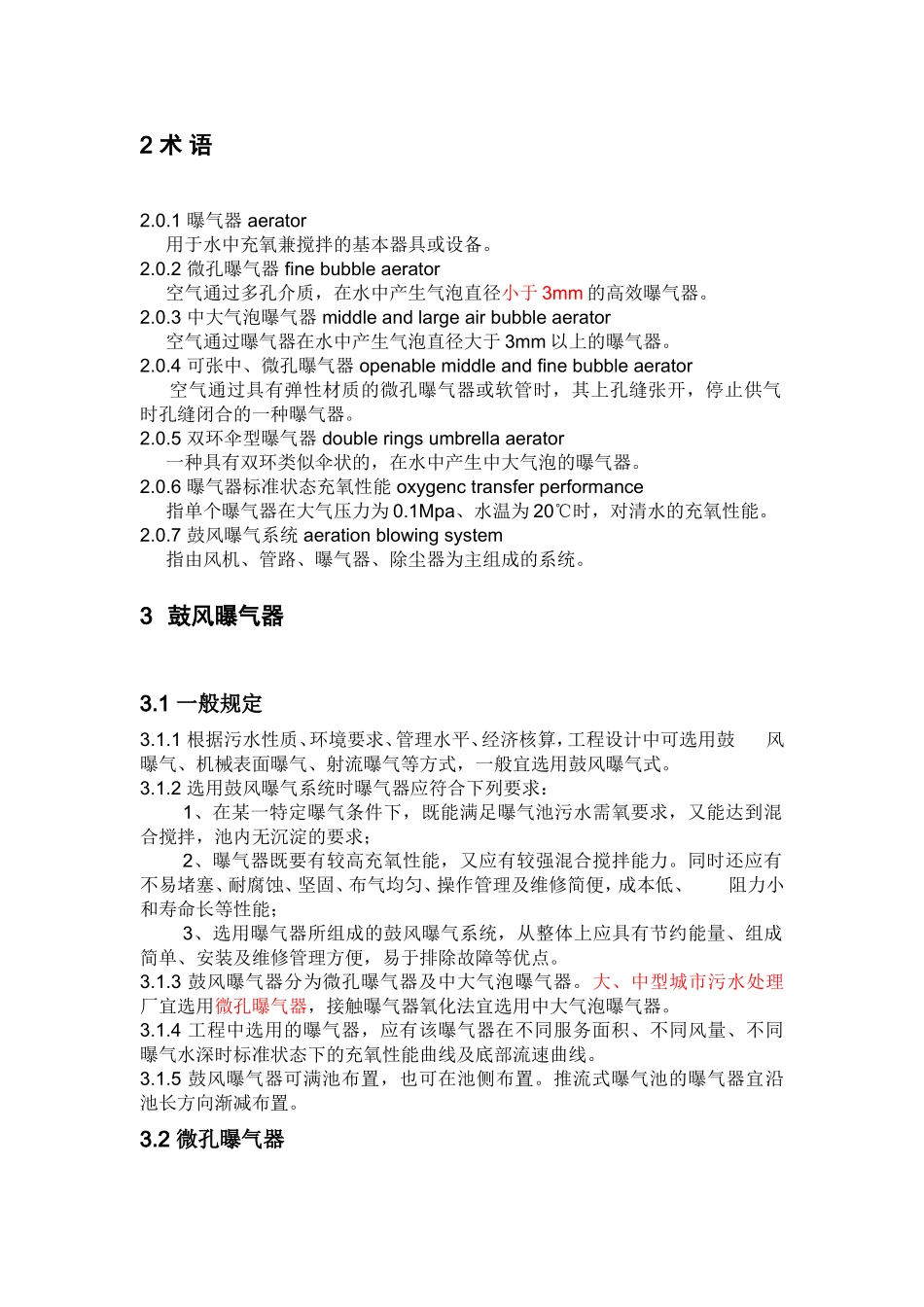

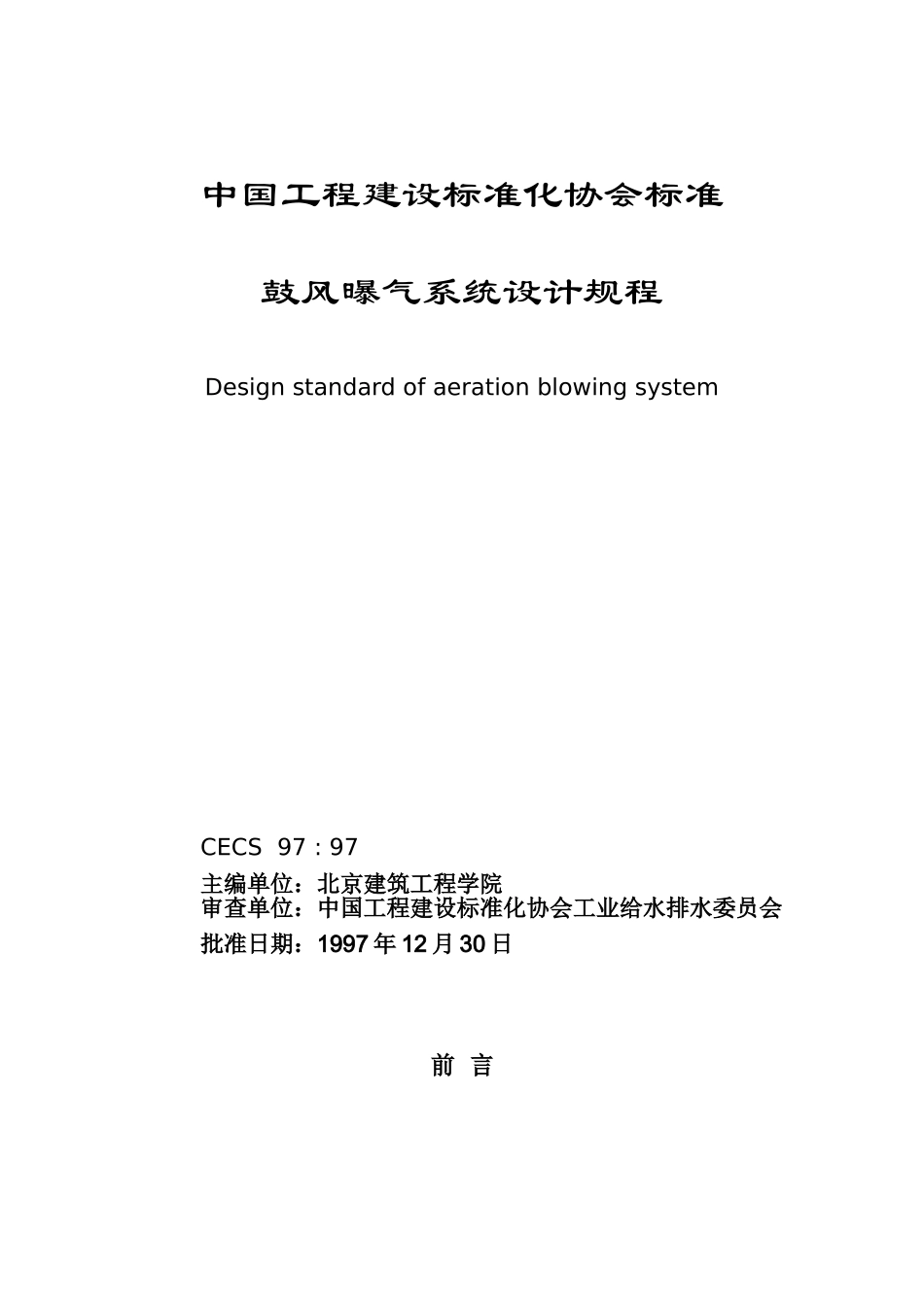

中国工程建设标准化协会标准鼓风曝气系统设计规程DesignstandardofaerationblowingsystemCECS97:97主编单位：北京建筑工程学院审查单位：中国工程建设标准化协会工业给水排水委员会批准日期：1997年12月30日前言现标准《鼓风曝气系统设计规程》CECS97：97为中国工程建设标准化协会标准，推荐给有关单位使用。在使用过程中，请将意见及有关资料寄交北京和平街北口中国寰球化学工程公司中国工程建设标准化协会工业给水排水委员会（邮编：100029），以便修订时参考。本规程主编单位：北京建筑工程学院主要起草人：李艳城、王茂才中国工程建设标准化协会1997年12月30日1总则1.0.1为使生物处理曝气系统设计满足工程建设需要，特制定本规程。1.0.2本规程包括曝气器、供风管道、风机的选型及机房设计。1.0.3本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。1.0.4鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规定。2术语2.0.1曝气器aerator用于水中充氧兼搅拌的基本器具或设备。2.0.2微孔曝气器finebubbleaerator空气通过多孔介质，在水中产生气泡直径小于3mm的高效曝气器。2.0.3中大气泡曝气器middleandlargeairbubbleaerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。2.0.4可张中、微孔曝气器openablemiddleandfinebubbleaerator空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。2.0.5双环伞型曝气器doubleringsumbrellaaerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。2.0.6曝气器标准状态充氧性能oxygenctransferperformance指单个曝气器在大气压力为0.1Mpa、水温为20℃时，对清水的充氧性能。2.0.7鼓风曝气系统aerationblowingsystem指由风机、管路、曝气器、除尘器为主组成的系统。3鼓风曝气器3.1一般规定3.1.1根据污水性质、环境要求、管理水平、经济核算，工程设计中可选用鼓风曝气、机械表面曝气、射流曝气等方式，一般宜选用鼓风曝气式。3.1.2选用鼓风曝气系统时曝气器应符合下列要求：1、在某一特定曝气条件下，既能满足曝气池污水需氧要求，又能达到混合搅拌，池内无沉淀的要求；2、曝气器既要有较高充氧性能，又应有较强混合搅拌能力。同时还应有不易堵塞、耐腐蚀、坚固、布气均匀、操作管理及维修简便，成本低、阻力小和寿命长等性能；3、选用曝气器所组成的鼓风曝气系统，从整体上应具有节约能量、组成简单、安装及维修管理方便，易于排除故障等优点。3.1.3鼓风曝气器分为微孔曝气器及中大气泡曝气器。大、中型城市污水处理厂宜选用微孔曝气器，接触曝气器氧化法宜选用中大气泡曝气器。3.1.4工程中选用的曝气器，应有该曝气器在不同服务面积、不同风量、不同曝气水深时标准状态下的充氧性能曲线及底部流速曲线。3.1.5鼓风曝气器可满池布置，也可在池侧布置。推流式曝气池的曝气器宜沿池长方向渐减布置。3.2微孔曝气器3.2.1工程中常用微孔曝气器有：1、可张中、微孔曝气器；2、平板式微孔曝气器；3、钟罩式微孔曝气器；4、聚乙烯棒状微孔曝气器。3.2.2可张中、微孔曝气器技术性能应符合《污水处理用可张中、微孔曝气器》CJ/T3015.4-96的要求，其充氧性能见附录A.0.1。3.2.3钟罩式、平板式微孔曝气器的技术性能应符合《污水处理用微孔曝气器》CJ/T3015.1-93的要求，其充氧性能见附录A.0.2。3.2.4在不连续曝气的污水生物处理中，当使用微孔曝气器时，应采用可张中、微孔曝气器。3.3中大气泡曝气器3.3.1工程中常用的中大气泡曝气器有：1、双环伞型曝气器；2、穿孔散流曝气器；3、网状膜中微孔曝气器；4、固定螺旋曝气器；5、动态曝气器；6、盆型曝气器；7、穿孔管曝气器。3.3.2双环伞型曝气器技术性能应符合《双环伞型曝气器》CJ/T3015.3-95的要求，其充氧性能见附录A.0.3，选用中大气泡曝气器时，宜选用双伞型曝气器。3.3.3选用固定螺旋曝气器时，曝气池水深不宜小于4.0m，曝气池底部流速不宜小于0.5m/s。3.3.4选用盆型曝气器时，曝气器启动阻力约为0.01Mpa，运行阻力约为0.005Mpa。3.3.5选用穿孔管曝气器时，应根据污水性能...
