DS(T)SD99A1-T1三相电子式多功能电能表VIP免费

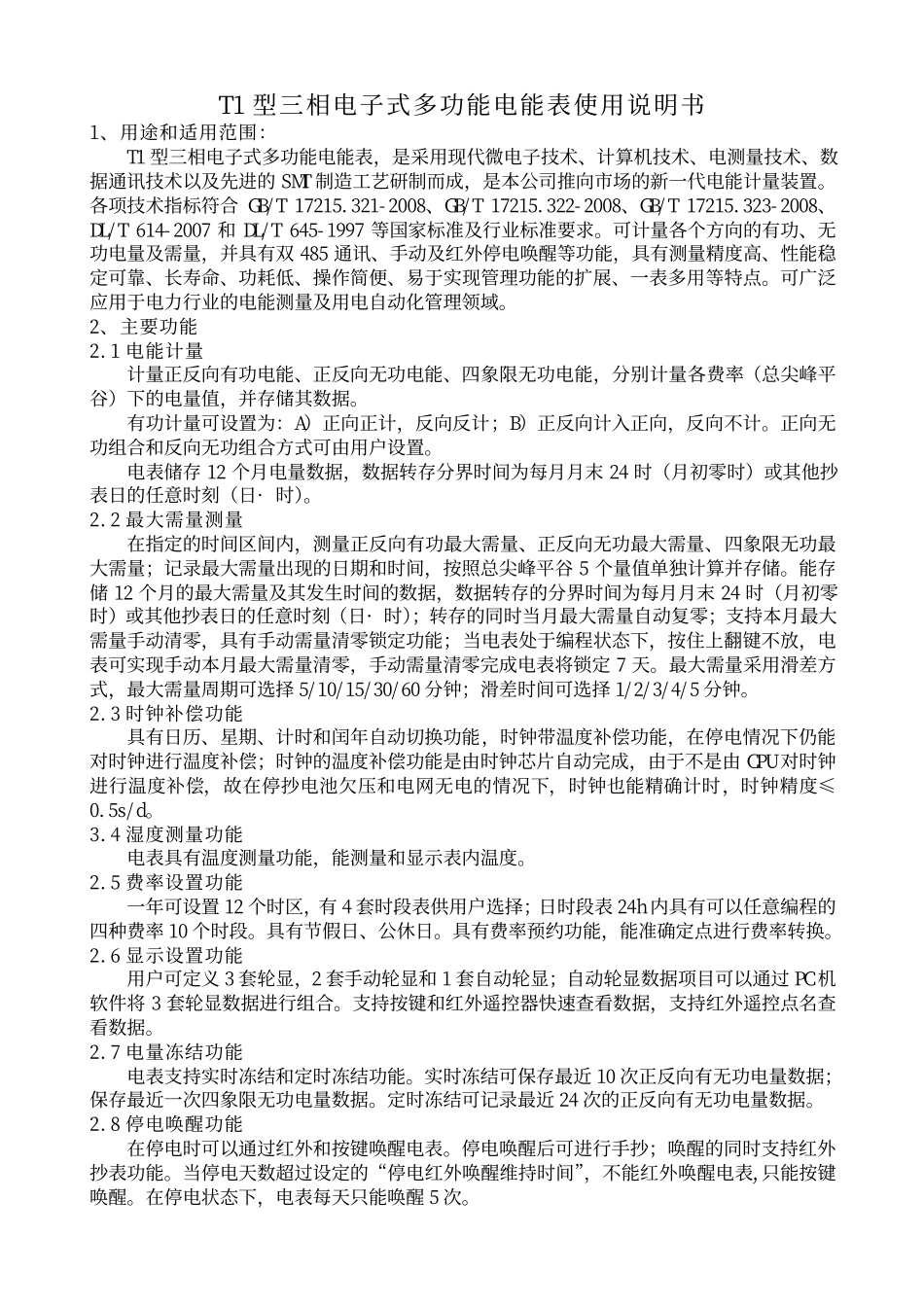

T1型三相电子式多功能电能表使用说明书1、用途和适用范围：T1型三相电子式多功能电能表，是采用现代微电子技术、计算机技术、电测量技术、数据通讯技术以及先进的SMT制造工艺研制而成，是本公司推向市场的新一代电能计量装置。各项技术指标符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008、DL/T614-2007和DL/T645-1997等国家标准及行业标准要求。可计量各个方向的有功、无功电量及需量，并具有双485通讯、手动及红外停电唤醒等功能，具有测量精度高、性能稳定可靠、长寿命、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域。2、主要功能2.1电能计量计量正反向有功电能、正反向无功电能、四象限无功电能，分别计量各费率（总尖峰平谷）下的电量值，并存储其数据。有功计量可设置为：A）正向正计，反向反计；B）正反向计入正向，反向不计。正向无功组合和反向无功组合方式可由用户设置。电表储存12个月电量数据，数据转存分界时间为每月月末24时（月初零时）或其他抄表日的任意时刻（日·时）。2.2最大需量测量在指定的时间区间内，测量正反向有功最大需量、正反向无功最大需量、四象限无功最大需量；记录最大需量出现的日期和时间，按照总尖峰平谷5个量值单独计算并存储。能存储12个月的最大需量及其发生时间的数据，数据转存的分界时间为每月月末24时（月初零时）或其他抄表日的任意时刻（日·时）；转存的同时当月最大需量自动复零；支持本月最大需量手动清零，具有手动需量清零锁定功能；当电表处于编程状态下，按住上翻键不放，电表可实现手动本月最大需量清零，手动需量清零完成电表将锁定7天。最大需量采用滑差方式，最大需量周期可选择5/10/15/30/60分钟；滑差时间可选择1/2/3/4/5分钟。2.3时钟补偿功能具有日历、星期、计时和闰年自动切换功能，时钟带温度补偿功能，在停电情况下仍能对时钟进行温度补偿；时钟的温度补偿功能是由时钟芯片自动完成，由于不是由CPU对时钟进行温度补偿，故在停抄电池欠压和电网无电的情况下，时钟也能精确计时，时钟精度≤0.5s/d。3.4湿度测量功能电表具有温度测量功能，能测量和显示表内温度。2.5费率设置功能一年可设置12个时区，有4套时段表供用户选择；日时段表24h内具有可以任意编程的四种费率10个时段。具有节假日、公休日。具有费率预约功能，能准确定点进行费率转换。2.6显示设置功能用户可定义3套轮显，2套手动轮显和1套自动轮显；自动轮显数据项目可以通过PC机软件将3套轮显数据进行组合。支持按键和红外遥控器快速查看数据，支持红外遥控点名查看数据。2.7电量冻结功能电表支持实时冻结和定时冻结功能。实时冻结可保存最近10次正反向有无功电量数据；保存最近一次四象限无功电量数据。定时冻结可记录最近24次的正反向有无功电量数据。2.8停电唤醒功能在停电时可以通过红外和按键唤醒电表。停电唤醒后可进行手抄；唤醒的同时支持红外抄表功能。当停电天数超过设定的“停电红外唤醒维持时间”，不能红外唤醒电表,只能按键唤醒。在停电状态下，电表每天只能唤醒5次。2.9电能参数测量功能可测量电网电压、电流、功率因数、有功功率、无功功率、视在功率、频率。2.10失压判断记录功能记录失压发生的开始和结束时刻；同时记录每次累计的有无功总电量，保存最近10次的事件记录。2.10.1失压判断方式：失压判断门限：XXXX—失压电压门限，YY．YYYY—失压电流门限,失压回差NN判断条件：0—不做失压判断；1—不考虑失压电流门限YY．YYYY，只要该相电压＜失压电压门限XXXX，就认为该相失压；当电压＞（XXXX＋NN）时，失压恢复正常。2—当某相电流＞失压电流门限YY．YYYY，同时该相电压＜失压电压门限XXXX，就认为该相电压失压。当电压＞（XXXX＋NN）时，失压恢复正常。2.10.2失压记录记录A、B、C、AB、AC、BC、ABC相失压次数、失压累计时间（单位：分钟），最近10次失压开始时刻和结束时刻，同时记录每次失压期间正常相的累计正反向有无功总电量；当发生两相同时失压时，不计入单相失压记录；如：AB相失压时则记录AB相失压，不记录A相和B相失压。当某相发生失...
