CASS9.0屏幕菜单VIP免费

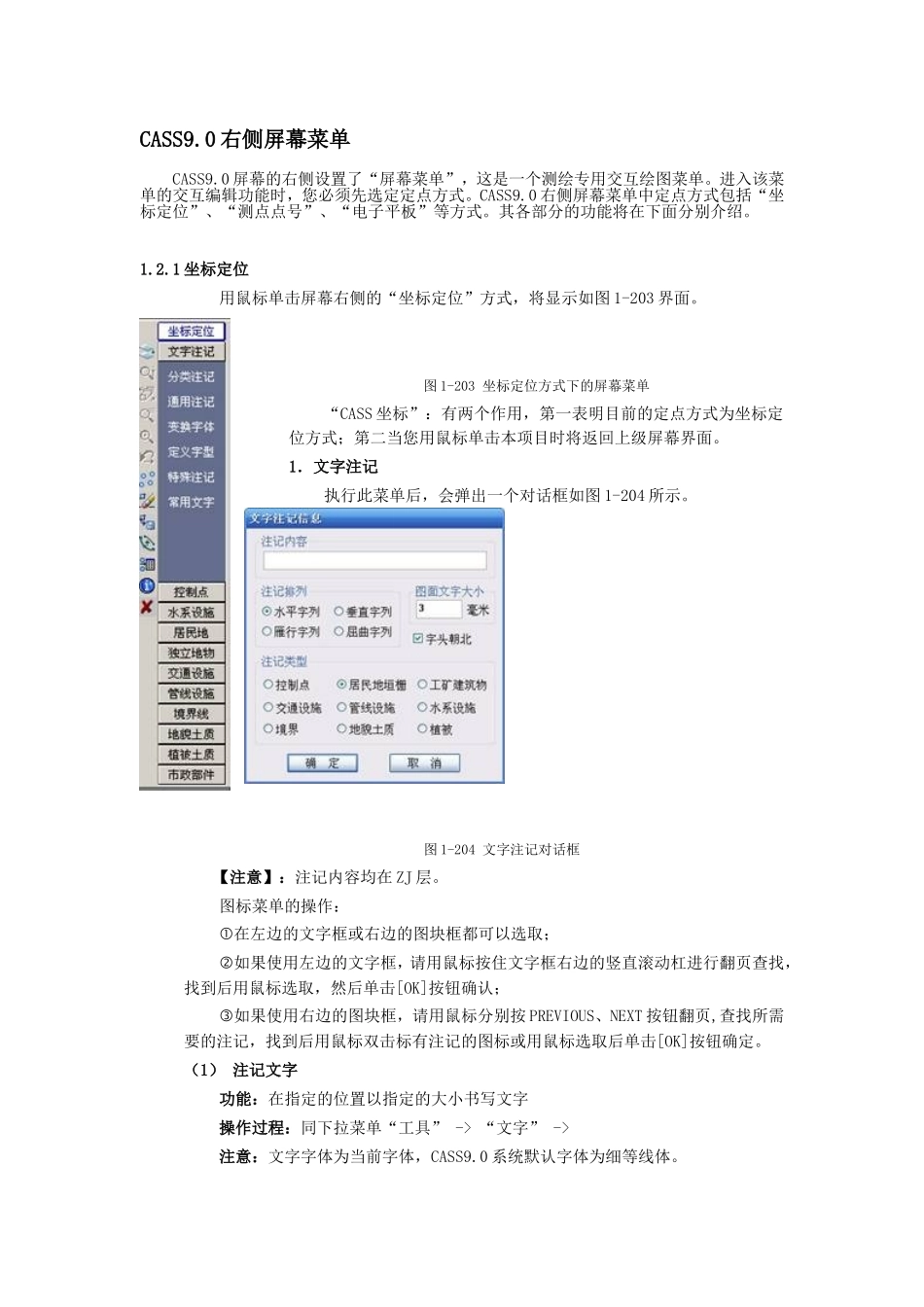

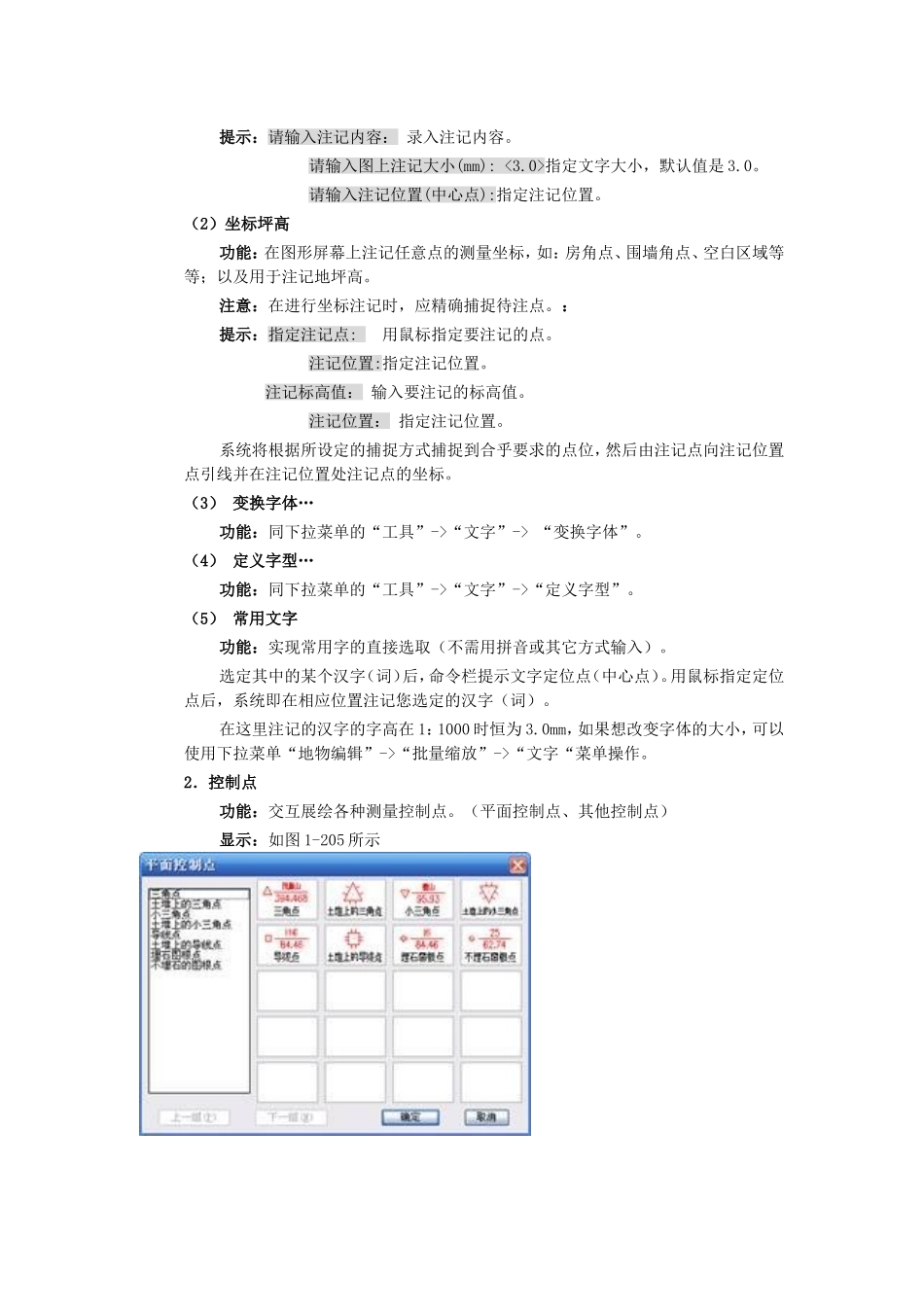

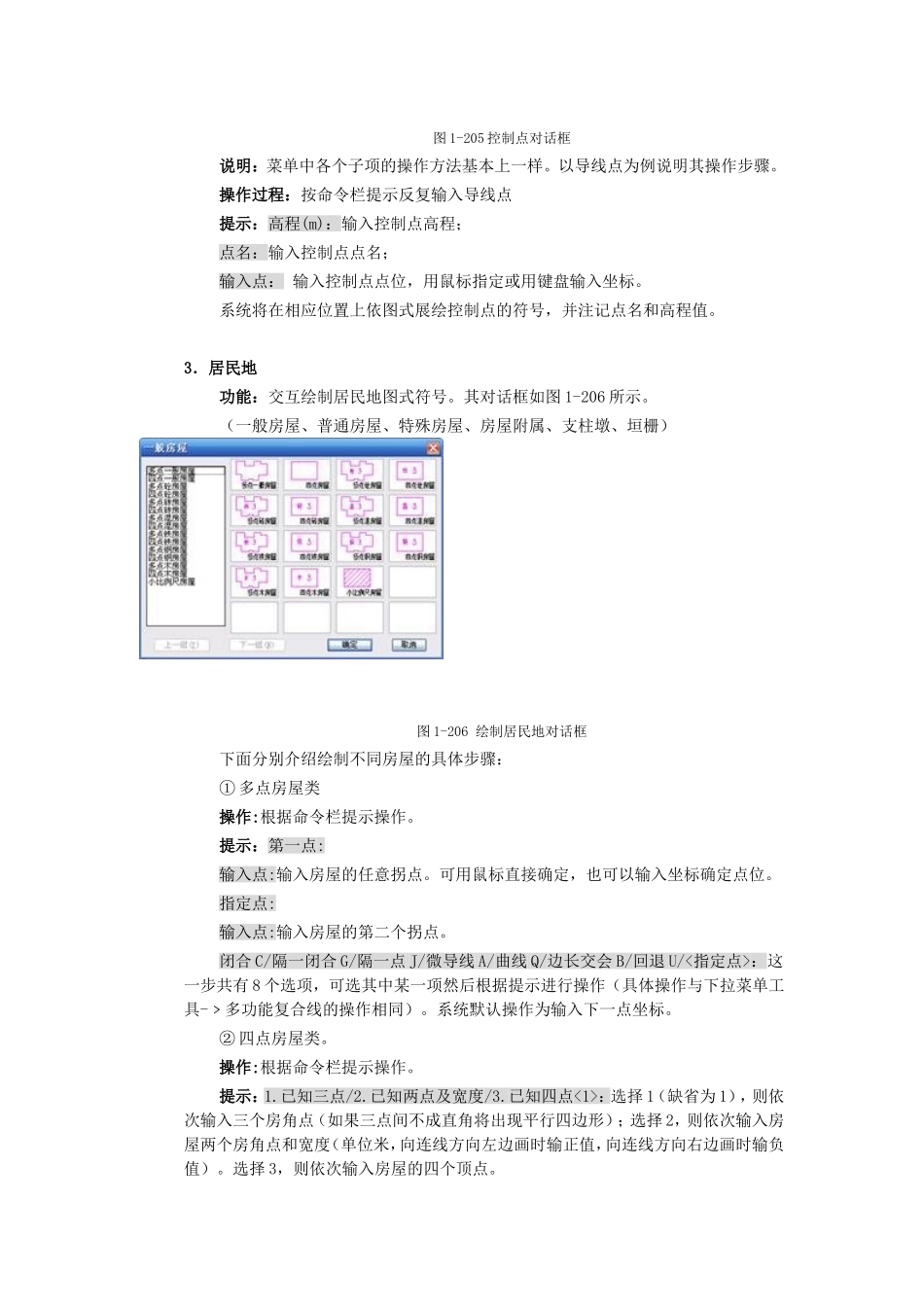

CASS9.0右侧屏幕菜单CASS9.0屏幕的右侧设置了“屏幕菜单”，这是一个测绘专用交互绘图菜单。进入该菜单的交互编辑功能时，您必须先选定定点方式。CASS9.0右侧屏幕菜单中定点方式包括“坐标定位”、“测点点号”、“电子平板”等方式。其各部分的功能将在下面分别介绍。1.2.1坐标定位用鼠标单击屏幕右侧的“坐标定位”方式，将显示如图1-203界面。图1-203坐标定位方式下的屏幕菜单“CASS坐标”：有两个作用，第一表明目前的定点方式为坐标定位方式；第二当您用鼠标单击本项目时将返回上级屏幕界面。1．文字注记执行此菜单后，会弹出一个对话框如图1-204所示。图1-204文字注记对话框【注意】：注记内容均在ZJ层。图标菜单的操作：在左边的文字框或右边的图块框都可以选取；如果使用左边的文字框，请用鼠标按住文字框右边的竖直滚动杠进行翻页查找，找到后用鼠标选取，然后单击[OK]按钮确认；如果使用右边的图块框，请用鼠标分别按PREVIOUS、NEXT按钮翻页,查找所需要的注记，找到后用鼠标双击标有注记的图标或用鼠标选取后单击[OK]按钮确定。（1）注记文字功能：在指定的位置以指定的大小书写文字操作过程：同下拉菜单“工具”->“文字”->注意：文字字体为当前字体，CASS9.0系统默认字体为细等线体。提示：请输入注记内容：录入注记内容。请输入图上注记大小(mm):<3.0>指定文字大小，默认值是3.0。请输入注记位置(中心点):指定注记位置。（2）坐标坪高功能：在图形屏幕上注记任意点的测量坐标，如：房角点、围墙角点、空白区域等等；以及用于注记地坪高。注意：在进行坐标注记时，应精确捕捉待注点。：提示：指定注记点:用鼠标指定要注记的点。注记位置:指定注记位置。注记标高值：输入要注记的标高值。注记位置：指定注记位置。系统将根据所设定的捕捉方式捕捉到合乎要求的点位，然后由注记点向注记位置点引线并在注记位置处注记点的坐标。（3）变换字体…功能：同下拉菜单的“工具”->“文字”->“变换字体”。（4）定义字型…功能：同下拉菜单的“工具”->“文字”->“定义字型”。（5）常用文字功能：实现常用字的直接选取（不需用拼音或其它方式输入）。选定其中的某个汉字（词）后，命令栏提示文字定位点（中心点）。用鼠标指定定位点后，系统即在相应位置注记您选定的汉字（词）。在这里注记的汉字的字高在1：1000时恒为3.0mm，如果想改变字体的大小，可以使用下拉菜单“地物编辑”->“批量缩放”->“文字“菜单操作。2．控制点功能：交互展绘各种测量控制点。（平面控制点、其他控制点）显示：如图1-205所示图1-205控制点对话框说明：菜单中各个子项的操作方法基本上一样。以导线点为例说明其操作步骤。操作过程：按命令栏提示反复输入导线点提示：高程(m)：输入控制点高程；点名：输入控制点点名；输入点：输入控制点点位，用鼠标指定或用键盘输入坐标。系统将在相应位置上依图式展绘控制点的符号，并注记点名和高程值。3．居民地功能：交互绘制居民地图式符号。其对话框如图1-206所示。（一般房屋、普通房屋、特殊房屋、房屋附属、支柱墩、垣栅）图1-206绘制居民地对话框下面分别介绍绘制不同房屋的具体步骤：①多点房屋类操作:根据命令栏提示操作。提示：第一点:输入点:输入房屋的任意拐点。可用鼠标直接确定，也可以输入坐标确定点位。指定点:输入点:输入房屋的第二个拐点。闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/<指定点>：这一步共有8个选项，可选其中某一项然后根据提示进行操作（具体操作与下拉菜单工具-﹥多功能复合线的操作相同）。系统默认操作为输入下一点坐标。②四点房屋类。操作:根据命令栏提示操作。提示：1.已知三点/2.已知两点及宽度/3.已知四点<1>：选择1（缺省为1），则依次输入三个房角点（如果三点间不成直角将出现平行四边形）；选择2，则依次输入房屋两个房角点和宽度（单位米，向连线方向左边画时输正值，向连线方向右边画时输负值）。选择3，则依次输入房屋的四个顶点。③楼梯台阶类当做这项操作时注意，一定要去掉所有的捕捉方式。台阶、室外楼梯操作:根据命令栏提示操作。提示：第一点：输入楼梯第一边的始点。第二点...
