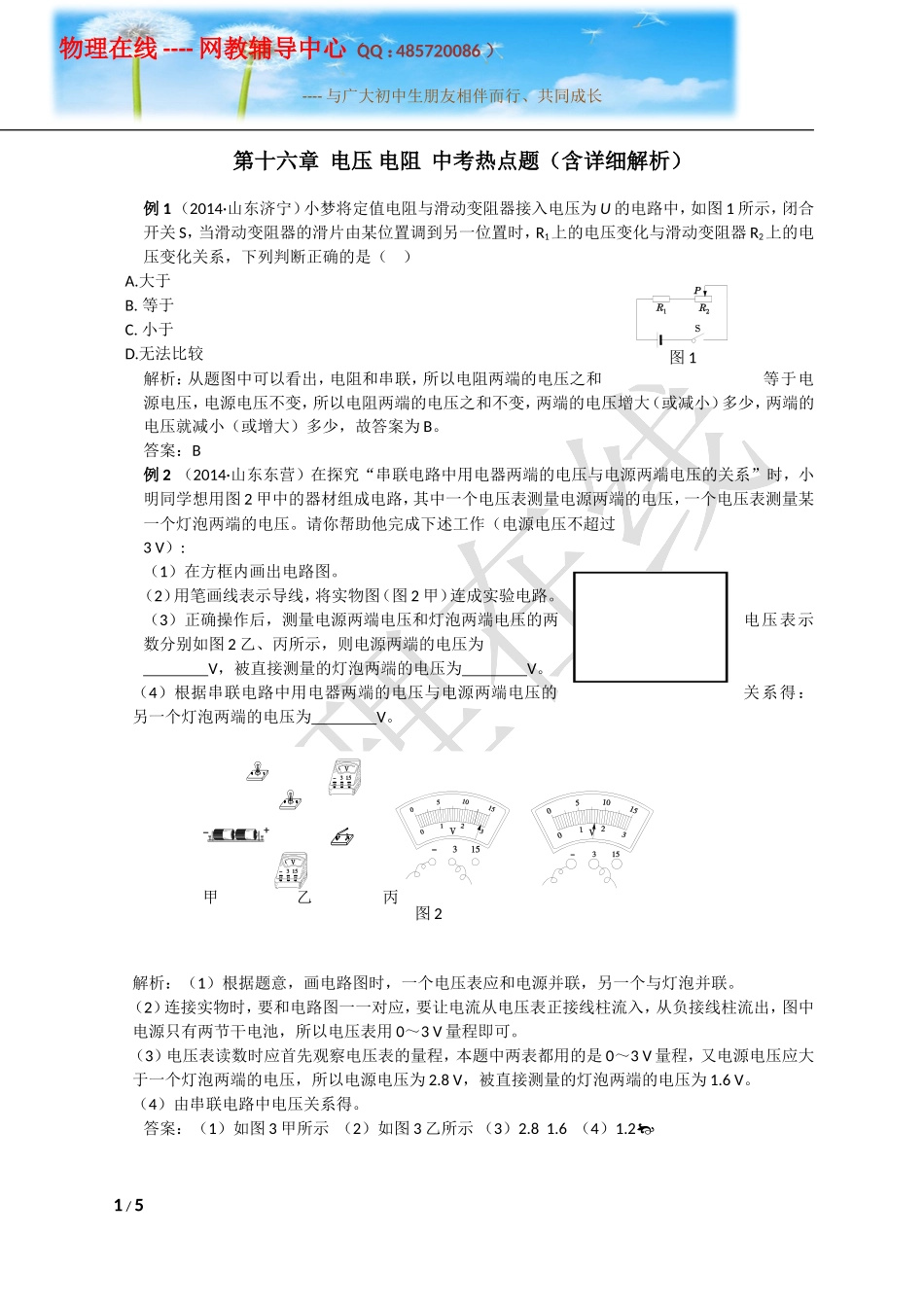

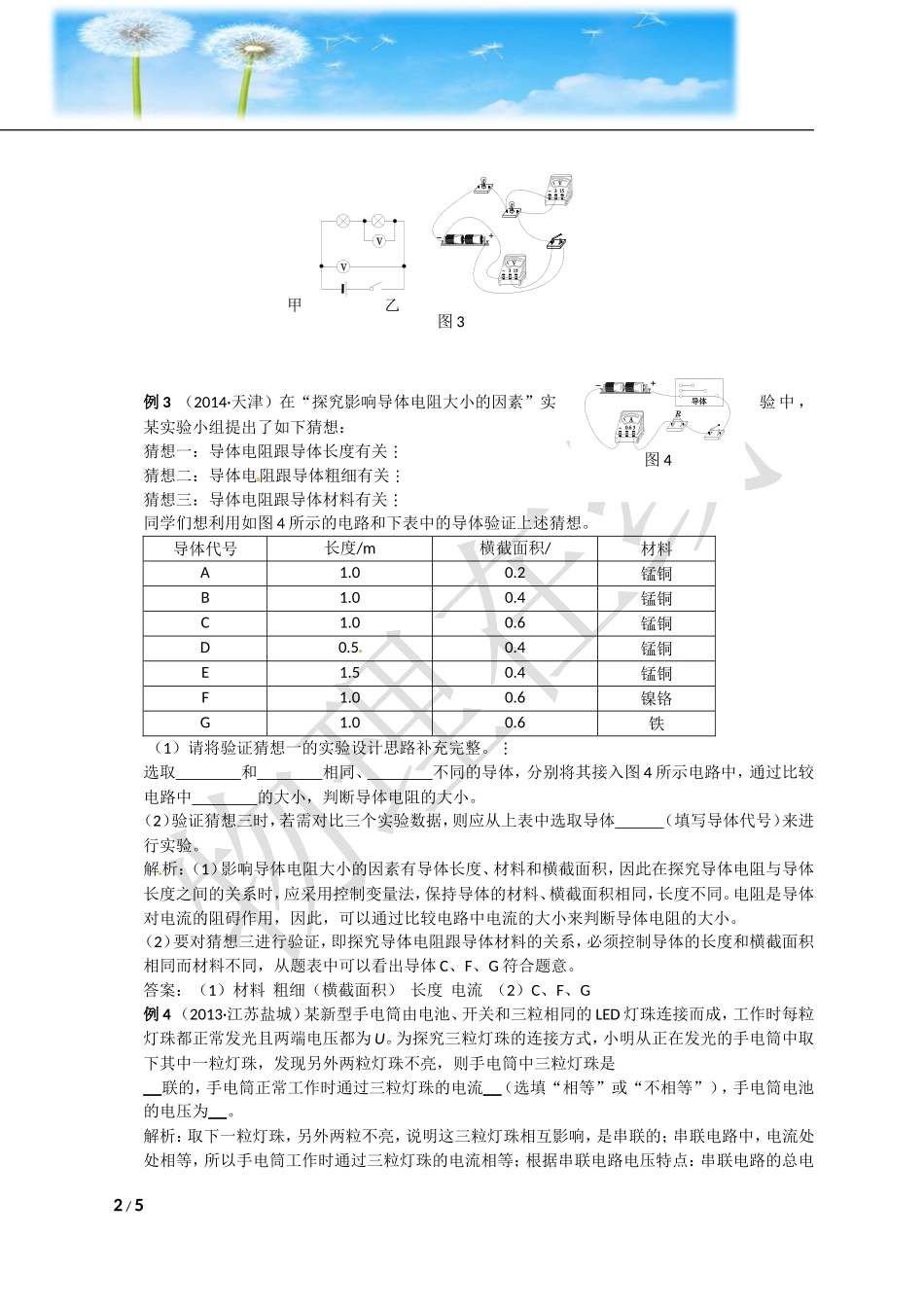

第十六章电压电阻中考热点题（含详细解析）例1（2014·山东济宁）小梦将定值电阻与滑动变阻器接入电压为U的电路中，如图1所示，闭合开关S，当滑动变阻器的滑片由某位置调到另一位置时，R1上的电压变化与滑动变阻器R2上的电压变化关系，下列判断正确的是（）A.大于B.[等等于于X&K]C.小于D.无法比较解析：从题图中可以看出，电阻和串联，所以电阻两端的电压之和等于电源电压，电源电压不变，所以电阻两端的电压之和不变，两端的电压增大（或减小）多少，两端的电压就减小（或增大）多少，故答案为B。答案：B例2（2014·山东东营）在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图2甲中的器材组成电路，其中一个电压表测量电源两端的电压，一个电压表测量某一个灯泡两端的电压。请你帮助他完成下述工作（电源电压不超过3V）:（1）在方框内画出电路图。（2）用笔画线表示导线，将实物图（图2甲）连成实验电路。（3）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图2乙、丙所示，则电源两端的电压为V，被直接测量的灯泡两端的电压为V。（4）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为V。解析：（1）根据题意，画电路图时，一个电压表应和电源并联，另一个与灯泡并联。（2）连接实物时，要和电路图一一对应，要让电流从电压表正接线柱流入，从负接线柱流出，图中电源只有两节干电池，所以电压表用0～3V量程即可。（3）电压表读数时应首先观察电压表的量程，本题中两表都用的是0～3V量程，又电源电压应大于一个灯泡两端的电压，所以电源电压为2.8V，被直接测量的灯泡两端的电压为1.6V。（4）由串联电路中电压关系得。答案：（1）如图3甲所示（2）如图3乙所示（3）2.81.6（4）1.21/5物理在线----网教辅导中心（QQ：485720086）----与广大初中生朋友相伴而行、共同成长图1甲乙丙图2例3（2014·天津）在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：猜想一：导体电阻跟导体长度有关猜想二：导体电阻跟导体粗细有关猜想三：导体电阻跟导体材料有关同学们想利用如图4所示的电路和下表中的导体验证上述猜想。导体代号长度/m横截面积/材料A1.00.2锰铜B1.00.4锰铜C1.00.6锰铜D0.50.4锰铜E1.50.4锰铜F1.00.6镍铬G1.00.6铁（1）请将验证猜想一的实验设计思路补充完整。选取和相同、不同的导体，分别将其接入图4所示电路中，通过比较电路中的大小，判断导体电阻的大小。（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体（填写导体代号）来进行实验。解析：（1）影响导体电阻大小的因素有导体长度、材料和横截面积，因此在探究导体电阻与导体长度之间的关系时，应采用控制变量法，保持导体的材料、横截面积相同，长度不同。电阻是导体对电流的阻碍作用，因此，可以通过比较电路中电流的大小来判断导体电阻的大小。（2）要对猜想三进行验证，即探究导体电阻跟导体材料的关系，必须控制导体的长度和横截面积相同而材料不同，从题表中可以看出导体C、F、G符合题意。答案：（1）材料粗细（横截面积）长度电流（2）C、F、G例4（2013·江苏盐城）某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且两端电压都为U。为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是联的，手电筒正常工作时通过三粒灯珠的电流（选填“相等”或“不相等”），手电筒电池的电压为。[来源:学_科_网]解析：取下一粒灯珠，另外两粒不亮，说明这三粒灯珠相互影响，是串联的；串联电路中，电流处处相等，所以手电筒工作时通过三粒灯珠的电流相等；根据串联电路电压特点：串联电路的总电2/5甲乙图3图4压等于各串联部分的电压之和，每粒灯珠两端的电压都为U，则电源电压为3U。答案：串相等3U例5（2013·广东湛江）小明同学对串联电路电压规律进行了探究：【猜想与假设】串联电路总电压等于各用电器两端的电压之和。【设计与进行实验】（1）按图5所示的电路图连接电路。（2）闭合开关，排除故障，...
