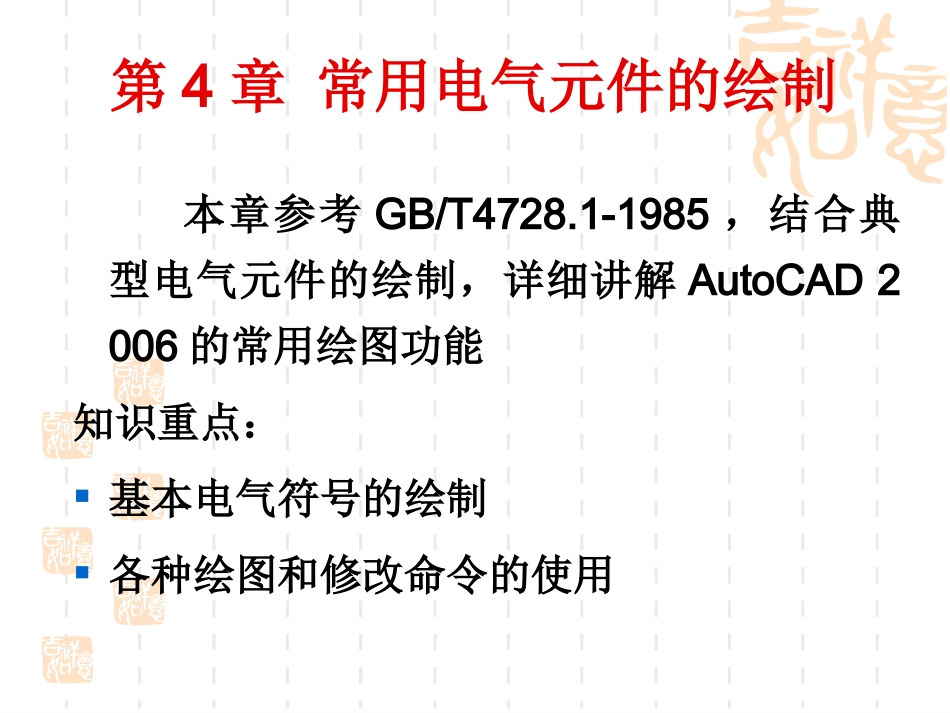

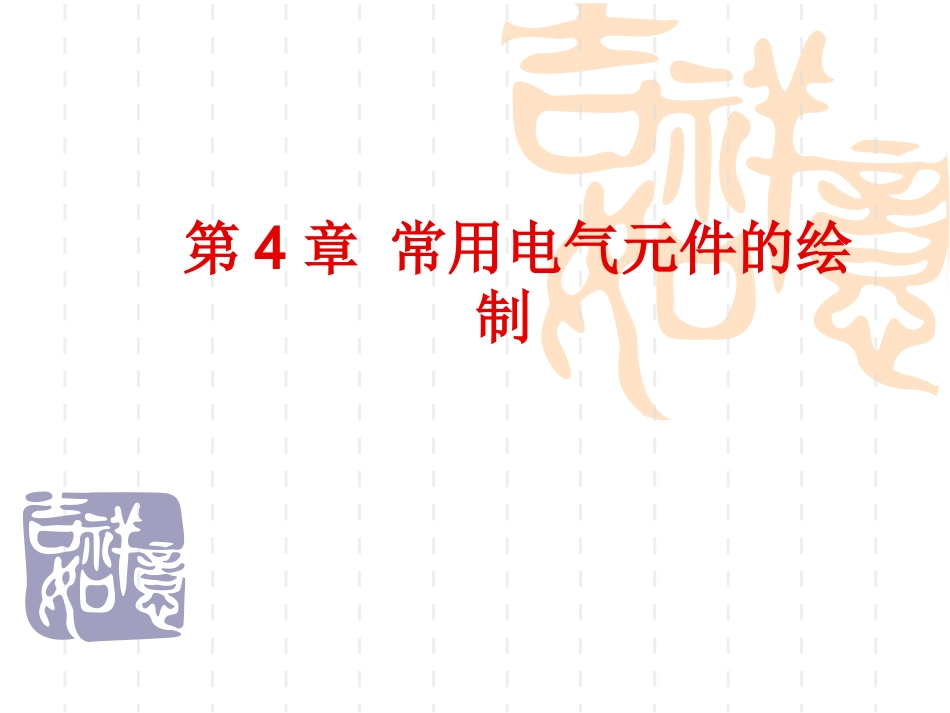

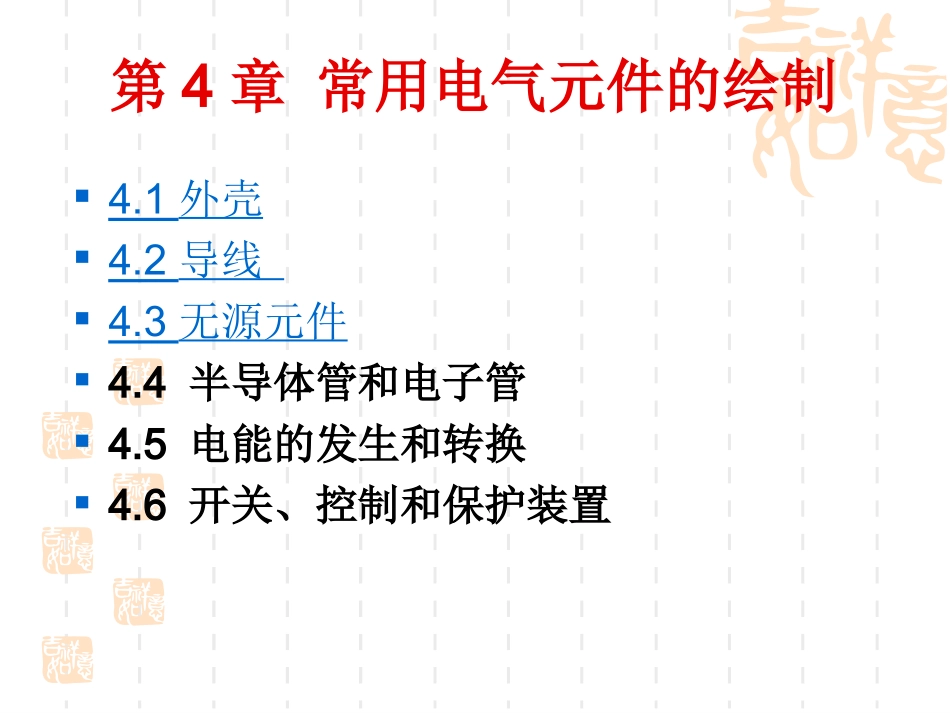

第4章常用电气元件的绘制第4章常用电气元件的绘制本章参考GB/T4728.1-1985，结合典型电气元件的绘制，详细讲解AutoCAD2006的常用绘图功能知识重点：基本电气符号的绘制各种绘图和修改命令的使用第4章常用电气元件的绘制4.1外壳4.2导线4.3无源元件4.4半导体管和电子管4.5电能的发生和转换4.6开关、控制和保护装置4.1外壳真空二极管是由外壳、阴极、阳极、灯丝四个符号要素组成的。4.1外壳1、绘制矩形“绘图”工具栏“矩形”按钮：命令:_rectang指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:100,100（回车）指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:@300,200（回车）4.1外壳2、绘制圆弧“绘图”工具栏“圆弧”按钮：命令:_arc指定圆弧的起点或[圆心(C)]:（鼠标点击圆弧起始点）指定圆弧的第二个点或[圆心(C)/端点(E)]:e（回车）指定圆弧的端点:（鼠标点击圆弧结束点）指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]:r（回车）指定圆弧的半径:50（回车）4.1外壳3、分解“修改”工具栏“分解”按钮：命令:_explode选择对象:（鼠标点击要分解的对象）找到1个（回车）4.1外壳4、删除矩形的左右两边“修改”工具栏“删除”按钮：命令:_erase选择对象:（鼠标点击矩形左边框）找到1个选择对象:（鼠标点击矩形右边框）找到1个，总计2个选择对象：（回车）4.1外壳5、生成图块并保存【操作格式】命令行：WBBLOCK【操作步骤】系统打开“写块”对话框，利用该对话框可将图形对象保存为图块或把图块转换成图形文件。名称：取名为外壳基点：块插入的定位点，本例中取左端半圆弧的圆心设置：设置图块的长度单位，缺省时为毫米对象：单击“选择对象“按钮，进入绘图区域，选取上下两边和左右两端半圆弧，共4个对象。右键确认4.1外壳6、动画演示1:127、小结和引申本节从基本绘图命令着手，详细讲述了常用电气元件中的外壳和材料符号的绘制过程，学习了调用矩形、圆弧、创建图块等绘图命令和分解、删除等修改命令，这都是使用AutoCAD2006设计时经常使用的绘图和修改命令。分解命令和块创建命令功能相反，灵活使用，可以大大加快设计效率。删除图形有很多快捷方式，还可以先选择对象，再按键盘上的Delete删除。4.2导线4.2导线1、绘制三条平行导线（1）绘制直线“绘图”工具栏“直线”按钮：命令:_LINE指定第一点:100,100（回车）指定下一点或[放弃(U)]:@200,0（回车）指定下一点或[放弃(U)]:（回车）4.2导线（2）复制直线“修改”工具栏“复制”按钮（右击需要复制的直线，弹出快捷菜单，选择“复制命令”）：命令:_copy（选中直线）找到1个选择对象：（回车或右键）指定基点或[位移(D)]<位移>:d（执行位移复制方式）指定位移<0.0000,0.0000,0.0000>:@0,-30（指定向y轴负方向复制30，x方向和z方向不平移4.2导线（3）镜像直线“修改”工具栏“镜像”按钮命令:_mirror选择对象:（选中需要复制的直线）找到1个（回车）选择对象:(右键或回车)指定镜像线的第一点:指定镜像线的第二点:（分别选择中间直线的两个端点作为中轴线）要删除源对象吗？[是(Y)/否(N)]:（回车）4.2导线2、添加文字“绘图”工具栏“多行文字”按钮（1）把鼠标拖到绘图区域，光标头部出现“abc”字符，系统提示设计者指定输入文字的第一角点和对角点，选择导线上方区域。（2）确认“对象捕捉”“对象跟踪”开启（3）系统弹出“文字格式”设置对话框，选择字体“仿宋_GB2312”，调整合适大小，居中对齐，输入“3N50Hz,380V”，点击对话框中的“确定”按钮。左边是“居中”，右边是“中央对齐”（4）调用“多行文字”按钮，在导线的下方输入“3*120+1*50”4.2导线3、动画演示4、小结和引申本节通过对导线的绘制，介绍了直线，多行文字等绘图命令和镜像修改命令。调用“复制”命令时，也可以先选择对象，在点击“复制”按钮。4.3无源元件4.3.1电阻1、绘制矩形“绘图”工具栏“矩形”按钮，采用相对法绘制一个长150，宽50的矩形。100，100@150，504.3.1电阻2、绘制两端引线（1）左端引线“绘图”工具栏“直线”按钮，按住“SHIFT”键，单击右键，选择“中点”，捕捉到左边的中点，在中点单...
