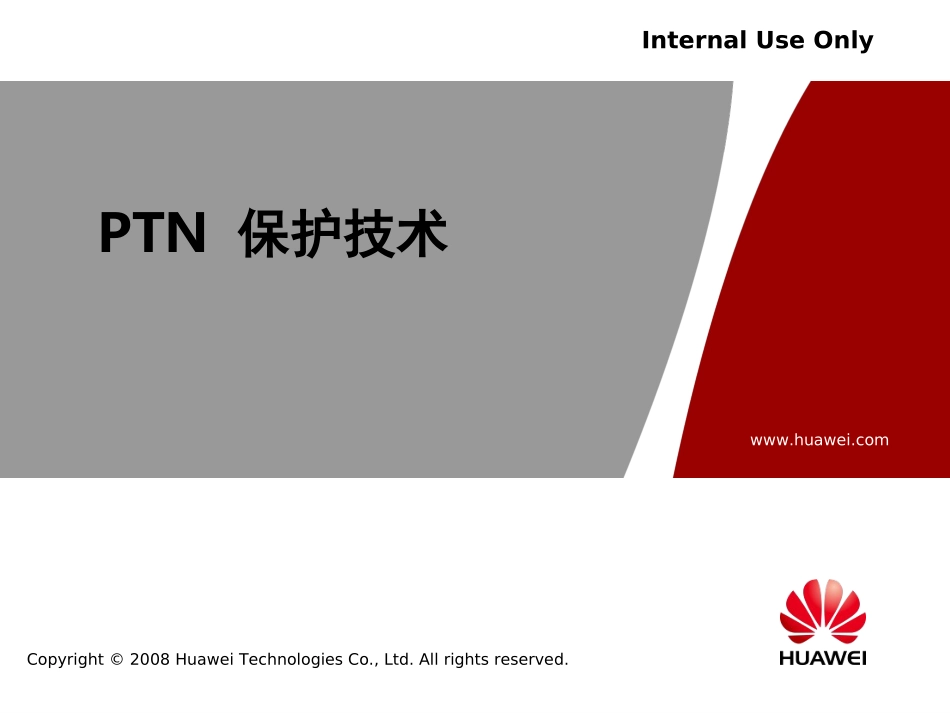

PTN保护技术VIP免费

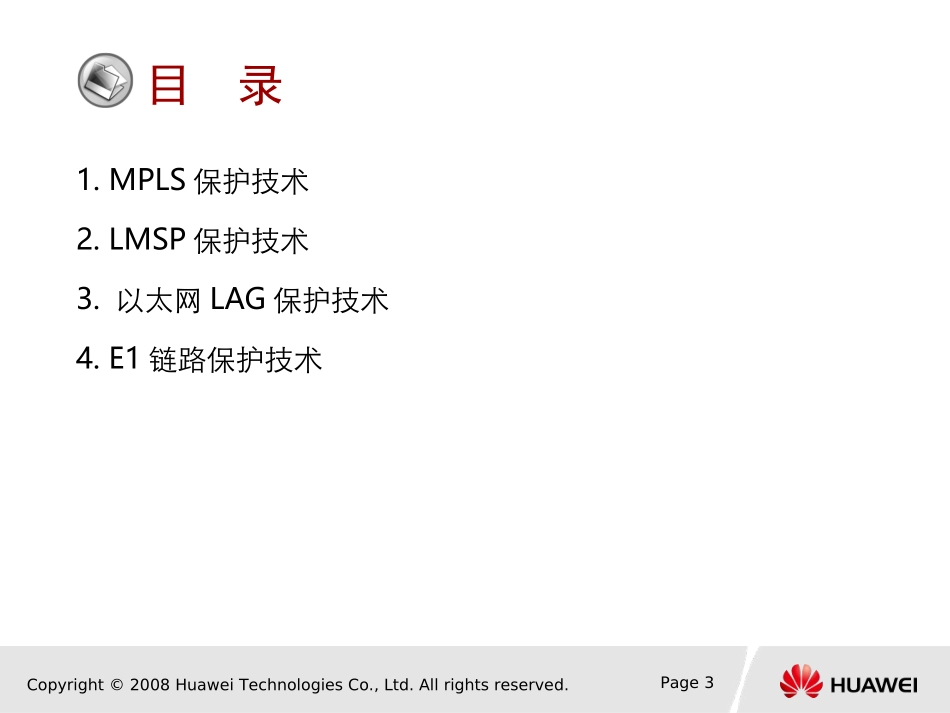

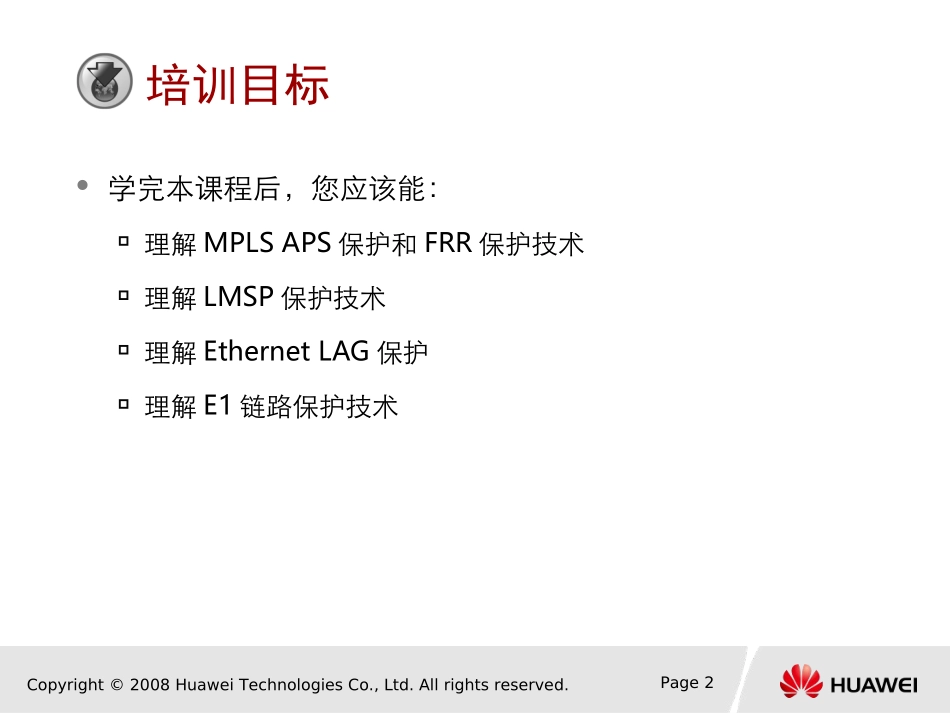

www.huawei.comCopyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.InternalUseOnlyPTN保护技术Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page2培训目标学完本课程后，您应该能：理解MPLSAPS保护和FRR保护技术理解LMSP保护技术理解EthernetLAG保护理解E1链路保护技术Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page3目录1.MPLS保护技术2.LMSP保护技术3.以太网LAG保护技术4.E1链路保护技术Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page4目录1.MPLS保护技术2.LMSP保护技术3.以太网LAG保护技术4.E1链路保护技术Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page5目录1.MPLS保护技术1.1MPLSAPS保护1.2MPLSFRR保护Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page6MPLSAPS概述定义APS：AutomaticProtectionSwitching，自动保护倒换保护对象MPLSTunnel标准ITU-TG.8031性能指标倒换是业务中断小于50msCopyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page7故障检测MPLSOAM针对单条LSP进行连通性检测，源端发送宿端检测。ingress节点周期性发送OAM连通性检测报文（CV/FFD）,在egress节点周期性检测，transit节点做穿通处理。检测周期CV：1sFFD：3..33ms,10ms,50ms,100ms,200ms,500ms,等。Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page8MPLSAPS保护的基本原理PacketEnginePacketEngineAPSProtocolPacketEnginePacketEngineFabricCopyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page9MPLSAPS1+1保护源端双发宿端选收工作Tunnel保护Tunnel切换前源端双发宿端选收工作Tunnel保护Tunnel切换后Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page10MPLSAPS1:1保护源端双发宿端选收工作Tunnel保护Tunnel切换前源端双发宿端选收工作Tunnel保护Tunnel切换后Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page11MPLSAPS单向倒换源端双发宿端选收工作Tunnel保护Tunnel切换前源端双发宿端选收工作Tunnel保护Tunnel切换前Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page12MPLSAPS双向倒换源端双发宿端选收工作Tunnel保护Tunnel切换前源端双发宿端选收工作Tunnel保护Tunnel切换前Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page13PTNAPS保护特性性能指标描述保护类型1+1单端保护、1+1双端保护、1：1双端保护恢复模式恢复、非恢复倒换条件MPLSOAM检测到Tunnel故障外部倒换锁定、强制倒换、手动倒换、实验倒换、清除优先级、清除〉锁定〉强制倒换〉手动倒换〉实验倒换倒换事件上报发生倒换时自动上报倒换事件Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page14MPLSAPS配置注意事项创建APS保护之前，需要先使能MPLSOAM；为使APS倒换时间能够小于50ms，需设置OAM报文的类型为FFD，发送周期为3.33ms；要在通道两端配置了APS保护组后，再使能APS协议；APS的倒换状态有：强制倒换、自动倒换、手动倒换、等待恢复、IDLECopyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page15目录1.MPLS保护技术1.1MPLSAPS保护1.2MPLSFRR保护Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page16快速重路由（FRR）FRR：FastReroute,快速重路由是一种局部保护（LocalProtection）技术，按保护对象分为：链路保护（LinkProtection）节点保护（NodeProtection）FRR支持的保护类型：OnetoonebackupFacilityBackuoCopyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page17FRR的基本概念PLRNE8NE1NE2MPNE3MPNE4NE5NE9NE6NE7Copyright©2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page18链路保护和节点保护链路保护（LinkProtection）保护PLR和NHOP之间的链路节点保护（NodeProtection）保护与PLr相邻的下游节点（NHOP）及PLR和NHOP之间的链路背保护节点不...
